Ralston XTHA-KIT10 10,000psi 유압 펌프용 BSPP 퀵테스트 XT 커넥터 키트

MODEL: XTHA-KIT10
브랜드: RALSTON INSTRUMENTS

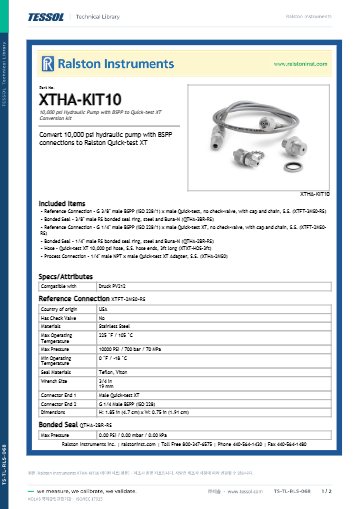

제품 자료: 데이터시트(영문)

Ralston 종합 카탈로그

Ralston 커넥터 카탈로그

LC20 매뉴얼(한글)

제품문의 구매하기

PV212 펌프의 BSPP 포트를
XT 호스로 이어 주는 변환 키트

Ralston XTHA-KIT10 10,000 psi 유압 펌프용 BSPP → Quick-test XT 변환 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston Instruments XTHA-KIT10은 G 3/8 · G 1/4 BSPP 포트가 있는 10,000 psi 유압 펌프를 Quick-test XT 호스에 연결하는 BSPP 펌프용 변환 키트(Pump Conversion Kit)입니다. Druck PV212에 맞춘 구성입니다.

G 3/8 · G 1/4 어댑터가 각각 본디드 씰과 짝을 이루며, 1/4" NPT 공정 연결 어댑터와 3 ft 호스까지 한 세트로 들어 있어 BSPP 펌프 하나로 XT 시험 라인을 바로 구성합니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

10,000 psi

어댑터 · 호스 정격

700 bar

키트 정격 (70 MPa)

3 ft

XT 호스 길이 (92 cm)

275 MPa

호스 파열 압력

특징

BSPP 펌프를
XT 계통에 연결

핵심 특징	현장에서 달라지는 점
PV212 호환	Druck PV212의 BSPP 포트에 맞춘 구성이라 펌프 포트에 맞는 어댑터를 따로 찾지 않아도 됩니다.
두 가지 BSPP 포트	G 3/8 · G 1/4 어댑터가 함께 들어 있어 포트 크기가 다른 펌프에도 대응합니다.
본디드 씰	3/8" · 1/4" 본디드 씰이 들어 있어 포트 밀봉 부품을 따로 준비하지 않습니다.
스테인리스 연결	어댑터와 공정 연결 어댑터가 스테인리스라 유압 매체에서 부식이 적습니다.
호스 파열 압력	파열 압력이 40,000 psi(2,760 bar)로 정격 대비 여유가 큽니다.
호스 굽힘 여유	최소 굽힘 반경이 26 mm라 펌프 주변에서 호스를 배치하기 쉽습니다.
넓은 온도 범위	어댑터는 −18 ~ 105 °C, 호스는 −40 ~ 60 °C에서 사용합니다.
호스 매체	공기, 불활성 가스, 천연가스, 석유계 오일, 물에 사용합니다.

연결 구성

PV212 포트와
어댑터 짝짓기

G 3/8과 G 1/4 포트에 맞추기

펌프 포트가 G 3/8이면 3/8" 본디드 씰과 G 3/8 어댑터를, G 1/4이면 1/4" 본디드 씰과 G 1/4 어댑터를 조입니다. 어댑터의 캡과 체인은 사용하지 않는 포트에 이물이 들어가는 것을 막고, 1/4" NPT 공정 연결 어댑터는 시험 라인 쪽에 연결합니다.

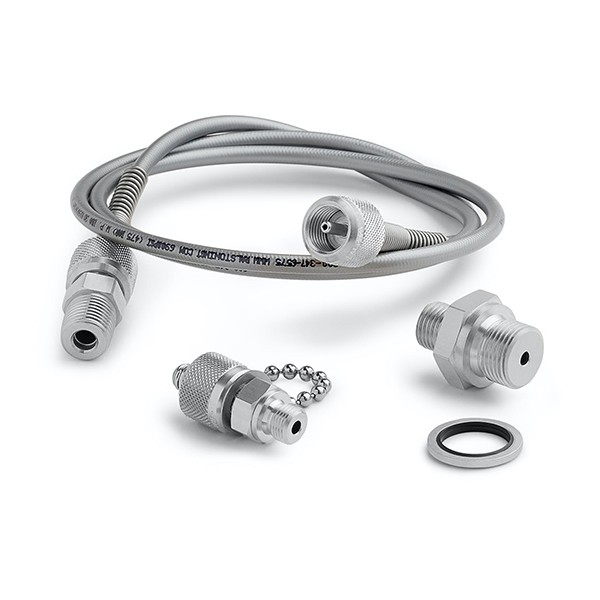

유압 호스와 퀵 커넥터, 어댑터, 와셔 등 키트 구성품

압력 한계

700 bar 시스템
한계 확인

PV212-22는 0 ~ 700 bar 전 범위를 이 키트로 시험합니다. PV212-23은 0 ~ 1,000 bar이므로 이 키트를 연결하면 키트 정격인 10,000 psi / 700 bar가 시스템 한계가 되며, 그 이상의 압력에는 XT 계열 외의 부품이 필요합니다.

사양

어댑터별 사양과
호스 사양

항목	XTFT-3MS0-RS	XTFT-2MS0-RS	XTHA-2MS0
펌프 쪽 연결	G 3/8 수 BSPP (ISO 228)	G 1/4 수 BSPP (ISO 228)	1/4 수 NPT (ASME B1.20.1)
Quick-test 쪽 연결	수 Quick-test	수 Quick-test XT	수 Quick-test XT
크기 (L × W)	47 × 23 mm	47 × 20 mm	33 × 17 mm
육각 렌치	23 mm	20 mm	16 mm
씰 재질	Teflon · Viton	Teflon · Viton	Teflon · Viton
사용 온도	−18 ~ 105 °C	−18 ~ 105 °C	−18 ~ 105 °C

시리즈 공통 사양

항목	사양
정격	어댑터 · 호스 10,000 psi / 700 bar / 70 MPa
호스 길이	3 ft (92 cm)
호스 내경 · 외경	3 mm · 7 mm
호스 최소 굽힘 반경	26 mm
호스 파열 압력	40,000 psi / 2,760 bar / 275 MPa
호스 사용 온도	−40 ~ 60 °C
호스 사용 유체	공기, 불활성 가스, 천연가스, 석유계 오일, 물
호스 소재	강화 폴리아미드 · 스테인리스 단자
호스 색상	파란색
본디드 씰 소재	플레이티드 스틸 · Buna-N
키트 무게	240 g
포장 크기	20.3 × 22.9 × 2.5 cm

활용 분야

BSPP 포트 펌프
시험 현장

PV212 펌프 — Druck PV212 펌프 포트에 XT 호스를 연결합니다.
BSPP 포트 펌프 — G 3/8 또는 G 1/4 포트 펌프를 XT 계통에 연결합니다.
PV212-22 범위 시험 — 0 ~ 700 bar 범위의 펌프 측을 XT 호스로 연결해 시험합니다.
공정 라인 연결 — 1/4" NPT 공정 어댑터로 시험 라인에 연결합니다.

선택 가이드

펌프 포트로
고르는 변환 키트

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
G 3/8 · G 1/4 포트, Druck PV212를 사용할 때	XTHA-KIT10	BSPP 어댑터 2종과 본디드 씰 2개를 갖춥니다.
G 1/4 BSPP 포트 펌프를 사용할 때	XTHA-KIT2-1m	G 1/4 포트용 변환 키트를 선택합니다.
1/4" NPT 포트, Druck PV411을 사용할 때	XTHA-KIT11	NPT 포트용 변환 키트를 선택합니다.
1/4" FNPT 포트, Fluke 700HTP-2를 사용할 때	XTHA-KIT5	700HTP-2에 맞춘 변환 키트를 선택합니다.

구성·옵션

XTHA-KIT10
구성품과 준비물

구분	내용
BSPP 어댑터	G 3/8 수 BSPP × 수 Quick-test (캡 · 체인), G 1/4 수 BSPP × 수 Quick-test XT (캡 · 체인), 스테인리스
본디드 씰	3/8" 1개, 1/4" 1개
공정 연결	1/4" 수 NPT × 수 Quick-test XT, 스테인리스
XT 호스	3 ft, 스테인리스 양끝
별도 준비물	펌프는 포함되지 않습니다.

XTHA-KIT10과 함께 보는
변환 키트

XTHA-KIT10은 Druck PV212에 맞습니까?
네, PV212용 변환 키트입니다. G 3/8 · G 1/4 BSPP 어댑터와 3 ft XT 호스가 들어 있습니다.
PV212 압력 범위 전체에 사용합니까?
PV212-22(0 ~ 700 bar)는 범위 전체에 사용합니다. PV212-23(0 ~ 1,000 bar)에 달면 키트 정격 10,000 psi / 700 bar가 한계입니다.
XTHA-KIT10 외에 따로 준비할 것이 있습니까?
네, 펌프는 따로 준비해야 합니다. 키트에는 어댑터, 본디드 씰, 3 ft XT 호스, 공정 연결 어댑터만 들어 있습니다.
XTHA-KIT10의 씰 소재는 무엇입니까?
씰은 Teflon과 Viton이고 본디드 씰은 플레이티드 스틸과 Buna-N입니다.
호스 크기는 어떻게 됩니까?
길이는 3 ft(92 cm)이고 내경 3 mm, 외경 7 mm입니다.
