Ralston XTHA-KIT11 10,000 psi 유압 펌프용 NPT → Quick-test XT 변환 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston Instruments XTHA-KIT11은 Druck PV411처럼 NPT 포트가 있는 10,000 psi 유압 펌프를 Quick-test XT로 변환하는 NPT 펌프용 변환 키트(Pump Conversion Kit)입니다. 1/4" 수 NPT 어댑터 3개와 3 ft XT 호스로 구성됩니다.

NPT 포트에 맞춘 가장 단순한 구성으로, 어댑터 2개와 공정 연결 어댑터, 호스만으로 XT 시험 라인을 구성합니다. 구성품 무게는 135 g입니다. 펌프는 포함되지 않으며, 이 키트는 (주)테솔이 국내에 공식 공급합니다.

10,000 psi

전 구성품 정격 (700 bar)

1/4" NPT

펌프 쪽 나사

3 ft

호스 길이 (92 cm)

135 g

구성품 무게

특징

NPT 포트 펌프를
XT로 바꾸는 키트

핵심 특징현장에서 달라지는 점
PV411 대응Druck PV411의 NPT 포트용으로 지정된 키트라 어댑터를 따로 고르지 않아도 됩니다.
계통 정격 일치어댑터와 호스가 모두 10,000 psi(700 bar)이므로 계통에 정격이 낮은 부품이 섞이지 않습니다.
1/4" NPT 나사펌프 쪽 나사가 1/4" NPT(ASME B1.20.1)이므로 NPT 포트 시험 펌프에 직접 조일 수 있습니다.
스테인리스 단자어댑터와 호스 끝이 스테인리스라 오일 계통에서 부식과 마모가 적습니다.
Teflon · Viton 씰구성품 씰을 두 소재로 통일해 오일과 물 매체를 한 키트로 다룹니다.
굽힘 반경최소 굽힘 반경이 26 mm여서 펌프 옆 작업대에서도 호스가 꺾이지 않습니다.
온도 범위어댑터 −18 ~ 105 °C, 호스 −40 ~ 60 °C 범위에서 사용합니다.
캡과 체인캡과 체인으로 포트를 열어 둘 때의 이물 유입과 캡 분실을 방지합니다.

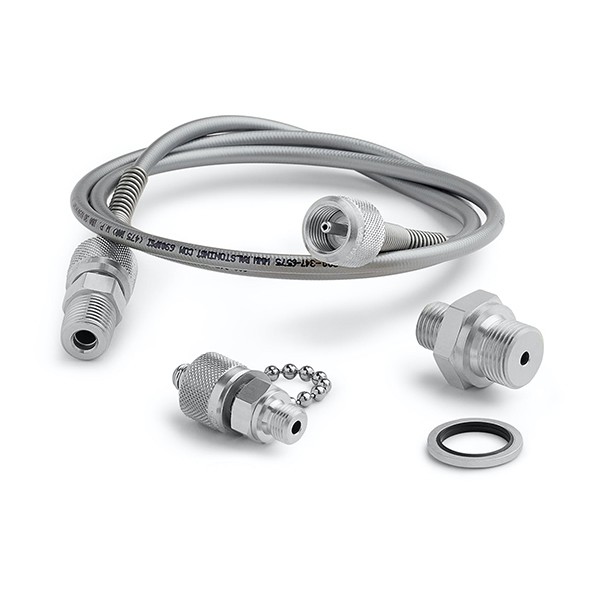

RALSTON INSTRUMENTS XTHA-KIT11 - 유압 호스와 퀵 커넥터, 어댑터, 와셔 등 구성품
유압 호스와 퀵 커넥터, 어댑터, 와셔 등 구성품

연결 구성

NPT 포트 펌프와
호스 연결

NPT 포트에 맞는 연결 순서

1/4" NPT 포트가 있는 10,000 psi 유압 펌프에 수 NPT 어댑터를 조여 XT 수 커넥터로 바꾸고, 3 ft XT 호스로 시험 대상까지 연결합니다. 호환 모델은 Druck PV411이며 공정 연결 어댑터는 시험 라인 쪽 접속에 사용합니다.

키트 구분

포트에 맞는
XT 변환 키트

펌프 포트가 BSPP이면 G 1/4 포트는 XTHA-KIT2-1m, Druck PV212는 XTHA-KIT10을 선택합니다. Fluke 700HTP-2에는 XTHA-KIT5를 사용합니다. 5,000 psi Quick-test 호스와는 커넥터 계열이 다르므로 XT 부품끼리 연결하세요.

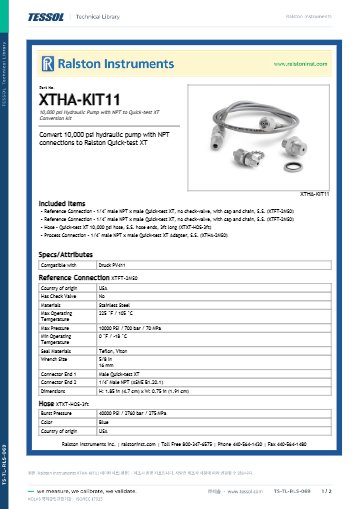

사양

NPT 어댑터 2종과
호스 사양

항목XTFT-2MS0XTHA-2MS0
펌프 쪽 연결1/4 수 NPT (ASME B1.20.1)1/4 수 NPT (ASME B1.20.1)
Quick-test 쪽 연결수 Quick-test XT수 Quick-test XT
크기 (L × W)47 × 20 mm33 × 17 mm
육각 렌치16 mm16 mm
씰 재질Teflon · VitonTeflon · Viton
사용 온도−18 ~ 105 °C−18 ~ 105 °C

시리즈 공통 사양

항목사양
정격어댑터 · 호스 10,000 psi / 700 bar / 70 MPa
호스 구조강화 폴리아미드 호스, 스테인리스 단자, 파란색
호스 치수길이 3 ft (92 cm), 내경 3 mm, 외경 7 mm, 최소 굽힘 반경 26 mm
호스 파열 압력40,000 psi / 2,760 bar / 275 MPa
호스 사용 조건−40 ~ 60 °C · 공기, 불활성 가스, 천연가스, 석유계 오일, 물
구성품 무게135 g

활용 분야

NPT 포트 펌프
시험 현장

  • PV411 펌프 — Druck PV411 펌프 출구에 XT 호스를 연결합니다.
  • 1/4" NPT 펌프 — NPT 포트 유압 펌프를 XT 계통에 연결합니다.
  • 공정 라인 연결 — 공정 연결 어댑터로 시험 라인에 연결합니다.
  • 10,000 psi 시험 — XT 부품만으로 고압 계통을 구성합니다.

선택 가이드

NPT · BSPP 포트에
맞는 키트

이럴 때 (현장 조건·용량)권장 모델선택 이유
1/4" NPT 포트, Druck PV411을 사용할 때XTHA-KIT111/4" NPT 어댑터와 호스로 구성됩니다.
1/4" FNPT 포트, Fluke 700HTP-2를 사용할 때XTHA-KIT5BSPP 어댑터와 본디드 씰도 함께 들어 있습니다.
G 1/4 BSPP 포트 펌프를 사용할 때XTHA-KIT2-1mG 1/4 BSPP 포트용으로 맞춘 변환 키트를 선택합니다.
Druck PV212를 사용할 때XTHA-KIT10G 3/8 · G 1/4 BSPP 어댑터를 갖춥니다.

구성·옵션

XTHA-KIT11
구성품과 준비물

구분내용
NPT 어댑터1/4" 수 NPT × 수 Quick-test XT 2개 (캡 · 체인), 스테인리스
공정 연결1/4" 수 NPT × 수 Quick-test XT, 스테인리스
XT 호스3 ft, 스테인리스 양끝
별도 준비물펌프는 포함되지 않습니다.
