Ralston XTHA-KIT3 1/8, MNPT, 1/4 MNPT, 1/4 FNPT 스테인리스 퀵 테스트 XT 어댑터

MODEL: XTHA-KIT3
브랜드: RALSTON INSTRUMENTS

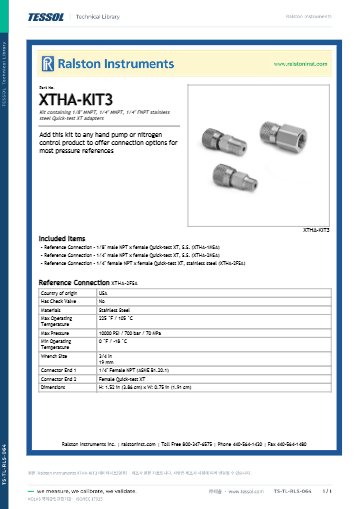

제품 자료: 데이터시트(영문)

Ralston 종합 카탈로그

Ralston 커넥터 카탈로그

LC20 매뉴얼(한글)

제품문의 구매하기

XT 포트 펌프에 기준 게이지를
달아 쓰는 스테인리스 어댑터 키트

Ralston XTHA-KIT3 Quick-test XT 기준기 어댑터 키트 · 스테인리스

견적 받기

Ralston 국내 정식 공급 파트너

Ralston Instruments XTHA-KIT3는 1/8" · 1/4" NPT 수나사와 1/4" NPT 암나사 기준기를 Quick-test XT 암 커넥터로 바꾸는 스테인리스 기준기 어댑터 키트(Reference Gauge Adapter Kit)입니다. 각 어댑터의 정격은 10,000 psi입니다.

XT 포트가 있는 핸드펌프나 질소 컨트롤러에 기준 게이지를 장착할 때 세 가지 나사 규격을 한 키트로 대응하므로, 기준기를 바꿔도 어댑터를 새로 준비할 필요가 없습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

10,000 psi

어댑터 정격 (700 bar)

3종

수나사 2종 · 암나사 1종

−18 ~ 105 °C

사용 온도 범위

115 g

키트 무게

특징

기준기 나사에 맞춘
XT 어댑터

핵심 특징	현장에서 달라지는 점
XT 정격	어댑터마다 10,000 psi(700 bar) 정격이라 고압 핸드펌프의 기준기 연결에 그대로 사용합니다.
스테인리스	세 어댑터 모두 스테인리스라 유압 계통과 질소 라인에서 부식 걱정이 적습니다.
3가지 나사	1/8" 수나사, 1/4" 수나사, 1/4" 암나사 어댑터로 보유한 기준기 대부분의 연결부에 대응합니다.
사용 온도	−18 °C에서 105 °C까지 사용하므로 실험실과 옥외 현장 모두에 적합합니다.
짧은 길이	어댑터 길이가 37 ~ 43 mm로 짧아 펌프 위에 올린 기준기의 높이가 크게 늘지 않습니다.
렌치 크기	수나사는 15 mm, 암나사는 20 mm 렌치로 조이므로 렌치 두 가지로 작업을 마칩니다.
원산지	원산지는 미국이며 규격이 명시된 정품 구성입니다.
호스 별도	어댑터 3종만 들어 있어 보유한 XT 호스와 자유롭게 조합할 수 있습니다.

연결 구성

기준기 나사별로
어댑터 고르기

기준기를 XT 포트에 올리는 순서

기준 게이지의 나사 규격을 먼저 확인한 뒤, 수나사이면 1/8" 또는 1/4" 어댑터를, 암나사이면 1/4" 암나사 어댑터를 고릅니다. 어댑터의 NPT 쪽을 기준기에 조이고, 암 Quick-test XT 커넥터를 펌프나 컨트롤러의 XT 포트에 꽂습니다.

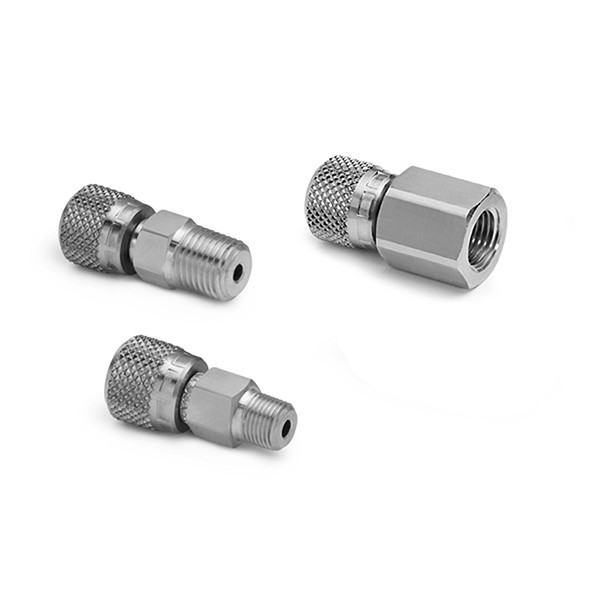

널링 슬리브가 있는 스테인리스 어댑터 3종

계열 구분

XT 계열과
5,000 psi 계열

XTHA-KIT3는 Quick-test XT 10,000 psi 계열이고 QTHA-KIT42는 Quick-test 5,000 psi 계열입니다. 두 키트는 나사 구성 3종이 같지만 커넥터 계열과 정격이 달라 혼용하지 않습니다. 계통 정격에 맞는 한 계열로 통일하세요.

사양

어댑터 3종 사양과
공통 사양

항목	1/8" 수나사	1/4" 수나사	1/4" 암나사
부품 코드	XTHA-1MSA	XTHA-2MSA	XTHA-2FSA
기준기 쪽 연결	1/8" 수 NPT	1/4" 수 NPT	1/4" 암 NPT
XT 쪽 연결	암 Quick-test XT	암 Quick-test XT	암 Quick-test XT
길이	37 mm	43 mm	39 mm
너비	20 mm	20 mm	20 mm
렌치	15 mm	15 mm	20 mm

시리즈 공통 사양

항목	사양
정격	어댑터마다 10,000 psi / 700 bar / 70 MPa
소재	스테인리스
사용 온도	−18 °C ~ 105 °C
키트 무게	115 g
포장 크기	17.8 × 12.7 × 2.5 cm
원산지	미국

활용 분야

XT 포트 기준기
연결 현장

XT 핸드펌프 — XT 포트가 있는 핸드펌프에 기준 게이지를 장착합니다.
질소 압력 컨트롤러 — XT 포트 컨트롤러에 기준기를 연결합니다.
가스·질소 라인 — 10,000 psi 라인의 기준 압력을 측정합니다.
유압 기준 측정 — 유압 10,000 psi 계통에 기준 게이지를 장착합니다.

선택 가이드

계열과 연결부로
고르는 키트

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
XT 포트 펌프나 컨트롤러에 기준기를 달 때	XTHA-KIT3	10,000 psi 정격의 수나사 2종과 암나사 1종입니다.
5,000 psi Quick-test 계열 기준기를 달 때	QTHA-KIT42	같은 나사 구성의 Quick-test 계열입니다.
NPT 수나사 게이지를 퀵커넥트로 달 때	XTHA-KIT4	렌치 없이 끼우는 암 NPT 퀵커넥트입니다.

구성·옵션

XTHA-KIT3
구성품과 준비물

구분	내용
어댑터 3종	1/8" 수 NPT, 1/4" 수 NPT, 1/4" 암 NPT × 암 Quick-test XT, 스테인리스
별도 준비물	XT 호스는 포함되지 않으며 XTHA-KIT2-1m · KIT5 · KIT10 · KIT11 변환 키트에 들어 있습니다.
포장	17.8 × 12.7 × 2.5 cm, 115 g

XTHA-KIT3와 함께 보는
연결 키트

QTHA-KIT42와 무엇이 다릅니까?
커넥터 계열과 정격이 다릅니다. XTHA-KIT3는 Quick-test XT 10,000 psi이고 QTHA-KIT42는 Quick-test 5,000 psi이며, 나사 구성 3종은 같습니다.
XTHA-KIT3를 질소 압력 컨트롤러에도 사용할 수 있습니까?
네, XT 포트가 있는 질소 컨트롤러에 기준기를 장착할 때도 사용할 수 있습니다.
XTHA-KIT3에 XT 호스도 들어 있습니까?
아니요, 어댑터 3종만 들어 있습니다. XT 호스는 XTHA-KIT2-1m · KIT5 · KIT10 · KIT11 같은 변환 키트에 함께 들어 있습니다.
XTHA-KIT3를 XTHP와 함께 사용할 수 있습니까?
네, XTHP처럼 XT 포트가 있는 핸드펌프와 함께 사용할 수 있습니다.
사용 온도 범위는 어떻게 됩니까?
−18 °C에서 105 °C까지이며 어댑터 3종 모두 같은 범위입니다.
