Ralston QTHA-KIT42 1/8 MNPT, 1/4 MNPT, 1/4 FNPT 황동 퀵 테스트 어댑터 키트

Ralston QTHA-KIT42 1/8 MNPT, 1/4 MNPT, 1/4 FNPT 황동 퀵 테스트 어댑터 키트

MODEL
QTHA-KIT42
브랜드
RALSTON INSTRUMENTS

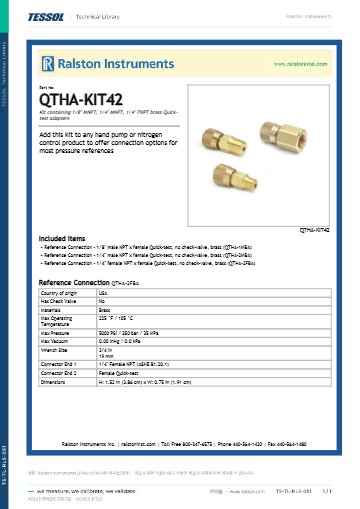

제품 자료
제품문의 구매하기

핸드 펌프 포트에 기준 게이지를
달아 쓰는 황동 어댑터 키트

Ralston QTHA-KIT42 Quick-test 기준기 어댑터 키트 · 황동

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT42는 핸드펌프나 질소 컨트롤러의 수 Quick-test 포트에 기준 게이지를 연결하는 기준기 어댑터 키트(암 Quick-test 변환 어댑터 3종)입니다. 1/8" · 1/4" NPT 수나사와 1/4" NPT 암나사 기준기를 5,000 psi까지 연결하는 황동 구성입니다.

호스 없이 어댑터 3개로 구성되므로 정격은 어댑터별 5,000 psi(350 bar)입니다. 세 개를 합친 무게가 175 g이어서 기준 게이지 가방에 함께 넣어 다니기 좋습니다. 이 어댑터 키트는 (주)테솔이 국내에 공식 공급합니다.

3종

1/8" · 1/4" NPT 수, 1/4" NPT 암

5,000 psi

어댑터별 정격(350 bar / 35 MPa)

-18 ~ 105 °C

어댑터 사용 온도 범위

175 g

황동 어댑터 3종의 키트 무게

특징

기준기 나사에 맞춰
고르는 어댑터 3종

핵심 특징현장에서 달라지는 점
암 Quick-test 끝 3종세 어댑터의 Quick-test 쪽이 모두 암 연결구여서 펌프의 수 Quick-test 포트에 손으로 바로 결합합니다.
NPT 수나사 2종1/8"와 1/4" 수나사 어댑터가 하나씩 들어 있어 NPT 암나사 포트의 기준기에 대응합니다.
NPT 암나사 1종1/4" 암나사 어댑터가 있어 수나사 포트를 가진 기준기도 같은 키트로 연결합니다.
황동 소재, 체크밸브 없음세 어댑터 모두 밸브가 없어 기준기 쪽 압력이 펌프와 막힘 없이 평형을 이룹니다.
렌치 두 종류9/16 in(15 mm)과 3/4 in(20 mm) 렌치를 어댑터 크기에 맞춰 사용합니다.
소형 포장17.8 × 12.7 × 2.5 cm 포장 하나에 3종이 모두 들어 있어 기준기 가방 한쪽에 보관합니다.

나사 대응

기준기 연결 나사별
어댑터 선택

기준기 쪽 나사어댑터품번
1/8" NPT 암나사 포트1/8" NPT 수 × 암 Quick-testQTHA-1MBA
1/4" NPT 암나사 포트1/4" NPT 수 × 암 Quick-testQTHA-2MBA
1/4" NPT 수나사 포트1/4" NPT 암 × 암 Quick-testQTHA-2FBA

조합 펌프

QTHP 위에 올리는
기준 게이지

펌프 포트에 바로 꽂는 기준기

QTHA-KIT42는 Ralston QTHP 같은 핸드펌프에 함께 지정되는 기준기 어댑터입니다. 펌프의 수 Quick-test 포트에 어댑터를 꽂고 그 위에 기준 게이지나 교정기를 올리면 호스 없이 압력을 읽을 수 있습니다. 10,000 psi XT 펌프에는 XT용 XTHA-KIT3를 사용하세요.

사용 한계

진공 라인과
XT 펌프 사용 제한

어댑터의 최대 진공은 0 inHg이므로 진공 라인에는 연결하지 마세요. 키트는 5,000 psi 계열의 Quick-test 전용이며, 10,000 psi Quick-test XT 장비와는 커넥터 계열이 달라 서로 연결되지 않습니다.

사양

기준기 어댑터 3종
전체 사양

항목사양
원산지미국
소재황동
연결 규격1/8" 수 NPT · 1/4" 수 NPT · 1/4" 암 NPT × 암 Quick-test
구성 품번QTHA-1MBA · QTHA-2MBA · QTHA-2FBA
체크밸브없음
최대 압력5,000 psi / 350 bar / 35 MPa (어댑터별)
사용 온도-18 ~ 105 °C
최대 진공0 inHg / 0.0 kPa
렌치 크기9/16 in (15 mm) · 3/4 in (20 mm)
어댑터 길이39–43 mm
어댑터 폭18–20 mm
10,000 psi Quick-test XT 장비호환 불가(XTHA-KIT3 사용)
키트 무게175 g
포장 치수17.8 × 12.7 × 2.5 cm

활용 분야

기준기 연결이
필요한 현장

  • 기준 게이지 연결 — 펌프 포트에 기준기를 올려 압력을 조정합니다.
  • 핸드펌프 교정 작업 — QTHP 같은 펌프 위에 기준기를 세워 지시값을 읽습니다.
  • 질소 컨트롤러 점검 — 수 Quick-test 포트가 있는 장비에 기준기를 연결합니다.
  • 기준기 교체 — 나사 규격이 다른 기준기도 어댑터 세 개 중 맞는 것을 골라 교체합니다.

선택 가이드

소재와 압력대별
권장 키트

이럴 때 (현장 조건·규격)권장 모델선택 이유
황동 소재로 충분한 일반 펌프 작업QTHA-KIT42황동 어댑터 3종이며 키트 무게는 175 g입니다.
스테인리스 소재로 맞출 때QTHA-KIT42-SS같은 구성의 스테인리스형이며 키트 무게는 165 g입니다.
10,000 psi XT 펌프에 기준기를 올릴 때XTHA-KIT3XT 펌프는 커넥터 계열이 달라 Quick-test XT 계열 기준기 어댑터 키트를 사용합니다.
트랜스미터 교정용 호스가 필요할 때QTHA-KIT38호스와 NPT·BSPP 어댑터를 가방에 담은 교정 세트입니다.

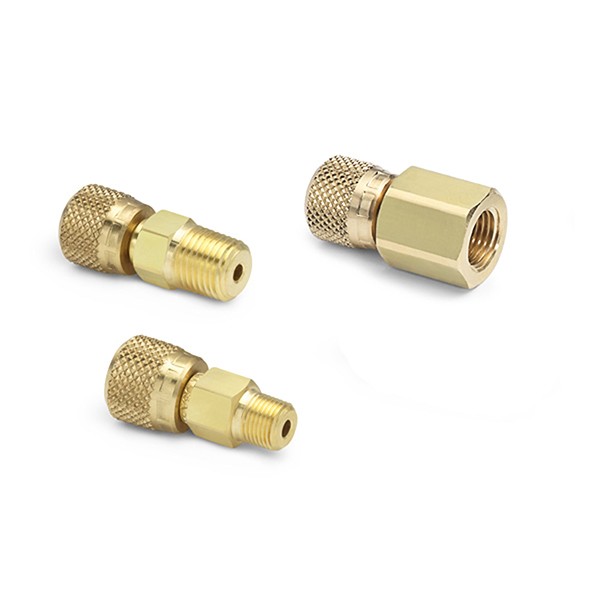

RALSTON INSTRUMENTS QTHA-KIT42 - 널링 슬리브가 있는 황동 퀵 테스트 어댑터 3종
널링 슬리브가 있는 황동 퀵 테스트 어댑터 3종

구성·옵션

QTHA-KIT42
구성품과 준비 항목

구분내용
구성품1/8" · 1/4" NPT 수, 1/4" NPT 암 어댑터 각 1개 (황동)
품번QTHA-KIT42 (스테인리스형은 QTHA-KIT42-SS)
별매QTHP 등 핸드펌프, 질소 컨트롤러, 기준 게이지
