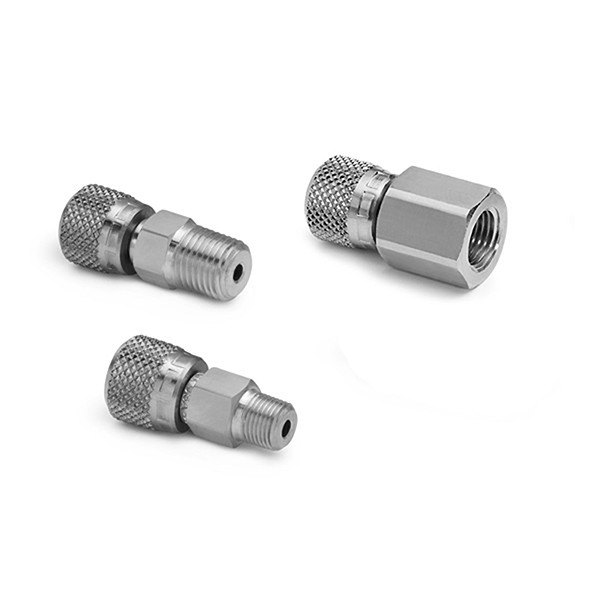

Ralston QTHA-KIT42-SS는 핸드펌프와 질소 컨트롤러의 수 Quick-test 포트에 기준 게이지를 올리는 기준기 어댑터 키트(Quick-test 레퍼런스 어댑터 세트)입니다. 1/8" · 1/4" NPT 수나사와 1/4" NPT 암나사를 암 Quick-test로 변환하는 스테인리스 어댑터 3종으로 구성됩니다.
세 어댑터 모두 5,000 psi 정격이며 체크밸브가 없어 포트 압력이 기준 게이지에 그대로 전달됩니다. 키트 무게는 165 g으로 황동형 QTHA-KIT42(175 g)보다 10 g 가볍고, 부식성 환경에 설치된 설비의 기준기 연결에 적합합니다. (주)테솔이 국내에 공식 공급합니다.
특징
소재만 다른 기준기 어댑터
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 스테인리스 소재 | 세 어댑터 모두 스테인리스이므로 세척이 잦거나 부식 우려가 있는 설비에서 소재 교체 없이 기준기를 연결합니다. |
| 암 Quick-test 끝 | 기준기 쪽이 암 연결구라 펌프의 수 Quick-test 포트에 렌치 없이 손으로 끼웁니다. |
| NPT 3개 규격 | 1/8" · 1/4" 수나사와 1/4" 암나사를 갖춰 게이지 나사에 맞는 어댑터를 바로 고릅니다. |
| 체크밸브 없음 | 압력이 차단 없이 전달되므로 기준기 지시값이 포트 압력과 곧바로 일치합니다. |
| 두 가지 렌치 크기 | 9/16 in(15 mm)와 3/4 in(20 mm) 렌치 두 개만으로 체결합니다. |
| 가벼운 키트 | 165 g으로 가벼워 교정 가방에 넣어도 무게 부담이 적습니다. |
소재 선택
황동형과의 차이는 소재뿐
구성과 정격은 같고 소재와 무게만 다릅니다
황동형 QTHA-KIT42와 어댑터 3종의 나사 규격, 5,000 psi 정격, 사용 온도 범위가 같으므로 교정 절차를 바꿀 필요가 없습니다. 시료 매체나 세척제가 황동을 부식시키는 현장이라면 스테인리스형을 선택하고, 일반 공기·질소 라인이면 황동형으로도 충분합니다.
연결 대상
연결 가능한 펌프와 컨트롤러
수 Quick-test 포트에 기준기를 세웁니다
Ralston 펌프 DPPV · DCAP · QTHP의 출구는 수 Quick-test이므로 이 키트의 암 Quick-test 끝과 바로 맞물립니다. 반면 10,000 psi 계열의 XTHP 같은 XT 펌프는 커넥터 계열이 다르므로 XTHA-KIT3를 사용하세요.

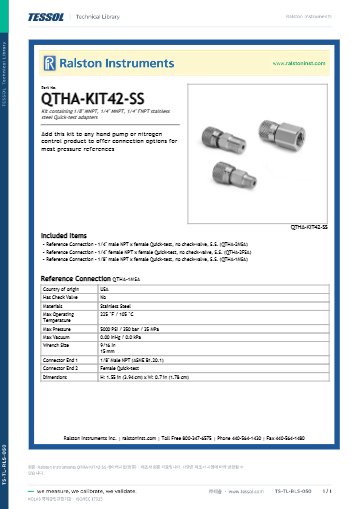

사양
3종 어댑터의 소재와 정격
| 항목 | 사양 |
|---|---|
| 구성 | 1/8" NPT 수 × 암 Quick-test, 1/4" NPT 수 × 암 Quick-test, 1/4" NPT 암 × 암 Quick-test 각 1개 |
| 소재 | 스테인리스 |
| 최대 압력 | 5,000 psi / 350 bar / 35 MPa (어댑터마다) |
| 최대 사용 온도 | 225 °F / 105 °C |
| 사용 온도 하한 | -18 °C |
| 최대 진공 | 0 InHg / 0.0 kPa |
| 체크밸브 | 없음 |
| 렌치 크기 | 9/16 in (15 mm) · 3/4 in (20 mm) |
| 어댑터 길이 | 39–43 mm |
| 어댑터 폭 | 18–20 mm |
| 키트 무게 | 165 g |
| 포장 크기 | 17.8 × 12.7 × 2.5 cm |
| 원산지 | 미국 |
활용 분야
기준기를 올리는 현장 작업
- 부식 우려가 있는 현장의 기준기 연결 — 스테인리스 어댑터로 펌프 포트에 기준 게이지를 올립니다.
- 세척이 잦은 설비의 압력 점검 — 소재를 바꾸지 않고 기준기를 교체합니다.
- 핸드펌프 교정 — 펌프 출구 위에 기준기를 세워 지시값을 대조합니다.
- 질소 컨트롤러 점검 — 수 Quick-test 포트에 기준기를 이어 압력을 확인합니다.
선택 가이드
소재별로 고르는 KIT42 계열
| 이럴 때 (현장 조건·용량·규격) | 권장 모델 | 선택 이유 |
|---|---|---|
| 부식성 환경이거나 세척이 잦을 때 | QTHA-KIT42-SS | 스테인리스 어댑터 3종이며 키트 무게는 165 g입니다. |
| 일반 공기·질소 라인에서 가볍게 쓸 때 | QTHA-KIT42 | 황동 어댑터 3종으로 구성과 정격이 같습니다. |
| 10,000 psi XT 펌프에 기준기를 올릴 때 | XTHA-KIT3 | XT 계열은 커넥터가 달라 이 키트가 아니라 XT 전용 키트가 필요합니다. |
구성·옵션
QTHA-KIT42-SS 구성품과 준비 항목
| 구분 | 내용 | 비고 |
|---|---|---|
| 구성품 | 스테인리스 어댑터 3종 | 1/8" · 1/4" NPT 수, 1/4" NPT 암 |
| 품번 | QTHA-KIT42-SS | 황동형은 QTHA-KIT42 |
| 별매 | 핸드펌프, 질소 컨트롤러, 기준 게이지 | 외부 준비 |

관련 제품
QTHA-KIT42-SS와 함께 보는 어댑터 키트
- Ralston QTHA-KIT42 Quick-test 기준기 어댑터 키트 · 황동
- Ralston XTHA-KIT3 Quick-test XT 기준기 어댑터 키트 (1/8" MNPT · 1/4" MNPT · 1/4" FNPT, 스테인리스)
- Ralston QTHA-KIT0-SS Quick-test 피팅 키트 (5종, 스테인리스)
QTHA-KIT42-SS는 10,000 psi XT 펌프에도 연결됩니까?
아니요, 이 키트는 5,000 psi 계열의 Quick-test 전용입니다. XTHP 같은 XT 펌프에는 XTHA-KIT3를 선택하세요.
황동형 QTHA-KIT42와 정격이 같습니까?
같습니다. 어댑터마다 5,000 psi / 350 bar / 35 MPa이며 체크밸브가 없는 점도 동일하고, 소재와 무게만 달라집니다.
QTHA-KIT42-SS에 호스도 들어 있습니까?
아니요, 호스는 들어 있지 않습니다. 어댑터 3종으로만 구성되므로 별도의 키트 정격 없이 어댑터 정격을 따릅니다.
진공 라인에 사용해도 됩니까?
진공 라인에는 맞지 않습니다. 최대 진공이 0 InHg이므로 양압 전용으로 사용합니다.
FAQ 자주묻는 질문
-
QTHA-KIT42-SS는 10,000 psi XT 펌프에도 연결됩니까?
아니요, 이 키트는 5,000 psi 계열의 Quick-test 전용입니다. XTHP 같은 XT 펌프에는 XTHA-KIT3를 선택하세요.
-
황동형 QTHA-KIT42와 정격이 같습니까?
같습니다. 어댑터마다 5,000 psi / 350 bar / 35 MPa이며 체크밸브가 없는 점도 동일하고, 소재와 무게만 달라집니다.
-
QTHA-KIT42-SS에 호스도 들어 있습니까?
아니요, 호스는 들어 있지 않습니다. 어댑터 3종으로만 구성되므로 별도의 키트 정격 없이 어댑터 정격을 따릅니다.
-
진공 라인에 사용해도 됩니까?
진공 라인에는 맞지 않습니다. 최대 진공이 0 InHg이므로 양압 전용으로 사용합니다.
