Ralston QTHA-KIT38 프리미엄 트랜스미터 테스트 호스 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT38은 현장 트랜스미터 교정에 사용하는 프리미엄 트랜스미터 테스트 호스 키트(Quick-test 호스·어댑터 세트)입니다. 캡 달린 NPT 어댑터 4개와 G 1/4 BSPP 어댑터, 1/4" NPT 퀵커넥트, 3 ft 호스를 나일론 지퍼 가방 하나에 담았습니다.

트랜스미터마다 연결 나사가 달라도 1/8" NPT, 1/4" NPT, G 1/4 BSPP, 1/4" NPT 퀵커넥트 네 종류를 한 번의 출장에서 바꿔 달 수 있습니다. 키트 한계는 어댑터 정격인 5,000 psi(350 bar)입니다. 무게 345 g의 이 키트는 (주)테솔이 국내에 공식 공급합니다.

4개

캡·체인 부착 NPT 어댑터

3 ft

Quick-test 호스 길이(92 cm)

5,000 psi

키트 정격(350 bar / 35 MPa)

345 g

황동 어댑터를 포함한 키트 무게

특징

나사 규격이 다른
트랜스미터를 한 세트로

핵심 특징현장에서 달라지는 점
캡·체인 달린 NPT 어댑터 4개1/8"와 1/4" 어댑터가 각 2개이고 캡과 체인이 붙어 있어, 사용하지 않는 끝을 막아 두고 현장에서 부품 분실을 줄입니다.
G 1/4 BSPP 어댑터와 본디드 씰BSPP 나사 트랜스미터에도 본디드 씰 1개로 밀봉해 연결하므로 별도 씰을 준비하지 않습니다.
1/4" NPT 스테인리스 퀵커넥트자주 바꿔 꽂는 연결부에 퀵커넥트를 달아 결합 시간을 줄입니다.
3 ft 마이크로보어 호스내경 3.00 mm의 가는 호스가 92 cm 길이로 들어 있어 트랜스미터와 교정기를 한 줄로 잇습니다.
10,000 psi PTFE 테이프퀵커넥트와 NPT 나사부 밀봉에 사용하는 테이프가 함께 들어 있어 별도 소모품을 챙기지 않습니다.
나일론 지퍼 가방16.5 × 16.5 × 2.5 cm 가방에 전 구성품을 담아 출장 공구함 한쪽에 보관합니다.

구성 점검

가방 안의 구성과
나사 대응표

연결 나사구성품품번
1/8" NPT 수캡·체인 달린 어댑터 2개(황동)QTFT-1MB0
1/4" NPT 수캡·체인 달린 어댑터 2개(황동)QTFT-2MB0
G 1/4 BSPP 수어댑터(황동) + 본디드 씰QTHA-2MB0-RS + QTHA-2BR-RS
1/4" NPT 수퀵커넥트 1개(스테인리스)QTHA-2MS0-QD
호스Quick-test 호스 3 ft(황동 끝)QTQT-HOS-3ft
소모품PTFE 테이프(10,000 psi)SM-0090

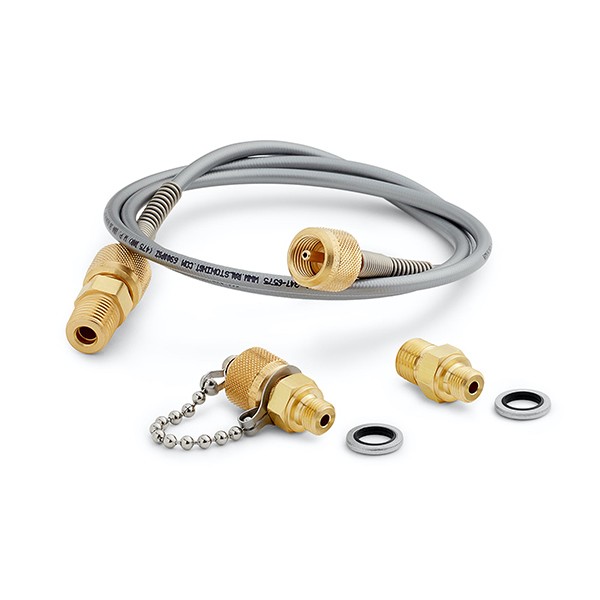

RALSTON INSTRUMENTS QTHA-KIT38 - 호스와 체인 캡, 황동 어댑터 구성품
호스와 체인 캡, 황동 어댑터 구성품

조합 펌프

QTHP 유압 펌프와
조합하는 구성

QTHP 옵션 어댑터 키트

Ralston QTHP 유압 핸드펌프의 옵션 어댑터 키트로 QTHA-KIT42와 함께 지정되는 구성입니다. 트랜스미터마다 캡 달린 어댑터를 달아 두고 호스만 옮겨 꽂습니다. 호스 정격은 6,900 psi이지만 키트 한계는 어댑터 정격 5,000 psi이며, 10,000 psi 작업에는 Quick-test XT 계열을 선택하세요.

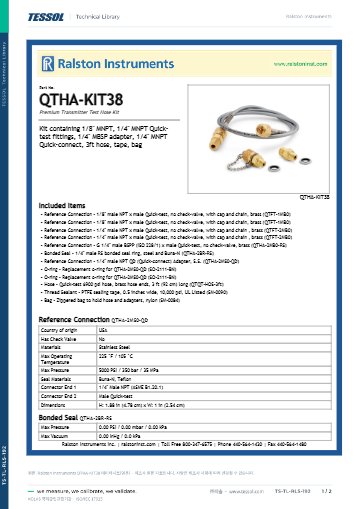

사양

교정 호스 키트
전체 구성 사양

항목사양
원산지미국
소재황동 (퀵커넥트는 스테인리스)
씰 재질Buna-N · Teflon
체크밸브없음
캡 · 체인있음 (NPT 어댑터 4개)
연결 규격1/8" · 1/4" 수 NPT, G 1/4 수 BSPP, 1/4" 수 NPT 퀵커넥트
구성 품번QTFT-1MB0 (2개) · QTFT-2MB0 (2개) · QTHA-2MB0-RS + QTHA-2BR-RS · QTHA-2MS0-QD · QTQT-HOS-3ft · SM-0090
PTFE 테이프10,000 psi (SM-0090)
최대 압력 (어댑터)5,000 psi / 350 bar / 35 MPa
최대 압력 (호스)6,900 psi / 475 bar / 48 MPa
버스트 압력 (호스)27,000 psi / 1,860 bar / 185 MPa
사용 온도 (어댑터)-18 ~ 105 °C
사용 온도 (호스)-40 ~ 60 °C
최대 진공 (어댑터)0 inHg / 0.0 kPa
최대 진공 (호스)-30 inHg / -101.6 kPa
사용 매체 (호스)공기, 불활성 가스, 천연가스, 석유계 오일, 물
호스 길이92 cm (0.91 m)
호스 내경 · 외경3.00 mm · 6.00 mm
최소 굽힘 반경26 mm
호스 색상실버
어댑터 길이32–48 mm
어댑터 폭19–26 mm
렌치 크기9/16 in (15 mm) · 3/4 in (20 mm)
키트 정격5,000 psi / 350 bar / 35 MPa (구성품 최저 정격)
키트 무게345 g
가방 치수16.5 × 16.5 × 2.5 cm (나일론 지퍼 가방)

활용 분야

트랜스미터 교정이
필요한 현장

  • 트랜스미터 현장 교정 — 교정기와 트랜스미터를 호스 한 줄로 잇고 계기 위치에서 점검합니다.
  • 계기 나사 대응 — NPT와 G 1/4 BSPP 나사 계기에 어댑터를 맞춰 달아 시험합니다.
  • 퀵커넥트 연결 작업 — 자주 바꿔 꽂는 연결부에 스테인리스 퀵커넥트를 사용합니다.
  • QTHP 펌프 조합 교정 — 유압 핸드펌프에 호스를 이어 5,000 psi 이하로 가압합니다.
  • 현장 이동과 보관 — 구성품을 가방 하나에 담아 장비와 함께 옮깁니다.

선택 가이드

소재와 용도별
권장 키트

이럴 때 (현장 조건·규격)권장 모델선택 이유
황동 소재로 충분한 일반 현장 작업QTHA-KIT38황동 어댑터와 황동 끝 호스이며 키트 무게는 345 g입니다.
스테인리스 연결로 맞추고 무게를 줄일 때QTHA-KIT38-SS어댑터와 호스 끝이 스테인리스이며 키트 무게는 285 g입니다.
기준 게이지를 펌프 위에 올릴 때QTHA-KIT42암 Quick-test 어댑터 3종으로 기준기를 펌프 포트에 장착합니다.
10,000 psi 트랜스미터를 교정할 때Quick-test XT 계열이 키트는 5,000 psi까지이므로 XT 계열을 선택합니다.

구성·옵션

별도 준비 항목과
품번

구분내용
품번QTHA-KIT38 (스테인리스형은 QTHA-KIT38-SS)
구성위 나사 대응표의 구성품 전체와 나일론 지퍼 가방
별매QTHP 유압 핸드펌프, 교정기(기준 게이지)
