Fluke 700TTH5K 프리미엄 트랜스미터 테스트 호스 키트 (NPT)

Fluke 700TTH5K 프리미엄 트랜스미터 테스트 호스 키트 (NPT)

MODEL
Fluke 700TTH5K
브랜드
FLUKE
제품 자료
제품문의 구매하기

렌치와 테이프 없이
트랜스미터를 잇는 호스 키트

Fluke 700TTH5K 프리미엄 트랜스미터 테스트 호스 키트 (NPT, 5,000 psi)

견적 받기

Fluke 국내 공식 대리점

Fluke 700TTH5K는 5,000 psi 프리미엄 트랜스미터 테스트 호스 키트(Transmitter Test Hose Kit)입니다. 교정기나 펌프 쪽에는 1/4" · 1/8" NPT 커넥터를 고정해 두고, 트랜스미터 쪽은 1/4" NPT 수 커넥터로 공구 없이 연결합니다.

교정기 쪽은 영구 장착해 두고 트랜스미터 쪽만 손으로 바꿔 끼우므로, 여러 대를 이어서 점검해도 렌치와 테이프 작업이 필요 없습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

5,000 psi

정격 압력

1/4" · 1/8"

교정기 · 펌프 쪽 NPT

1/4" NPT

트랜스미터 쪽 수 커넥터

공구 없이

트랜스미터 연결

특징

한 번 고정하고
트랜스미터만 교체

핵심 특징현장에서 달라지는 점
공구 없는 연결트랜스미터 쪽을 손으로 바로 연결하므로 작업 시간이 줄고 공구를 따로 챙기지 않아도 됩니다.
NPT 고정 장착교정기나 펌프 쪽을 NPT 커넥터로 영구 연결해 두므로 누설 점검을 한 번만 하면 됩니다.
5,000 psi 정격정격이 5,000 psi이므로 이 범위 안의 계통 시험에 사용합니다.
1/4" NPT 수 커넥터트랜스미터 쪽이 1/4" NPT 수 규격이라 NPT 포트 계기에 바로 연결할 수 있습니다.
프리미엄 호스 키트호스와 어댑터, 연결 피팅이 한 세트로 들어 있어 연결 부품을 따로 준비하지 않아도 됩니다.
펌프 키트 포함700PTPK2 키트에도 700PTP-1 펌프와 함께 들어 있어 펌프 구성과 같은 호스를 사용합니다.
정격 구분10,000 psi 계통에는 700TTH10K를 따로 사용해 정격을 넘지 않게 합니다.

연결 구성

교정기 쪽은 고정하고
트랜스미터 쪽은 손으로 연결

트랜스미터를 교체하며 연결하는 순서

교정기나 시험 펌프 출구에 1/4" 또는 1/8" NPT 커넥터를 조여 두면 호스 연결부는 그대로 유지됩니다. 그다음 트랜스미터 쪽 1/4" NPT 수 커넥터를 손으로 끼우고, 다음 계기로 옮길 때도 이 작업만 되풀이합니다.

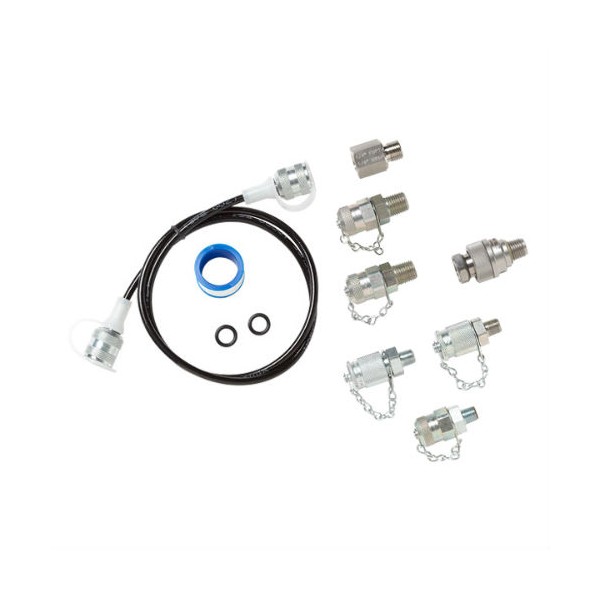

Fluke 700TTH5K - 호스와 압력 연결 피팅 등 테스트 호스 키트 구성품
호스와 압력 연결 피팅 등 테스트 호스 키트 구성품

포함 구성

700PTPK2에도
포함된 호스

700TTH5K는 Fluke 700PTPK2 키트에 700PTP-1 공압 펌프와 함께 들어 있습니다. 펌프만 가진 현장이라면 호스 키트만 추가해 같은 구성을 갖출 수 있고, 5,000 psi를 넘는 계통에는 정격이 다른 700TTH10K를 사용하세요.

사양

700TTH5K 호스 키트 사양

항목사양
압력 정격5,000 psi
교정기 · 펌프 쪽1/4" · 1/8" NPT 커넥터 포함, 고정 장착용
트랜스미터 쪽공구 없이 사용하는 1/4" NPT 수 커넥터
구성프리미엄 호스 키트 1세트와 어댑터, 공구 없는 연결 피팅
포함 키트700PTPK2 (700PTP-1 펌프, 700TTH5K, 하드 케이스)

활용 분야

5,000 psi NPT 트랜스미터를
교정하는 현장

  • 트랜스미터 교정 — NPT 포트 트랜스미터를 교정기에 손으로 연결해 교정합니다.
  • 펌프 시험 — 시험 펌프 쪽을 고정해 두고 트랜스미터만 바꿔 연결합니다.
  • 현장 계기 점검 — 현장 NPT 포트 계기를 공구 없이 연결해 점검합니다.
  • 5,000 psi 범위 시험 — 정격 5,000 psi 안의 계통 압력을 시험합니다.

선택 가이드

NPT·BSP·M20 포트별
호스 키트 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
NPT 포트 트랜스미터, 5,000 psi 계통700TTH5K트랜스미터 쪽이 1/4" NPT 수 커넥터여서 5,000 psi 이하 NPT 계기에 바로 연결합니다.
NPT 포트 트랜스미터, 10,000 psi 계통700TTH10K정격이 더 높은 NPT용 호스 키트로 10,000 psi 계통을 맡습니다.
1/4" metric/BSP 암 포트700MTHmetric/BSP 포트용 커넥터를 갖춰 NPT가 아닌 계기에 연결합니다.
M20 암 포트700M20THM20 포트용 커넥터를 갖춰 M20 나사 트랜스미터에 맞습니다.

구성·옵션

700TTH5K 구성품과
별도 준비물

구분내용
기본 구성프리미엄 호스 키트 1세트와 어댑터, 공구 없는 연결 피팅
교정기 · 펌프 쪽1/4" · 1/8" NPT 커넥터 포함, 고정 장착용
트랜스미터 쪽공구 없이 사용하는 1/4" NPT 수 커넥터
함께 쓰는 키트700PTPK2 키트에 700PTP-1 펌프와 함께 들어 있음
별도 준비물기준 게이지와 교정기는 따로 준비

관련 제품

700TTH5K와 함께 보는
테스트 호스와 펌프 키트
