Fluke 700TTH10K 트랜스미터 테스트 호스 키트 (NPT)

10,000 psi 트랜스미터를
공구 없이 잇는 호스 키트

Fluke 700TTH10K 트랜스미터 테스트 호스 키트 (NPT)

견적 받기

Fluke 국내 공식 대리점

Fluke 700TTH10K는 10,000 psi 계통의 압력 트랜스미터를 교정기나 시험 펌프에 연결하는 프리미엄 트랜스미터 테스트 호스 키트(NPT 호스 키트)입니다. 펌프 쪽은 1/4" NPT 커넥터로 고정하고, 트랜스미터 쪽은 1/4" NPT 수 커넥터로 공구 없이 연결합니다.

교정기 쪽 연결은 한 번 고정해 두고 트랜스미터 쪽만 바꿔 끼우므로, 포트가 같은 트랜스미터를 여러 대 점검할 때 작업 시간이 줄어듭니다. 고압 시험 설비에 쓰는 이 호스 키트는 (주)테솔이 국내에 공식 공급합니다.

특징

10,000 psi 계통에 맞춘
NPT 호스 키트

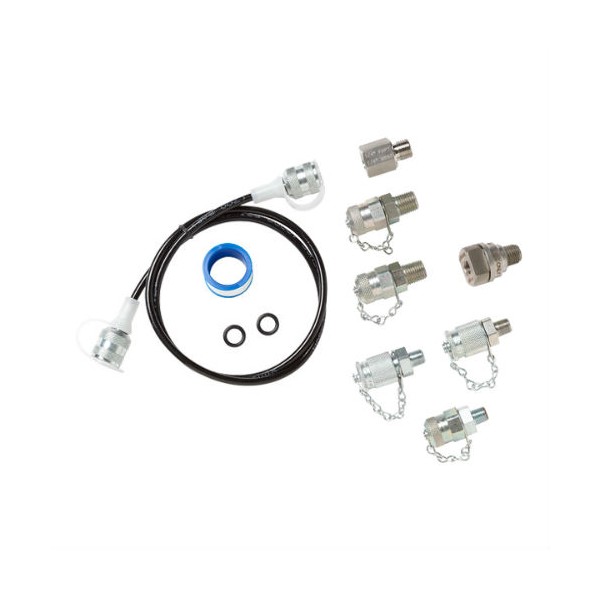

호스와 압력 연결 피팅 등 테스트 호스 키트 구성품

정격 구분

5,000 psi 700TTH5K와
정격 비교

10,000 psi 계통에는 이 키트를 사용하고, 5,000 psi 정격 키트는 쓰지 않습니다. 같은 NPT 포트용이라도 700TTH5K는 5,000 psi 정격이므로 시험 압력이 정격을 넘지 않는지 먼저 확인하세요. 1/4" metric/BSP 포트 트랜스미터에는 700MTH, M20 포트에는 700M20TH가 맞습니다.

연결 순서

펌프 쪽 고정과
트랜스미터 교체

펌프 쪽 NPT 커넥터를 시험 펌프에 고정한 뒤 호스를 연결하고, 마지막으로 트랜스미터 쪽 수 커넥터를 손으로 끼웁니다. 기준 게이지와 교정기는 키트에 들어 있지 않으므로 계통에 맞는 장비를 따로 준비하세요.

사양

700TTH10K
구성과 규격

활용 분야

10,000 psi 트랜스미터를
교정하는 현장

• 고압 트랜스미터 교정 — 10,000 psi 계통의 트랜스미터를 교정기에 연결해 출력을 점검합니다.
• 고압 시험 펌프 운용 — 펌프의 1/4" NPT 출구에 고정하고 시험 압력을 단계별로 올립니다.
• NPT 포트 계기 현장 점검 — 공구 없이 연결해 설비가 멈춰 있는 시간을 줄입니다.
• 유압 계통 보수 — 정격 10,000 psi 범위 안에서 계기 출력을 시험합니다.

선택 가이드

포트 나사와 계통 압력으로 고르는
호스 키트

구성·옵션

700TTH10K 기본 구성과
별도 준비 품목

• 기본 구성 — 프리미엄 호스 키트 1세트, 어댑터, 공구 없이 연결하는 1/4" NPT 트랜스미터 쪽 피팅.
• 펌프 쪽 — 1/4" NPT 커넥터가 들어 있어 시험 펌프에 영구 장착합니다.
• 별도 준비 — 기준 게이지와 교정기.
