Fluke 700MTH 트랜스미터 테스트 호스 키트 (NPT/BSP)

MODEL: Fluke 700MTH
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

metric/BSP 포트 계기를
공구 없이 잇는 테스트 호스 키트

Fluke 700MTH 트랜스미터 테스트 호스 키트 (NPT · metric/BSP, 5,000 psi)

견적 받기

Fluke 국내 공식 대리점

Fluke 700MTH는 5,000 psi 프리미엄 메트릭 트랜스미터 테스트 호스 키트(Metric Transmitter Test Hose Kit)입니다. 교정기나 펌프 쪽은 1/8" NPT로 고정하고, 트랜스미터 쪽은 1/4" metric/BSP 암 포트에 공구 없이 연결합니다.

트랜스미터 포트가 metric/BSP이면 NPT 호스를 바로 연결할 수 없습니다. 700MTH는 이 포트에 맞는 커넥터를 갖춰 어댑터 조합을 따로 찾는 시간을 줄여 주며, (주)테솔이 국내에 공식 공급합니다.

5,000 psi

정격 압력

1/8" NPT

교정기 · 펌프 쪽 고정

1/4" BSP

metric/BSP 암 포트 쪽

공구 없이

트랜스미터 연결

특징

양끝 규격이 다른
메트릭 호스 키트

핵심 특징	현장에서 달라지는 점
metric/BSP 포트	1/4" 암 metric/BSP 포트에 맞춘 커넥터라 별도 어댑터 없이 계기를 연결합니다.
공구 없는 연결	트랜스미터 쪽을 공구 없이 손으로 끼우므로 계기 교체 시간이 줄어듭니다.
1/8" NPT 고정 쪽	교정기나 펌프 쪽을 1/8" NPT로 영구 연결하므로 누설 점검을 한 번으로 마칩니다.
5,000 psi 정격	5,000 psi 이내 계통의 트랜스미터 시험에 알맞습니다.
프리미엄 호스	5,000 psi 프리미엄 테스트 호스 1개로 구성되어 부품 관리가 단순합니다.
포트별 키트 구분	NPT 포트는 700TTH5K, M20 포트는 700M20TH로 키트를 나눠 포트 선택 오류를 막습니다.

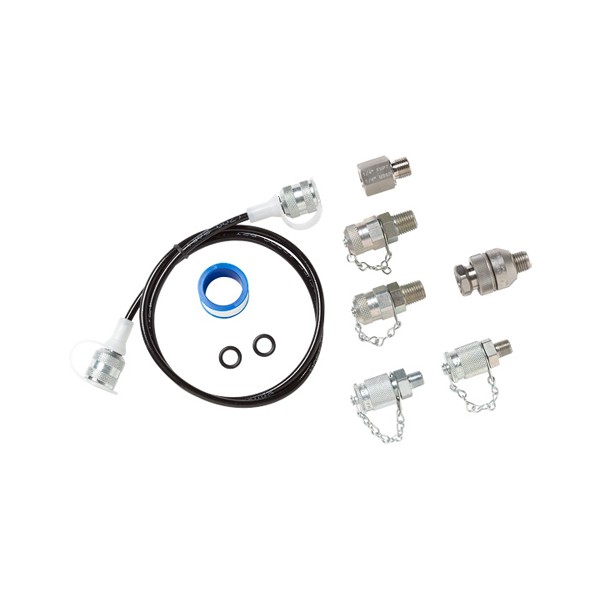

호스와 압력 연결 피팅 등 테스트 호스 키트 구성품

연결 구조

교정기는 NPT,
트랜스미터는 BSP

양끝 규격이 다른 연결

교정기 쪽은 NPT, 트랜스미터 쪽은 metric/BSP이므로 상품명에 NPT와 BSP가 함께 들어갑니다. 연결 전에 트랜스미터 포트가 1/4" metric/BSP 암인지 확인하면 키트를 잘못 고르지 않습니다.

포트 확인

포트별로 달라지는
Fluke 호스 키트

트랜스미터 포트가 1/4" NPT이면 700TTH5K, M20 암이면 700M20TH가 맞습니다. 10,000 psi 계통에는 NPT 포트용 700TTH10K를 사용하세요. 700MTH의 정격은 5,000 psi로 고정되어 있습니다.

사양

700MTH 키트 사양

항목	사양
압력 정격	5,000 psi
교정기 · 펌프 쪽	1/8" NPT 연결, 고정 장착용
트랜스미터 쪽	1/4" metric/BSP 암 포트용 공구 없는 수 커넥터
구성	5,000 psi 프리미엄 테스트 호스 1개, 공구 없는 1/4" metric/BSP 수 커넥터
Fluke 파트 번호	4623345

활용 분야

metric/BSP 계기
교정 현장

BSP 트랜스미터 교정 — 1/4" 암 metric/BSP 포트 트랜스미터를 교정기에 연결합니다.
펌프 시험 — 1/8" NPT 쪽을 펌프에 고정해 두고 계기를 바꿔 가며 시험합니다.
현장 계기 점검 — metric/BSP 포트 계기를 공구 없이 연결해 점검합니다.
5,000 psi 범위 시험 — 정격 5,000 psi 안에서 압력 트랜스미터를 시험합니다.

선택 가이드

트랜스미터 포트에 맞춘
테스트 호스 키트 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
1/4" metric/BSP 암 포트, 5,000 psi	700MTH	1/4" metric/BSP 암 포트에 공구 없이 꽂는 수 커넥터를 갖춥니다.
1/4" NPT 수 커넥터, 5,000 psi	700TTH5K	NPT 포트 트랜스미터를 5,000 psi까지 연결하는 키트입니다.
M20 암 포트, 5,000 psi	700M20TH	M20 암 포트 계기용 수 커넥터를 갖춘 키트입니다.
NPT 포트, 10,000 psi	700TTH10K	10,000 psi 계통까지 연결하는 NPT 포트용 키트입니다.

구성·옵션

700MTH 구성품과
연결 대상

구분	내용
기본 구성	5,000 psi 프리미엄 테스트 호스 1개, 공구 없는 1/4" metric/BSP 수 커넥터
교정기 · 펌프 쪽	1/8" NPT 연결, 고정 장착용
트랜스미터 쪽	1/4" metric/BSP 암 포트용 공구 없는 수 커넥터
함께 쓰는 제품	펌프·교정기는 따로 골라 조합

700MTH와 비교하는
테스트 호스

700MTH를 NPT 트랜스미터에도 사용할 수 있습니까?
아닙니다. 트랜스미터 쪽은 1/4" metric/BSP 암 포트용입니다. 1/4" NPT 트랜스미터에는 700TTH5K를 사용하세요.
M20 포트 트랜스미터에는 무엇을 사용합니까?
M20 암 포트에는 700M20TH를 선택하세요. 정격은 같은 5,000 psi입니다.
700MTH를 10,000 psi 계통에도 사용할 수 있습니까?
아닙니다. 700MTH의 정격은 5,000 psi입니다. 10,000 psi 계통에는 NPT 포트용 700TTH10K를 사용하세요.
교정기 쪽은 어떻게 고정합니까?
1/8" NPT 연결부를 교정기나 펌프에 영구적으로 연결해 둡니다. 그다음부터는 트랜스미터 쪽만 바꿔 끼우면 됩니다.
설치에 공구가 필요합니까?
아닙니다. 트랜스미터 쪽 커넥터는 공구 없이 손으로 끼웁니다.
