M20 포트 계기를 교정기에⁣ 바로 잇는 테스트 호스 키트

Fluke 700M20TH 테스트 호스 키트 (NPT · M20, 5,000 psi)

견적 받기

Fluke 한국 공식 대리점

Fluke 700M20TH는 M20 암 포트 계기용 5,000 psi 프리미엄 트랜스미터 테스트 호스 키트(Transmitter Test Hose Kit)입니다. 교정기 쪽은 1/8" NPT 고정 연결, 계기 쪽은 공구 없이 끼우는 수 커넥터로 구성됩니다.

M20 암 포트 계기는 NPT용이나 metric/BSP용 키트로는 연결할 수 없습니다. 700M20TH는 M20 포트에 맞는 커넥터를 갖춰 계장 패널의 계기를 어댑터 없이 연결하며, (주)테솔이 국내에 공식 공급합니다.

5,000 psi

사용 압력 상한

M20

계기 쪽 암 포트

1/8" NPT

고정 장착 쪽

손으로

계기 쪽 연결

특징

M20 암 포트 전용⁣ 트랜스미터 호스 키트

핵심 특징현장에서 달라지는 점
M20 포트 전용M20 암 포트에 직접 맞는 수 커넥터여서 변환 부품을 조합하는 수고가 없습니다.
손으로 끼우는 방식계기를 바꿀 때마다 공구 없이 커넥터만 옮겨 꽂아 패널 점검이 빨라집니다.
교정기 쪽 고정 연결교정기나 펌프 쪽은 1/8" NPT로 고정해 두므로 누설 점검 횟수가 줄어듭니다.
정격 5,000 psi5,000 psi 이내 계통의 시험에 사용할 수 있습니다.
호스와 어댑터 구성프리미엄 테스트 호스 1개와 M20 어댑터가 한 세트로 구성됩니다.
다른 포트와의 구분NPT 포트는 700TTH5K, metric/BSP 포트는 700MTH로 나뉘어 있어 포트 규격만 알면 키트를 바로 고를 수 있습니다.

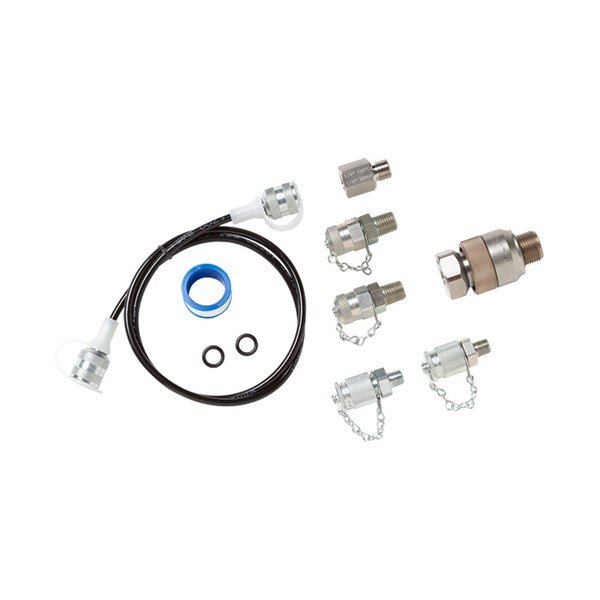

Fluke 700M20TH - 호스와 압력 연결 피팅 등 테스트 호스 키트 구성품
호스와 압력 연결 피팅 등 테스트 호스 키트 구성품

패널 작업

계장 패널의 M20 계기를⁣ 차례로 점검

커넥터만 옮겨 꽂는 패널 점검

패널에 줄지어 선 M20 계기를 점검할 때는 교정기 쪽 NPT를 그대로 두고 커넥터만 계기마다 옮겨 꽂습니다. 연결과 분리에 공구가 필요 없어 계기 수가 많을수록 작업 시간이 크게 줄어듭니다.

규격 확인

M20·BSP·NPT 포트별⁣ 호스 키트 구분

계기 포트가 M20 암이면 이 키트를, 1/4" metric/BSP 암이면 700MTH를, 1/4" NPT이면 700TTH5K를 선택하세요. 정격 10,000 psi 계통이라면 트랜스미터 쪽이 1/4" NPT인 700TTH10K가 맞습니다.

사양

700M20TH 커넥터와⁣ 정격 사양

항목사양
압력 정격5,000 psi
교정기 · 펌프 쪽1/8" NPT 연결, 고정 장착용
트랜스미터 쪽M20 암 포트용 공구 없는 수 커넥터
구성5,000 psi 프리미엄 테스트 호스 1개, 공구 없는 M20 어댑터

활용 분야

M20 포트 계기⁣ 점검 현장

  • M20 트랜스미터 교정 — M20 암 포트 계기에 교정기를 손으로 연결해 교정합니다.
  • 계장 패널 점검 — 패널에 줄지어 선 M20 계기를 차례로 연결해 확인합니다.
  • 시험 펌프 운용 — 1/8" NPT 쪽을 펌프에 고정한 채 압력을 올립니다.
  • 계기 교체 작업 — 계기를 바꿀 때마다 공구 없이 커넥터만 옮겨 연결합니다.

선택 가이드

포트 규격으로 고르는⁣ 트랜스미터 테스트 호스

이럴 때 (현장 조건·용량)권장 모델선택 이유
M20 암 포트, 5,000 psi700M20THM20 포트에 맞는 수 커넥터를 갖춰 패널 계기를 손으로 연결합니다.
1/4" metric/BSP 암 포트700MTHmetric/BSP 포트용 호스 키트입니다.
1/4" NPT 수 커넥터, 5,000 psi700TTH5K1/4" NPT 포트 계기를 5,000 psi까지 연결하는 호스 키트입니다.
NPT 포트, 10,000 psi700TTH10K정격을 10,000 psi로 높인 NPT 포트용 호스 키트입니다.

구성·옵션

키트 구성과⁣ 연결 대상

구분내용
기본 구성5,000 psi 프리미엄 테스트 호스 1개, 공구 없는 M20 어댑터
교정기 · 펌프 쪽1/8" NPT 연결, 고정 장착용
트랜스미터 쪽M20 암 포트용 공구 없는 수 커넥터
함께 쓰는 제품펌프와 교정기는 별도로 선택
