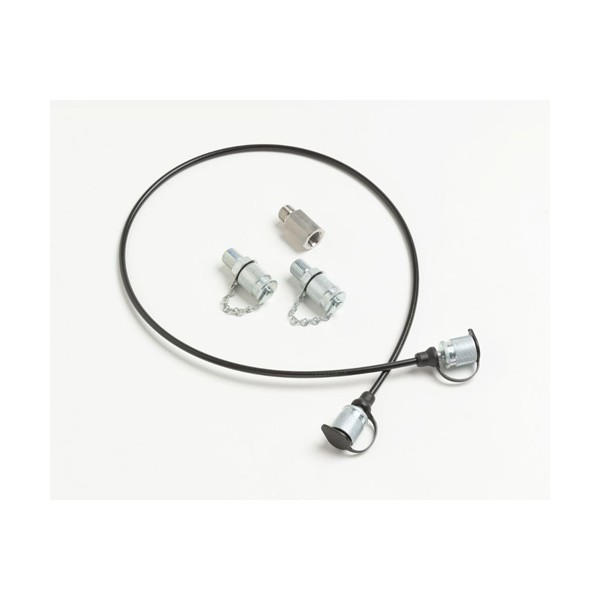

Fluke 700HTH-1 수압 테스트 호스 (NPT/BSP)

Fluke 700HTH-1 수압 테스트 호스 (NPT/BSP)

MODEL
Fluke 700HTH-1
브랜드
FLUKE
제품 자료
제품문의 구매하기

시험 때마다 다시 채우지 않는
손 조임 유압 테스트 호스

Fluke 700HTH-1 유압 테스트 호스 (10,000 psi)

견적 받기

Fluke 국내 공식 대리점

Fluke 700HTH-1은 Fluke 700HTP-2 유압 펌프와 시험 대상을 연결하는 10,000 psi(690 bar) 유압 테스트 호스(Hydraulic Test Hose)입니다. 압력 모듈을 펌프에 둔 채 시험 대상을 가압하며, 자체 밀봉 손 조임 피팅을 갖췄습니다.

피팅은 공구 없이 손으로 조이고, 시험이 끝나면 플러그와 캡으로 호스 안 액체를 가둬 두므로 시험 때마다 호스를 다시 채우지 않아도 됩니다. 이 호스는 (주)테솔이 국내에 공식 공급합니다.

10,000 psi

사용 압력 (690 bar)

−40 ~ +120 °C

사용 온도 범위

0.84 m

호스 길이 (어댑터 제외)

60 mm

최소 굽힘 반경

특징

손 조임 피팅과
액체를 유지하는 유압 호스

핵심 특징현장에서 달라지는 점
10,000 psi 정격사용 압력이 10,000 psi(690 bar)여서 고압 유압 시험에 적합합니다.
손 조임 피팅자체 밀봉 피팅이라 공구 없이 손으로 조여 연결 시간을 줄입니다.
플러그와 캡호스 안 액체가 새지 않도록 막아 두어 운반 중 누설을 줄입니다.
재충전 불필요플러그와 캡을 씌워 두면 호스를 다시 채우지 않아도 되므로 시험 준비 시간이 짧아집니다.
낮은 체적 확장정격 압력에서도 호스의 체적 확장이 적고 압력 강하가 미미해, 설정한 시험 압력이 안정적으로 유지됩니다.
넓은 온도 범위−40 °C ~ +120 °C에서 사용할 수 있어 실험실과 옥외 시험 라인 모두에 적합합니다.
물과 비부식성 오일물과 비부식성 오일을 모두 매체로 쓸 수 있어 시험 계통에 맞춰 고르면 됩니다.

연결 구성

700HTP-2 펌프와 시험 대상을
잇는 연결 구성

압력 모듈을 펌프에 둔 시험 구성

호스 한쪽을 Fluke 700HTP-2 유압 펌프 출구에 손으로 조이고 다른 쪽을 시험 대상에 연결합니다. 압력 모듈이 펌프에 장착된 상태이므로 시험 대상과 모듈에 같은 압력이 걸려 비교 시험이 단순해집니다.

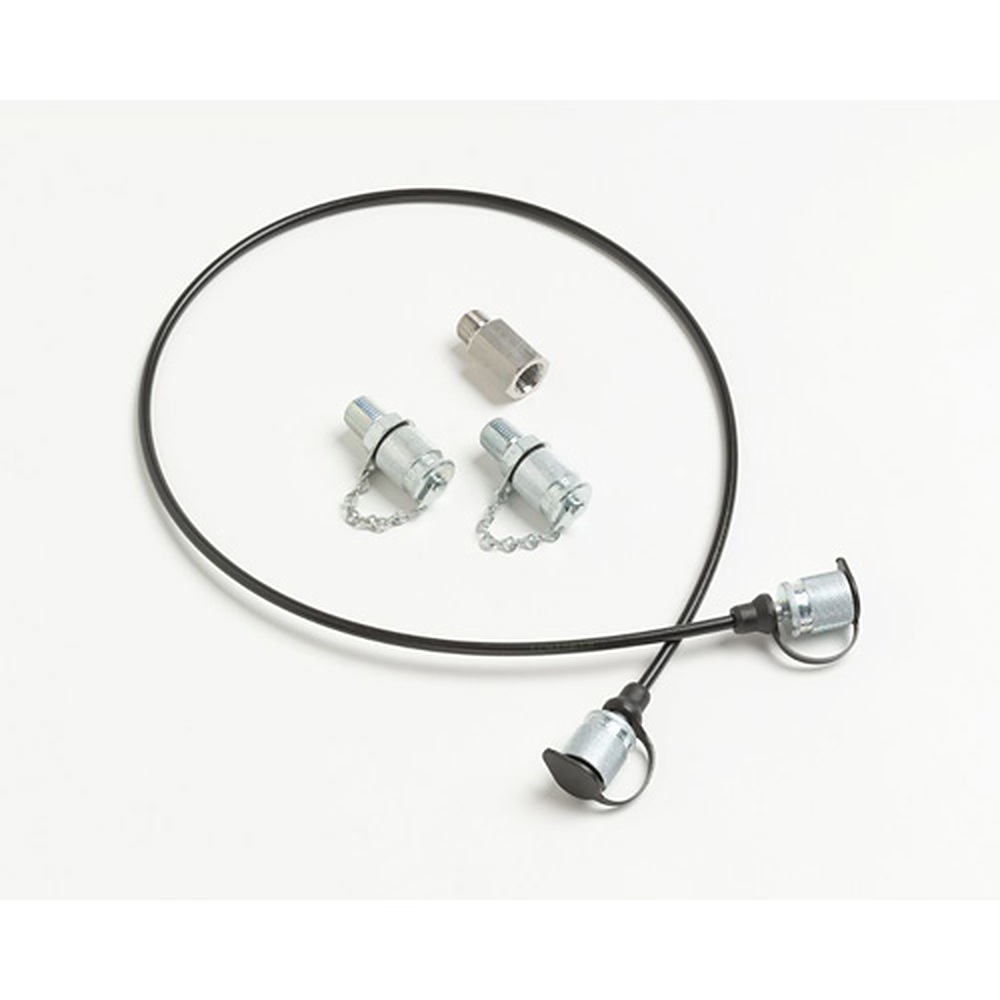

Fluke 700HTH-1 - 호스와 연결 피팅 등 테스트 호스 구성품
호스와 연결 피팅 등 테스트 호스 구성품

운용

플러그와 캡으로
준비 시간 줄이기

시험이 끝나면 호스 끝에 플러그와 캡을 씌워 액체를 담아 두세요. 다음 시험에서는 호스를 다시 채우는 절차 없이 바로 연결하면 됩니다. 매체는 물과 비부식성 오일입니다.

사양

700HTH-1 호스 사양

항목사양
사용 압력10,000 psi / 690 bar
길이 · 굽힘 반경0.84 m (어댑터 피팅 제외) · 최소 60 mm
사용 온도−40 °C ~ +120 °C
매체물 · 비부식성 오일
소재나일론 · 스테인리스 · 아연 · 도금 강 · 니트릴
연결자체 밀봉 · 손 조임 피팅, 플러그 · 캡 포함

활용 분야

10,000 psi 유압 시험이
필요한 현장

  • 700HTP-2 시험 구성 — 펌프와 시험 대상 사이를 연결해 유압으로 가압합니다.
  • 압력 모듈 동시 연결 — 펌프에 압력 모듈을 장착한 채 시험 대상과 함께 연결합니다.
  • 10,000 psi 계통 시험 — 정격 10,000 psi 안에서 유압 계기를 시험합니다.
  • 물·오일 계통 — 물이나 비부식성 오일을 채운 계통에 사용합니다.

선택 가이드

연결 대상에 맞춘
Fluke 유압 호스 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
10,000 psi 유압 펌프에 시험 대상을 연결할 때700HTH-1자체 밀봉 손 조임 피팅에 플러그·캡까지 갖춰 호스를 다시 채우지 않고 반복 시험합니다.
NPT 트랜스미터를 공구 없이 10,000 psi로 연결할 때700TTH10K트랜스미터 쪽이 1/4" NPT인 호스 키트입니다.

구성·옵션

700HTH-1 구성품과
함께 쓰는 펌프

구분내용
기본 구성호스와 이음쇠, 플러그와 캡
펌프 쪽Fluke 700HTP-2 유압 펌프에 연결
시험 대상 쪽압력 모듈과 시험 대상 장치를 함께 연결
사용 매체물, 비부식성 오일
함께 쓰는 제품펌프 700HTP-2, 릴리프 밸브 700PRV-1
