Ralston XTHA-KIT4 1/8, 1/4, 1/2 FNPT 퀵 커넥트 S.S x (M) 퀵 테스트 XT 어댑터

Ralston XTHA-KIT4 1/8, 1/4, 1/2 FNPT 퀵 커넥트 S.S x (M) 퀵 테스트 XT 어댑터

MODEL
XTHA-KIT4
브랜드
RALSTON INSTRUMENTS

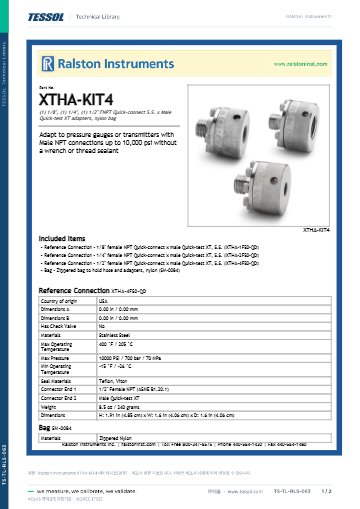

제품 자료
제품문의 구매하기

게이지와 트랜스미터를
XT에 잇는 퀵커넥트 어댑터

Ralston XTHA-KIT4 Quick-test XT 퀵커넥트 어댑터 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston Instruments XTHA-KIT4는 수 NPT 연결의 게이지와 트랜스미터를 Quick-test XT에 연결하는 스테인리스 암 NPT 퀵커넥트 어댑터 키트(Quick-connect Adapter Kit)입니다. 1/8" · 1/4" · 1/2" 3종 모두 10,000 psi 정격입니다.

렌치와 실란트 없이 손으로 끼우고 한쪽 끝을 빠르게 분리하므로, 게이지를 자주 바꾸는 점검 현장에서 교체 시간이 짧아집니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

10,000 psi

어댑터 정격 (700 bar)

−26 ~ 205 °C

사용 온도 범위

3종

1/8" · 1/4" · 1/2" NPT

Teflon · Viton

씰 재질

특징

렌치 없이 끼우는
퀵커넥트

핵심 특징현장에서 달라지는 점
퀵커넥트한쪽 끝을 빠르게 분리하는 구조라 게이지 교체 시간이 짧아집니다.
렌치 없이 연결수 NPT 연결부에 렌치와 실란트 없이 끼워 나사산 손상과 누설 점검 부담을 줄입니다.
스테인리스 본체본체가 스테인리스라 유압 계통과 물 계통 모두에 적합합니다.
Teflon · Viton 씰두 소재의 씰로 오일과 물 매체를 모두 밀봉합니다.
넓은 온도 범위−26 ~ 205 °C에서 사용하므로 냉각·가열 환경의 시험 라인에도 연결할 수 있습니다.
세 가지 NPT1/8", 1/4", 1/2" 암 NPT 연결구로 소형 게이지부터 대구경 트랜스미터까지 대응합니다.
XT 쪽 수 연결반대쪽은 수 Quick-test XT라 XT 호스와 암 XT 포트에 바로 연결합니다.
지퍼 가방 보관어댑터 3종을 나일론 지퍼 가방에 함께 담아 현장 이동 중 분실을 막습니다.

빠른 교체

렌치 없이
게이지 교체

퀵커넥트로 게이지를 바꾸는 방법

게이지나 트랜스미터의 수 NPT 연결부에 맞는 크기의 암 NPT 퀵커넥트를 고르고, XT 쪽 수 커넥터를 XT 호스나 펌프의 암 포트에 꽂습니다. 다음 계기로 옮길 때는 퀵커넥트 슬리브만 분리하면 되므로 공구가 필요 없습니다.

계열 구분

XT 계열과
5,000 psi 계열

XTHA-KIT4는 10,000 psi Quick-test XT 계열이고 QTHA-KIT23은 5,000 psi Quick-test 계열입니다. 정격과 커넥터 계열이 다르므로 계통의 정격에 맞춰 한 계열의 부품끼리 연결하세요.

사양

어댑터 3종 사양과
공통 사양

항목1/8"1/4"1/2"
부품 코드XTHA-1FS0-QDXTHA-2FS0-QDXTHA-4FS0-QD
NPT 연결구암 1/8" (ASME B1.20.1)암 1/4" (ASME B1.20.1)암 1/2" (ASME B1.20.1)
무게175 g170 g240 g
크기 (L × W × H)44 × 36 × 36 mm44 × 36 × 36 mm49 × 41 × 41 mm

시리즈 공통 사양

항목사양
정격어댑터마다 10,000 psi / 700 bar / 70 MPa
XT 쪽 연결수 Quick-test XT
소재스테인리스
씰 재질Teflon · Viton
사용 온도−26 ~ 205 °C
빠른 분리있음 (암 NPT 쪽)
키트 무게140 g
가방나일론 지퍼 가방 16.5 × 16.5 × 2.5 cm
원산지미국

활용 분야

게이지 교체가
잦은 현장

  • 유압 게이지 점검 — 10,000 psi 유압 게이지를 XT 라인에 바로 장착합니다.
  • NPT 트랜스미터 연결 — 수 NPT 트랜스미터를 XT 계통에 연결합니다.
  • XTHP 점검 구성 — XTHP 펌프에 게이지를 붙여 점검합니다.
  • 빠른 교체 작업 — 게이지를 자주 바꿀 때 렌치 없이 교체합니다.

선택 가이드

정격과 연결 방식으로
고르는 키트

이럴 때 (현장 조건·용량)권장 모델선택 이유
10,000 psi XT 계통에 연결할 때XTHA-KIT4렌치 없이 끼우는 암 NPT 퀵커넥트 3종입니다.
5,000 psi Quick-test 계통에 연결할 때QTHA-KIT23같은 용도로 5,000 psi 계통에는 Quick-test 계열을 사용합니다.
XT 포트 펌프에 기준기를 달 때XTHA-KIT3수나사와 암나사 기준기용 어댑터가 들어 있는 키트입니다.

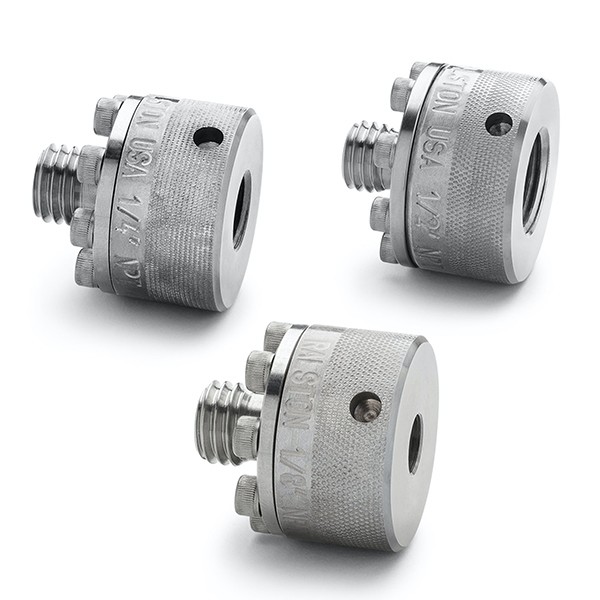

RALSTON INSTRUMENTS XTHA-KIT4 - 볼트가 둘러진 스테인리스 XT 어댑터 3종
볼트가 둘러진 스테인리스 XT 어댑터 3종

구성·옵션

XTHA-KIT4
구성품과 포장

구분내용
어댑터 3종1/8" · 1/4" · 1/2" 암 NPT 퀵커넥트 × 수 Quick-test XT, 스테인리스
보관나일론 지퍼 가방
별도 준비물게이지·트랜스미터와 XT 호스는 포함되지 않습니다.
