Ralston QTHA-KIT23 퀵 테스트 NPT 가스 키트 호스

Ralston QTHA-KIT23 퀵 테스트 NPT 가스 키트 호스

MODEL
QTHA-KIT23
브랜드
RALSTON INSTRUMENTS

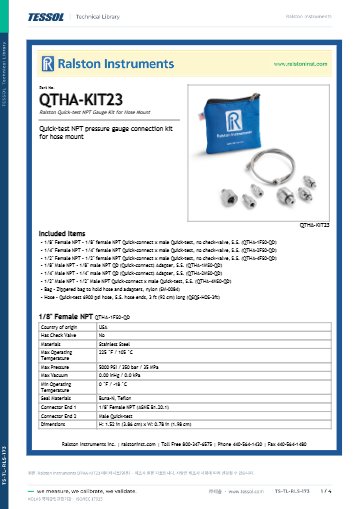

제품 자료
제품문의 구매하기

NPT 게이지를 호스 끝에
달아 쓰는 스테인리스 키트

Ralston QTHA-KIT23 호스 장착용 NPT 게이지 연결 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT23은 1/8"·1/4"·1/2" NPT 압력 게이지를 3 ft Quick-test 호스 끝에 장착하는 스테인리스 연결 키트(게이지 호스 키트)입니다. NPT 수·암 어댑터 6종이 들어 있어 5,000 psi 정격 계통의 교정실 게이지를 호스 끝에서 점검할 수 있습니다.

호스 정격은 6,900 psi이지만 어댑터가 5,000 psi이므로 키트는 낮은 쪽 값을 기준으로 합니다. 호스가 있어 게이지를 펌프에서 떼어 눈높이에 두고 읽을 수 있으며, 구성품 전체 무게는 820 g이고 16.5 × 16.5 × 2.5 cm 지퍼 가방에 담깁니다. (주)테솔이 국내에 공식 공급합니다.

6종

NPT 수·암 스테인리스 어댑터

3 ft

Quick-test 호스, 스테인리스 양끝

5,000 psi

어댑터 기준 키트 정격

820 g

지퍼 가방 포함 무게

특징

게이지를 펌프에서 떼어
호스 끝에 장착

핵심 특징현장에서 달라지는 점
NPT 수·암 어댑터 6종1/8", 1/4", 1/2" 게이지 나사의 크기와 수·암까지 맞춰 고를 수 있어, 나사 규격이 섞인 게이지도 한 키트로 점검합니다.
3 ft 스테인리스 호스게이지를 펌프에서 떨어진 위치에 장착하므로 시선 높이에서 지시값을 읽을 수 있습니다.
퀵 디스커넥트 연결게이지 교체 때 호스를 손으로 분리하므로 여러 게이지를 연속 점검하는 시간이 짧아집니다.
스테인리스 어댑터와 호스어댑터와 호스 양끝이 같은 스테인리스 소재라 연결부 전체의 사양을 한 번에 검토할 수 있습니다.
지퍼 나일론 가방호스와 어댑터를 한 곳에 보관하므로 이동 점검에서 부품을 놓칠 위험이 줄어듭니다.

장착 방식

호스 끝 장착과
펌프 직결의 차이

KIT23은 호스 끝에 게이지를 다는 방식입니다. 같은 NPT 게이지를 펌프 위에 바로 올리려면 QTHA-KIT24를 선택하세요. 두 키트는 Quick-test 끝의 수·암이 달라 서로 바꿔 쓸 수 없고, 이 키트의 어댑터는 반대쪽이 수 Quick-test라 양끝이 암인 호스와 맞물립니다.

  • 암 NPT 어댑터(게이지 수나사용): QTHA-1FS0-QD, QTHA-2FS0-QD, QTHA-4FS0-QD
  • 수 NPT 어댑터(게이지 암나사용): QTHA-1MS0-QD, QTHA-2MS0-QD, QTHA-4MS0-QD
  • 1/2" 수 NPT 어댑터(QTHA-4MS0-QD)의 상한 사용 온도는 60 °C이고 나머지 5종은 105 °C입니다.

게이지를 호스 끝에서 읽는 구성

호스 끝 어댑터에 게이지를 체결하고 펌프로 압력을 올리면, 호스 길이만큼 떨어진 자리에서 지시값을 확인할 수 있습니다. 호스 최소 굽힘 반경이 26 mm이므로 급하게 꺾지 않는 경로로 배치하세요.

사양

어댑터 6종과
호스·키트 사양

어댑터 6종은 한 표에서 비교하고, 호스와 키트의 공통 값은 아래 표에 정리했습니다.

NPT 어댑터 6종

항목1/8" 암1/4" 암1/2" 암1/8" 수1/4" 수1/2" 수
품번QTHA-1FS0-QDQTHA-2FS0-QDQTHA-4FS0-QDQTHA-1MS0-QDQTHA-2MS0-QDQTHA-4MS0-QD
소재스테인리스스테인리스스테인리스스테인리스스테인리스스테인리스
계기 쪽 연결부1/8" 암 NPT1/4" 암 NPT1/2" 암 NPT1/8" 수 NPT1/4" 수 NPT1/2" 수 NPT
상한 사용 온도105 °C105 °C105 °C105 °C105 °C60 °C
최저 사용 온도-18 °C-18 °C-18 °C-18 °C해당 없음-18 °C
무게54 g74 g150 g63 g100 g225 g
높이 × 폭3.86 × 1.98 cm4.24 × 2.39 cm4.29 × 3.53 cm4.45 × 2.21 cm4.78 × 2.54 cm5.66 × 3.45 cm

호스와 키트 공통 사양

항목사양
구성스테인리스 NPT 어댑터 6종, Quick-test 호스 1개, 지퍼 나일론 가방 1개
반대쪽 커넥터수 Quick-test (전 어댑터)
나사 규격NPT (ASME B1.20.1)
어댑터 정격5,000 psi / 350 bar / 35 MPa
씰Buna-N, Teflon
체크밸브없음 (암 어댑터 기준)
최대 진공암 어댑터 0 inHg (0 kPa)
1/4" 수 NPT 어댑터 파열 압력20,000 psi / 1,380 bar / 140 MPa
Quick-test 호스QSQS-HOS-3ft, 3 ft (0.91 m), 스테인리스 양끝
호스 정격 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 내경 / 외경3.00 mm / 6.00 mm
호스 최소 굽힘 반경26 mm (1 in)
호스 사용 온도-40 ~ 60 °C
호스 최대 진공-30 inHg / -101.6 kPa
호스 사용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
호스 무게70 g
보관 가방SM-0084 지퍼 나일론, 16.5 × 16.5 × 2.5 cm (가방 85 g)
키트 무게820 g
원산지미국

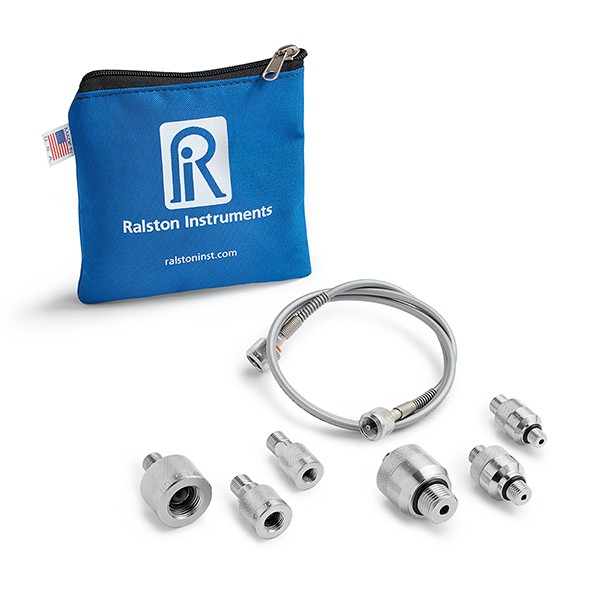

RALSTON INSTRUMENTS QTHA-KIT23 - 파우치와 호스, 스테인리스 어댑터 키트 구성품
파우치와 호스, 스테인리스 어댑터 키트 구성품

활용 분야

호스 끝 게이지
점검 현장

  • 압력 게이지 교정 — NPT 게이지를 호스 끝에 장착하고 펌프 압력으로 지시값을 대조합니다.
  • 나사 크기가 섞인 게이지 — 1/8"·1/4"·1/2" 게이지를 어댑터만 바꿔 한 호스로 연속 점검합니다.
  • 현장 점검 — 호스로 게이지 위치를 옮겨 가며 설비 옆에서 점검합니다.
  • 교정실 작업 — 게이지를 바꿔 끼우며 여러 대를 확인합니다.

선택 가이드

NPT·BSPP 게이지
장착 방식별 키트 선택

이럴 때 (나사·장착 방식)권장 키트선택 이유
NPT 게이지를 호스 끝에 달 때QTHA-KIT23NPT 수·암 스테인리스 어댑터 6종과 3 ft 호스를 한 키트로 갖춥니다.
NPT 게이지를 펌프 위에 바로 올릴 때QTHA-KIT24암 Quick-test 끝 어댑터 3종이라 펌프 포트에 바로 꽂으며, 호스는 들어 있지 않습니다.
BSPP 게이지를 호스 끝에 달 때QTHA-KIT25게이지 나사가 BSPP이면 호스 끝 장착용 BSPP 구성을 선택합니다.
BSPP 게이지를 펌프 위에 바로 올릴 때QTHA-KIT26게이지 나사가 BSPP이고 펌프 위에 바로 올릴 때는 펌프 직결용 BSPP 구성이 맞습니다.

구성·옵션

QTHA-KIT23
구성품과 품번

  • 암 NPT 어댑터: QTHA-1FS0-QD, QTHA-2FS0-QD, QTHA-4FS0-QD
  • 수 NPT 어댑터: QTHA-1MS0-QD, QTHA-2MS0-QD, QTHA-4MS0-QD
  • 3 ft Quick-test 호스: QSQS-HOS-3ft
  • 지퍼 나일론 가방: SM-0084
  • 별매 품목은 없으며 위 구성품이 모두 포함됩니다.
