Ralston QTHA-KIT22 퀵 테스트 DP 트랜스미터 키트 호스

MODEL: QTHA-KIT22
브랜드: RALSTON INSTRUMENTS

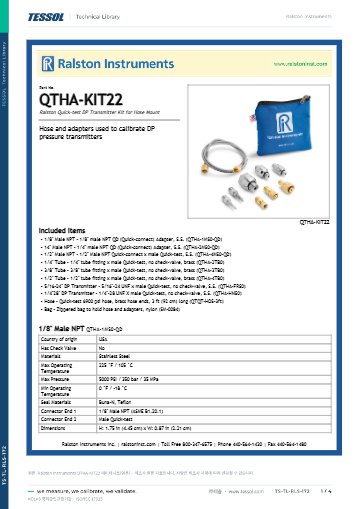

제품 자료: 데이터시트(영문)

Ralston 종합 카탈로그

Ralston 커넥터 카탈로그

LC20 매뉴얼(한글)

제품문의 구매하기

DP 트랜스미터 플랜지에
호스를 잇는 교정 키트

Ralston QTHA-KIT22 호스 연결용 DP 트랜스미터 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT22는 5/16-24 UNF·1/4-28 UNF 플랜지 나사를 가진 차압(DP) 트랜스미터를 3 ft Quick-test 호스로 펌프에 연결하는 교정 키트입니다. DP 어댑터 2종과 NPT 퀵커넥트 3종, 튜브 어댑터 3종을 한 가방에 담았습니다.

어댑터 정격은 5,000 psi, 호스는 6,900 psi이므로 키트 정격은 낮은 쪽을 따르며, 호스 파열 압력은 27,000 psi입니다. 전체 무게는 755 g이고 16.5 × 16.5 × 2.5 cm 지퍼 가방에 담겨 현장 교정 가방 한쪽에 들어갑니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

8종

DP·NPT·튜브 어댑터 구성

3 ft

Quick-test 호스 길이

5,000 psi

키트 정격(350 bar · 35 MPa)

755 g

지퍼 가방 포함 무게

특징

플랜지 나사부터
튜브까지 한 가방

핵심 특징	현장에서 달라지는 점
DP 어댑터 5/16-24·1/4-28 UNF	대표 DP 트랜스미터의 플랜지 나사에 직접 체결하므로 별도 변환 부품 없이 호스를 연결합니다.
NPT 퀵커넥트 1/8"·1/4"·1/2"	트랜스미터 외에 NPT 게이지나 라인 포트도 같은 키트로 연결합니다.
튜브 어댑터 1/4"·3/8"·1/2"	튜브 연결 계기를 Quick-test로 바꿔 교정 라인에 편입합니다.
3 ft Quick-test 호스	양끝이 황동이며 파열 압력이 높아 펌프와 계기 사이 거리를 여유 있게 확보합니다.
지퍼 나일론 가방	어댑터 8종과 호스를 한 곳에 보관하므로 현장에서 부품을 빠뜨릴 위험이 줄어듭니다.

호환 기종

트랜스미터 기종별
어댑터 선택

DP 어댑터는 플랜지 나사 크기로 기종이 갈립니다. 5/16-24 어댑터(QTHA-FRS0)는 Rosemount 2051·3051, Yokogawa EJ, Foxboro IDP10·IDP15·IDP31·IDP32·IMV25 계열에 맞고, Anderson Greenwood M25·M251 블록 앤 블리드 밸브 포트에도 사용합니다. 1/4-28 어댑터(QTHA-HNS0)는 Honeywell SmartLine ST700·ST800에 맞습니다.

5/16-24 UNF 어댑터 QTHA-FRS0: Rosemount, Yokogawa, Foxboro 계열과 M25·M251 밸브 포트
1/4-28 UNF 어댑터 QTHA-HNS0: Honeywell SmartLine ST700·ST800
DP 어댑터 2종의 상한 사용 온도는 60 °C이므로 고온 배관 근처 작업은 온도를 먼저 확인합니다.

DP 트랜스미터에 호스 연결

트랜스미터 플랜지 포트에 DP 어댑터를 체결하고 3 ft 호스를 이어 펌프에서 압력을 가합니다. 호스 최소 굽힘 반경은 26 mm이므로 급하게 꺾지 않도록 경로를 잡습니다.

사양

어댑터 3계열과
호스·키트 사양

아래 사양은 NPT 퀵커넥트·튜브 어댑터, DP 트랜스미터용 어댑터, 호스와 키트 공통 사양의 세 묶음으로 나누어 정리했습니다.

NPT 퀵커넥트와 튜브 어댑터

항목	1/8" NPT 수	1/4" NPT 수	1/2" NPT 수	1/4" 튜브	3/8" 튜브	1/2" 튜브
품번	QTHA-1MS0-QD	QTHA-2MS0-QD	QTHA-4MS0-QD	QTHA-2TB0	QTHA-3TB0	QTHA-4TB0
소재	스테인리스	스테인리스	스테인리스	황동	황동	황동
계기 쪽 연결부	1/8" 수 NPT	1/4" 수 NPT	1/2" 수 NPT	1/4" 수 튜브 피팅	3/8" 수 튜브 피팅	1/2" 수 튜브 피팅
상한 사용 온도	105 °C	105 °C	60 °C	105 °C	105 °C	105 °C
씰	Buna-N, Teflon	Buna-N, Teflon	Buna-N, Teflon	Buna-N	Buna-N	Buna-N
무게	63 g	100 g	225 g	33 g	45 g	81 g
높이 × 폭	4.45 × 2.21 cm	4.78 × 2.54 cm	5.66 × 3.45 cm	3.73 × 1.42 cm	3.89 × 1.83 cm	4.32 × 2.54 cm

DP 트랜스미터 어댑터

항목	5/16-24 DP 어댑터	1/4-28 DP 어댑터
품번	QTHA-FRS0	QTHA-HNS0
소재 / 씰	스테인리스 / Buna-N	스테인리스 / Buna-N
호환 기종	Rosemount 2051·3051, Yokogawa EJ, Foxboro IDP10·IDP15·IDP31·IDP32·IMV25, Anderson Greenwood M25·M251 블록 앤 블리드 밸브	Honeywell SmartLine ST700·ST800
상한 사용 온도	60 °C (140 °F)	60 °C (140 °F)
렌치 크기	15 mm (9/16 in)	15 mm (9/16 in)
사용 매체	공기, 불활성 가스, 천연가스, 석유계 오일, 물	공기, 불활성 가스, 천연가스, 석유계 오일, 물
무게	33 g	27 g
높이 × 폭	5.49 × 1.42 cm	5.13 × 1.42 cm

호스와 키트 공통 사양

항목	사양
키트 정격	5,000 psi / 350 bar / 35 MPa
반대쪽 커넥터	수 Quick-test (전 어댑터)
체크밸브	없음
Quick-test 호스	QTQT-HOS-3ft, 3 ft (0.91 m), 황동 양끝
호스 정격 압력	6,900 psi / 475 bar / 48 MPa
호스 파열 압력	27,000 psi / 1,860 bar / 185 MPa
호스 내경 / 외경	3.00 mm / 6.00 mm
호스 최소 굽힘 반경	26 mm (1 in)
호스 사용 온도	-40 ~ 60 °C
호스 최대 진공	-30 inHg / -101.6 kPa
호스 사용 매체	공기, 불활성 가스, 천연가스, 석유계 오일, 물
호스 무게	76 g
1/4" NPT 수 어댑터 파열 압력	20,000 psi / 1,380 bar / 140 MPa
보관 가방	SM-0084 지퍼 나일론, 16.5 × 16.5 × 2.5 cm (가방 85 g)
키트 무게	755 g
원산지	미국

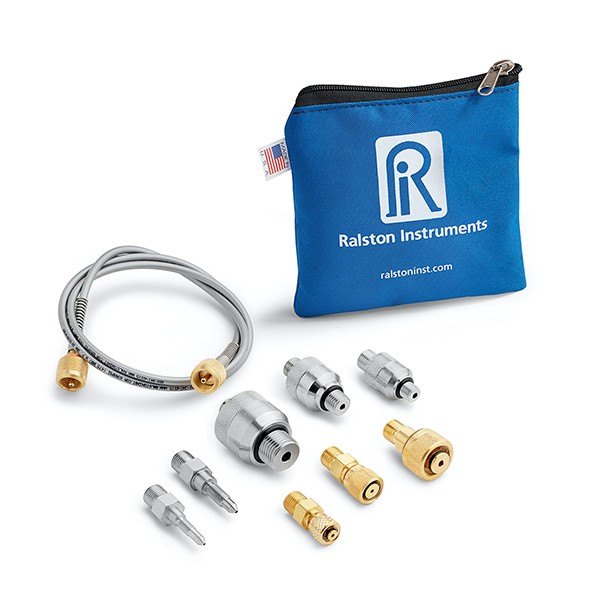

파우치와 호스, 다양한 어댑터로 이루어진 키트

활용 분야

DP 교정이 필요한
현장

차압 트랜스미터 교정 — 5/16-24·1/4-28 플랜지 포트에 어댑터를 달고 펌프 압력으로 출력 신호를 대조합니다.
블록 앤 블리드 밸브 포트 — M25·M251 밸브 포트에 맞는 어댑터로 가압 연결합니다.
NPT 게이지·라인 연결 — NPT 수 퀵커넥트로 게이지나 라인 포트를 호스에 연결합니다.
튜브 계기 점검 — 1/4"·3/8"·1/2" 튜브 연결 계기를 Quick-test로 전환해 점검합니다.

선택 가이드

소재와 연결 방식별
권장 키트

이럴 때 (소재·연결 방식)	권장 키트	선택 이유
황동 튜브 어댑터와 황동 끝 호스로 충분할 때	QTHA-KIT22	구성과 정격이 같고 튜브 어댑터·호스 끝이 황동입니다.
튜브 어댑터와 호스 끝을 스테인리스로 맞출 때	QTHA-KIT22-SS	튜브 어댑터와 호스 끝이 스테인리스이고 무게는 705 g입니다.
벤트·블리드 포트로 가압할 때	QTHA-KIT30	벤트·블리드 포트에 꽂는 스팅어 어댑터 5종과 3 ft 호스가 들어 있습니다.
NPT 게이지를 호스 끝에 달 때	QTHA-KIT23	1/8"·1/4"·1/2" NPT 수·암 어댑터가 호스 끝 장착용입니다.

구성·옵션

구성품과
별도 선택 품목

1/8", 1/4", 1/2" NPT 수 퀵커넥트 어댑터: QTHA-1MS0-QD, QTHA-2MS0-QD, QTHA-4MS0-QD
1/4", 3/8", 1/2" 튜브 어댑터: QTHA-2TB0, QTHA-3TB0, QTHA-4TB0
DP 트랜스미터 어댑터: QTHA-FRS0 (5/16-24), QTHA-HNS0 (1/4-28)
3 ft Quick-test 호스: QTQT-HOS-3ft, 지퍼 나일론 가방: SM-0084
호스 추가 구매: QTQT-HOS-2ft 또는 QTQT-HOS-3ft를 따로 선택합니다.

함께 검토하는
호스·게이지 키트

QTHA-KIT22는 어떤 차압 트랜스미터 기종에 맞습니까?
5/16-24 어댑터는 Rosemount 2051·3051, Yokogawa EJ, Foxboro 일부 기종에, 1/4-28 어댑터는 Honeywell SmartLine ST700·ST800에 맞습니다. 기종을 알려 주시면 해당 어댑터를 안내해 드립니다.
QTHA-KIT22-SS와 무엇이 다릅니까?
튜브 어댑터와 호스 끝 소재가 다릅니다. KIT22는 황동, KIT22-SS는 스테인리스이며 구성과 정격은 같습니다.
벤트 포트로 가압하는 어댑터도 있습니까?
네, QTHA-KIT30이 해당됩니다. 벤트·블리드 포트에 꽂는 스팅어 어댑터 5종과 3 ft 호스가 들어 있습니다.
호스만 따로 구매할 수 있습니까?
네, QTQT-HOS-2ft 또는 QTQT-HOS-3ft를 따로 고를 수 있습니다.
호스와 어댑터 정격이 다른데 키트 정격은 어떻게 정해집니까?
키트는 낮은 쪽인 어댑터 5,000 psi를 따릅니다. 호스 정격 6,900 psi는 호스 단독 기준입니다.
