Ralston QTHA-KIT22-SS 호스 연결용 DP 트랜스미터 키트 (스테인리스)

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT22-SS는 황동 KIT22의 구성을 유지하면서 튜브 어댑터 3종과 3 ft Quick-test 호스 끝을 스테인리스로 바꾼 차압(DP) 트랜스미터 교정 키트입니다. 5/16-24·1/4-28 UNF 플랜지 나사 기종에 어댑터 8종으로 대응합니다.

소재가 달라지면서 전체 무게는 705 g으로 KIT22보다 50 g 가볍고, 정격은 어댑터 5,000 psi와 호스 6,900 psi 가운데 낮은 쪽을 따른 5,000 psi로 같습니다. 연결 대상이 스테인리스 배관과 계기 중심인 현장이라면 소재를 맞춰 구성하는 쪽이 규격 검토에 편합니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

8종

DP·NPT·튜브 어댑터

705 g

지퍼 가방 포함 무게

6,900 psi

Quick-test 호스 정격

60 °C

DP 어댑터 상한 사용 온도

특징

스테인리스로 맞춘
DP 교정 키트

핵심 특징현장에서 달라지는 점
스테인리스 튜브 어댑터 3종1/4"·3/8"·1/2" 튜브 계기와 어댑터 소재를 같게 맞춰 소재 혼합 관련 사양 검토를 줄입니다.
스테인리스 끝 3 ft 호스호스 양끝까지 스테인리스라 계기 쪽 연결부 전체를 한 소재로 통일합니다.
DP 어댑터 5/16-24·1/4-28황동 키트와 같은 호환 기종을 대응하므로 교정 절차를 그대로 유지합니다.
NPT 퀵커넥트 3종1/8"·1/4"·1/2" NPT 포트를 같은 키트로 연결합니다.
더 가벼운 705 g황동 키트보다 가벼워 순회 교정 가방의 부담이 줄어듭니다.

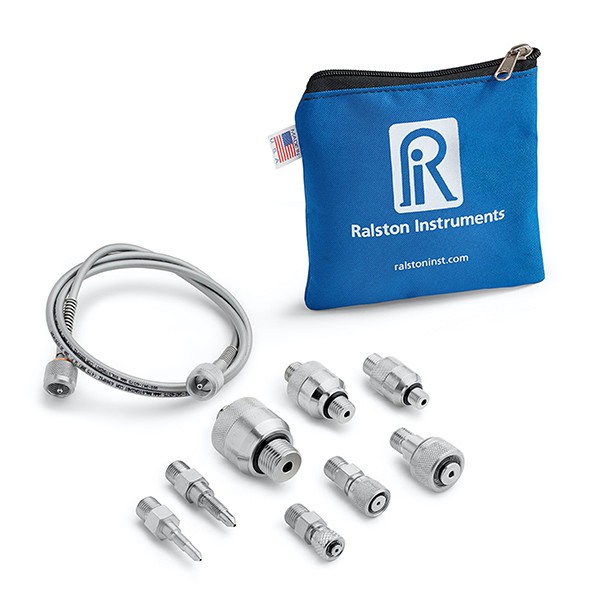

RALSTON INSTRUMENTS QTHA-KIT22-SS - 파우치와 호스, 스테인리스 어댑터 키트
파우치와 호스, 스테인리스 어댑터 키트

소재 비교

황동 KIT22와
달라지는 부분

두 키트에서 달라지는 부분은 튜브 어댑터의 소재와 품번, 호스 끝 소재, 무게입니다. NPT 퀵커넥트와 DP 어댑터는 처음부터 스테인리스라 같습니다.

항목QTHA-KIT22-SSQTHA-KIT22
튜브 어댑터 (1/4"·3/8"·1/2")스테인리스 QTHA-2TS0 · 3TS0 · 4TS0황동 QTHA-2TB0 · 3TB0 · 4TB0
Quick-test 호스 3 ftQSQS-HOS-3ft, 스테인리스 양끝QTQT-HOS-3ft, 황동 양끝
호스 무게70 g76 g
키트 무게705 g755 g
NPT 퀵커넥트 · DP 어댑터스테인리스 (동일)스테인리스 (동일)

스테인리스 끝 호스의 연결부

호스는 양끝이 스테인리스이고 정격 6,900 psi, 파열 압력 27,000 psi입니다. 최소 굽힘 반경 26 mm를 지켜 경로를 잡으면 연결부에 하중이 몰리지 않습니다.

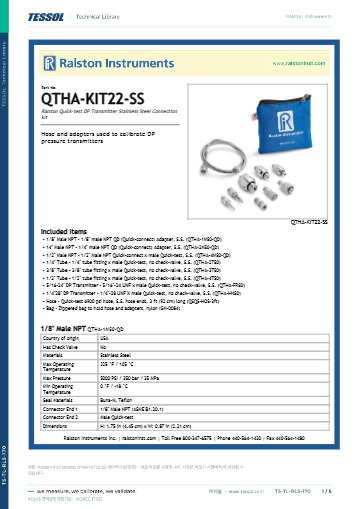

사양

어댑터 3계열과
호스·키트 공통 사양

아래 사양표는 NPT 퀵커넥트·튜브 어댑터, DP 트랜스미터 어댑터, 호스와 키트 공통 사양의 세 묶음입니다.

NPT 퀵커넥트와 튜브 어댑터

항목1/8" NPT 수1/4" NPT 수1/2" NPT 수1/4" 튜브3/8" 튜브1/2" 튜브
품번QTHA-1MS0-QDQTHA-2MS0-QDQTHA-4MS0-QDQTHA-2TS0QTHA-3TS0QTHA-4TS0
소재스테인리스스테인리스스테인리스스테인리스스테인리스스테인리스
계기 쪽 연결부1/8" 수 NPT1/4" 수 NPT1/2" 수 NPT1/4" 수 튜브 피팅3/8" 수 튜브 피팅1/2" 수 튜브 피팅
상한 사용 온도105 °C105 °C60 °C105 °C105 °C105 °C
씰Buna-N, TeflonBuna-N, TeflonBuna-N, TeflonBuna-NBuna-NBuna-N
높이 × 폭4.45 × 2.21 cm4.78 × 2.54 cm5.66 × 3.45 cm3.73 × 1.42 cm3.89 × 1.83 cm4.32 × 2.54 cm

DP 트랜스미터 어댑터

항목5/16-24 DP 어댑터1/4-28 DP 어댑터
품번QTHA-FRS0QTHA-HNS0
소재 / 씰스테인리스 / Buna-N스테인리스 / Buna-N
호환 기종Rosemount 2051·3051, Yokogawa EJ, Foxboro IDP10·IDP15·IDP31·IDP32·IMV25, Anderson Greenwood M25·M251 블록 앤 블리드 밸브Honeywell SmartLine ST700·ST800
상한 사용 온도60 °C (140 °F)60 °C (140 °F)
렌치 크기15 mm (9/16 in)15 mm (9/16 in)
사용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물공기, 불활성 가스, 천연가스, 석유계 오일, 물
무게33 g27 g
높이 × 폭5.49 × 1.42 cm5.13 × 1.42 cm

호스와 키트 공통 사양

항목사양
키트 정격5,000 psi / 350 bar / 35 MPa
반대쪽 커넥터수 Quick-test (전 어댑터)
체크밸브없음
Quick-test 호스QSQS-HOS-3ft, 3 ft (0.91 m), 스테인리스 양끝
호스 정격 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 내경 / 외경3.00 mm / 6.00 mm
호스 최소 굽힘 반경26 mm (1 in)
호스 사용 온도-40 ~ 60 °C
호스 최대 진공-30 inHg / -101.6 kPa
호스 사용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
호스 무게70 g
튜브 어댑터 무게 (1/4" · 1/2")30 g · 75 g
NPT 수 어댑터 무게 (1/8" · 1/4" · 1/2")63 g · 100 g · 225 g
1/4" NPT 수 어댑터 파열 압력20,000 psi / 1,380 bar / 140 MPa
보관 가방SM-0084 지퍼 나일론, 16.5 × 16.5 × 2.5 cm (가방 85 g)
키트 무게705 g
원산지미국

활용 분야

스테인리스 구성이
맞는 현장

  • 차압 트랜스미터 교정 — DP 어댑터와 스테인리스 끝 호스로 플랜지 포트를 펌프에 연결합니다.
  • 스테인리스 튜브 라인 — 튜브 계기를 스테인리스 어댑터로 Quick-test에 편입합니다.
  • NPT 게이지 연결 — NPT 수 퀵커넥트로 게이지를 호스에 연결해 지시값을 확인합니다.

선택 가이드

소재와 연결 방식별
권장 키트

이럴 때 (소재·연결 방식)권장 키트선택 이유
튜브 어댑터와 호스 끝을 스테인리스로 맞출 때QTHA-KIT22-SS스테인리스 튜브 어댑터와 스테인리스 끝 호스입니다.
황동 구성으로 충분할 때QTHA-KIT22구성과 정격은 같고 튜브 어댑터·호스 끝이 황동입니다.
벤트·블리드 포트로 가압할 때QTHA-KIT30벤트·블리드 포트용 스팅어 어댑터 5종과 3 ft 호스입니다.
NPT 게이지를 호스 끝에 달 때QTHA-KIT23스테인리스 NPT 어댑터 6종이 호스 끝 장착용입니다.

구성·옵션

구성품과
별도 선택 품목

  • NPT 수 퀵커넥트 어댑터: QTHA-1MS0-QD, QTHA-2MS0-QD, QTHA-4MS0-QD
  • 튜브 어댑터: QTHA-2TS0, QTHA-3TS0, QTHA-4TS0
  • DP 트랜스미터 어댑터: QTHA-FRS0, QTHA-HNS0
  • 지퍼 나일론 가방: SM-0084
  • 호스: 구성에 3 ft 스테인리스 끝 호스가 포함됩니다. 황동 끝 호스는 QTQT-HOS-2ft, QTQT-HOS-3ft로 따로 고를 수 있습니다.
