Ralston QTHA-KIT6-3ft 퀵 테스트 호스 키트(3 ft hoses, 1/4, 1/8 (M) x (M) no check-valve, 황동)

Ralston QTHA-KIT6-3ft 퀵 테스트 호스 키트(3 ft hoses, 1/4, 1/8 (M) x (M) no check-valve, 황동)

MODEL
QTHA-KIT6-3ft
브랜드
RALSTON INSTRUMENTS

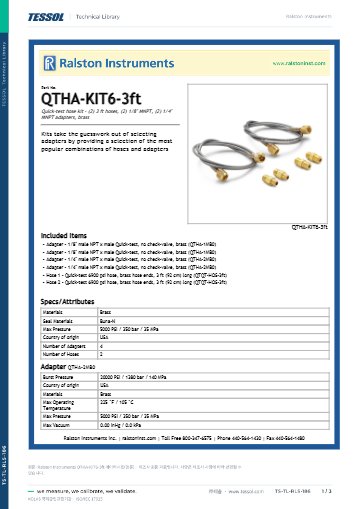

제품 자료
제품문의 구매하기

호스 2개와 어댑터 4개를
묶은 3 ft 호스 기본 키트

Ralston QTHA-KIT6-3ft Quick-test 호스 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT6-3ft는 3 ft(92 cm) Quick-test 호스 2개와 1/8"·1/4" NPT 수나사 황동 어댑터 4개를 묶은 기본 연결 키트(압력 교정용 호스 세트)입니다. 어댑터를 따로 고르지 않고 펌프·기준기·시험 대상을 바로 연결하도록 구성했습니다.

호스 정격은 6,900 psi이고, 어댑터와 조립한 키트 정격은 5,000 psi(350 bar)입니다. 키트 무게가 240 g으로 가벼워 공구 가방에 넣어 다니기 좋습니다. (주)테솔이 국내에 공식 공급합니다.

3 ft

호스 길이, 92 cm 두 줄

4개

황동 NPT 어댑터

5,000 psi

키트 정격, 350 bar

240 g

키트 무게

특징

기본 연결에
필요한 만큼만

핵심 특징현장에서 달라지는 점
황동 NPT 어댑터 4개1/8"와 1/4" NPT 수 어댑터가 2개씩 있어 두 호스를 같은 규격 또는 서로 다른 규격으로 구성할 수 있습니다.
수 Quick-test 끝어댑터의 Quick-test 쪽이 모두 수 연결구라 호스 암 끝과 렌치 없이 맞물립니다.
3 ft 호스 두 줄92 cm 호스가 기준기용과 시험 대상용으로 나뉘어 벤치 교정에서 선이 꼬이지 않습니다.
양끝 황동 호스호스 끝이 황동이라 접속부 마모가 적고 6,900 psi까지 견딥니다.
체크밸브 없음어댑터에 체크밸브가 없어 압력이 호스 전체로 그대로 전달됩니다.
26 mm 굽힘 반경보관할 때 호스를 26 mm(1 in)보다 작은 반경으로 꺾지 않아야 합니다.

두 줄 연결

기준기와 시험 대상을
나눠 잇는 구성

호스 한 줄은 기준기, 한 줄은 시험 대상입니다

Quick-test 포트를 두 개 가진 Ralston 펌프 DPPV · DCAP · QTHP에서는 두 줄을 각각 다른 포트에 꽂아 기준기와 시험 대상을 분리합니다. 같은 포트에서 분기하는 구성보다 압력 안정까지 걸리는 시간이 짧아집니다.

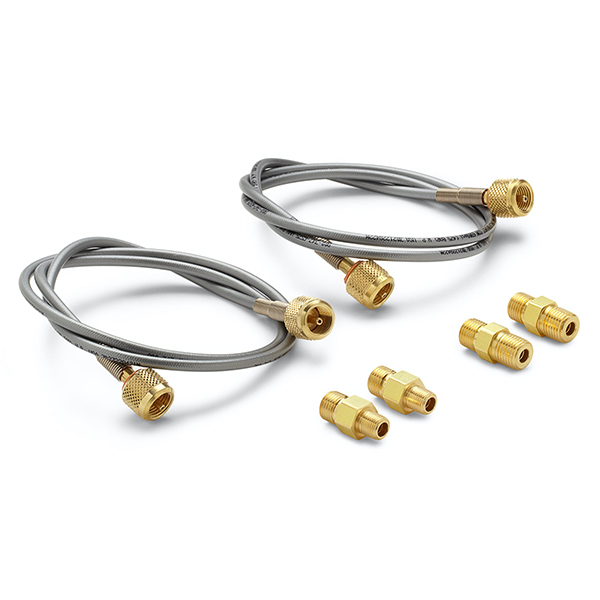

RALSTON INSTRUMENTS QTHA-KIT6-3ft - 황동 어댑터와 스테인리스 편조 호스 2개 구성품
황동 어댑터와 스테인리스 편조 호스 2개 구성품

진공 구분

호스와 어댑터의
진공 한계

진공 한계는 어댑터 기준입니다

호스 단독은 -30 inHg(-101.6 kPa)까지 견디지만 어댑터의 최대 진공은 0 InHg입니다. 이 키트는 양압 교정용이므로 진공 작업에는 조립 전 어댑터 한계를 먼저 확인하세요.

사양

키트 정격과
호스 · 어댑터 사양

항목사양
제조국미국
구성1/8" NPT 수 × 수 Quick-test 2개 · 1/4" NPT 수 × 수 Quick-test 2개 · 3 ft Quick-test 호스 2개
어댑터 소재황동
씰Buna-N
체크밸브없음
키트 정격5,000 psi / 350 bar / 35 MPa
호스 최대 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
1/4" 어댑터 파열 압력20,000 psi / 1,380 bar / 140 MPa
호스 길이3 ft (92 cm), 양끝 황동
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm (1 in)
호스 최대 진공-30 inHg / -101.6 kPa
호스 사용 온도-40 °C ~ 60 °C
호스 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
호스 색상은색
어댑터 사용 온도-18 °C ~ 105 °C
1/8" 어댑터 길이 · 너비31 mm · 15 mm
1/4" 어댑터 길이 · 너비33 mm · 15 mm
렌치 크기9/16 in / 15 mm
무게240 g
포장 크기30.5 × 22.9 × 2.5 cm

활용 분야

호스 두 줄이
필요한 교정 작업

  • 펌프와 기준기 연결 — 한 줄은 기준기, 다른 줄은 시험 대상으로 나눕니다.
  • 트랜스미터·게이지 현장 교정 — 1/8" · 1/4" NPT 나사 계기에 맞춰 연결합니다.
  • 근접 장비 연결 — 3 ft 길이로 가까운 장비 사이를 깔끔하게 연결합니다.
  • 정기 점검 세트 — 240 g 키트를 점검 가방에 상시 비치합니다.

선택 가이드

호스 길이와
나사 구성별 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
장비가 가까이 놓여 있을 때QTHA-KIT6-3ft3 ft(92 cm) 호스가 들어 있고 키트 무게는 240 g입니다.
펌프에서 떨어진 위치까지 이어야 할 때QTHA-KIT6-6ft6 ft(1.83 m) 호스가 들어 있고 키트 무게는 335 g입니다.
NPT 1/8" · 1/4" 외 나사가 필요할 때QTHA-KIT4어댑터 20개의 범용 케이스 구성

구성·옵션

QTHA-KIT6-3ft
구성품과 준비 항목

구분내용비고
구성품NPT 수 어댑터 4개, 3 ft 호스 2개황동
품번QTHA-KIT6-3ft6 ft형은 QTHA-KIT6-6ft
별매Ralston 펌프 DPPV · DCAP · QTHP외부 준비
