Ralston QTHA-KIT6-6ft 퀵 테스트 호스 키트 (6 ft hoses, 1/4, 1/8 (M) x (M) no check-valve, 황동)

Ralston QTHA-KIT6-6ft 퀵 테스트 호스 키트 (6 ft hoses, 1/4, 1/8 (M) x (M) no check-valve, 황동)

MODEL
QTHA-KIT6-6ft
브랜드
RALSTON INSTRUMENTS

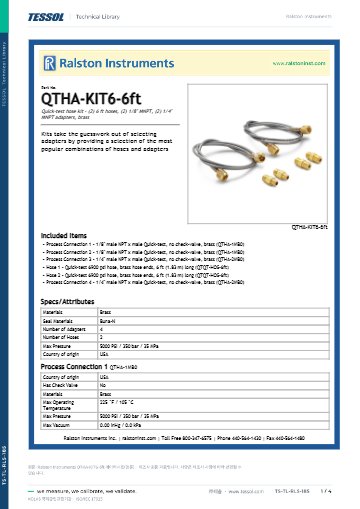

제품 자료
제품문의 구매하기

펌프에서 떨어진 장비까지 닿는
1.83 m 호스 2개 키트

Ralston QTHA-KIT6-6ft Quick-test 호스 키트

견적 받기

Ralston 국내 정식 공급 파트너

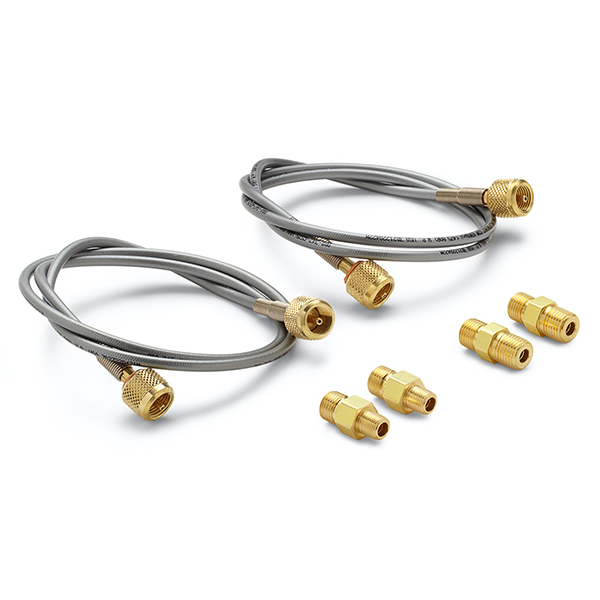

Ralston QTHA-KIT6-6ft는 6 ft(1.83 m) Quick-test 호스 2개와 1/8"·1/4" NPT 수나사 황동 어댑터 4개를 묶은 긴 호스 키트(압력 교정용 호스 세트)입니다. 펌프에서 떨어진 위치의 기준기와 시험 대상까지 여유 있게 연결합니다.

3 ft형 QTHA-KIT6-3ft와 어댑터 4개 구성 및 정격이 같고, 호스 길이만 두 배여서 무게가 240 g에서 335 g으로 늘어납니다. 키트 정격은 호스 6,900 psi와 어댑터 5,000 psi 중 낮은 값을 따르며, (주)테솔이 국내에 공식 공급합니다.

6 ft

호스 길이, 1.83 m 두 줄

335 g

키트 무게

4개

황동 NPT 어댑터

5,000 psi

키트 정격, 350 bar

특징

거리를 늘린
호스 키트

핵심 특징현장에서 달라지는 점
6 ft 호스 두 줄펌프를 두는 자리와 계기 위치가 떨어진 설비에서도 호스를 팽팽히 당기지 않고 연결합니다.
황동 NPT 어댑터 4개1/8"와 1/4" NPT 수 어댑터가 각 2개라 일반 게이지 포트 두 규격을 모두 처리합니다.
수 Quick-test 끝어댑터 끝이 모두 수 연결구라 호스 암 끝에 손으로 끼웁니다.
양끝 황동 호스호스 양끝이 황동이며 단독 6,900 psi까지 견뎌 접속부 여유가 있습니다.
높은 파열 압력호스 파열 압력이 27,000 psi라 5,000 psi 시험에 충분한 안전 여유가 남습니다.
체크밸브 없음어댑터에 체크밸브가 없어 긴 호스 끝까지 압력이 그대로 전달됩니다.

호스 길이

3 ft와 6 ft 중
호스 길이 선택

장비 배치에 따라 길이를 정합니다

펌프와 시험 대상이 한 작업대에 놓이면 3 ft로 충분하지만, 설비 반대편의 계기를 연결할 때는 6 ft가 필요합니다. 호스가 길어지면 압력을 전달하는 내부 체적이 늘어 목표 압력까지 펌핑 횟수가 조금 늘어납니다.

호스 취급

긴 호스의
굽힘 반경 관리

26 mm보다 작게 꺾지 않습니다

호스 최소 굽힘 반경은 26 mm(1 in)입니다. 6 ft 호스는 접힘이 생기기 쉬우므로 보관 때 느슨한 고리로 감고 어댑터 접속부에 하중이 걸리지 않게 늘어뜨리세요.

사양

6 ft 키트의
호스 · 어댑터 사양

항목사양
제조국미국
구성1/8" NPT 수 × 수 Quick-test 2개 · 1/4" NPT 수 × 수 Quick-test 2개 · 6 ft Quick-test 호스 2개
어댑터 소재황동
씰Buna-N
체크밸브없음
키트 정격5,000 psi / 350 bar / 35 MPa
호스 최대 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 길이6 ft (1.83 m), 양끝 황동
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm (1 in)
호스 최대 진공-30 inHg / -101.6 kPa
호스 사용 온도-40 °C ~ 60 °C
호스 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
호스 색상은색
어댑터 사용 온도-18 °C ~ 105 °C
1/8" 어댑터 길이31 mm
1/4" 어댑터 길이33 mm
어댑터 너비15 mm
렌치 크기9/16 in / 15 mm
무게335 g
포장 크기30.5 × 22.9 × 2.5 cm

활용 분야

거리가 필요한
연결 작업

  • 펌프에서 떨어진 시험 대상 연결 — 6 ft 호스로 배치 거리를 확보합니다.
  • 기준기와 트랜스미터 병행 교정 — 호스를 한 줄씩 나눠 꽂아 동시에 대조합니다.
  • 넓은 작업대의 장비 배치 — 호스를 펴서 장비 위치를 자유롭게 정합니다.
  • 트랜스미터·게이지 교정 — 1/8" · 1/4" NPT 나사 계기에 맞춰 연결합니다.
  • 순회 점검 — 335 g 키트를 설비별로 옮겨 사용합니다.

선택 가이드

3 ft형과 6 ft형
비교

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
펌프에서 먼 위치까지 이어야 할 때QTHA-KIT6-6ft6 ft(1.83 m) 호스가 들어 있고 키트 무게는 335 g입니다.
장비를 가까이 두고 작업할 때QTHA-KIT6-3ft3 ft(92 cm) 호스에 키트 무게 240 g이며 나머지 구성은 같습니다.
여러 나사 규격이 필요할 때QTHA-KIT4어댑터 20개가 들어 있는 범용 케이스 구성을 고릅니다.

구성·옵션

QTHA-KIT6-6ft
구성품과 준비 항목

구분내용비고
구성품NPT 수 어댑터 4개, 6 ft 호스 2개황동
품번QTHA-KIT6-6ft3 ft형은 QTHA-KIT6-3ft
별매Ralston 펌프 DPPV · DCAP · QTHP외부 준비
