Ralston QTHA-KIT4 퀵 테스트 호스 및 어댑터 키트

Ralston QTHA-KIT4 퀵 테스트 호스 및 어댑터 키트

MODEL
QTHA-KIT4
브랜드
RALSTON INSTRUMENTS

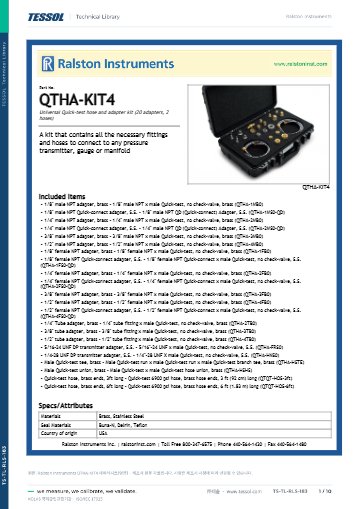

제품 자료
제품문의 구매하기

포트 규격이 달라도
어댑터만 바꿔 쓰는 호스 키트

Ralston QTHA-KIT4 Quick-test 범용 호스 · 어댑터 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT4는 NPT, 튜브, DP 트랜스미터 나사에 맞춘 Quick-test 어댑터 20개와 3 ft·6 ft 호스 2개를 ABS 케이스에 담은 범용 압력 교정 키트(Quick-test 호스·어댑터 세트)입니다. 게이지·트랜스미터·매니폴드 포트의 나사 규격이 바뀌어도 어댑터만 바꿔 같은 방식으로 연결합니다.

어댑터가 5,000 psi, 호스가 6,900 psi이므로 케이스째 조립한 키트는 낮은 쪽인 5,000 psi까지 사용합니다. 케이스는 44.5 × 28.6 × 13.3 cm, 4.20 kg으로 차량에 싣고 설비를 돌며 사용하기에 알맞습니다. (주)테솔이 국내에 공식 공급합니다.

20개

어댑터, 황동과 스테인리스 혼합

2개

호스, 3 ft와 6 ft

5,000 psi

키트 정격, 350 bar

4.20 kg

케이스 포함 무게

특징

나사 규격을
가리지 않는 구성

핵심 특징현장에서 달라지는 점
NPT 수·암 8종1/8"부터 1/2"까지 수나사와 암나사가 모두 있어 게이지 포트 규격에 맞는 어댑터를 현장에서 바로 고릅니다.
퀵커넥트 5종수 2개와 암 3개가 스테인리스로 구성되어 자주 뗐다 붙이는 포트의 작업 시간이 줄어듭니다.
튜브 어댑터 3종1/4" · 3/8" · 1/2" 튜브 어댑터가 황동으로 들어 있어 계장 배관 연결에 대응합니다.
DP 트랜스미터 나사5/16-24 UNF와 1/4-28 UNF 어댑터가 있어 차압 트랜스미터와 게이트 밸브 포트에 이어집니다.
티와 유니언Quick-test 티와 유니언으로 기준기와 시험 대상을 한 라인에 병렬 연결합니다.
두 길이의 호스3 ft와 6 ft 호스 중 장비 간 거리에 맞는 길이를 고를 수 있고, 양끝이 황동이라 렌치 없이 체결합니다.

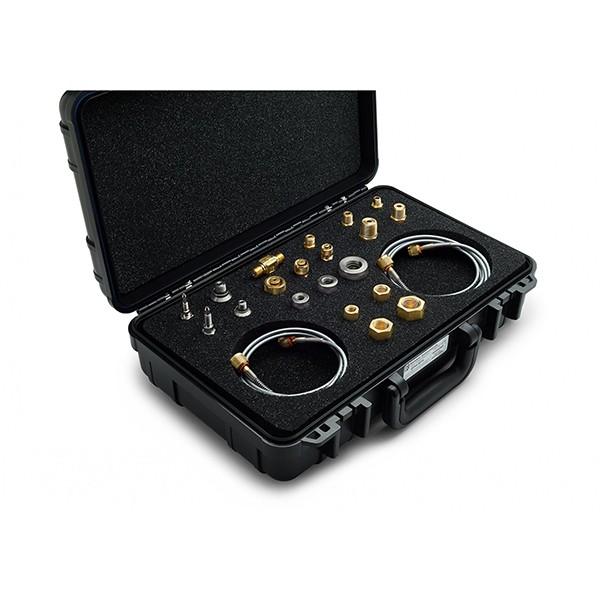

RALSTON INSTRUMENTS QTHA-KIT4 - 케이스에 담긴 호스와 황동 어댑터 키트
케이스에 담긴 호스와 황동 어댑터 키트

정격 계산

키트 정격은
가장 낮은 부품 기준

5,000 psi가 키트의 한계입니다

어댑터는 개별 5,000 psi(350 bar), 호스는 6,900 psi(475 bar)로 정해져 있어 어느 호스와 어느 어댑터를 조합해도 시스템 한계는 어댑터 값입니다. 호스 단독으로는 파열 압력이 27,000 psi라 여유가 크지만, 압력 시험 설정값은 5,000 psi 이하로 두세요.

DP 트랜스미터

차압 트랜스미터
포트와 호환 장비

UNF 어댑터 두 종의 적용 포트

5/16-24 UNF 어댑터는 Rosemount 2051 · 3051, Yokogawa EJ 계열 트랜스미터와 Anderson Greenwood M25 · M251, Foxboro IDP10 · IDP15 · IDP31 · IDP32 · IMV25 밸브에 맞습니다. 1/4-28 UNF 어댑터는 Honeywell SmartLine ST700 · ST800용입니다.

사양

20개 구성과
호스 공통 사양

항목사양
원산지미국
소재황동 · 스테인리스
씰 재질Buna-N · Delrin · Teflon
어댑터 구성 (20개)NPT 수 4 · NPT 수 퀵커넥트 2 · NPT 암 4 · NPT 암 퀵커넥트 3 · 튜브 3 · DP 트랜스미터 2 · 티와 유니언 2
NPT 수 (황동)1/8" · 1/4" · 3/8" · 1/2"
NPT 수 퀵커넥트 (스테인리스)1/8" · 1/4"
NPT 암 (황동)1/8" · 1/4" · 3/8" · 1/2"
NPT 암 퀵커넥트 (스테인리스)1/8" · 1/4" · 1/2"
튜브 (황동)1/4" · 3/8" · 1/2"
DP 트랜스미터 나사 (스테인리스)5/16-24 UNF · 1/4-28 UNF
티 · 유니언 (황동)Quick-test 티 · 유니언
Quick-test 끝수 Quick-test, 체크밸브 없음
호스QTQT-HOS-3ft · QTQT-HOS-6ft, 양끝 황동
최대 압력 (어댑터)5,000 psi / 350 bar / 35 MPa
최대 압력 (호스)6,900 psi / 475 bar / 48 MPa
키트 정격5,000 psi / 350 bar / 35 MPa
버스트 압력 (호스)27,000 psi / 1,860 bar / 185 MPa
사용 온도 (어댑터)-18 °C ~ 105 °C
사용 온도 (호스)-40 °C ~ 60 °C
최대 진공 (어댑터)0 InHg / 0.0 kPa
최대 진공 (호스)-30 InHg / -101.6 kPa
사용 매체 (호스)공기, 불활성 가스, 천연가스, 석유계 오일, 물
호스 길이3 ft / 92 cm · 6 ft / 1.83 m
호스 내경 · 외경3.00 mm · 6.00 mm
최소 굽힘 반경26 mm (1 in)
호스 색상실버
어댑터 길이31–55 mm
어댑터 폭15–36 mm
렌치 크기15–29 mm
호환 장비 (5/16-24 UNF)Rosemount 2051 · 3051, Yokogawa EJ, Anderson Greenwood M25 · M251, Foxboro IDP10 · IDP15 · IDP31 · IDP32 · IMV25
호환 장비 (1/4-28 UNF)Honeywell SmartLine ST700 · ST800
케이스ABS, 44.5 × 28.6 × 13.3 cm
무게4.20 kg

활용 분야

나사 규격이 섞인
현장 교정

  • 트랜스미터 현장 교정 — 포트 나사에 맞는 어댑터를 골라 기준기와 펌프를 연결합니다.
  • 차압 트랜스미터 점검 — 5/16-24 UNF와 1/4-28 UNF 어댑터로 계기 밸브에 접속합니다.
  • 게이지와 매니폴드 점검 — NPT 수·암 어댑터로 포트 규격을 맞춥니다.
  • 튜브 계기 연결 — 1/4" · 3/8" · 1/2" 튜브 어댑터로 계장 배관에 이어 붙입니다.
  • 이동 교정 업무 — 어댑터와 호스를 한 케이스에 담아 차량으로 옮깁니다.

선택 가이드

KIT4 계열에서 고르는
호스·어댑터 키트

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
여러 나사 규격을 한 케이스로 처리할 때QTHA-KIT4황동과 스테인리스 혼합 어댑터 20개 구성이며 무게는 4.20 kg입니다.
어댑터와 호스 끝을 모두 스테인리스로 맞출 때QTHA-KIT4-SS어댑터 20개가 모두 스테인리스이며 Delrin 씰이 없습니다.
NPT 1/8" · 1/4" 두 규격에 호스만 필요할 때QTHA-KIT6-3ft · 6ft황동 어댑터 4개와 호스 2개로 이루어진 소형 키트입니다.

구성·옵션

QTHA-KIT4
구성품과 준비 항목

구분내용비고
구성품NPT · 튜브 · DP 어댑터 20개, 3 ft · 6 ft 호스, ABS 케이스폼 인서트 포함
품번QTHA-KIT4스테인리스형은 QTHA-KIT4-SS
별매Ralston 펌프 DPPV · DCAP · QTHP외부 준비
