Ralston QTHA-KIT4-SS는 NPT·튜브·DP 트랜스미터 나사용 어댑터 20개와 3 ft·6 ft 호스 끝까지 모두 스테인리스로 구성한 Quick-test 범용 키트(스테인리스 호스·어댑터 세트)입니다. 황동 혼합형 QTHA-KIT4와 구성은 같고, 부식성 환경에 맞춰 소재를 바꾼 모델입니다.
티와 유니언도 스테인리스이고 씰은 Buna-N과 Teflon이므로, 매체나 세척제에 닿는 접속부의 소재가 하나로 통일됩니다. 키트 정격은 어댑터 기준 5,000 psi입니다. (주)테솔이 국내에 공식 공급합니다.
특징
끝까지 같은 소재로 맞춘 키트
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 전 어댑터 스테인리스 | NPT · 튜브 · DP 어댑터가 모두 스테인리스라 부식성 매체 라인에서도 소재가 섞이지 않습니다. |
| 스테인리스 티 · 유니언 | 병렬 연결용 티와 유니언까지 같은 소재라 한 라인의 접속부 소재가 일치합니다. |
| 스테인리스 호스 끝 | 3 ft와 6 ft 호스 양끝이 스테인리스이므로 세척이 잦은 설비에서도 끝단 부식이 줄어듭니다. |
| Buna-N · Teflon 씰 | Delrin 씰이 들어가지 않아 Delrin과 맞지 않는 매체 조건에 적합합니다. |
| DP 트랜스미터 나사 | 5/16-24 UNF와 1/4-28 UNF 어댑터가 포함되어 차압 트랜스미터 현장 작업에 바로 대응합니다. |
| 케이스 일체 보관 | 44.5 × 28.6 × 13.3 cm ABS 케이스 하나에 어댑터 20개와 호스를 함께 보관합니다. |

KIT4와의 차이
소재 · 씰 · 무게 세 가지의 차이
구성은 같고 소재와 씰이 다릅니다
어댑터 20개와 호스 2개의 종류와 나사 규격은 QTHA-KIT4와 같습니다. 황동 부품이 스테인리스로 바뀌고 Delrin 씰이 빠지면서 케이스 포함 무게가 황동 혼합형보다 60 g 늘어납니다.
케이스 운용
케이스 하나로 현장까지 운반

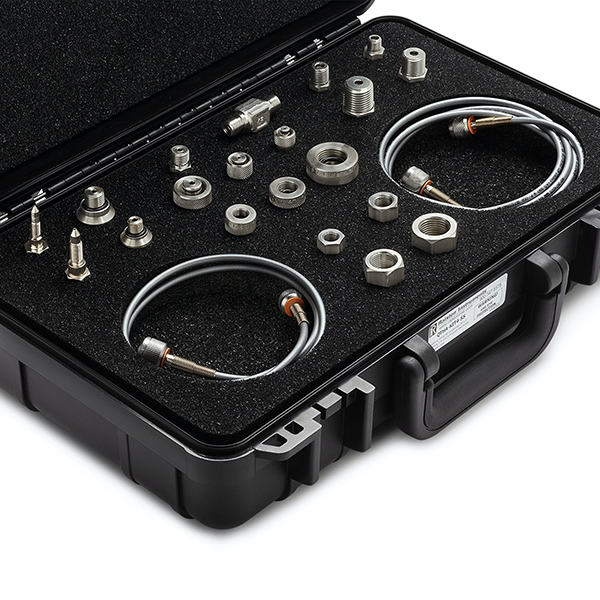

펌프 옆 작업대에 케이스를 펼칩니다
케이스를 열면 규격별 어댑터가 폼 홈에 정렬돼 있어 빠진 부품을 바로 확인합니다. 연결 가능한 펌프는 Quick-test 포트를 갖춘 Ralston DPPV · DCAP · QTHP이며, 시스템 압력은 펌프와 키트 정격 중 낮은 쪽을 따릅니다.
사양
스테인리스 어댑터 20개와 호스 사양
| 항목 | 사양 |
|---|---|
| 원산지 | 미국 |
| 소재 | 스테인리스 |
| 씰 재질 | Buna-N · Teflon |
| 어댑터 구성 (20개) | NPT 수 4 · NPT 수 퀵커넥트 2 · NPT 암 4 · NPT 암 퀵커넥트 3 · 튜브 3 · DP 트랜스미터 2 · 티와 유니언 2 |
| NPT 수 | 1/8" · 1/4" · 3/8" · 1/2" |
| NPT 수 퀵커넥트 | 1/8" · 1/4" |
| NPT 암 | 1/8" · 1/4" · 3/8" · 1/2" |
| NPT 암 퀵커넥트 | 1/8" · 1/4" · 1/2" |
| 튜브 | 1/4" · 3/8" · 1/2" |
| DP 트랜스미터 나사 | 5/16-24 UNF · 1/4-28 UNF |
| 티 · 유니언 | QTHA-HSTS · QTHA-HHSU |
| 호스 | QSQS-HOS-3ft · QSQS-HOS-6ft, 양끝 스테인리스 |
| Quick-test 끝 | 수 Quick-test, 체크밸브 없음 |
| 최대 압력 (어댑터) | 5,000 psi / 350 bar / 35 MPa |
| 최대 압력 (호스) | 6,900 psi / 475 bar / 48 MPa |
| 키트 정격 | 5,000 psi / 350 bar / 35 MPa |
| 버스트 압력 (호스) | 27,000 psi / 1,860 bar / 185 MPa |
| 사용 온도 (어댑터) | -18 °C ~ 105 °C |
| 사용 온도 (호스) | -40 °C ~ 60 °C |
| 최대 진공 (어댑터) | 0 InHg / 0.0 kPa |
| 최대 진공 (호스) | -30 InHg / -101.6 kPa |
| 사용 매체 (호스) | 공기, 불활성 가스, 천연가스, 석유계 오일, 물 |
| 호스 길이 | 3 ft / 92 cm · 6 ft / 1.83 m |
| 호스 내경 · 외경 | 3.00 mm · 6.00 mm |
| 최소 굽힘 반경 | 26 mm (1 in) |
| 호환 장비 (5/16-24 UNF) | Rosemount 2051 · 3051, Yokogawa EJ, Anderson Greenwood M25 · M251 |
| 호환 장비 (1/4-28 UNF) | Honeywell SmartLine ST700 · ST800 |
| 케이스 | ABS, 44.5 × 28.6 × 13.3 cm |
| 무게 | 4.26 kg |
활용 분야
부식 환경의 교정 · 점검
- 부식 우려가 있는 현장의 계기 교정 — 스테인리스 어댑터와 호스 끝으로 연결합니다.
- 세척이 잦은 설비 점검 — 접속부 소재를 통일해 관리 부담을 줄입니다.
- DP 트랜스미터 작업 — 5/16-24 UNF와 1/4-28 UNF 어댑터를 포트에 맞춰 고릅니다.
- 튜브 계기 배관 연결 — 스테인리스 튜브 어댑터로 배관에 연결합니다.
- 이동 교정 업무 — 어댑터 20개를 케이스째 현장으로 운반합니다.
선택 가이드
소재별로 고르는 KIT4 계열
| 이럴 때 (현장 조건·용량·규격) | 권장 모델 | 선택 이유 |
|---|---|---|
| 접속부와 호스 끝까지 스테인리스로 통일할 때 | QTHA-KIT4-SS | 스테인리스 어댑터 20개에 Buna-N · Teflon 씰이며 무게는 4.26 kg입니다. |
| 황동 어댑터 위주로 가볍게 쓸 때 | QTHA-KIT4 | 황동과 스테인리스가 섞인 구성이며 Delrin 씰이 포함되고 무게는 4.20 kg입니다. |
| NPT 두 규격에 호스만 필요할 때 | QTHA-KIT6-3ft · 6ft | 황동 어댑터 4개와 호스 2개만 필요하면 소형 키트가 맞습니다. |
구성·옵션
QTHA-KIT4-SS 구성품과 준비 항목
| 구분 | 내용 | 비고 |
|---|---|---|
| 구성품 | 스테인리스 NPT · 튜브 · DP 어댑터 20개, 3 ft · 6 ft 호스, 케이스 | 폼 인서트 포함 |
| 품번 | QTHA-KIT4-SS | 황동 혼합형은 QTHA-KIT4 |
| 별매 | Ralston 펌프 DPPV · DCAP · QTHP | 외부 준비 |
관련 제품
QTHA-KIT4-SS와 함께 보는 키트
- Ralston QTHA-KIT4 Quick-test 범용 호스 · 어댑터 키트 (어댑터 20개, 호스 2개)
- Ralston QTHA-KIT0-SS Quick-test 피팅 키트 (5종, 스테인리스)
- Ralston QTHA-KIT6-6ft Quick-test 호스 키트 (6 ft 호스 2개, NPT 어댑터 4개, 황동)
QTHA-KIT4-SS는 KIT4와 구성이 같습니까?
네, 같은 크기와 나사 규격의 어댑터 20개와 3 ft · 6 ft 호스로 구성됩니다. 다른 점은 소재와 씰 구성, 무게입니다.
QTHA-KIT4-SS를 키트로 조립하면 몇 psi까지 사용할 수 있습니까?
5,000 psi / 350 bar / 35 MPa까지입니다. 어댑터 정격이 호스 정격 6,900 psi보다 낮아 어댑터 정격이 한계가 됩니다.
씰은 KIT4와 어떻게 다릅니까?
Delrin 씰이 빠집니다. KIT4는 Buna-N · Delrin · Teflon이고, SS형은 Buna-N · Teflon으로만 구성됩니다.
QTHA-KIT4-SS에 DP 트랜스미터 어댑터도 들어 있습니까?
네, 들어 있습니다. 5/16-24 UNF와 1/4-28 UNF 두 종이며 Rosemount, Yokogawa EJ, Honeywell SmartLine 계열에 맞습니다.
FAQ 자주묻는 질문
-
QTHA-KIT4-SS는 KIT4와 구성이 같습니까?
네, 같은 크기와 나사 규격의 어댑터 20개와 3 ft · 6 ft 호스로 구성됩니다. 다른 점은 소재와 씰 구성, 무게입니다.
-
QTHA-KIT4-SS를 키트로 조립하면 몇 psi까지 사용할 수 있습니까?
5,000 psi / 350 bar / 35 MPa까지입니다. 어댑터 정격이 호스 정격 6,900 psi보다 낮아 어댑터 정격이 한계가 됩니다.
-
씰은 KIT4와 어떻게 다릅니까?
Delrin 씰이 빠집니다. KIT4는 Buna-N · Delrin · Teflon이고, SS형은 Buna-N · Teflon으로만 구성됩니다.
-
QTHA-KIT4-SS에 DP 트랜스미터 어댑터도 들어 있습니까?
네, 들어 있습니다. 5/16-24 UNF와 1/4-28 UNF 두 종이며 Rosemount, Yokogawa EJ, Honeywell SmartLine 계열에 맞습니다.
