Ralston QTHA-KIT24 퀵 테스트 NPT 게이지 커넥터 키트

Ralston QTHA-KIT24 퀵 테스트 NPT 게이지 커넥터 키트

MODEL
QTHA-KIT24
브랜드
RALSTON INSTRUMENTS

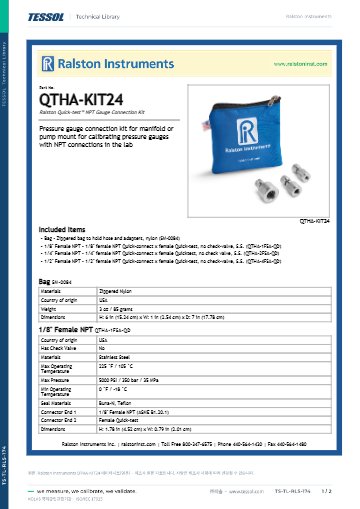

제품 자료
제품문의 구매하기

호스 없이 게이지를 펌프 포트에
바로 올리는 스테인리스 키트

Ralston QTHA-KIT24 Quick-test NPT 게이지 연결 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT24는 1/8"·1/4"·1/2" NPT 압력 게이지를 펌프나 매니폴드의 수 Quick-test 포트에 호스 없이 바로 올리는 스테인리스 NPT 암 어댑터 3종 연결 키트(게이지 마운트 키트)입니다. 실험실 벤치의 교정 구성이 단순해집니다.

어댑터 한쪽이 암 Quick-test라 펌프의 수 포트에 곧바로 꽂히고, 정격은 어댑터마다 5,000 psi입니다. 호스가 구성에 없어 전체 무게가 350 g이며 16.5 × 16.5 × 2.5 cm 지퍼 가방에 담깁니다. (주)테솔이 국내에 공식 공급합니다.

3종

NPT 암 스테인리스 어댑터

호스 없음

펌프 포트에 직접 장착

5,000 psi

어댑터별 정격(350 bar · 35 MPa)

350 g

지퍼 가방 포함 무게

특징

호스를 거치지 않고
펌프에 직접 장착

핵심 특징현장에서 달라지는 점
암 Quick-test 직결펌프의 수 Quick-test 포트에 어댑터를 바로 꽂아 호스 경로에서 생기는 압력 손실과 연결 지점을 줄입니다.
NPT 암 1/8"·1/4"·1/2" 3종게이지 수나사 크기에 맞는 어댑터만 바꾸면 같은 펌프에서 여러 게이지를 점검할 수 있습니다.
스테인리스 소재어댑터 3종이 모두 스테인리스라 소재 사양을 한 번에 검토할 수 있습니다.
체크밸브 없는 구조압력이 게이지까지 그대로 전달되어 펌프 압력과 게이지 지시값을 바로 비교할 수 있습니다.
호스 별도 구성호스 없이 펌프 위에 올리는 용도에 맞춰 구성품이 어댑터 3종과 가방뿐이라 가볍고 단출합니다.

연결 대상

암 Quick-test 끝이
연결되는 포트

이 키트의 Quick-test 끝은 암이어서 수 포트에만 연결됩니다. Ralston 펌프 DPPV·DCAP·QTHP의 출구가 수 Quick-test 포트이므로 그대로 장착되지만, 양끝이 암인 Quick-test 호스 끝에는 맞지 않습니다. 호스 끝에 게이지를 달려면 수 Quick-test 끝인 QTHA-KIT23을 선택하세요.

  • 1/8" 암 NPT 어댑터: QTHA-1FSA-QD
  • 1/4" 암 NPT 어댑터: QTHA-2FSA-QD
  • 1/2" 암 NPT 어댑터: QTHA-4FSA-QD

펌프 포트에 바로 올린 게이지

어댑터를 펌프 출구에 꽂고 게이지를 체결하면 호스 없이 일체형 구성이 되어 벤치 위에서 안정적으로 읽을 수 있습니다. 펌프 정격이 어댑터보다 높으면 낮은 쪽인 5,000 psi를 넘지 않도록 압력을 제한하세요.

사양

어댑터 3종 비교와
키트 공통 사양

항목1/8" 암 NPT1/4" 암 NPT1/2" 암 NPT
품번QTHA-1FSA-QDQTHA-2FSA-QDQTHA-4FSA-QD
계기 쪽 연결부1/8" 암 NPT1/4" 암 NPT1/2" 암 NPT
반대쪽 커넥터암 Quick-test암 Quick-test암 Quick-test
소재스테인리스스테인리스스테인리스
무게64 g85 g160 g
높이 × 폭4.52 × 2.01 cm4.93 × 2.41 cm4.95 × 3.51 cm

키트 공통 사양

항목사양
구성스테인리스 NPT 암 어댑터 3종, 지퍼 나일론 가방 1개
나사 규격NPT (ASME B1.20.1)
어댑터 정격5,000 psi / 350 bar / 35 MPa (어댑터별)
씰Buna-N, Teflon
체크밸브없음
사용 온도-18 ~ 105 °C (상한 225 °F)
최대 진공0 inHg (0 kPa)
호스구성에 없음
보관 가방SM-0084 지퍼 나일론, 16.5 × 16.5 × 1.27 cm (가방 85 g)
키트 무게350 g
원산지미국

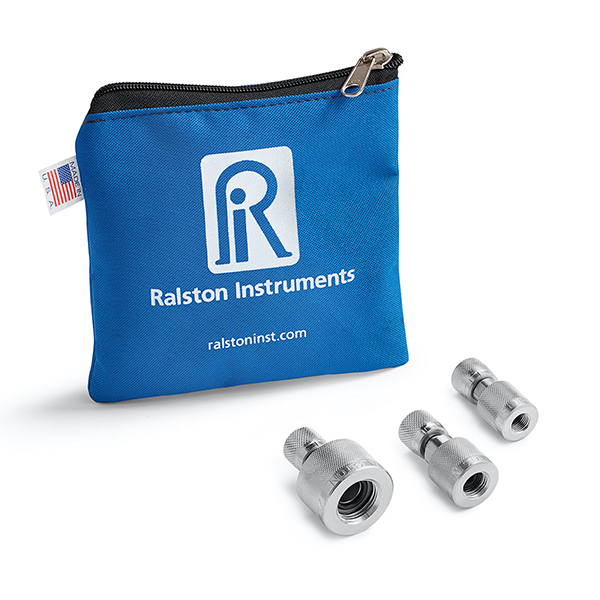

RALSTON INSTRUMENTS QTHA-KIT24 - 파우치와 스테인리스 게이지 커넥터 구성품
파우치와 스테인리스 게이지 커넥터 구성품

활용 분야

펌프 직결 게이지
점검 현장

  • 게이지 교정 — 펌프 출구에 게이지를 직접 올려 지시값을 기준 압력과 대조합니다.
  • 실험실 벤치 교정 — NPT 게이지를 호스 없이 펌프에 연결해 장치 구성을 줄입니다.
  • 나사 크기가 다른 게이지 — 1/8"·1/4"·1/2" 게이지를 어댑터만 바꿔 같은 펌프에서 점검합니다.
  • 여러 펌프 비교 — 같은 게이지를 여러 펌프 포트에 옮겨 가며 확인합니다.

선택 가이드

펌프 직결·호스 장착별
NPT·BSPP 키트 선택

이럴 때 (나사·장착 방식)권장 키트선택 이유
NPT 게이지를 펌프 위에 바로 올릴 때QTHA-KIT24암 Quick-test 끝 어댑터 3종으로, 호스 없이 펌프 포트에 바로 꽂습니다.
NPT 게이지를 호스 끝에 달 때QTHA-KIT23수 Quick-test 끝 어댑터 6종과 3 ft 호스가 있어 게이지를 호스 끝에 달 수 있습니다.
BSPP 게이지를 펌프 위에 바로 올릴 때QTHA-KIT26게이지 나사가 BSPP이고 펌프 위에 바로 올릴 때 맞는 펌프 직결용 BSPP 구성입니다.
BSPP 게이지를 호스 끝에 달 때QTHA-KIT25게이지 나사가 BSPP이고 호스 끝에 달 때 맞는 호스 끝 장착용 BSPP 구성입니다.

구성·옵션

QTHA-KIT24
구성품과 품번

  • NPT 암 어댑터: QTHA-1FSA-QD, QTHA-2FSA-QD, QTHA-4FSA-QD
  • 지퍼 나일론 가방: SM-0084
  • 호스는 구성에 들어 있지 않으며 이 키트는 호스 끝 장착에 사용하지 않습니다.
