Ralston QTHP & XTHP 유압 펌프 5,000 psi/35 MPa

Ralston QTHP & XTHP 유압 펌프 5,000 psi/35 MPa

MODEL
QTHP & XTHP
브랜드
RALSTON INSTRUMENTS

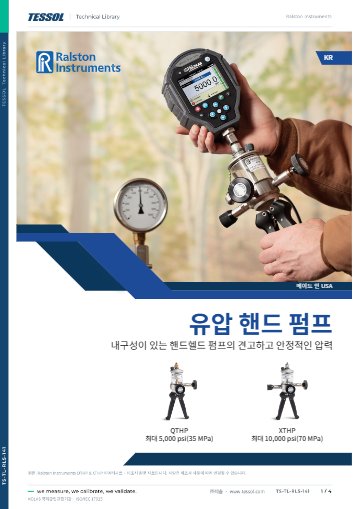

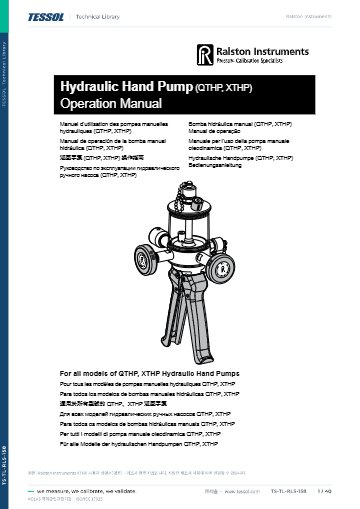

제품 자료
제품문의 구매하기

전원 없는 현장에서 한 손으로
35 MPa까지 올리는 유압 펌프

Ralston QTHP 유압 펌프

견적 받기

Ralston 국내 정식 공급 파트너

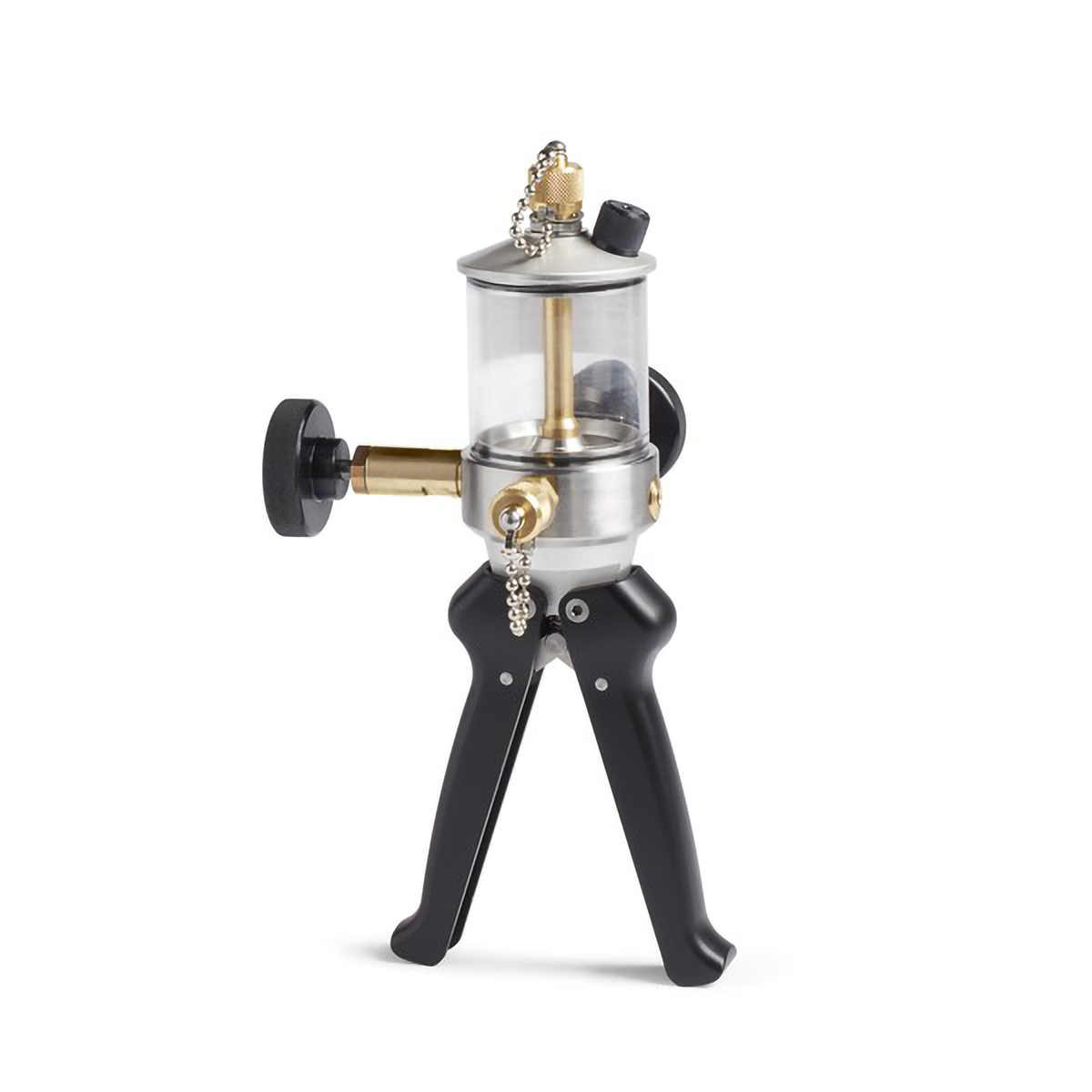

Ralston QTHP는 한 손으로 들고 펌프질해 35 MPa(350 bar)까지 액체 압력을 만드는 핸드헬드 유압 펌프(Hydraulic Hand Pump, 현장 압력 비교 시험 펌프)입니다. 전원이 없는 설비 현장에서 압력계와 트랜스미터, 압력 스위치를 시험하고 교정합니다.

가압부가 저장조 아래에 있어 한 손으로 조작하고, 0.01 psi(70 Pa) 단위로 미세하게 조정해 목표 압력을 맞춥니다. 본체 무게는 1.33 kg이며 −34 °C의 저온 현장에서도 작동합니다. 이 유압 펌프는 (주)테솔이 국내에 공식 공급합니다.

35 MPa

최대 압력(350 bar)

70 Pa

압력 설정 단위(0.01 psi)

−34 ~ 60 °C

동작 온도 범위

11종

압력 매체로 쓰는 액체

특징

한 손 조작과
현장 연결성

핵심 특징현장에서 달라지는 점
한 손 펌프질 구조가압부가 저장조 아래에 있어 한 손으로 본체를 잡고 펌프질하므로 다른 손으로 계기를 조작하거나 호스를 고정할 수 있습니다.
내장 폴리머 탱크저장조 용량이 충분해 같은 현장에서 여러 계기를 연속 교정해도 매체를 중간에 보충하지 않습니다.
압력 방출 플러그내부 압력이 과도하게 올라가는 것을 막아 호스와 계기 파손 위험을 줄입니다.
퀵 테스트 포트퀵 테스트 어댑터로 캘리브레이터와 공정 연결부를 공구 없이 이을 수 있습니다.
넓은 매체 호환물, 광유, 알코올, 부동액, 글리콜까지 사용 매체의 폭이 넓어 현장 설비의 작동 유체에 맞춰 고를 수 있습니다.
0.01 psi 미세 조정70 Pa 단위로 압력을 조정해 스위치 동작점을 세밀하게 찾습니다.

커넥터 계열

Quick-test와
XT 계열의 구분

QTHP는 Quick-test 커넥터 계열이고 XTHP는 Quick-test XT 계열이라 두 펌프의 호스·어댑터는 서로 호환되지 않습니다. 현장에 이미 Ralston 호스 키트가 있다면 어느 계열인지 먼저 확인한 뒤 펌프를 선택하세요.

공정 연결은 1/4" 수 NPT가 기본이고, G 1/4 암 BSPP 구성(QTHP-4FBA-RG)도 있습니다. 기준 게이지를 번들에 포함하려면 FieldLab 3,000 psi 또는 LC10 게이지 구성을 선택하세요.

QTHP 번들별 호스와 연결부

QTHP-0000은 3 ft 호스와 1/4" MNPT 공정 연결, 유체 병을 묶은 기본 번들입니다. 기준 연결과 공정 연결이 다른 구성은 번들마다 호스 길이와 포트 규격이 정해져 있으므로, 아래 구성 표에서 현장 포트에 맞는 품번을 선택하세요.

매체·씰

액체 매체와
씰 선택

매체는 물, 광유와 유압유, 석유계 오일, 경량 모터 오일, 알코올, 부동액, 에틸렌글리콜, 변속기유, 워셔액, Ralston 교정 오일이며, 씰은 Buna-N과 테플론입니다. 진공은 만들지 않는 압력 전용 펌프입니다.

현장 액체 매체와 저장조

저장조 용량은 4.2 fl oz이고 내장 폴리머 탱크에 매체를 채워 사용합니다. 교정 오일, 물, 부동액처럼 계통에 맞는 액체를 넣고 씰은 Buna-N과 테플론이므로, 석유계 오일과 글리콜 계열을 오가는 현장에서도 같은 본체를 사용합니다.

사양

35 MPa 액체 압력
전체 사양

항목사양
최대 압력350 bar / 35 MPa (5,000 psi)
미세 조정0.01 psi (70 Pa), 압력 설정 단위
압력 매체액체 — 물, 광유 · 유압유 · 석유계 오일, 경량 모터 오일, 알코올, 부동액, 에틸렌글리콜, 변속기유, 워셔액, Ralston 교정 오일
출력 포트수 퀵 테스트 2개 (1개는 캡 · 체인 포함)
탱크내장형 폴리머 탱크
저장조 용량4.2 fl oz
피스톤 변위0.017 cu in
압력 방출압력 방출 플러그 장착
재질아노다이징 알루미늄, 황동, 스테인리스강, 폴리설폰
씰 재질Buna-N, 테플론
파열 압력1,380 bar / 140 MPa (20,000 psi)
동작 온도−34 °C ~ 60 °C
크기높이 14.48 cm × 폭 15.24 cm × 깊이 26.92 cm
무게1.33 kg
원산지미국
옵션QTHP-0000 번들(3 ft 호스 · 1/4" MNPT 공정 연결 · 유체 병), QTHP/XTHP 운반 케이스, QTHA-KIT42 · QTHA-KIT38 어댑터 키트

활용 분야

전원 없는 현장의
압력 시험

  • 압력 트랜스미터 점검 — 전원이 없는 현장에서 압력을 걸어 출력 신호를 점검합니다.
  • 압력계와 스위치 시험 — 누설 시험과 스위치 동작점 점검을 현장에서 수행합니다.
  • 게이지 교정 — Ralston LC20 게이지나 FieldLab 기준기와 조합해 지시값을 비교합니다.
  • 고압 액체 계기 시험 — 5,000 psi까지 액체 압력으로 계기를 시험합니다.

선택 가이드

압력과 매체별
권장 펌프

이럴 때 (현장 조건)권장 모델선택 이유
5,000 psi까지 액체 압력이 필요할 때QTHP35 MPa까지 만들며 Quick-test 계열 호스와 호환됩니다.
10,000 psi까지 올려야 할 때XTHPQuick-test XT 계열로 더 높은 압력을 다룹니다.
45 bar까지 공기 압력이 필요할 때DCAP공압 구성이라 액체 매체 없이 시험합니다.

구성·옵션

번들별 기준 게이지와
연결 규격

모델기준 게이지기준 연결공정 연결호스
QTHP-0000없음없음1/4" 수 NPT퀵 테스트 6,900 psi, 황동 끝, 3 ft (92 cm)
QTHP-2MBA없음1/4" 수 NPT1/4" 수 NPT퀵 테스트 6,900 psi, 황동 끝, 3 ft (92 cm)
QTHP-2FBA없음1/4" 암 NPT1/4" 수 NPT퀵 테스트 6,900 psi, 황동 끝, 3 ft (92 cm)
QTHP-1MBA없음1/8" 수 NPT1/4" 수 NPT퀵 테스트 6,900 psi, 황동 끝, 3 ft (92 cm)
QTHP-4FBA-RG없음G 1/2 암 BSPP (ISO 228)G 1/4 암 BSPP (ISO 228)퀵 테스트 6,900 psi, 황동 끝, 1 m
QTHP-3KPSIG-FLFieldLab 3,000 psi / 200 bar / 20 MPa, 암 퀵 테스트 하단 연결없음1/4" 수 NPT퀵 테스트 6,900 psi, 황동 끝, 3 ft (92 cm)
QTHP-5KPSIG-DLC10 게이지 5,000 psi / 350 bar / 35 MPa, 1/4" 수 NPT 하단 연결1/4" 암 NPT1/4" 수 NPT퀵 테스트 6,900 psi, 황동 끝, 3 ft (92 cm)
QTHP-3KPSIG-DLC10 게이지 3,000 psi / 200 bar / 20 MPa, 1/4" 수 NPT 하단 연결1/4" 암 NPT1/4" 수 NPT퀵 테스트 6,900 psi, 황동 끝, 3 ft (92 cm)
