Druck DPI705 휴대용 압력 인디게이터

MODEL: DPI705
브랜드

제품문의 구매하기

700 bar까지 한 손으로 읽는
휴대형 압력 지시계

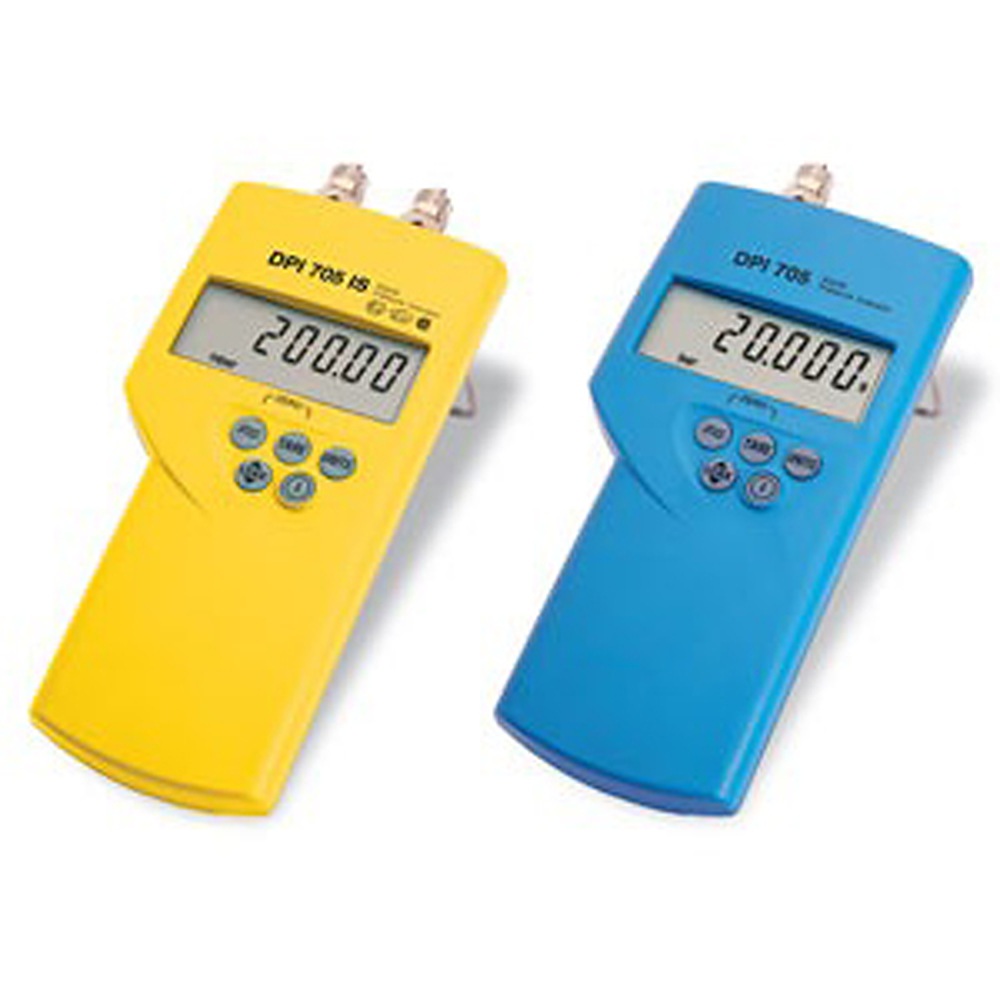

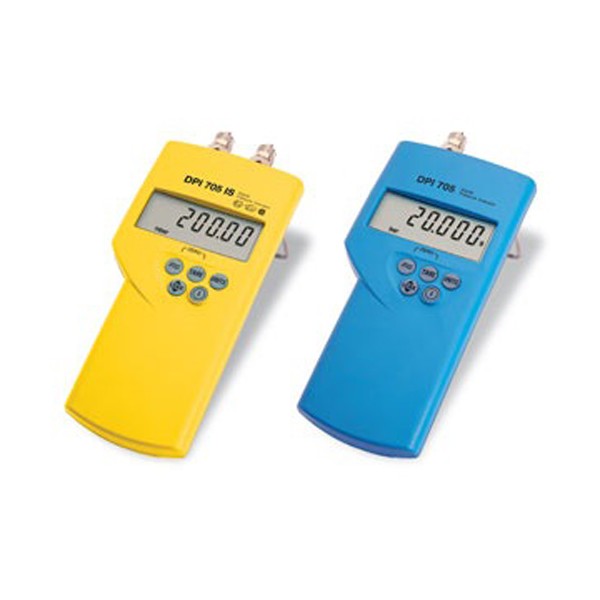

Druck DPI 705 휴대형 압력 지시계

견적 받기

Druck DPI 705는 70 mbar부터 700 bar까지 게이지·절대·차압을 읽는 휴대형 압력 지시계(핸드헬드 압력계, Handheld Pressure Indicator)입니다. ±0.1 % FS 정확도와 1분 누설 시험 기능을 갖춰 설비 유지보수 현장에서 한 손으로 압력을 확인합니다.

설치 위치에 맞춰 내장 센서형 DPI 705와 1 m 케이블 원격 센서형 DPI 705R 중에서 고를 수 있고, 폭발 위험 구역에는 본질안전형 DPI 705IS · 705ISR을 사용합니다. 과압은 2 × FS까지 견디며 압력 단위는 14종입니다. 이 지시계는 (주)테솔이 국내에 공식 공급합니다.

70 mbar ~ 700 bar

측정 범위

±0.1 % FS

비직선성·히스테리시스·반복성

1분

내장 누설 시험 시간

Type 12 / IP54

내충격 하우징 밀봉 등급

특징

한 손 조작으로
현장 점검 단축

핵심 특징	현장에서 달라지는 점
한 손 조작	다른 손으로 밸브나 핸드 펌프를 다룰 수 있어 사다리 위나 좁은 배관 사이에서도 압력을 읽고 조작합니다.
1분 누설 시험	시험 압력을 올린 뒤 별도 타이머 없이 지시계에서 누설 시험을 진행해 배관 점검 시간을 줄입니다.
영점 · tare	0 ~ 100 % FS 범위에서 영점을 설정하므로 연결 호스나 부속의 정수압을 제외하고 기준 압력을 읽습니다.
최대 · 최소값과 고압 알람	압력 스위치의 작동·복귀 압력과 순간 과압을 빠짐없이 기록해 최대값과 최소값을 따로 읽을 수 있습니다.
14종 단위와 사용자 스케일	현장 계기의 눈금 단위에 맞춰 단위를 바꾸고 사용자 정의 스케일로 비표준 단위까지 읽습니다.
본질안전형 라인업	DPI 705IS · 705ISR은 Ex ia IIC T4 Ga 구성이어서 폭발 위험 구역의 압력 점검에 대응합니다.

정확도 계산

±0.1 % FS와
온도 영향 읽기

±0.1 % FS는 비직선성·히스테리시스·반복성만 합친 값이므로 700 bar 범위에서는 ±0.7 bar가 이 세 항목의 한도입니다. 온도 영향은 0 ~ 50 °C 평균 ±0.02 % 읽음값/°C로 따로 더해지고, 절대압 범위는 1 bar 이하에서 ±0.05 % FS/°C, 1 bar 초과에서 ±0.02 % FS/°C가 추가됩니다.

센서 보호를 위한 과압 한도는 2 × FS이며 110 % FS에서 표시가 깜박입니다. 교정 온도 범위는 0 ~ 50 °C이므로 기준 환경에 가까운 곳에서 판정하세요. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

읽음값과 온도를 함께 기록

주변 온도를 ±1.5 °C로 읽는 기능이 있어 점검 당시 온도를 지시값과 함께 남길 수 있습니다. 나중에 온도 영향을 환산할 때 기준 값이 되고, 같은 계기를 반복 점검할 때 계절 요인을 구분하는 데에도 쓸 수 있습니다.

누설 시험

누설 시험과 스위치
점검 절차

시험 배관을 목표 압력으로 올리고 1분 누설 시험을 시작하면 시험 시간 동안의 압력 변화를 추적합니다. 10회 이동 필터를 사용하면 펌프 작동이나 배관 진동으로 흔들리는 지시값이 안정됩니다.

최대·최소값과 고압 알람 활용

압력 스위치는 압력을 천천히 올리며 작동점을, 내리며 복귀점을 읽습니다. 최대·최소값 기능으로 두 지점을 기록할 수 있고, 설정 압력을 넘으면 고압 알람이 울리므로 과압 시험에서도 상한을 넘기지 않게 확인합니다.

형식 선택

내장형과 원격형의
선택 기준

내장형은 지시계 본체에 센서가 있어 점검 포트에 직접 연결하고, 원격형은 1 m 케이블로 센서를 분리해 설치 위치에서 떨어진 곳에서 읽습니다. 차압형의 라인 압력은 내장형이 30 psi(2 bar), 원격형이 500 psi(35 bar)이므로 고정압 배관의 차압 점검에는 원격형이 적합합니다.

원격 센서형 구성

센서를 배관에 고정하고 지시계는 작업자 높이에서 읽도록 분리합니다. 연결은 원격형이 1/4 in NPT 암나사 또는 G 1/8 암나사, 내장형이 1/8 in NPT 암나사 또는 G 1/8 암나사입니다.

사양

범위별 형식과
시리즈 공통 사양

항목	DPI 705 (내장)	DPI 705R (원격)
1 · 3 psi (70 · 200 mbar)	차압	해당 없음
5 psi (350 mbar)	해당 없음	게이지 · 절대 · 차압
10 psi (700 mbar)	게이지	게이지 · 절대 · 차압
15 psi (1 bar)	차압	게이지 · 절대 · 차압
30 psi (2 bar)	게이지 · 절대	게이지 · 절대 · 차압
50 psi (3.5 bar)	해당 없음	게이지 · 절대 · 차압
100 psi (7 bar)	게이지	게이지 · 절대 · 차압
150 psi (10 bar)	해당 없음	게이지 · 절대 · 차압
300 psi (20 bar)	게이지	게이지 · 절대 · 차압
500 psi (35 bar)	해당 없음	게이지 · 절대 · 차압
1,000 psi (70 bar)	해당 없음	게이지 · 절대
2,000 · 3,000 · 5,000 · 10,000 psi (135 · 200 · 350 · 700 bar)	해당 없음	절대

시리즈 공통 사양

항목	사양
범위	70 mbar ~ 700 bar, 범위에 따라 게이지 · 절대 · 차압
정확도	±0.1 % FS (비직선성 · 히스테리시스 · 반복성)
온도 영향 (0 ~ 50 °C 평균)	±0.02 % 읽음값/°C, 절대압 1 bar 이하 ±0.05 % FS/°C · 1 bar 초과 ±0.02 % FS/°C 추가
과압	2 × FS까지 안전, 110 % FS에서 표시 깜박임
기능	영점 · tare (0 ~ 100 % FS) · 10회 이동 필터 · 1분 누설 시험 · 최대/최소 · 고압 알람 · 주변 온도 ±1.5 °C
압력 단위	14종 (psi · inHg · inH2O · ftH2O · mmHg · mHg · mbar · bar · mH2O · Pa · hPa · kPa · MPa · kgf/cm2), 사용자 정의 스케일 선택 가능
연결	내장: 1/8 in NPT 암나사 또는 G 1/8 암나사 · 원격: 1/4 in NPT 암나사 또는 G 1/8 암나사
매체	내장 센서 스테인리스강 (양의 차압: 비부식성 유체 · 음의 차압: 건조 기체)
차압형 라인 압력	내장형 30 psi (2 bar) · 원격형 500 psi (35 bar)
원격 센서 케이블	1 m
보호	내충격, Type 12 / IP54 밀봉
습도	5 ~ 95 %RH 비응축
디스플레이	고해상도 LCD
온도	동작 -10 ~ 50 °C · 교정 범위 0 ~ 50 °C
적합 규격	EN 61010 · EN 50081-1 · EN 50082-2 · CE 마킹
본질안전형 DPI 705IS · 705ISR	ATEX Ex ia IIC T4 Ga (-10 °C ≤ Ta ≤ +50 °C) · 북미 Class I Groups A-D T4, Class I Zone 0 AEx/Ex ia IIC T4 Ga
별매 펌프	PV210 · PV211 · PV212 핸드 펌프

활용 분야

현장 압력 점검이
필요한 곳

설비 유지보수 — 현장 배관과 장비의 압력을 한 손으로 읽고 고장 원인을 좁힙니다.
누설 점검 — 1분 누설 시험으로 신설·보수 배관의 압력 유지 여부를 판정합니다.
압력 스위치 점검 — 최대·최소값과 고압 알람으로 작동점과 복귀점을 읽습니다.
폭발 위험 구역 — 본질안전형 DPI 705IS · 705ISR로 계기 지시를 확인합니다.
원격 측정 — 1 m 케이블 원격형 DPI 705R로 센서와 지시부를 분리해 읽습니다.

선택 가이드

설치 위치로
고르는 형식

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
점검 포트에 지시계를 바로 붙일 때	DPI 705	센서 내장형이며 연결은 1/8 in NPT 또는 G 1/8 암나사입니다.
센서를 떨어뜨려 읽을 때	DPI 705R	1 m 케이블 원격형이며 500 psi 라인의 차압까지 다룹니다.
폭발 위험 구역에서 읽을 때	DPI 705IS · 705ISR	내장·원격 본질안전형이며 Ex ia IIC T4 Ga 구성입니다.
더 높은 정확도로 교정 기준을 만들 때	Fluke 750P 시리즈	교정기 연결 모듈로 총 불확도가 모듈별로 구분됩니다.

구성·옵션

형식 구성과
별매 펌프

구분	내용
DPI 705	센서 내장형
DPI 705R	1 m 케이블 원격 센서형
DPI 705IS · 705ISR	본질안전형 (내장 · 원격)
별매 펌프	PV210 · PV211 · PV212 핸드 펌프

DPI 705와 함께 보는
압력 장비

DPI 705는 어떤 압력 범위와 압력 종류를 읽을 수 있습니까?
70 mbar ~ 700 bar 범위에서 게이지·절대·차압을 읽으며, 읽을 수 있는 압력 종류는 범위마다 다릅니다. 범위별 형식은 사양표에서 볼 수 있습니다.
DPI 705의 1분 누설 시험은 어떻게 진행합니까?
시험 압력을 올린 뒤 지시계의 1분 누설 시험을 시작하면 됩니다. 이동 필터를 켜 두면 진동에 따른 지시 변동이 줄어듭니다.
DPI 705에도 본질안전형 모델이 있습니까?
네, DPI 705IS · 705ISR은 ATEX Ex ia IIC T4 Ga 본질안전형입니다. 내장형과 원격형이 각각 있습니다.
DPI 705를 핸드 펌프와 함께 사용할 수 있습니까?
네, PV210 · PV211 · PV212 핸드 펌프와 묶어 게이지 교정 키트로 사용할 수 있습니다. 지시계는 압력을 읽는 장비이므로 압력은 펌프로 발생시킵니다.
DPI 705의 교정 온도와 동작 온도는 어떻게 다릅니까?
교정 범위는 0 ~ 50 °C이고 동작 범위는 -10 ~ 50 °C입니다. 정확도 판정은 교정 범위 안에서 하세요.
