Ralston 압력 레귤레이터

Ralston 압력 레귤레이터

MODEL
XREG 시리즈
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

질소 실린더 압력을 낮춰
안정되게 공급하는 레귤레이터

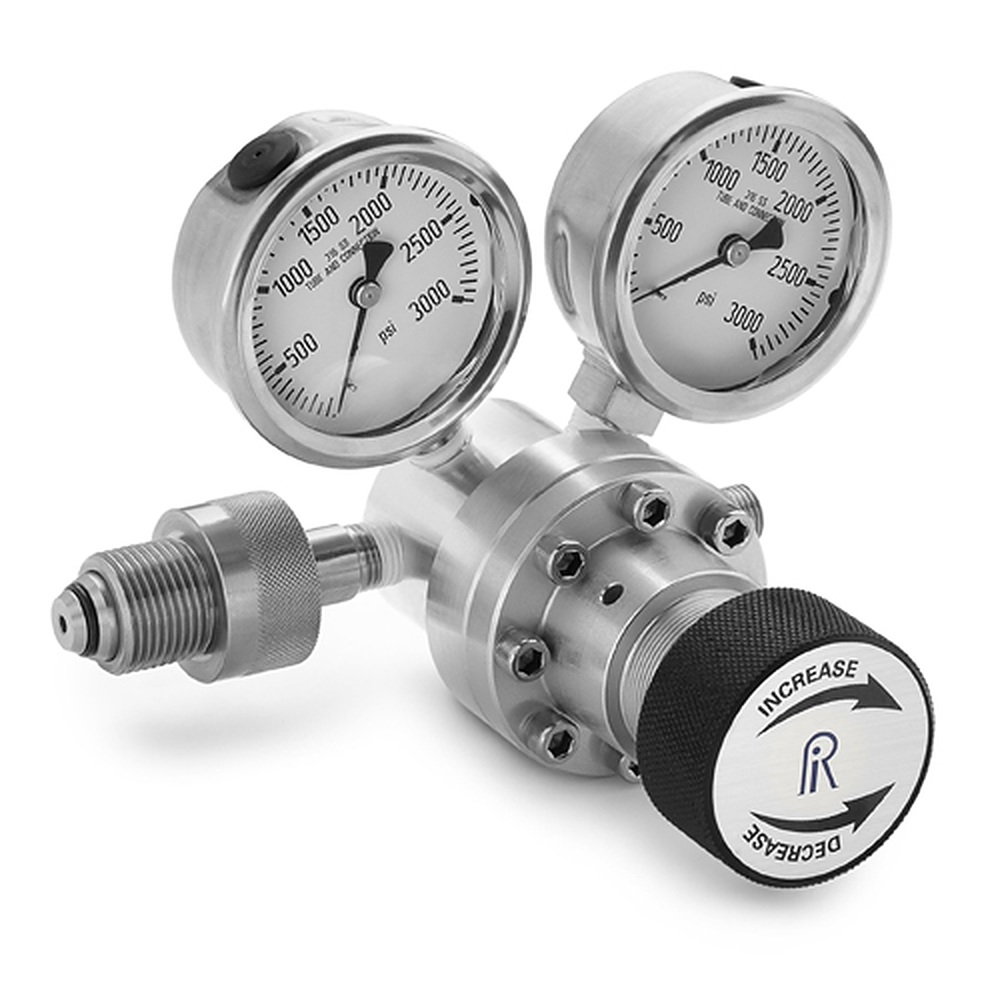

Ralston XREG 압력 레귤레이터 · 레귤레이터 키트

견적 받기

Ralston 국내 정식 공급 파트너

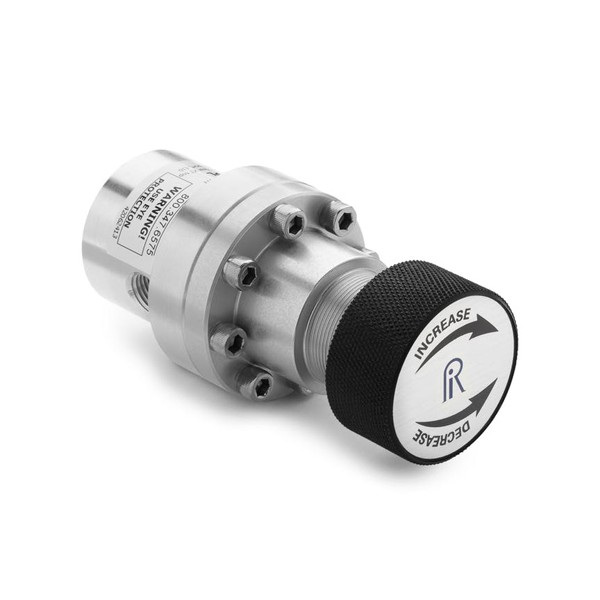

Ralston XREG는 질소 실린더의 높은 압력을 낮춰 QTVC, NPAK, QTCM·QSCM, ControlPak에 안정된 압력을 공급하는 1단 감압 레귤레이터(피스톤 감지식)입니다. 출구 압력은 3,000 psi까지 조절하며, 가는 나사 피스톤 로드로 저압 구간을 세밀하게 조정합니다.

실린더 압력이 변해도 일차 단계에서 감압해 정밀 장치의 입구 압력을 일정하게 유지하므로, 뒤에 연결한 컨트롤러의 조절 시간이 줄어듭니다. 레귤레이터 키트에는 게이지 두 개와 연결 부속이 포함되며, 이 키트는 (주)테솔이 국내에 공식 공급합니다.

3,000 psi

출구 최대 압력 (20.7 MPa)

50 psi

정밀 조절 범위 (3.5 bar)

2.5 in

게이지 지름 (64 mm)

-18 ~ 60 °C

레귤레이터 동작 온도

특징

일차 감압으로
안정된 입구 압력

핵심 특징현장에서 달라지는 점
일차 감압실린더 압력을 일차 단계에서 낮춰 정밀 장치에 일정한 압력을 공급하므로 뒤의 조절 작업이 단순해집니다.
정밀 조절가는 나사 피스톤 로드와 청동 베어링으로 저압 구간을 부드럽게 조정합니다.
가벼운 무게무게가 가벼워 스탠드 위에서 다루기 쉽고, 배관 작업 중 고정 부담이 줄어듭니다.
패널 장착패널에 달아 고정된 질소 공급 라인을 구성할 수 있습니다.
게이지 두 개키트의 게이지 두 개로 실린더 쪽과 출구 쪽 압력을 따로 확인합니다.
연결 부속실린더 규격에 맞는 입구와 Quick-test 출구로 컨트롤러에 바로 연결합니다.
연계 장치QTVC, NPAK, QTCM·QSCM, ControlPak에 질소를 공급합니다.

키트 입구 규격

실린더 밸브 규격과
입구 규격

실린더 밸브에 맞춘 입구 규격

XREG-KIT0의 입구는 CGA 580(미국·캐나다), DIN 477 Type 10(독일), BS 341 Type 3(영국), NF E29-650 Type C(프랑스), AS 2473.2 Type 50(호주) 가운데 고를 수 있습니다. 사용하는 질소 실린더의 밸브 규격을 먼저 확인한 뒤 주문하세요.

게이지 등급

키트 게이지 등급과
교정 정확도의 구분

±2½ % FS는 XREG-KIT0에 들어 있는 다이얼 게이지의 등급이며 레귤레이터의 정확도가 아닙니다. 교정 정확도는 별도로 연결하는 기준 게이지가 정합니다.

사양

출구 압력과
키트 구성

항목사양
기능1단 감압 레귤레이터 · 피스톤 감지식 (XREG-KIT0)
최대 압력출구 3,000 psi (20.7 MPa)
미세 조절가는 나사 피스톤 로드 · 청동 베어링으로 50 psi (3.5 bar)까지 정밀 조절
키트 입구CGA 580 (미국 · 캐나다) · DIN 477 Type 10 (독일) · BS 341 Type 3 (영국) · NF E29-650 Type C (프랑스) · AS 2473.2 Type 50 (호주) · 퀵 커넥트 입구
출구Quick-test 수나사
게이지 (XREG-KIT0)2.5 in (64 mm) 3,000 psi / 200 bar 게이지 2개 · 1/4 in MNPT 하부 · ±2½ % FS
재질 · 실아노다이징 알루미늄 · 스테인리스 · Buna-N · Delrin · Teflon
매체공기 · 불활성 기체
동작 온도레귤레이터 -18 ~ 60 °C · XREG-KIT0 키트 최대 54 °C
설치패널 장착 가능
연결 부속 1CGA 580 수나사 퀵 디스커넥트 ↔ 1/4 in MNPT · 스테인리스 · 5,000 psi (34.5 MPa) · Buna-N · Teflon
연결 부속 21/4 in MNPT ↔ Quick-test 수나사 · 스테인리스 · 5,000 psi (34.5 MPa) · 최대 105 °C · Buna-N
부속 렌치15 mm
원산지미국

활용 분야

질소 공급이
필요한 현장

  • 테스트 스탠드와 벤치 — 장치에 안정된 압력을 공급합니다.
  • 볼륨 컨트롤러 앞단 — 입구 압력을 일정하게 유지합니다.
  • 패널 설치 — 고정된 질소 공급 라인을 구성합니다.
  • NitroPak, 교정 매니폴드 조합 — 레귤레이터 키트를 공급원으로 사용합니다.

선택 가이드

공급 방식별
권장 구성

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
질소 실린더 압력을 낮춰 장치에 공급할 때XREG레귤레이터 키트를 실린더에 직접 연결해 사용합니다.
실린더와 레귤레이터를 한 케이스에 담을 때NPAK실린더, 레귤레이터, 볼륨 컨트롤러가 일체형입니다.
레귤레이터 뒤에서 압력을 미세하게 맞출 때QTVC0.0005 psi 단위의 미세 조절 피스톤을 갖춥니다.

구성·옵션

XREG-KIT0
구성과 품번

구분항목비고

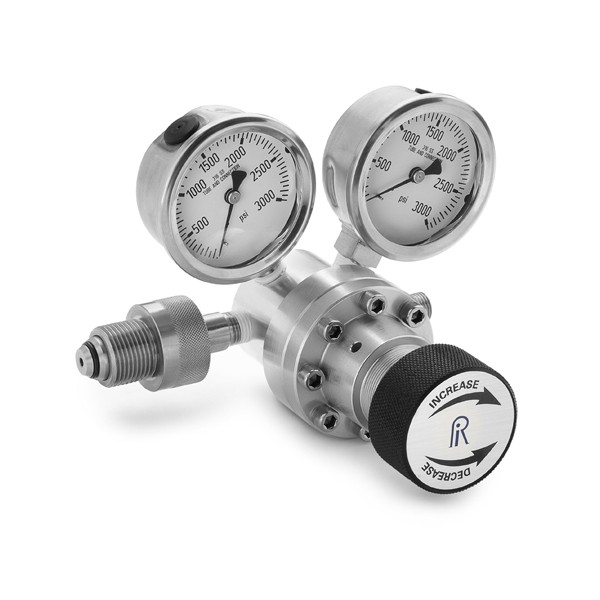

구성품1단 감압 레귤레이터 · 2.5 in 게이지 2개 · 연결 부속 2개XREG-KIT0
옵션입구 규격 다섯 가지실린더 밸브별
별매질소 실린더입구 규격에 맞는 것
품번XREG · XREG-KIT0 · QTHA-2MS0-C580-QD · QTHA-2MS0구성별
