Ralston QTCM & QSCM 교정용 매니폴드

Ralston QTCM & QSCM 교정용 매니폴드

MODEL
QTCM/QSCM
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

질소 실린더와 피교정기 사이에서
정압을 조절하는 교정 매니폴드

Ralston QTCM · QSCM 교정 매니폴드

견적 받기

Ralston 국내 정식 공급 파트너

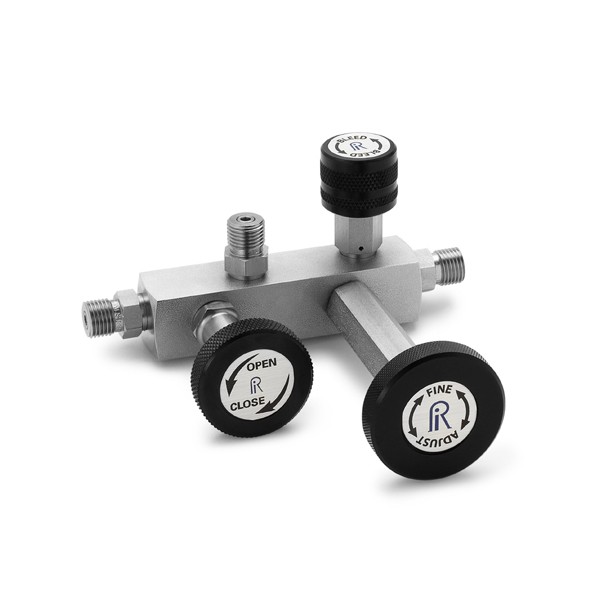

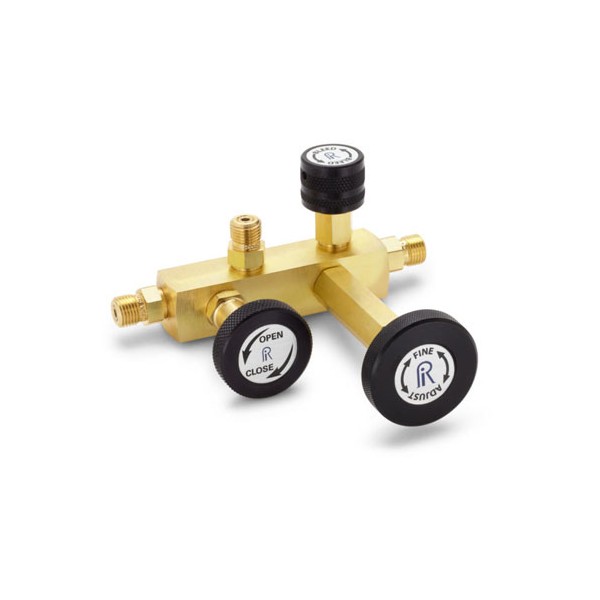

Ralston QTCM·QSCM은 질소 실린더와 피교정기 사이에서 정압을 조절하는 휴대용 교정 매니폴드(압력 컨트롤러)입니다. 미세 조절 피스톤이 0.1 psi 분해능으로 압력을 조절하며, 황동 QTCM은 3,000 psi, 스테인리스 QSCM은 5,000 psi까지 대응합니다. 압력 측정 기능은 없으므로 기준 게이지를 중간에 연결합니다.

레귤레이터와 니들 밸브만으로는 맞추기 어려운 정압을 미세 조절 피스톤이 세밀하게 조정하고, Quick-test 연결은 실링 테이프와 렌치 작업 없이 호스를 연결해 가스 사용량을 줄입니다. 이 매니폴드는 (주)테솔이 국내에 공식 공급합니다.

3,000 psi

QTCM 황동 (20.7 MPa)

5,000 psi

QSCM 스테인리스 (34.5 MPa)

0.1 psi

미세 조절 분해능 (690 Pa)

-18 ~ 54 °C

동작 온도

특징

미세 조절 피스톤으로
조정하는 정압

핵심 특징현장에서 달라지는 점
정압 미세 조절미세 조절 피스톤이 레귤레이터보다 세밀하게 압력을 맞추므로 목표 압력에 도달하는 시간이 줄어듭니다.
소프트 시트 밸브충전과 배기를 부드럽게 조절해 시스템 압력이 목표를 넘어서는 일을 막습니다.
Quick-test 연결호스와 커넥터를 실링 테이프나 렌치 없이 연결해 작업 시간이 짧아집니다.
가스 사용량 절감퀵 테스트 연결이 누설 손실을 줄여 실린더 하나로 더 많은 교정을 수행합니다.
재질 선택황동 모델과 스테인리스 모델 중에서 매체와 압력 조건에 맞게 고를 수 있습니다.
매체 호환질소와 불활성 기체가 기본이며 공기와 천연가스에도 호환됩니다.
컴팩트 보관게이지 커넥터와 호스를 이동용 가방에 함께 넣어 현장으로 옮깁니다.

기준 게이지

정확도를 정하는
기준 게이지

매니폴드는 압력을 만들고 유지하는 장치

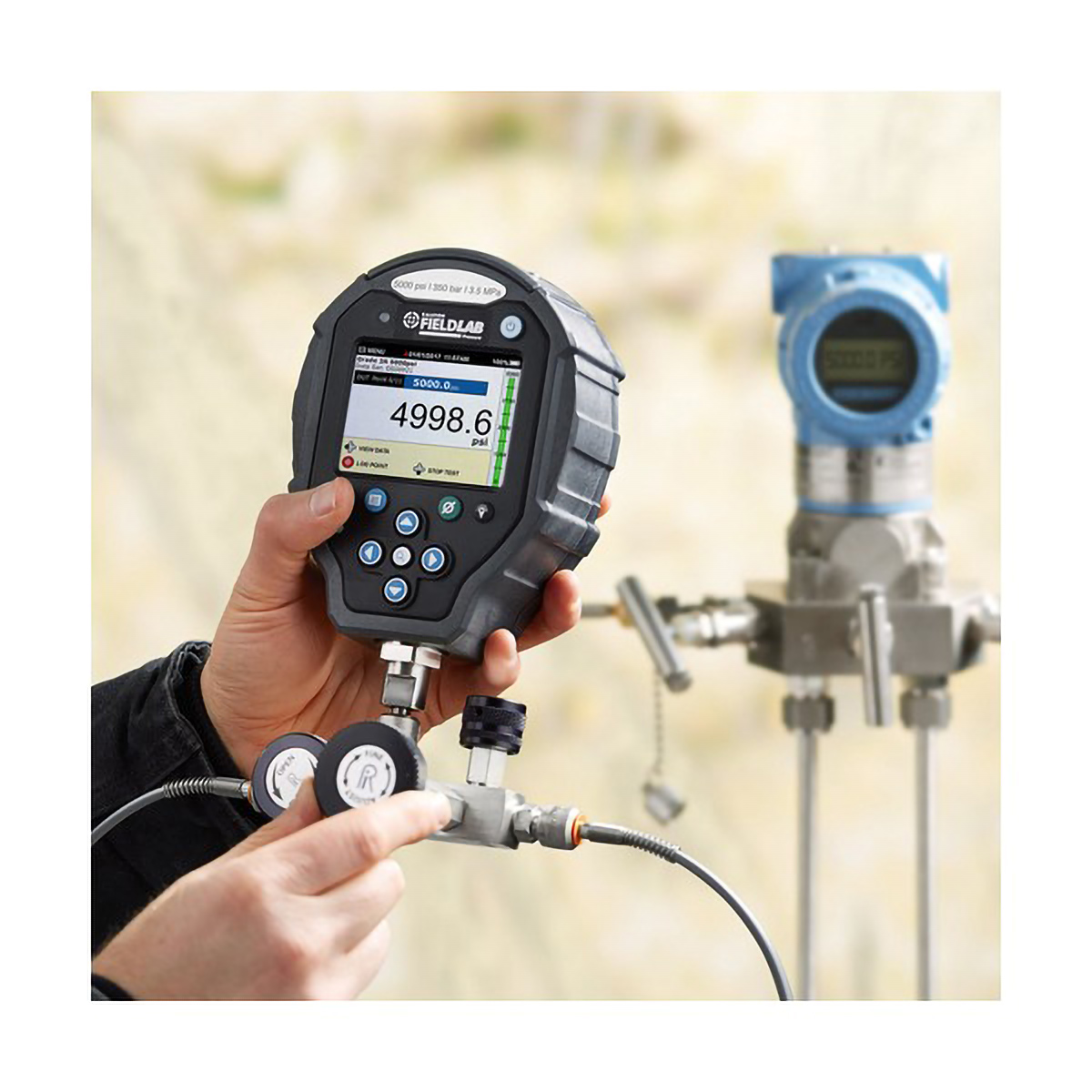

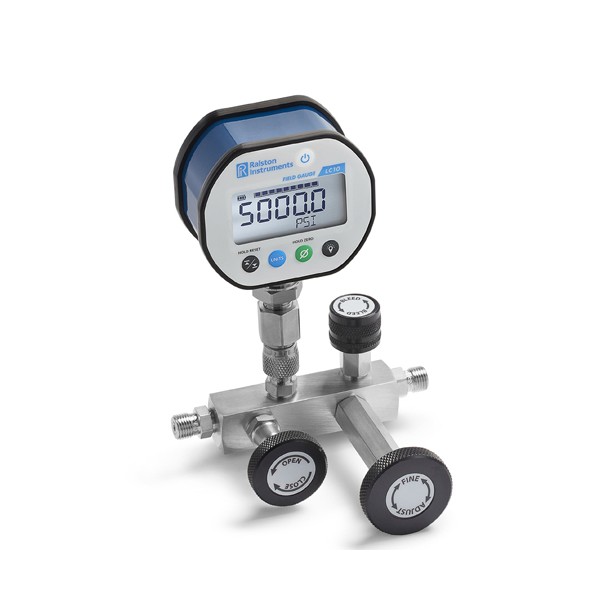

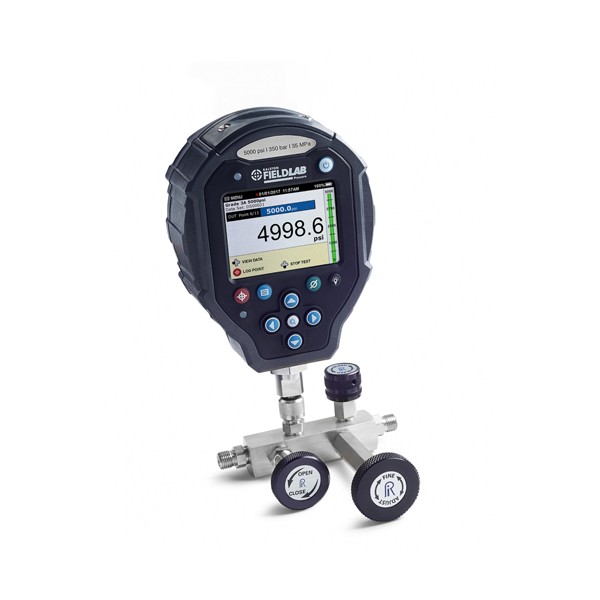

QTCM·QSCM은 압력을 만들고 유지하는 장치이므로 자체 정확도가 없습니다. 교정 정확도는 가운데 연결하는 기준 게이지가 정하며, FieldLab이나 LC20 같은 디지털 기준 게이지를 조합할 수 있습니다.

정압 교정

차압 트랜스미터와
유정 헤드 압력계

설치 위치에서 진행하는 정압 교정

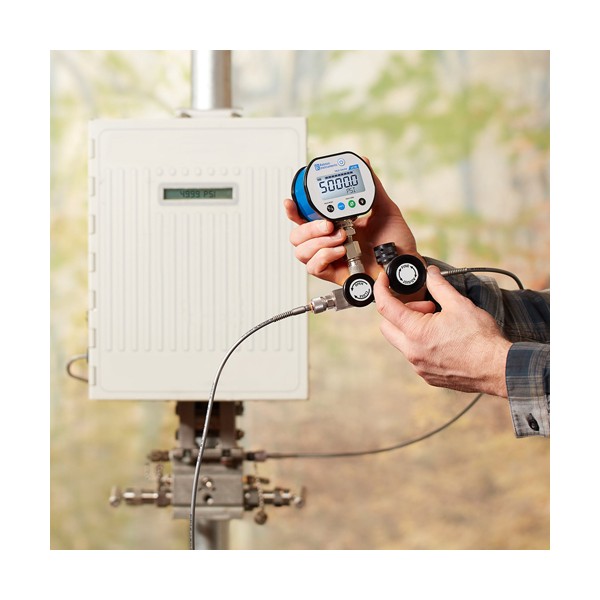

차압 트랜스미터의 정압(라인 압력) 교정을 설치 위치에서 진행하고, 유정 헤드의 아날로그 압력계는 QSCM으로 높은 압력까지 점검합니다. 분해능이 0.1 psi이므로 낮은 차압을 미세하게 조절할 때는 0.0005 psi 단위의 QTVC가 맞습니다.

사양

모델별 압력과
공통 사양

항목QTCMQSCM
최대 압력3,000 psi (20.7 MPa)5,000 psi (34.5 MPa)
재질아노다이징 알루미늄 · 황동아노다이징 알루미늄 · 스테인리스

시리즈 공통 사양

항목사양
미세 조절 분해능0.1 psi (690 Pa)
매체질소 · 불활성 기체 (공기 · 천연가스 호환)
밸브 · 실소프트 시트 충전 · 배기 밸브 · Buna-N · Delrin · Teflon
포트입구 · 출구 Ralston Quick-test 수나사
압력원 · 기준내장 압력원 없음 · 외부 압축 기체 실린더(레귤레이터 포함)와 외부 기준 게이지 필요
동작 온도-18 ~ 54 °C
크기 · 무게97 × 130 × 59 mm · 1.0 kg
원산지미국

활용 분야

정압 교정이
필요한 현장

  • 차압 트랜스미터 — 정압(라인 압력) 교정을 설치 장소 옆에서 처리합니다.
  • 고압 라인 압력계 — 아날로그 압력계를 QSCM의 상한까지 점검합니다.
  • 정압 시험 — 피교정 계기의 정압 시험을 질소로 수행합니다.
  • 교정실 벤치 — 기준 게이지와 함께 압력을 맞춥니다.

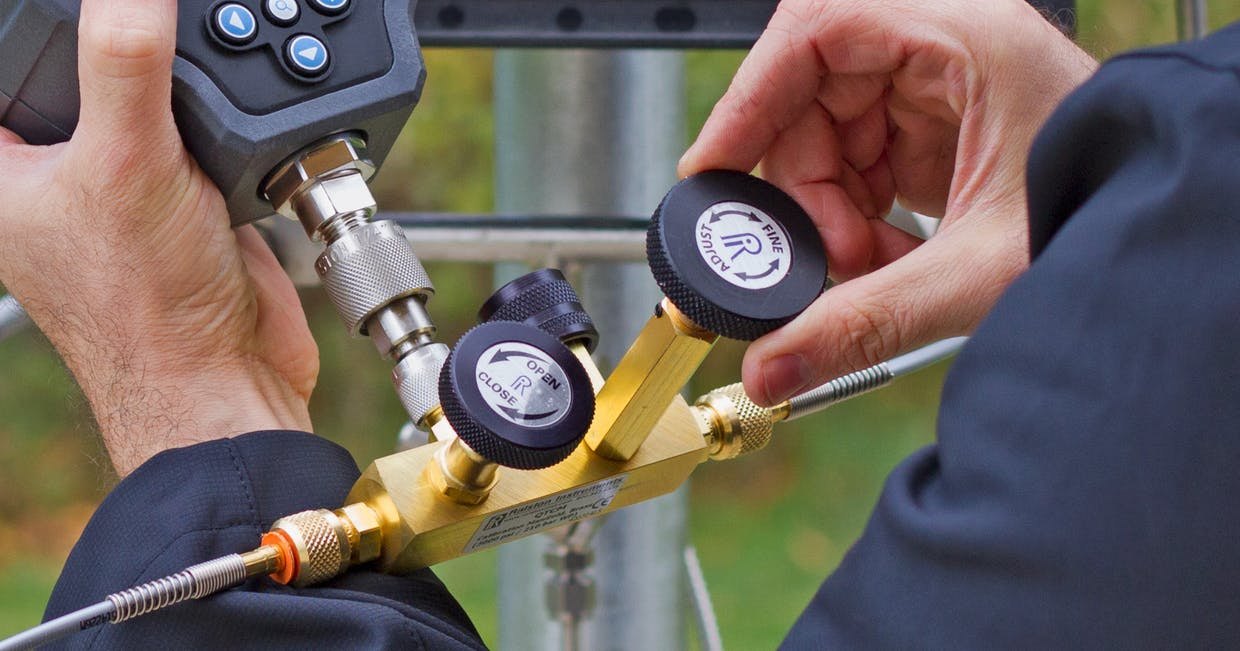

RALSTON INSTRUMENTS QTCM/QSCM - 교정용 매니폴드에 압력 모듈을 연결하는 모습
교정용 매니폴드에 압력 모듈을 연결하는 모습

선택 가이드

압력과 재질별
권장 모델

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
황동 재질로 낮은 상한이면 충분할 때QTCM황동 본체이며 최대 압력이 3,000 psi로 낮은 쪽입니다.
스테인리스 재질과 높은 압력이 필요할 때QSCM스테인리스 본체이며 최대 압력이 5,000 psi로 더 높습니다.
낮은 압력을 0.0005 psi 단위로 맞출 때QTVC미세 조절 분해능이 0.0005 psi로 0.1 psi보다 훨씬 작습니다.

구성·옵션

구성품과
별도 준비 항목

구분항목비고
구성품매니폴드 본체기본 구성
옵션QTCM 황동 모델 · QSCM 스테인리스 모델재질과 압력별
별매질소 실린더(레귤레이터 포함), 기준 게이지외부 준비
품번QTCM · QSCM모델별
