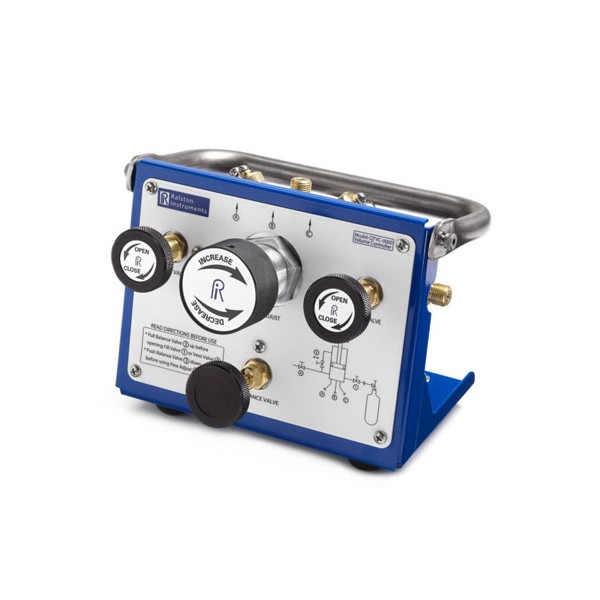

Ralston QTVC 압력 콘트롤러

Ralston QTVC 압력 콘트롤러

MODEL
QTVC
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

저압부터 3,000 psi까지
질소 압력을 조절하는 컨트롤러

Ralston QTVC 압축 기체 볼륨 컨트롤러

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTVC는 압력 평형 미세 조절 피스톤과 충전·평형·배기 밸브로 0.03 psi(2 mbar)부터 3,000 psi까지 질소 압력을 조정하는 압축 기체 볼륨 컨트롤러입니다. 0.0005 psi 분해능과 1.68 kg의 가벼운 일체형 구조로, 저압 차압 교정과 높은 정압 교정을 한 장치에서 처리합니다.

압력은 외부 기준 게이지로 읽고, 컨트롤러는 압력을 만들고 유지하는 역할만 합니다. 따라서 기준 게이지만 바꿔 연결하면 같은 장치로 교정 범위를 바꿀 수 있습니다. 진공도 10 inHg까지 만드는 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

0.0005 psi

미세 조절 분해능 (약 3.4 Pa)

0.03 ~ 3,000 psi

조절 범위 (2 mbar ~ 20.7 MPa)

1.68 kg

본체 무게

10 inHg

진공 (33.9 kPa)

특징

미세 조절 피스톤과
넓은 조절 범위

핵심 특징현장에서 달라지는 점
미세 조절 피스톤압력 평형 피스톤으로 손끝에서 압력을 세밀하게 조정하므로 목표 압력에 도달하는 시간이 줄어듭니다.
넓은 조절 범위저압부터 높은 압력까지 한 대로 조정하므로 계기마다 컨트롤러를 바꾸지 않습니다.
밸브 일체형충전, 평형, 배기 밸브가 가벼운 본체 하나에 들어 있어 호스 연결 지점이 줄어듭니다.
소프트 시트 밸브충전과 배기가 부드럽게 이루어져 시스템 압력이 목표를 넘어서지 않습니다.
Quick-test 연결실링 테이프나 렌치 없이 호스와 게이지를 연결해 준비 시간이 짧아집니다.
진공 조절정압뿐 아니라 진공 구간까지 같은 컨트롤러로 다룹니다.
벤치 스탠드벤치용 스탠드(QTVC-LKIT)를 함께 사용해 교정 작업대에 고정합니다.

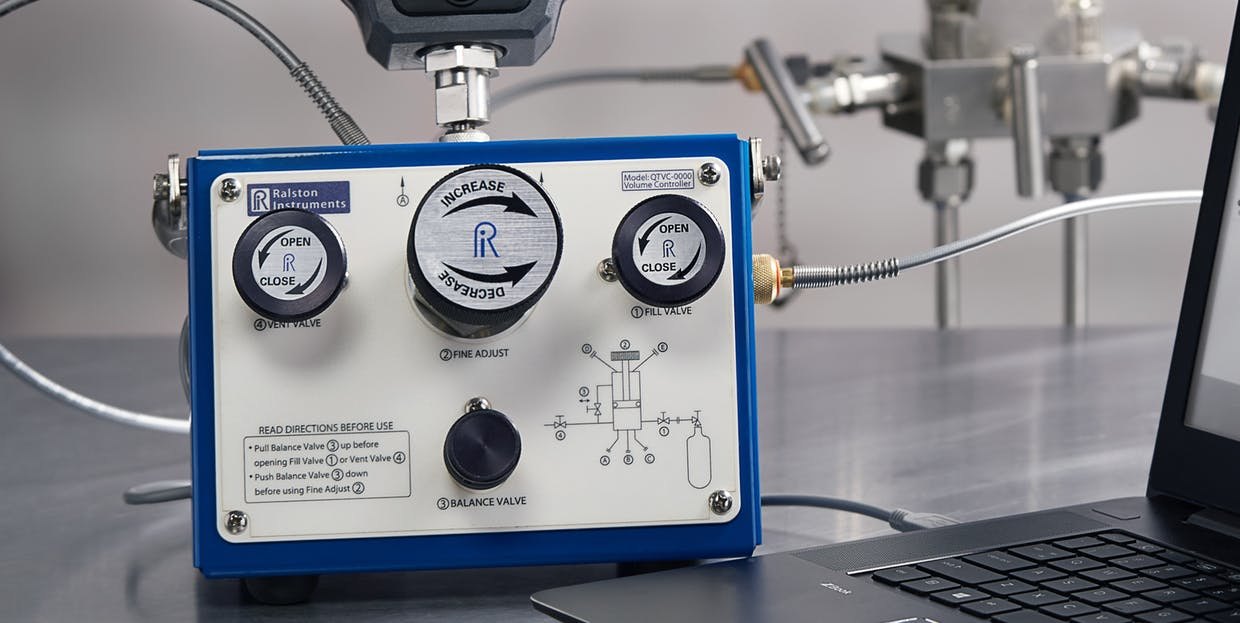

RALSTON INSTRUMENTS QTVC - 게이지와 조절 노브가 있는 압력 컨트롤러 전면부
게이지와 조절 노브가 있는 압력 컨트롤러 전면부

기준 게이지

측정은
기준 게이지로

QTVC는 압력을 만들고 유지하는 장치

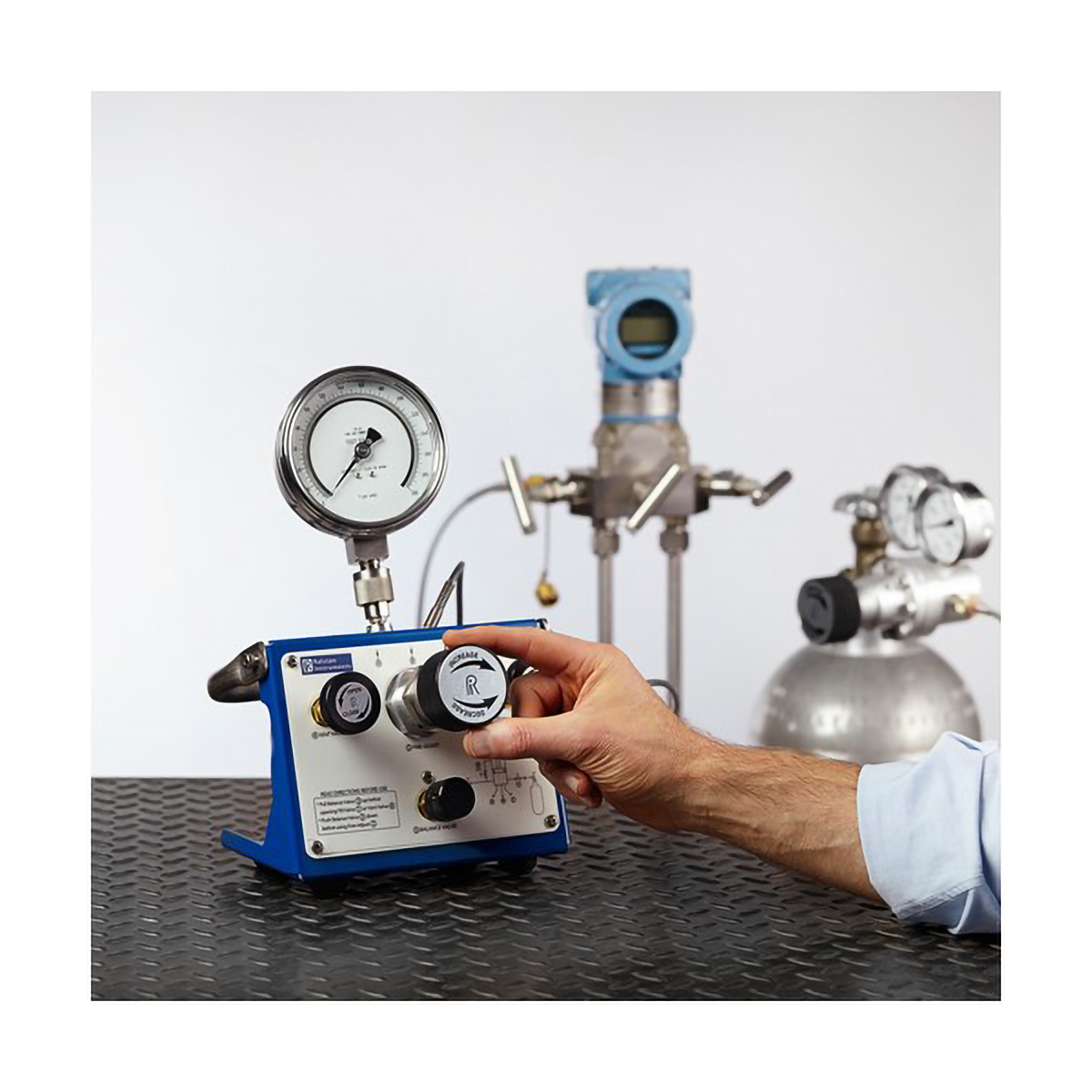

QTVC는 자체 정확도가 없으므로 교정 정확도는 함께 사용하는 기준 게이지가 정합니다. 질소 실린더, XREG 레귤레이터, 기준 게이지를 차례로 연결하며, 교정실 벤치에서는 Fluke Calibration 7050 같은 지시계를 기준으로 연결합니다.

한 대로 교정

차압과 정압을
같은 장치로

저압 차압 트랜스미터와 높은 정압 계기를 모두 같은 컨트롤러에서 교정합니다. 현장에서 케이스형이 필요하면 ControlPak, 실린더까지 일체형이 필요하면 NPAK이 적합합니다.

사양

저압부터 고압까지
전체 사양

항목사양
최대 압력3,000 psi (20.7 MPa) · 진공 10 inHg (33.9 kPa)까지
조절 범위0.03 psi (2 mbar) ~ 3,000 psi 사이
미세 조절 분해능0.0005 psi (약 3.4 Pa)
밸브미세 조절 피스톤 · 충전 · 평형 · 배기 밸브 일체 · 소프트 시트
매체질소 · 불활성 기체 (공기 · 천연가스 호환)
포트입구 · 출구 Quick-test 수나사 (캡 · 체인)
재질 · 실아노다이징 알루미늄 · 황동 · 분체 도장 강 · 스테인리스 · Buna-N · Delrin · Teflon
동작 온도-18 ~ 54 °C
크기 · 무게18 × 22 × 17 cm · 1.68 kg
구성손잡이 · Quick-test 출구 · 호스 · 어댑터 · 벤치용 스탠드 (QTVC-LKIT) · 패드 스트랩 옵션 (NPAK-STRP)
원산지미국

활용 분야

미세 압력 조절이
필요한 현장

  • 저압 차압 트랜스미터 — 낮은 압력 범위에서 교정합니다.
  • 높은 정압 계기 — 상한 압력 범위까지 교정합니다.
  • 교정실 벤치 — 기준 게이지와 함께 압력을 조정합니다.
  • 질소 실린더 라인 — XREG 레귤레이터 뒤에 두고 사용합니다.
  • 현장 이동 — ControlPak 케이스형으로 옮겨 사용합니다.

선택 가이드

용도별
권장 모델

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
벤치에서 정밀하게 압력을 맞출 때QTVC가벼운 QTVC 본체에 벤치 스탠드를 조합합니다.
현장에 들고 나갈 케이스형이 필요할 때ControlPakControlPak은 같은 컨트롤러를 튼튼한 케이스에 넣었습니다.
실린더와 레귤레이터까지 한 케이스에 담을 때NPAKNPAK은 실린더까지 일체형입니다.
0.1 psi 분해능이면 충분하고 정압 연결이 필요할 때QTCM · QSCMQTCM은 손에 드는 매니폴드입니다.

구성·옵션

구성품과
별도 준비 항목

구분항목비고
구성품손잡이 · Quick-test 출구 · 호스 · 어댑터기본 구성
옵션벤치용 스탠드 (QTVC-LKIT) · 패드 스트랩 (NPAK-STRP)별도 주문
별매질소 실린더, XREG 레귤레이터, 기준 게이지외부 준비
품번QTVC본체
