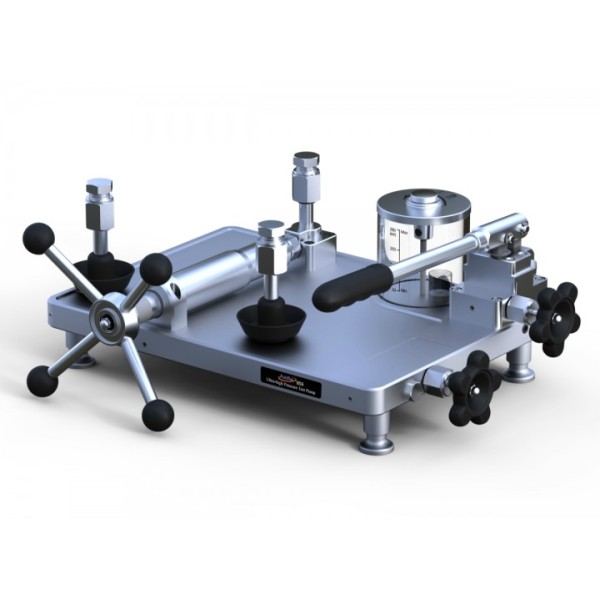

Additel ADT 959A 유압 펌프(0~40,000psi)

Additel ADT 959A 유압 펌프(0~40,000psi)

MODEL
ADT959A
브랜드
ADDITEL
제품 자료
제품문의 구매하기

대용량 계통도 빠르게 채워
초고압 계기를 교정하는 펌프

Additel ADT959A 유압 초고압 펌프

견적 받기

Additel ADT959A는 세바케이트 오일로 0 ~ 2,800 bar 게이지압을 만드는 벤치형 유압 초고압 펌프(Ultra-High Pressure Pump)입니다. 격리 밸브와 듀얼 피스톤 핸드 펌프를 갖춰 초고압 게이지와 트랜스듀서 교정에 사용합니다.

격리 밸브가 교정 용량을 핸드 펌프의 체크 밸브와 분리하므로 체크 밸브 누설이 측정에 영향을 주지 않습니다. 대용량 계통도 핸드 펌프로 빠르게 채울 수 있고, Autoclave F-250-C 포트 3개에 기준 계기와 피교정기를 함께 연결합니다. (주)테솔이 국내에 공식 공급합니다.

2,800 bar

게이지압

F-250-C

Autoclave 포트 3개

420 ml

저장조

13 kg

본체 무게

특징

2,800 bar 초고압용
ADT959A 구조

핵심 특징현장에서 달라지는 점
초고압 게이지압0부터 2,800 bar까지 한 펌프로 게이지압을 만들어 초고압 계기를 점검합니다.
격리 밸브교정 용량을 체크 밸브와 분리해 압력이 안정적으로 유지됩니다.
듀얼 피스톤핸드 펌프로 대용량 시스템을 빠르게 채웁니다.
섬세한 조정스크루 프레스로 설정점 근처의 압력을 섬세하게 맞춥니다.
유지보수 감소체크 밸브를 손볼 일이 줄어 유지보수 부담이 가벼워집니다.
Autoclave 포트Autoclave F-250-C 포트를 기본으로 갖추며, 다른 규격은 주문 시 선택할 수 있습니다.
온도 변화온도 변화의 영향을 적게 받도록 만든 압력 펌프 시리즈입니다.
무상 수리구입 후 1년 동안 무상 수리를 받을 수 있습니다.

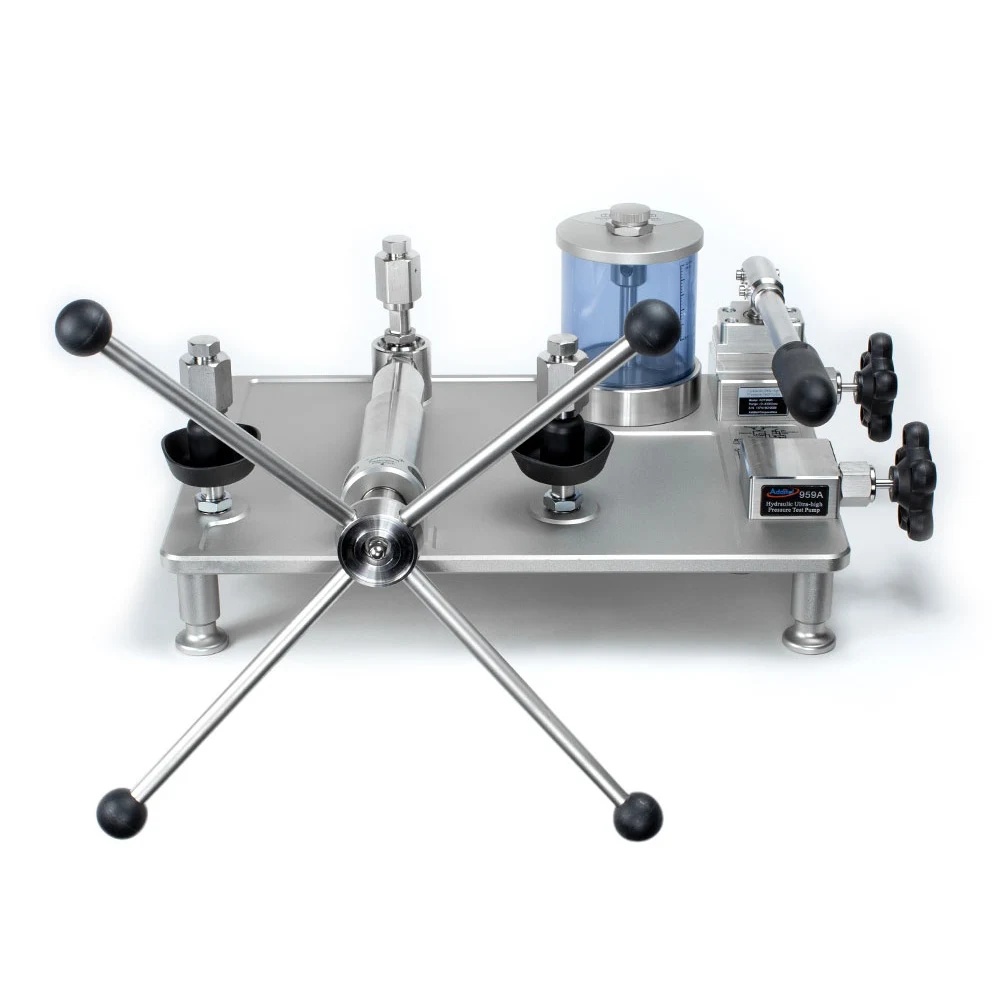

ADDITEL ADT959A - 십자 핸들과 오일 용기가 보이는 유압 펌프 전체 모습
십자 핸들과 오일 용기가 보이는 유압 펌프 전체 모습

포트와 어댑터

Autoclave 포트
연결 방법

콘 · 나사 방식의 고압 포트

Autoclave 포트는 콘과 나사 방식이어서 일반 압력계를 바로 연결할 수 없고 전용 고압 어댑터가 필요합니다. ADT104 1/4HP 어댑터 세트를 옵션으로 함께 선택하고, 1/2BSP 암나사와 M20×1.5 암나사 포트는 주문 시 지정하세요.

핸드 펌프 운용

핸드 펌프와
미세 조정

채우고 분리하고 맞추는 순서

핸드 펌프로 계통을 채운 뒤 격리 밸브로 교정 용량을 체크 밸브에서 분리하고, 스크루 프레스로 설정점을 맞춥니다. 이 모델은 진공을 만들지 않는 게이지압 전용이며, 외부 저장조 확장 호스 키트를 연결하면 용량을 늘릴 수 있습니다.

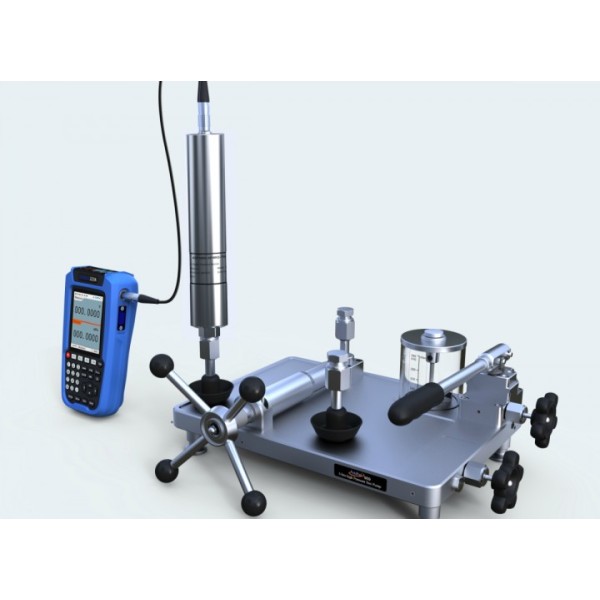

ADDITEL ADT959A - 펌프에 기준 센서와 교정기를 연결해 구성한 모습
펌프에 기준 센서와 교정기를 연결해 구성한 모습

사양

ADT959A 0 ~ 2,800 bar
상세 사양

항목사양
범위0 ~ 2,800 bar, 게이지압
매체디에틸헥실 세바케이트, 저장조 420 ml
펌프 방식듀얼 피스톤 핸드 펌프 1회 3.72 ml, 스크루 프레스 미세 조정 2.5 ml, 격리 밸브
연결압력 포트 3개, Autoclave F-250-C (9/16-18 UNF 암나사), 1/2BSP 암 · M20×1.5 암은 주문 시
재질램 · 어댑터 SS, 본체 SS · 알루미늄 · 구리, 씰 Buna-N · PTFE · 구리 합금 · 알루미늄 합금
크기 · 무게높이 175 mm · 바닥 455 × 380 mm · 13 kg
옵션ADT104 1/4HP 어댑터 세트(17개), ADT100-959-HK 외부 저장조 확장 호스 키트, ADT959A-MK 정비 키트
보증 기간1년

활용 분야

초고압 게이지와
트랜스듀서 교정 현장

  • 초고압 계기 교정 — 게이지와 트랜스듀서의 지시값을 기준 계기와 대조합니다.
  • Autoclave 포트 연결 — 계기 나사에 맞는 고압 어댑터를 골라 연결합니다.
  • 대용량 시스템 채우기 — 핸드 펌프로 큰 용량을 빠르게 채웁니다.
  • 고압 계기 반복 교정 — 정비 키트로 펌프를 관리하며 같은 자리에서 반복 교정합니다.

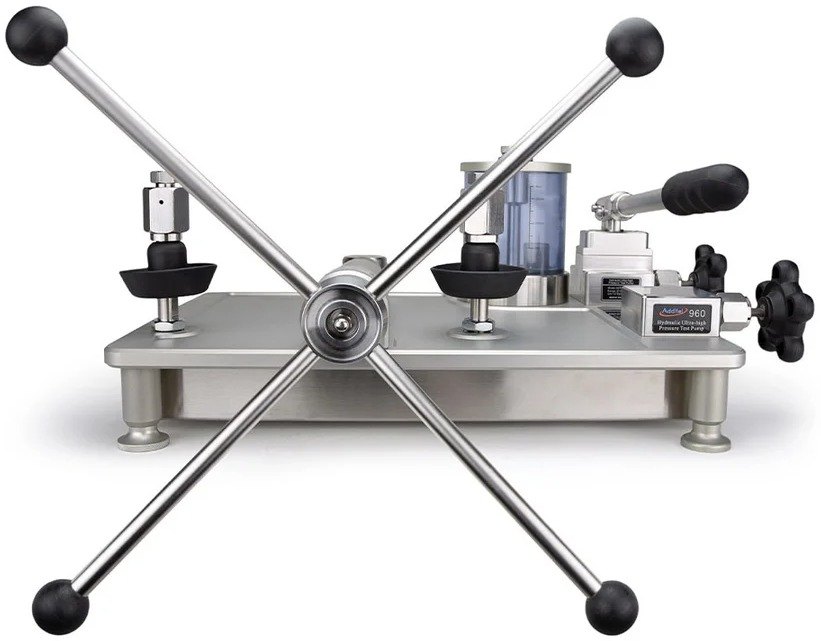

ADDITEL ADT959A - 측면에서 본 십자 핸들과 스테인리스 본체
측면에서 본 십자 핸들과 스테인리스 본체

선택 가이드

필요한 압력과 포트 수로
고르는 초고압 펌프

이럴 때 (현장 조건)권장 모델선택 이유
2,800 bar까지 필요하고 포트 3개를 사용해야 할 때ADT959A세바케이트 오일 매체에 Autoclave 포트 3개를 갖춰 기준 계기와 피교정기를 함께 연결합니다.
4,200 bar까지 필요할 때ADT960포트는 2개로 줄지만 더 높은 압력을 만듭니다.
1,000 bar급 광유 · 탈이온수 비교 펌프가 맞을 때ADT946A포트 3개를 갖춘 벤치형 비교 펌프로 1,000 bar급 교정에 맞습니다.

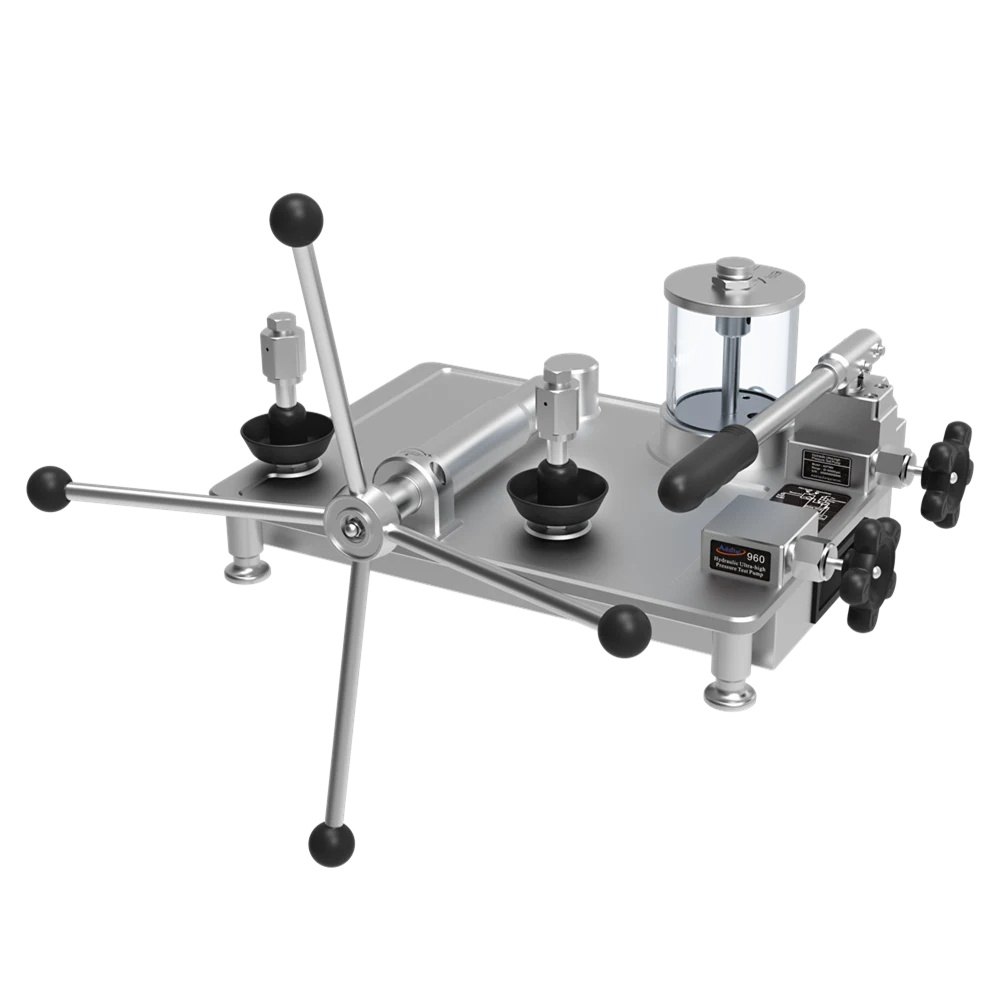

ADDITEL ADT959A - 긴 핸들 레버와 밸브가 보이는 유압 펌프 모습
긴 핸들 레버와 밸브가 보이는 유압 펌프 모습

구성·옵션

고압 어댑터와
확장 옵션

구분내용
구성품펌프 본체, 압력 포트 3개
옵션ADT104 1/4HP 어댑터 세트(17개), ADT100-959-HK 외부 저장조 확장 호스 키트, ADT959A-MK 정비 키트
품번ADT959A
보증무상 수리 1년
