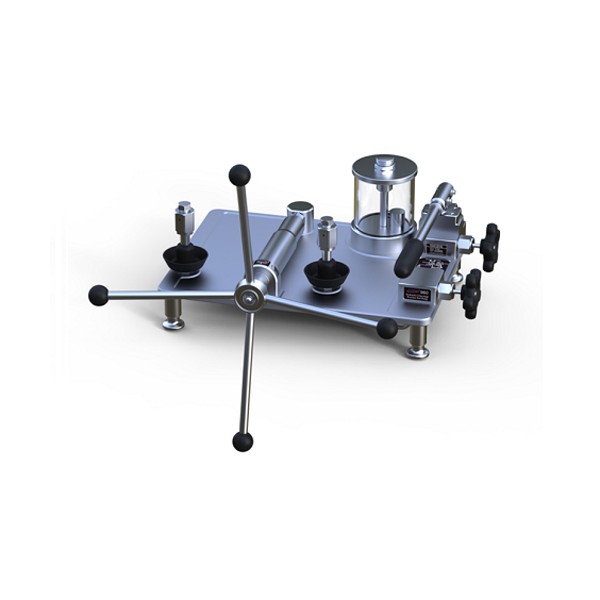

Additel ADT960 압력 펌프(0~60,000psi)

Additel ADT960 압력 펌프(0~60,000psi)

MODEL
ADT960
브랜드
ADDITEL

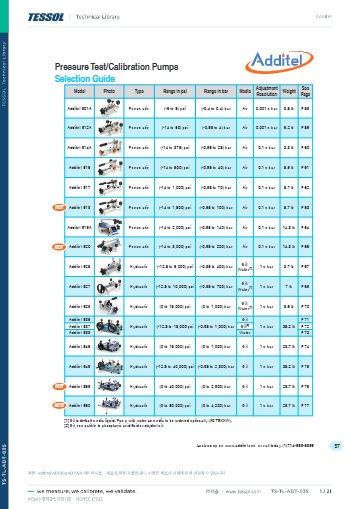

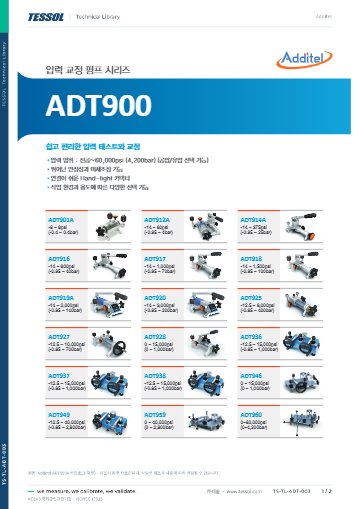

제품 자료
제품문의 구매하기

4,200 bar 초고압까지
게이지를 교정하는 유압 펌프

Additel ADT960 유압 초고압 펌프

견적 받기

Additel ADT960은 세바케이트 오일로 0 ~ 4,200 bar 게이지압을 만드는 벤치형 유압 초고압 펌프(Ultra-High Pressure Pump)입니다. 듀얼 피스톤과 격리 밸브를 갖춰 초고압 트랜스듀서와 게이지 교정에 사용합니다.

Additel 핸드 펌프 가운데 가장 높은 압력을 다루며, 격리 밸브가 교정 용량을 체크 밸브와 분리하므로 판독하는 동안 압력이 안정됩니다. 대용량 계통은 핸드 펌프로 채우고, 설정점은 미세 조정 피스톤으로 맞춥니다. (주)테솔이 국내에 공식 공급합니다.

4,200 bar

게이지압

2개

압력 포트

420 ml

저장조

15 kg

본체 무게

특징

4,200 bar를 만드는
ADT960 구조

핵심 특징현장에서 달라지는 점
초고압 게이지압0부터 4,200 bar까지 게이지압을 만들어 가장 높은 범위의 초고압 계기도 점검합니다.
격리 밸브교정 용량을 체크 밸브와 분리하므로 판독하는 동안 압력이 안정적으로 유지됩니다.
듀얼 피스톤핸드 펌프로 대용량 계통을 빠르게 채웁니다.
미세 조정미세 조정 피스톤으로 설정점 근처의 압력을 세밀하게 맞춥니다.
세바케이트 오일디에틸헥실 세바케이트 오일을 매체로 사용하며, 저장조는 420 ml입니다.
Autoclave 포트Autoclave F-250-C 암나사 포트 2개로 초고압 계기를 연결합니다.
유지보수 감소체크 밸브 정비에 드는 손이 줄어듭니다.
무상 수리구입 후 1년 동안 무상 수리가 적용됩니다.

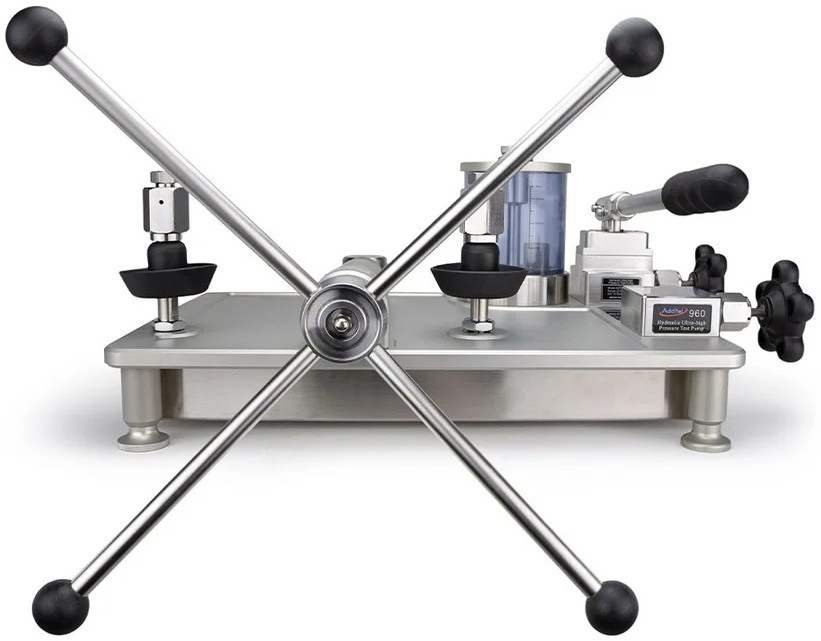

ADDITEL ADT960 - 십자 핸들과 스테인리스 상판이 보이는 압력 펌프
십자 핸들과 스테인리스 상판이 보이는 압력 펌프

압력 발생

격리 밸브와
핸드 펌프

체크 밸브와 분리되는 교정 용량

듀얼 피스톤 핸드 펌프로 계통을 채운 뒤 격리 밸브로 교정 용량을 체크 밸브에서 분리합니다. 설정점은 미세 조정 피스톤으로 맞추며, 외부 저장조 확장 호스 키트를 추가하면 대용량 계통의 시험 시간이 줄어듭니다.

모델 구분

959A와 비교한
ADT960의 차이

같은 바닥 크기, 다른 압력 구간

ADT959A와 ADT960은 바닥 크기가 같은 벤치형입니다. ADT959A는 포트 3개에 13 kg이고, ADT960은 포트 2개에 15 kg입니다. 교정할 초고압 트랜스듀서와 게이지의 압력 범위에 맞춰 고르세요.

사양

ADT960 0 ~ 4,200 bar
상세 사양

항목사양
범위0 ~ 4,200 bar, 게이지압
매체디에틸헥실 세바케이트, 저장조 420 ml
펌프 방식듀얼 피스톤 핸드 펌프 1회 3.72 ml, 미세 조정 피스톤 2.5 ml, 격리 밸브
연결압력 포트 2개, Autoclave F-250-C 암나사, 1/4HP 암 · 수
재질램 · 어댑터 SS, 본체 SS · 알루미늄 · 구리, 씰 Buna-N · PTFE · 구리 합금 · 알루미늄 합금
크기 · 무게높이 175 mm · 바닥 455 × 380 mm · 15 kg
옵션ADT100-960-HK 외부 저장조 확장 호스 키트, ADT960-MK 정비 키트
보증 기간1년

활용 분야

4,200 bar급 시험과
트랜스듀서 교정

  • 초고압 트랜스듀서 점검 — 4,200 bar까지 가압해 지시값을 확인합니다.
  • 고압 게이지 교정 — 게이지압 범위 전체를 펌프 한 대로 만듭니다.
  • 대용량 계통 채우기 — 핸드 펌프로 큰 용량을 빠르게 채웁니다.
  • 시험 설비 반복 점검 — 세바케이트 오일 계통에서 같은 조건으로 반복 시험합니다.

선택 가이드

초고압 범위에 따른
ADT960·959A 선택

이럴 때 (현장 조건)권장 모델선택 이유
4,200 bar까지 필요할 때ADT960포트 2개 구성으로 Additel 핸드 펌프 가운데 가장 높은 압력을 다룹니다.
2,800 bar까지면 충분하고 포트 3개가 필요할 때ADT959A바닥 크기는 같고 포트가 3개여서 여러 계기를 함께 연결할 수 있습니다.
1,000 bar급 광유 · 탈이온수 비교 펌프가 맞을 때ADT946A포트 3개의 벤치형 비교 펌프로 광유나 탈이온수 매체에 맞습니다.

구성·옵션

ADT960 기본 구성과
정비 옵션

구분내용
구성품펌프 본체, 압력 포트 2개
옵션ADT100-960-HK 외부 저장조 확장 호스 키트, ADT960-MK 정비 키트
품번ADT960
보증무상 수리 1년
