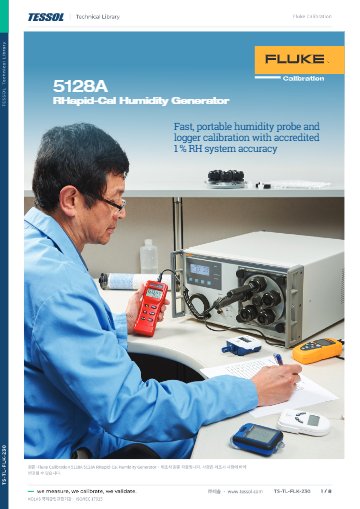

제품 자료: 5128A RHapid-Cal Humidity Generator 데이터시트(영문)

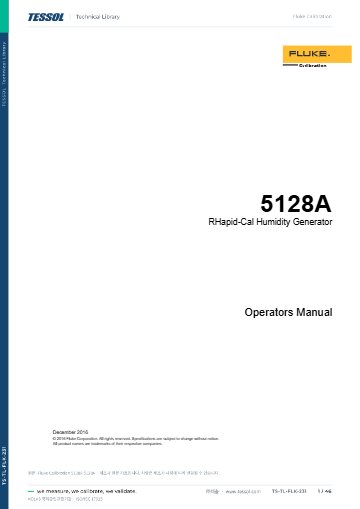

5128A 사용 설명서(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

습도 프로브 다섯 개를 함께
교정하는 휴대형 습도 발생기

Fluke Calibration 5128A RHapid-Cal 습도 발생기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5128A RHapid-Cal은 내부 혼합 유량 방식으로 습도 7~95 %RH와 챔버 온도 5~50 °C를 만드는 휴대형 습도 발생기(Humidity Generator)입니다. 습도 프로브·트랜스미터·데이터로거를 최대 5개까지 한 번에 다점 교정할 수 있습니다.

압축 공기나 외부 가스 없이 증류수만 채워 운전합니다. 시스템 정확도 ±1.0 %RH와 ±0.2 °C에는 기준 표준 불확도와 1년 장기 안정도가 이미 포함되어 있어 교정 결과 판정이 단순해집니다. 섀시 무게가 15 kg으로 현장으로 옮기기 쉬운 이 발생기는 (주)테솔이 국내에 공식 공급합니다.

±1.0 %RH

7~80 %RH · 99 % (k = 2.58)

±0.2 °C

챔버 온도 정확도

5개

한 번에 교정하는 프로브

2시간

6점 교정 소요 시간

특징

5128A 습도 발생기의
시스템 정확도 사양

핵심 특징	현장에서 달라지는 점
시스템 정확도 사양	챔버와 내부 기준을 합친 시스템 값으로 정확도를 보증하므로 기준 프로브 불확도를 따로 합산하는 계산이 줄어듭니다.
내부 혼합 유량	압축 공기와 외부 가스 없이 증류수만 채우면 되므로 설치 장소의 배관 조건에 구애받지 않습니다.
빠른 습도 변화	습도가 분당 10 %RH까지 오르내려 다점 교정에서 점 사이 대기 시간이 짧습니다.
높은 균일도	정상 운전 구간에서 온도 균일도 ±0.12 °C, 습도 균일도 ±0.3 %RH여서 프로브 위치에 따른 편차가 작습니다.
시스템 교정 포함	ISO 17025 인정 시스템 교정이 포함되어 있어 도입 직후부터 소급 성적서를 갖출 수 있습니다.
5포트 도어	사각 5포트 도어에 프로브를 꽂아 여러 개를 한 번에 교정하며, 원형 5포트 도어와 선반 달린 투명 도어를 옵션으로 고를 수 있습니다.

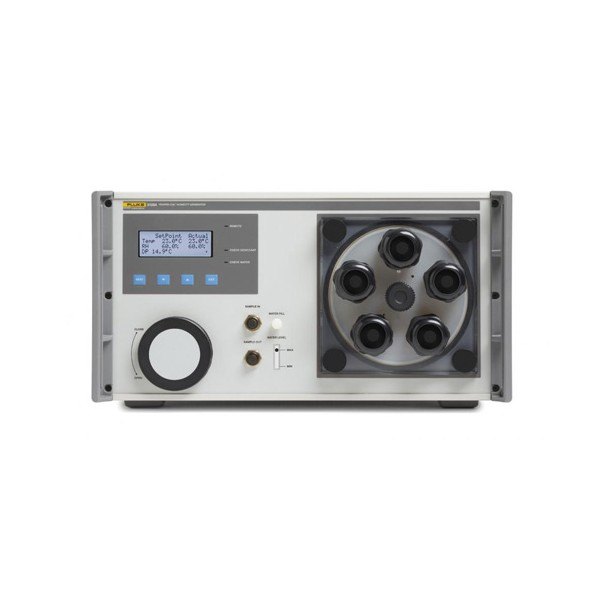

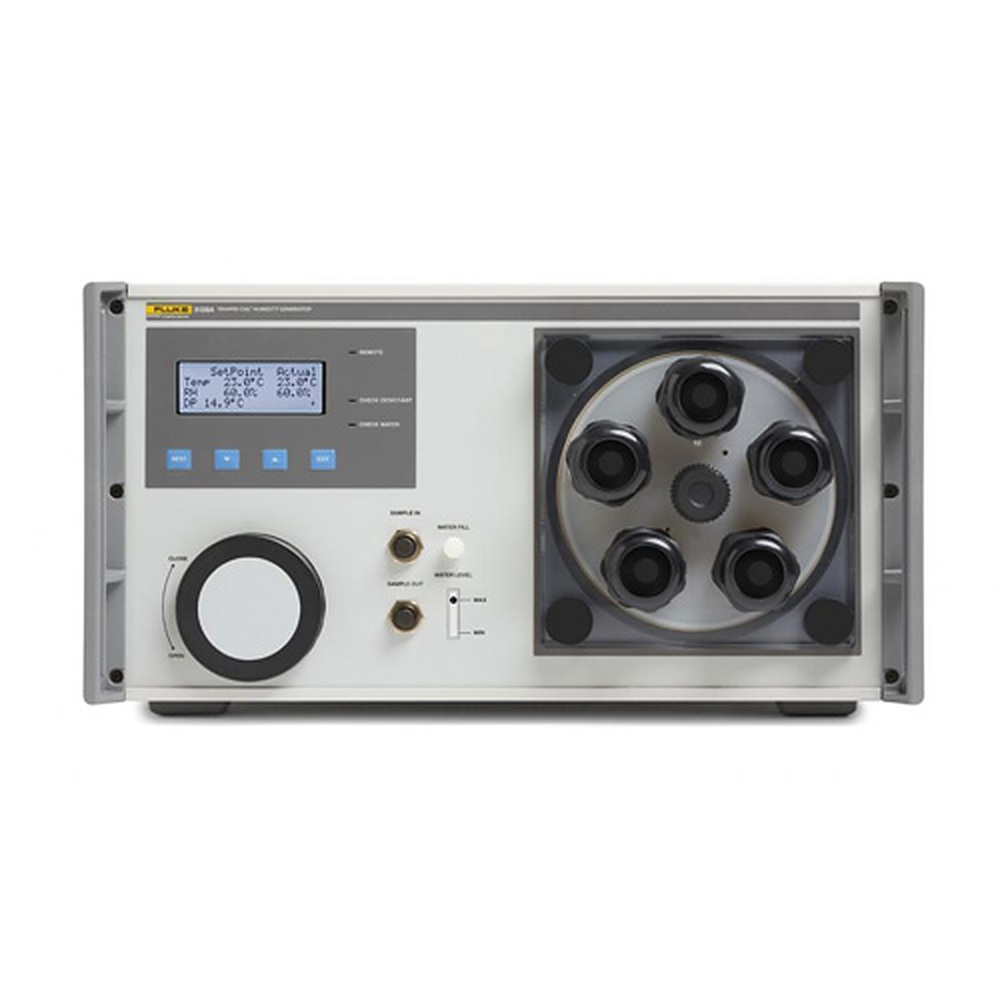

표시창과 챔버가 있는 랙형 습도 발생기 전면

정확도 해석

5128A의 ±1.0 %RH가
적용되는 조건

±1.0 %RH는 습도 7~80 %RH, 챔버 18~28 °C, 주변 온도 23 ± 3 °C 조건에서 1년 동안 유지되는 값이며, 신뢰수준은 99 %(k = 2.58)입니다. 80 %RH를 넘으면 ±1.25 %RH가 되고, 주변 온도가 23 ± 5 °C로 넓어지면 위 값에 1.5를 곱합니다. 따라서 교정 실험실의 공조 편차를 먼저 점검하세요.

챔버 온도가 이 정상 구간을 벗어나면 구간별 일반 사양이 적용되며, 습도 하한은 저온 구간이 15 %RH, 고온 구간이 7 %RH입니다. 구간표의 균일도는 중간 습도 설정 기준으로, 낮은 습도에서는 더 좋고 높은 습도에서는 더 나빠집니다.

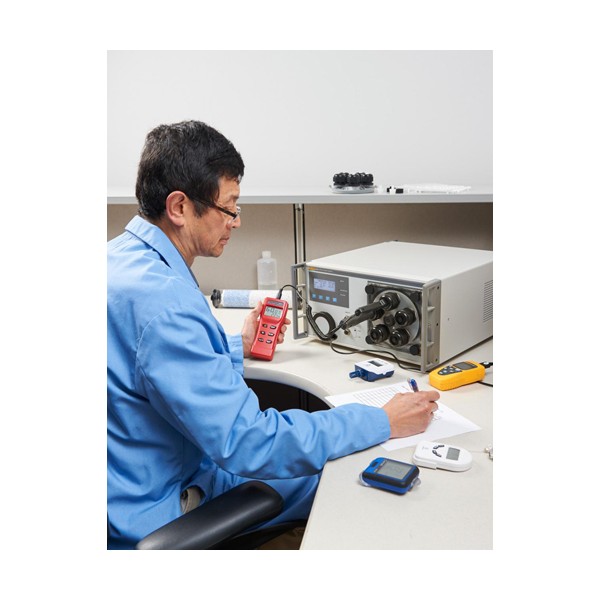

작업자가 습도 발생기를 두고 센서를 점검하는 모습

다점 교정

5포트 도어 프로브 배치와
교정 소요 시간

5포트 도어에 프로브를 배치하는 방법

작업 공간은 깊이 109 mm, 지름 125 mm이며, 도어 그로밋이 1/4 in부터 7/8 in까지의 프로브 지름을 받습니다. 사용하지 않는 포트는 플러그로 막아 유량 손실을 줄이세요. 6점 교정은 일반적으로 2시간 안에 마칩니다.

교정 관리

5128A 발생기의
소급과 교정 주기

ISO 17025 인정 시스템 교정이 포함되며, 사양은 1년 안정도를 기준으로 합니다. 사용 횟수와 교정 이력을 비교해 재교정 주기를 정하세요. 재교정 시점에는 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사양

7~95 %RH 습도와
5~50 °C 사양

항목	사양
습도 정확도 (챔버 18~28 °C, 1년, 주변 23 ± 3 °C)	7~80 %RH에서 ±1.0 %RH · 80 %RH 초과(18~23 °C에서 95 %RH까지, >23~28 °C에서 최대 습도까지) ±1.25 %RH
온도 정확도 (챔버 18~28 °C)	±0.2 °C
사양 기준	안정도, 주변 영향, 직선성, 전원 변동, 기준 표준 불확도, 1년 장기 안정도 포함의 절대 기기 불확도 · 신뢰수준 99 %(k = 2.58) · 주변 23 ± 5 °C에서는 위 값에 1.5를 곱함
습도 설정 범위	7~95 %RH (챔버 온도에 따라 하한 변동)
챔버 온도 제어 범위	5~50 °C (하한은 주변보다 15 °C 낮은 값으로 제한될 수 있음)
균일도 · 안정도 (챔버 18~28 °C)	온도 균일도 ±0.12 °C · 습도 균일도 ±0.3 %RH · 습도 안정도 ±0.15 %RH · 온도 안정도 ±0.05 °C (5분, 1 sigma)
변화 속도 (일반)	온도 상승 10 °C/min · 하강 1.5 °C/min · 습도 상승 10 %RH/min · 하강 5 %RH/min · 6점 교정 2시간
챔버 · 작업 공간	챔버 깊이 200 mm × 지름 150 mm · 작업 공간 깊이 109 mm × 지름 125 mm
프로브 포트	사각 5포트 도어 기본 (최대 5개 프로브) · 원형 5포트 도어, 선반 달린 투명 도어 옵션 · 그로밋 1/4~7/8 in
분해능	0.1 °C · 0.1 %RH (노점 0.1 °C, 계산값으로 지시용)
인터페이스 · 전원 출력	USB · 트랜스듀서 전원 12 V dc, 최대 1 A
전원	100~240 V ± 10 %, 47~63 Hz, 300 VA
퓨즈	주전원 F4A 250 V · 트랜스듀서 전원 F 1A 250 V (fast blow)
시험 유체	증류수
크기 (H × W × D)	237 × 432 × 521 mm
무게	15 kg (섀시 전용)
워밍업	마지막 워밍업 이후 경과 시간의 2배, 최대 30분
작동 습도 (주변)	18~28 °C에서 최대 80 %RH
보관 환경	-20~50 °C, 0~95 %RH, 비응축
안전 · 환경	IEC 61010-1, 설치 카테고리 II, 오염 등급 2, 실내 전용, 고도 2,000 m까지
EMC	IEC 61326-1, CISPR 11 Group 1 Class A
교정	ISO 17025 인정 시스템 교정 포함

챔버 온도 구간별 일반 사양

챔버 온도	습도 하한	온도 균일도	습도 균일도	습도 안정도	온도 안정도
5 ~ <18 °C	15 %RH	±0.5 °C	±1.5 %RH	±0.5 %RH	±0.5 °C
18 ~ 28 °C	7 %RH	±0.12 °C	±0.3 %RH	±0.15 %RH	±0.05 °C
>28 ~ 30 °C	7 %RH	±0.2 °C	±0.6 %RH	±0.3 %RH	±0.2 °C
>30 ~ 35 °C	7 %RH	±0.3 °C	±0.9 %RH	±0.4 %RH	±0.3 °C
>35 ~ 40 °C	7 %RH	±0.5 °C	±1.5 %RH	±0.5 %RH	±0.5 °C
>40 ~ 50 °C	7 %RH	±0.5 °C	±1.5 %RH	±0.5 %RH	±0.5 °C

활용 분야

5128A로 다점 습도 교정을
하는 현장

제약·의료기기 — GMP 대상 보관 구역의 습도 센서와 로거를 여러 점에서 교정합니다.
반도체·화학 공정 — 공정 습도 계측기를 사용 범위의 여러 점에서 교정합니다.
식품 생산 — 현장 습도 계기를 증류수만으로 운전하는 장비로 교정합니다.
독립 교정 실험실 — 프로브 5개를 한 번에 처리해 교정 처리량을 늘립니다.

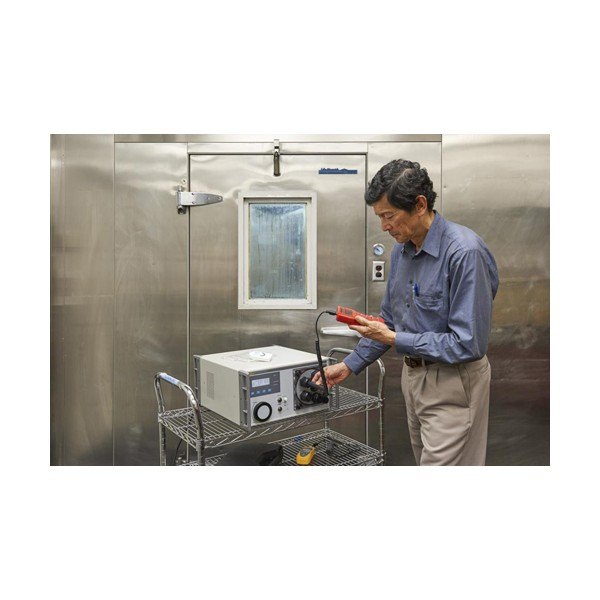

항온항습실에서 습도 발생기로 교정하는 작업 모습

선택 가이드

교정 규모에 맞는
습도 교정 장비 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
프로브 여러 개를 현장에서 한 번에 교정할 때	5128A	15 kg 섀시에 5포트 도어를 갖춘 휴대형 혼합 유량 발생기라 현장에서 여러 프로브를 동시에 교정합니다.
노점을 기준으로 값을 함께 비교할 때	BL783	냉각 거울식으로 노점을 직접 측정하는 표준 노점계라 노점 기준 비교에 맞습니다.
계기를 큰 챔버에 넣어 교정할 때	BL762	작업 공간 125 L 바닥 설치형 챔버입니다.

구성·옵션

5128A 도어 · 케이스 · 건조제
옵션

5128-CASE 휠 케이스 — 바퀴가 달려 현장으로 옮기기 쉬운 케이스입니다.
5128-2681-R5 원형 5포트 도어 — 원형 포트 프로브용 도어입니다.
5128-2681-S0 투명 도어(선반 포함) — 로거를 선반에 올려 교정하는 투명 도어입니다.
5128-2680 건조제 카트리지 — 낮은 습도 운전에 사용하는 건조제 카트리지입니다.
포트 그로밋과 플러그 — 프로브 지름에 맞춰 교체하고 남는 포트를 막습니다.

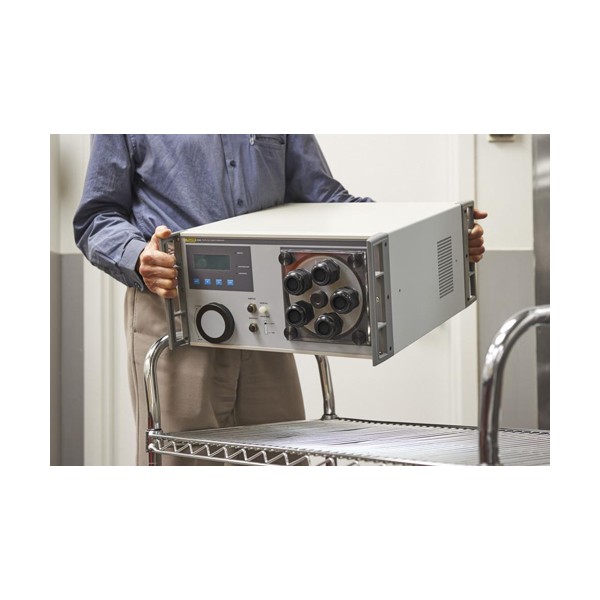

카트 위의 습도 발생기를 옮기는 모습

5128A와 함께 보는
습도 교정 장비

Baluntech BL783 냉각 거울식 노점계 (±0.15 °C DP)
Baluntech BL762 습도 교정용 챔버 (125 L)
Baluntech BL784 냉각 거울식 노점계 (±0.20 °C DP)

5128A의 ±1.0 %RH는 어떤 조건의 값입니까?
습도 7~80 %RH, 챔버 18~28 °C, 주변 온도 23 ± 3 °C에서 1년간 적용되는 99 % 신뢰수준(k = 2.58) 값입니다. 주변 온도가 23 ± 5 °C로 넓어지면 위 값에 1.5를 곱해 해석하세요.
5128A에 압축 공기나 외부 가스가 필요합니까?
아닙니다. 내부 혼합 유량 방식이라 증류수만 채우면 운전되며, 낮은 습도 운전에는 건조제 카트리지를 옵션으로 사용할 수 있습니다.
습도 하한은 챔버 온도에 따라 달라집니까?
네, 챔버 5~18 °C 미만에서는 15 %RH이고 18 °C 이상 구간은 7 %RH입니다. 낮은 온도에서 낮은 습도 점이 필요하면 구간표의 하한을 먼저 확인하세요.
프로브 지름이 다른 계기도 함께 꽂을 수 있습니까?
네, 그로밋이 1/4~7/8 in 지름을 받으며, 지름별 그로밋과 플러그는 옵션으로 교체할 수 있습니다. 원형 포트 프로브에는 원형 5포트 도어가 맞습니다.
