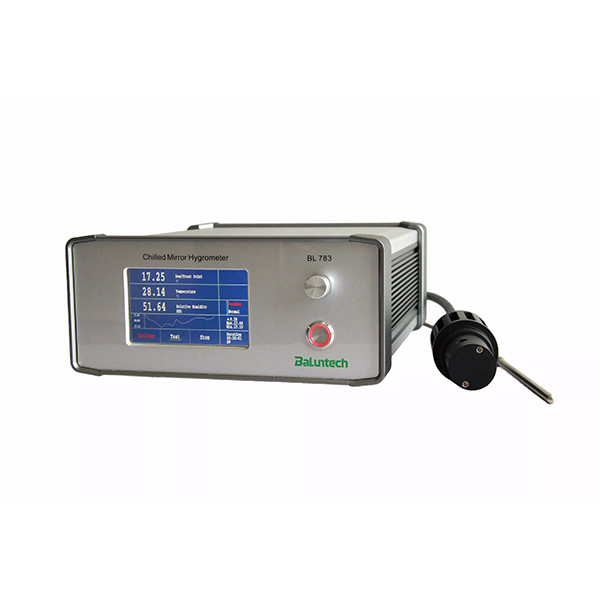

Baluntech BL783 노점계(±0.15℃ DP)

MODEL: BL783
브랜드: Baluntech

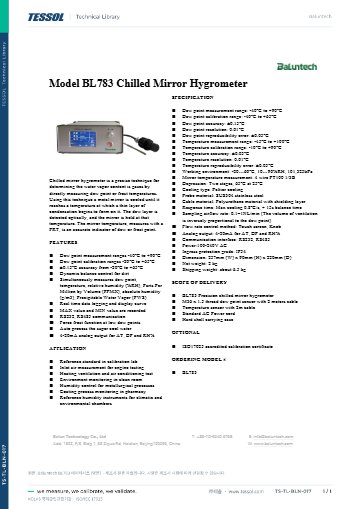

제품 자료: 데이터시트 (영문)

제품문의 구매하기

거울에 맺힌 이슬로
노점을 직접 읽는 표준 노점계

Baluntech BL783 냉각 거울식 노점계

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL783은 2단 펠티어로 거울을 식혀 맺히는 이슬과 서리의 온도를 직접 측정하는 냉각 거울식 노점계(Chilled Mirror Hygrometer)입니다. -40~+90 °C 노점·서리점을 ±0.15 °C 정확도로 측정하며 습도 교정 실험실의 표준 노점계로 사용합니다.

거울 온도를 4선식 PT100으로 읽기 때문에 정전용량식 센서처럼 습도 값으로 환산하는 단계가 없고, 노점과 함께 온도, 상대습도, 절대습도, ppmv를 한 화면에서 확인합니다. 2단 펠티어로 낮은 노점까지 거울을 식히는 이 노점계는 (주)테솔이 국내에 공식 공급합니다.

±0.15 °C

노점 정확도 (교정 구간 기준)

-40 ~ +90 °C

노점 · 서리점 범위

0.01 °C

노점 분해능

±0.05 °C

별도 온도 센서 정확도

특징

노점을 직접 측정하는
냉각 거울 방식

핵심 특징	현장에서 달라지는 점
직접 노점 측정	거울 표면에 맺히는 이슬·서리의 온도를 직접 읽으므로 습도 센서 교정에서 기준값의 소급 단계가 줄어듭니다.
강제 서리 전환	0 °C 아래에서 이슬과 서리가 모호해지는 구간을 자동으로 서리 상태로 전환하므로 저노점 측정값을 해석할 때 혼선이 없습니다.
동적 균형 오염 제어	거울 오염의 영향을 줄여 장시간 운전 중 지시 드리프트를 억제합니다.
동시 표시	노점, 온도, 상대습도, 절대습도, ppmv를 함께 표시하므로 환산 계산 없이 교정 기록에 옮길 수 있습니다.
실시간 로깅	측정 데이터를 곡선으로 보여 주고 MAX와 MIN 값을 따로 기록해 변동 이력을 바로 확인합니다.
출력과 통신	4–20 mA 출력과 RS232, RS485 통신으로 챔버 제어기나 기록 설비에 연결합니다.

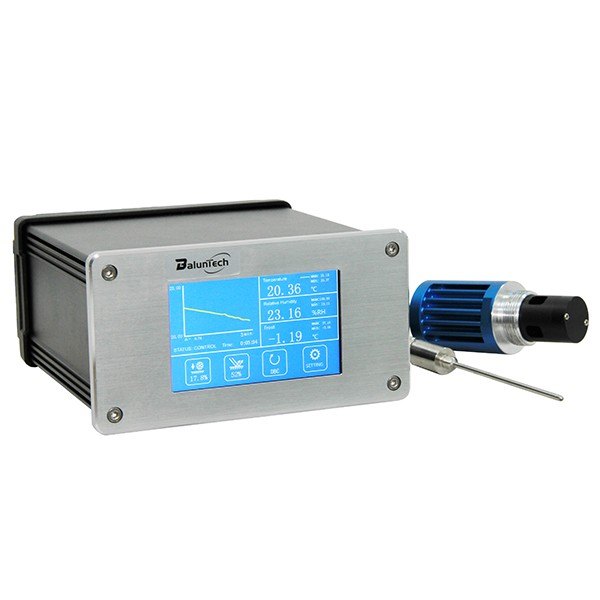

터치 화면 본체와 센서 프로브가 연결된 모습

정확도

±0.15 °C 정확도가
적용되는 구간

±0.15 °C 정확도는 노점 측정 범위 가운데 교정 구간인 -20~+65 °C에서 적용됩니다. 별도 온도 센서가 ±0.05 °C 정확도로 챔버 온도를 함께 측정하므로, 한 대로 노점과 온도를 동시에 비교할 수 있습니다.

분해능은 노점과 온도 모두 0.01 °C이고 재현성은 ±0.05 °C입니다. 거울 온도는 4선식 PT100 1/3 B로 측정하며, 냉각에는 2단 펠티어를 사용합니다.

시료 유량

시료 유량과
서리 전환 운용

시료 유량 조절과 강제 서리 조건

시료 유량은 0.1~1 NL/min 범위에서 터치스크린이나 노브로 조절하며 노점이 낮을수록 유량을 낮춥니다. 강제 서리는 노점이 -35 °C보다 높고 -3 °C보다 낮은 구간에서 값이 안정되면 자동으로 작동합니다.

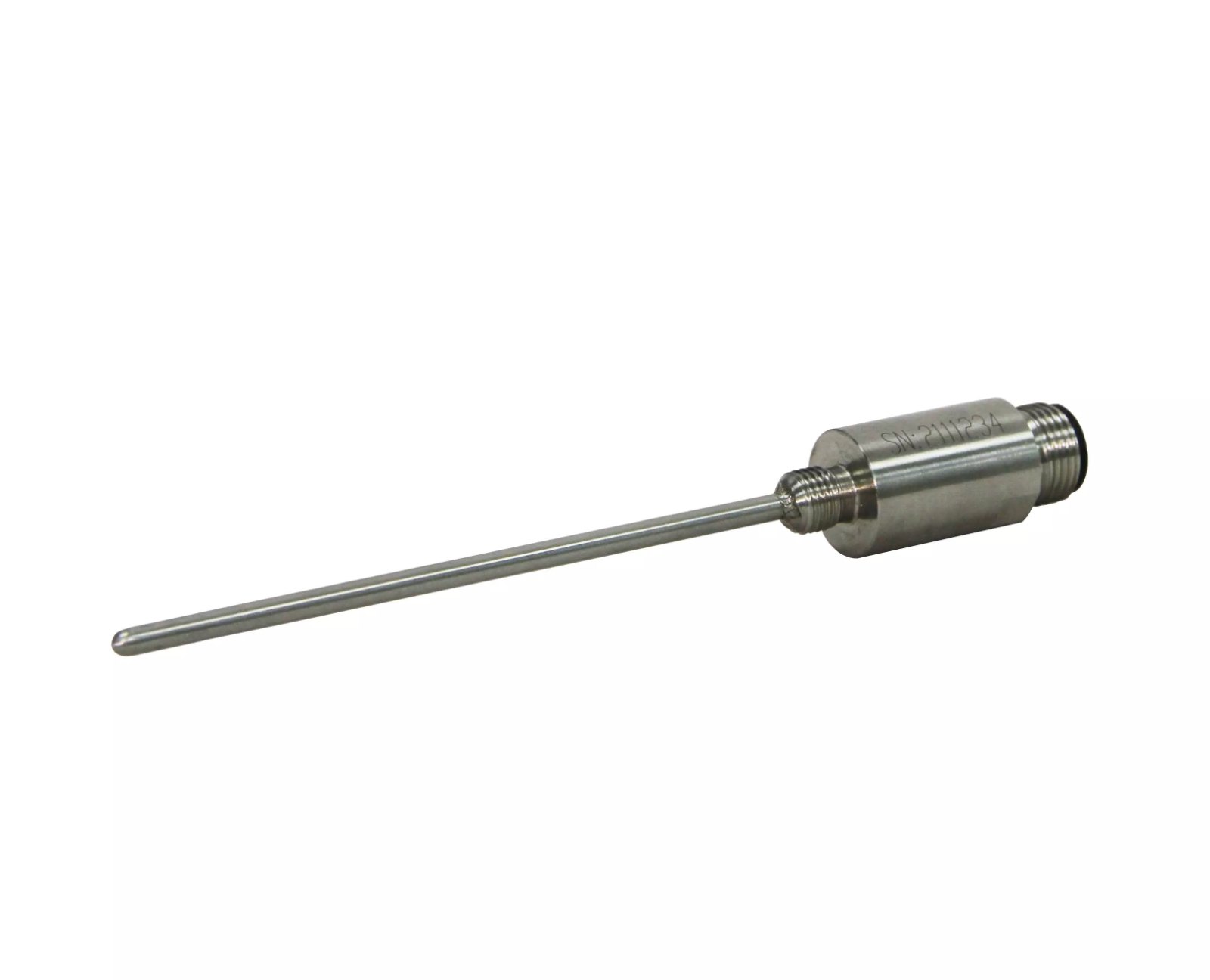

가늘고 긴 스테인리스 온도 프로브

교정 관리

표준 노점계의 소급과
교정 주기

ISO 17025 인정 교정성적서는 옵션이며 기본 구성에는 공장 교정 보고서가 들어 있습니다. 표준기로 사용하는 노점계는 사용 빈도에 맞춰 교정 주기를 정해 관리하세요. 정기 교정은 (주)테솔의 KOLAS 인정 범위 안에서 가능한지 확인해 교정 방법을 안내해 드립니다.

사양

-40~+90 °C 노점과
출력 사양

항목	사양
노점·서리점 범위	-40~+90 °C
노점·서리점 정확도	±0.15 °C (교정 -20~+65 °C)
노점 분해능 · 재현성	0.01 °C · ±0.05 °C
온도 범위 (별도 센서)	-45~+100 °C
온도 정확도 (별도 센서)	±0.05 °C (교정 -10~90 °C)
온도 분해능 · 재현성	0.01 °C · ±0.05 °C
거울 온도 센서	4선식 PT100, 1/3 B
냉각	2단 펠티어, 25 °C · 1 atm에서 65 °C 강하
응답	최대 냉각 0.8 °C/s + 균형 15초
시료 유량	0.1~1 NL/min (노점에 반비례), 터치스크린 또는 노브로 설정
출력 · 통신	4–20 mA (온도·노점·%RH), RS232, RS485
표시 항목	노점, 온도, 상대습도, 절대습도, ppmv
기능	강제 서리(-35 °C < 노점 < -3 °C에서 안정 시 자동), 동적 균형 오염 제어, 데이터 로깅 및 곡선 표시, 최댓값·최솟값 기록
사용 환경	-20~+60 °C, 10~90 %RH, 101.325 kPa
보호 등급	IP54
프로브 · 케이블	SUS304 스테인리스 프로브, M36 × 1.5 나사, 2 m 케이블 (차폐 폴리우레탄)
전원	100~240 V AC
크기 (W × H × D)	257 × 90 × 220 mm
무게	순중량 2 kg · 배송 중량 약 6.5 kg
구성	본체, 노점 센서(2 m 케이블), 온도 센서(2 m 케이블), 전원 코드, 사용설명서, 공장 교정 보고서, 하드 케이스
옵션	ISO 17025 인정 교정성적서

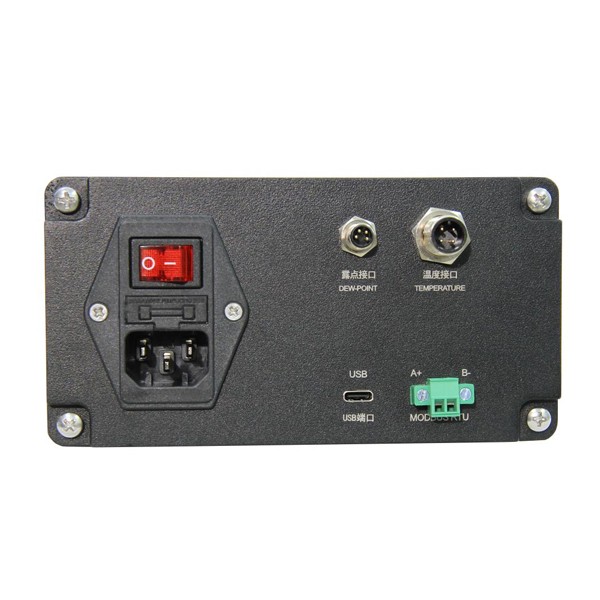

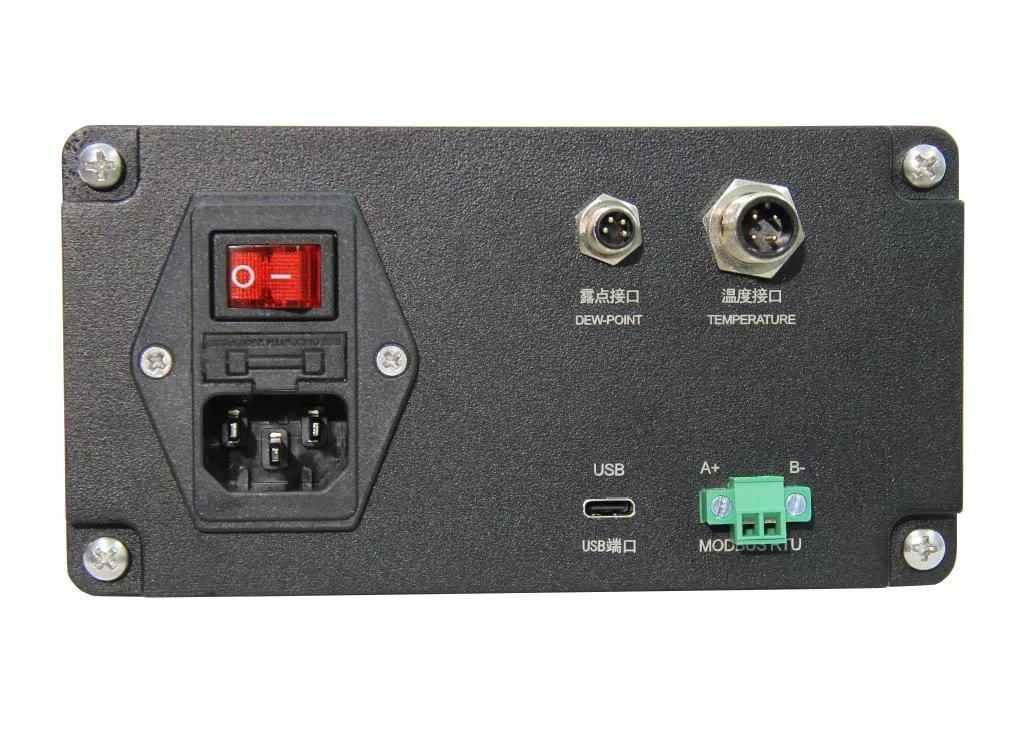

전원 스위치와 노점, 온도 포트가 있는 후면 패널

활용 분야

습도 기준값이
필요한 현장

습도 교정 실험실 — 발생기와 챔버의 노점을 기준값으로 읽어 습도 센서를 교정합니다.
기후·환경 챔버 검증 — 챔버 내부 노점을 직접 측정해 설정 습도와 비교합니다.
클린룸·HVAC 시험 — 공기 노점을 연속 기록해 환경 조건을 검증합니다.
엔진 시험과 제약 코팅 공정 — 흡입 공기나 공정 공기의 수분량을 노점으로 확인합니다.

선택 가이드

노점 강하와 용도로 고르는
습도 기준 장비

이럴 때 (현장 조건)	권장 모델	선택 이유
낮은 노점까지 거울을 식혀야 할 때	BL783	2단 펠티어가 25 °C에서 65 °C의 노점 강하를 만들어 낮은 노점까지 측정합니다.
소형 1단 냉각이 중요할 때	BL784	1단 냉각으로 25 °C에서 45 °C까지 냉각하며 본체가 작습니다.
여러 계기를 챔버 안에 넣어 교정할 때	BL762	작업 공간 125 L 챔버에 BL783을 기준기로 조합해 여러 계기를 함께 교정합니다.
프로브 여러 개를 한 번에 교정할 때	5128A	내부에서 유량을 혼합하는 휴대형 발생기라 프로브 여러 개를 한 번에 교정하기에 알맞습니다.

구성·옵션

BL783 기본 구성과
성적서 옵션

본체와 센서 — 노점 센서와 온도 센서가 각각 2 m 케이블로 구성됩니다.
부속품 — 전원 코드, 사용설명서, 하드 케이스가 들어 있습니다.
교정 문서 — 공장 교정 보고서가 기본이고 ISO 17025 인정 교정성적서는 옵션입니다.

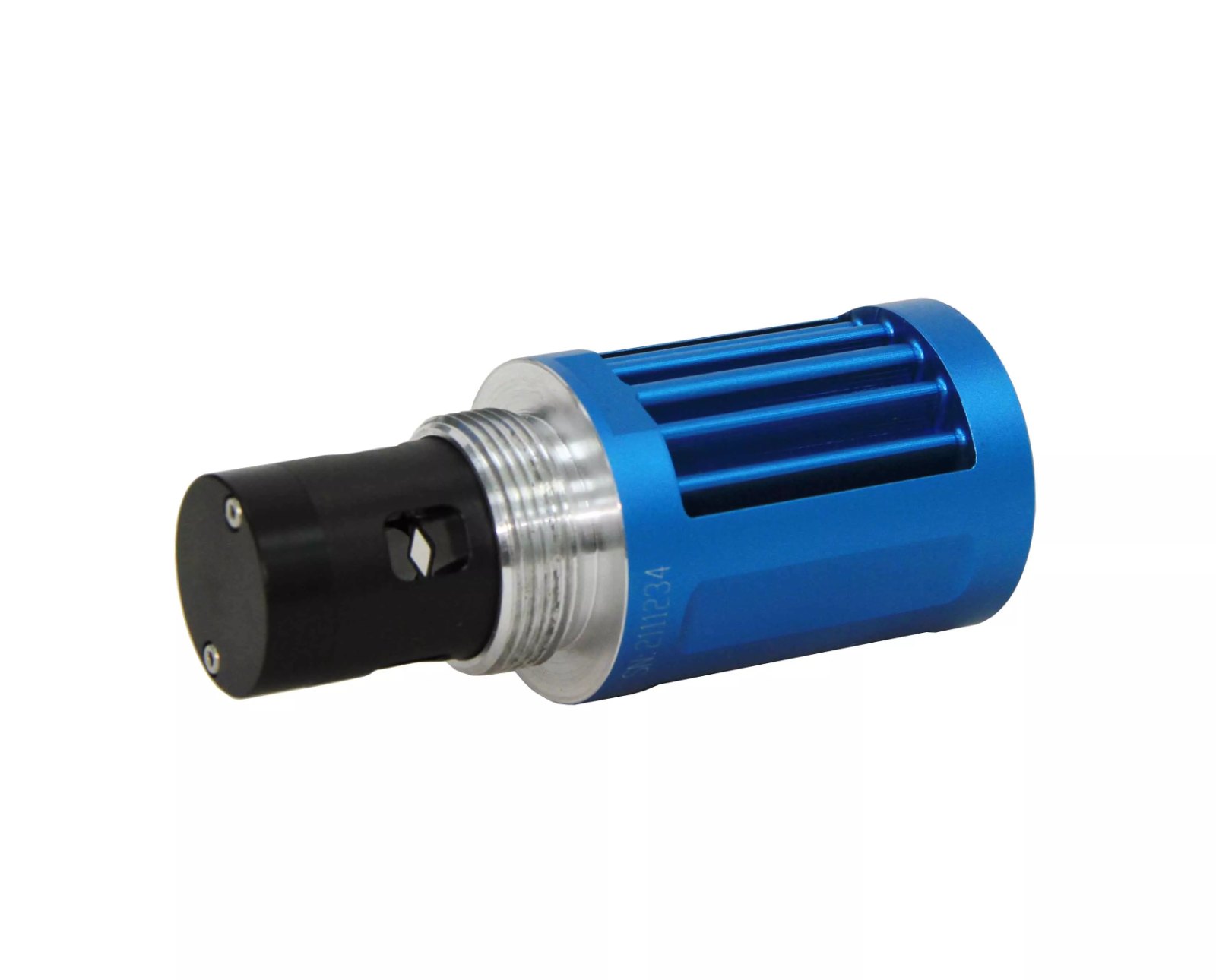

파란 방열 케이스의 노점 센서 헤드

BL783과 조합하는
습도 교정 장비

Baluntech BL784 냉각 거울식 노점계 (±0.20 °C DP)
Baluntech BL762 습도 교정용 챔버 (125 L)
Fluke Calibration 5128A RHapid-Cal 습도 발생기

BL783의 노점 정확도는 측정 범위 전체에 적용됩니까?
아닙니다. ±0.15 °C 정확도는 교정 구간인 -20~+65 °C에 한정된 값입니다. 구간 밖의 측정값은 기준으로 사용하기 전에 따로 검증하세요.
0 °C 아래에서 이슬과 서리를 어떻게 구분합니까?
강제 서리 기능이 노점이 -35 °C보다 높고 -3 °C보다 낮은 구간에서 값이 안정되면 자동으로 작동해 서리 상태로 전환합니다. 서리점 측정 결과는 같은 화면에 노점과 함께 표시됩니다.
BL783은 외부 설비와 어떻게 연결합니까?
4–20 mA 출력이 온도, 노점, 상대습도를 내보내고 RS232와 RS485 통신을 지원합니다. 챔버 제어기나 기록 설비의 입력 형식에 맞춰 선택하세요.
교정성적서가 함께 들어옵니까?
기본 구성에는 공장 교정 보고서가 들어 있고 ISO 17025 인정 교정성적서는 옵션입니다. 소급 성적서가 필요한 시험실은 주문 시 옵션을 함께 지정하세요.
