GEO Calibration 2500CM 습도 발생기

MODEL: 2500CM
브랜드: GEO CALIBRATION

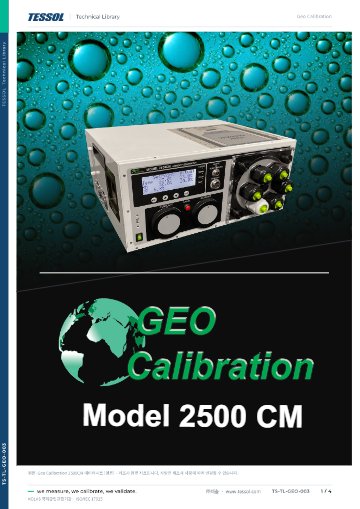

제품 자료: 데이터시트 (영문)

종합

제품문의 구매하기

프로브를 떼어 오지 않고
현장에서 교정하는 습도 교정기

GEO Calibration Model 2500 CM 휴대형 습도 교정기

견적 받기

Geo Calibration 국내 정식 공급 파트너

GEO Calibration Model 2500 CM은 1.5 L 작업 챔버와 12 V DC 1 A 전원을 갖추고 23 °C에서 5~95 %RH를 발생시키는 견고형 휴대 습도 교정기(Portable Humidity Calibrator)입니다. 설비 현장에 설치된 습도 프로브와 트랜스미터를 떼어 오지 않고 현장에서 교정합니다.

내장 기준 프로브가 챔버를 제어하므로 시스템 정확도는 습도 ±1.00 %RH 이하, 온도 ±0.10 °C이며, 응답 시간은 설정 변경 후 3~5분입니다. 건조제는 앞면에 장착되어 본체를 열지 않고 교체합니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

12 V DC

1 A 전원

14.06 kg

본체 무게

0 ~ 1 V

프로브 아날로그 출력

200 ml

증류수 저장조 용량

특징

출장 교정에
맞춘 구성

핵심 특징	현장에서 달라지는 점
12 V DC 1 A 전원	교정 현장의 12 V 전원 소켓에 바로 연결하므로 교류 전원을 확보하기 어려운 장소에서도 교정을 이어 갑니다.
유출 방지 구조의 견고한 본체	이동 중 물이 흔들려도 새지 않는 구조라 차량 운반이 잦은 출장 교정의 고장 부담이 줄어듭니다.
전면 장착 건조제	앞면 도어에서 건조제를 점검하고 교체하므로 현장에서 본체를 돌리거나 분해하지 않습니다.
0 ~ 1 V 프로브 아날로그 출력	기준 프로브의 온도·습도 값을 전압으로 출력해 외부 기록계에 연결하므로 교정 이력을 별도 장비에 기록합니다.
자동 램프·소크	습도점을 지정하면 전환과 대기가 자동으로 진행되므로 현장 대기 시간 동안 다른 점검을 병행합니다.
맞춤 챔버 확장	프로브 형상이 큰 트랜스미터에는 확장 챔버를 구성해 챔버 안에 들어가지 않는 장비를 점검합니다.

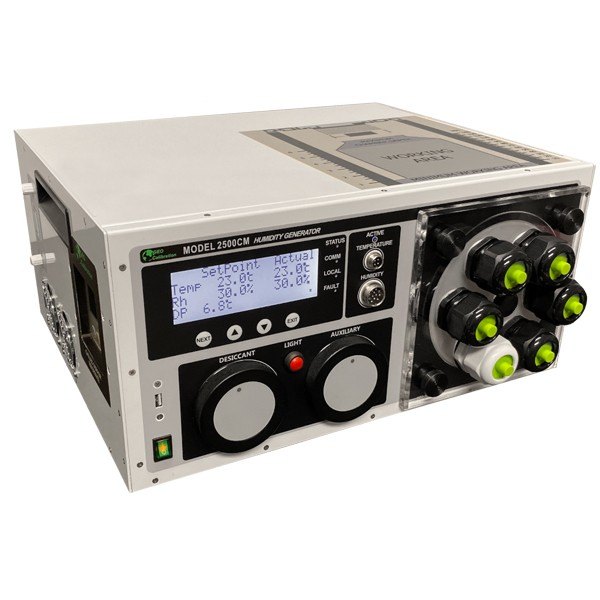

표시창과 다이얼, 챔버 포트가 있는 습도 발생기

현장 운용

차량 이동부터
교정까지의 순서

12 V 전원 연결 후 예열과 교정

본체를 설치 현장 바닥이나 작업대에 내려 12 V DC 전원을 연결하고 예열을 마친 뒤 프로브를 챔버 포트에 꽂아 교정합니다. 예열은 최대 30분이 걸리므로 도착 직후 전원을 먼저 연결하고 그동안 프로브를 분리하는 작업을 진행하세요.

습도 범위

온도별 습도 범위와
램프 속도

23 °C까지는 5~95 %RH를 발생시키며, 30 °C에서는 5~85 %RH, 35 °C에서는 5~80 %RH, 40 °C에서는 5~75 %RH, 50 °C에서는 5~60 %RH로 상한이 낮아집니다. 램프 속도는 온도가 고온에서 저온으로 1.50 °C/min, 저온에서 고온으로 5.00 °C/min이고 습도는 고에서 저로 5.00 %RH/min, 저에서 고로 10.00 %RH/min이므로, 습도를 낮추는 점은 올리는 점보다 안정화 대기 시간을 길게 잡는 편이 안전합니다.

소모품

저장조 급수와
건조제 교체

저장조 200 ml에는 증류수만 채우며 일반 사용 기준 15일에서 1개월 주기로 보충합니다. 수위는 부유구로 확인하고, 건조제는 지시용 건조제가 3/4 소진되면 교체합니다.

사양

1.5 L 챔버와
12 V DC 사양

항목	사양
교정 소급성	ISO/IEC 17025, NIST 소급
운전 주변 조건	온도 18 ~ 28 °C, 습도 80 %RH 이하
보관 조건	온도 -20 ~ 50 °C, 습도 0 ~ 95 %RH (비응축)
온도 제어 범위	5 ~ 55 °C
습도 제어 범위 (온도별)	18 °C 5 ~ 95 %RH · 23 °C 5 ~ 95 %RH · 30 °C 5 ~ 85 %RH · 35 °C 5 ~ 80 %RH · 40 °C 5 ~ 75 %RH · 50 °C 5 ~ 60 %RH
시스템 정확도 (온도)	±0.10 °C 이하, 일반 ±0.05 °C
시스템 정확도 (습도)	±1.00 %RH 이하, 특수 조정 시스템 ±0.60 %RH
컨트롤러	PID
균일도	온도 0.10 °C 이하 (일반 ±0.05 °C) · 습도 0.30 %RH 이하, 18 ~ 28 °C (일반 ±0.25 %)
안정도	온도 0.05 °C · 습도 0.15 %RH, 18 ~ 28 °C
램프·소크 속도 (일반)	온도 고→저 1.50 °C/min · 저→고 5.00 °C/min / 습도 고→저 5.00 %RH/min · 저→고 10.00 %RH/min
예열 시간	최대 30분
응답 시간	3 ~ 5분
표시·USB 분해능	온도 0.01 °C · 습도 0.01 %RH (표시는 이슬점 0.01 °C 계산값 포함)
재교정 주기	사용자 요구 불확도에 따름, 연 1회 권장
챔버 치수 (지름 × 깊이)	14.50 × 20.00 cm
작업 치수 (지름 × 깊이) / 작업 부피	12.50 × 10.90 cm / 1.5 L
프로브 범위 (온도 / 습도)	-40.00 ~ +60.00 °C (장비 +5.00 ~ +60.00 °C) / 0 ~ +100.00 % (장비 +5.00 ~ +95.00 %)
프로브 아날로그 출력	0 ~ 1 V
프로브 포트	도어에 따라 6 · 5 · 4 · 2개, 냉각 거울 포트 입·출력
증류수 저장조	200 ml, 유출 방지, 증류수 전용, 부유구 수위 표시, 일반 보충 주기 15일 ~ 1개월
건조제	몰레큘러 시브, 전면 장착(도어), 지시용 건조제 3/4 소진 시 교체
외형 치수 (W × D × H)	46.82 × 38.67 × 23.47 cm
무게 (본체)	14.06 kg
전원	12 V DC, 1 A
확장 챔버 치수 (W × D × H)	220 × 286 × 345 mm
자동 기능	자동 램프/소크

활용 분야

설치 현장에서
교정하는 업무

설비 현장 출장 교정 — 12 V 전원으로 차량에서 가져온 교정기를 설치 위치 옆에 놓고 트랜스미터 프로브를 교정합니다.
운송이 잦은 교정 서비스 — 유출 방지 구조의 견고한 본체를 차량에 싣고 여러 현장을 순회합니다.
아날로그 출력 대조 — 0~1 V 출력으로 기준 프로브 값을 확인해 현장 기록계와 비교합니다.

선택 가이드

출장 교정용 휴대형
모델 선택

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
12 V 전원으로 출장 교정이 잦을 때	Model 2500 CM	건조제를 전면에 장착하고 본체 무게가 14.06 kg입니다.
케이스째 험한 현장에 가져갈 때	Model 2000 SHR	운반 케이스 일체형이며 건조제는 리필형입니다.
차량 배터리로 구동할 때	Model 2000 SP-SH	차량 배터리 12 ~ 13.4 VDC 전원을 지원하는 10.07 kg 경량형입니다.
실험실에서 로거를 대량 교정할 때	Model 4000	작업 부피 20 L 벤치형에 10개 포트와 내부 랙을 갖춥니다.

구성·옵션

도어와 확장 챔버
구성

품목	품번
6포트 도어 (M36 커넥터, 사각 / 원형)	01-001-00-0017 / 01-001-00-0018
4포트 도어 (M36 커넥터, 사각 / 원형)	01-001-00-0003 / 01-001-00-0004
4포트 도어 (슬림라인, 사각 / 원형)	01-001-00-0024 / 01-001-00-0025
4포트 냉각 거울 도어 (M36, 사각)	01-001-00-0010
2포트 도어 (M36)	01-001-00-0028
확장 챔버	01-054-00-0000
그로밋	M36 직경 0 ~ 25.400 mm: 01-004-09-0001 ~ 0009 / 슬림라인 직경 3.175 ~ 25.400 mm: 01-004-09-0020 ~ 0027
기본 구성	본체, 내장 기준 프로브

교정 연계

현장 교정의 기준이 되는 교정기도 정해진 주기로 재교정해야 합니다. (주)테솔은 KOLAS 인정 범위 안에서 교정 절차를 안내합니다.

2500 CM과 함께 보는
휴대형 교정기

2500 CM의 정확도는 어느 정도입니까?
시스템 정확도는 습도 ±1.00 %RH 이하이며 특수 조정한 시스템은 ±0.60 %RH까지입니다. 내장 기준 프로브가 교정된 상태를 전제로 한 값입니다.
상온보다 낮은 온도도 만들 수 있습니까?
5~55 °C 범위를 제어하므로 18 °C 같은 낮은 온도점도 설정할 수 있습니다. 습도 상한은 온도가 높을수록 낮아지므로 점검 조건을 범위표와 대조하세요.
2500 CM은 2000 SHR과 무엇이 다릅니까?
둘 다 12 V DC 휴대형이며 챔버는 같은 1.5 L급입니다. 2500 CM은 건조제를 전면에 장착하는 구조이고, 2000 SHR은 운반 케이스 일체형에 리필형 건조제를 사용합니다.
차량 배터리로 구동합니까?
2500 CM은 12 V DC 1 A 전원을 사용합니다. 차량 배터리 12~13.4 VDC 입력은 2000 SP-SH가 지원하는 사양이므로 차량 전원 운용이 중심이라면 그 모델을 검토하세요.
