GEO Calibration 4000 습도 교정기

MODEL: 4000
브랜드: GEO CALIBRATION

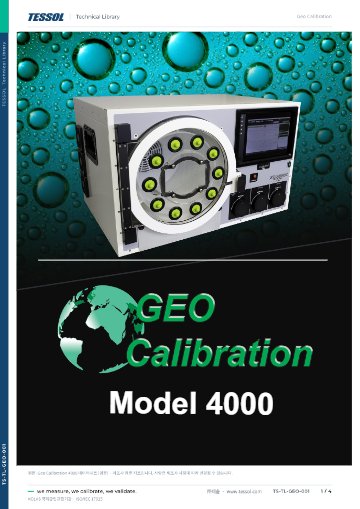

제품 자료: 데이터시트 (영문)

종합

제품문의 구매하기

온습도 로거를 랙에 올려
함께 교정하는 습도·온도 발생기

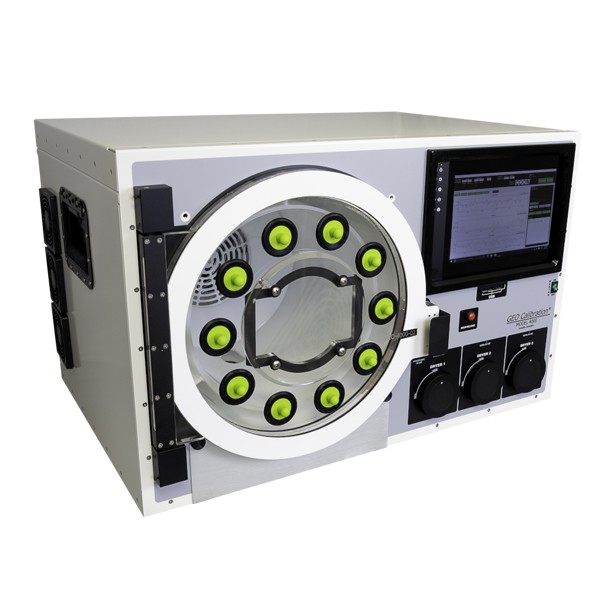

GEO Calibration Model 4000 습도 · 온도 발생기

견적 받기

Geo Calibration 국내 정식 공급 파트너

GEO Calibration Model 4000은 작업 부피 20 L 챔버에 내부 랙과 10개 프로브 포트를 갖추고 23 °C에서 5~95 %RH를 발생시키는 벤치형 습도·온도 발생기(Humidity & Temperature Calibrator)입니다. 실험실의 온습도 데이터로거와 습도 프로브를 한 번에 교정합니다.

내장 기준 프로브가 챔버를 PID로 제어하므로 시스템 정확도는 습도 ±1.00 %RH 이하(일반 ±0.50 %), 온도 ±0.10 °C입니다. 23 °C에서 균일도 0.30 %RH, 안정도 0.15 %RH이므로 로거 위치에 따른 편차가 작습니다. 습도점 전환은 자동 램프·소크로 진행하며, 이 발생기는 (주)테솔이 국내에 공식 공급합니다.

38 L

챔버 용량

10개

프로브 연결 포트

±0.10 °C

온도 시스템 정확도

5 ~ 10분

설정 변경 후 응답 시간

특징

로거 교정 시간을
줄이는 구성

핵심 특징	현장에서 달라지는 점
내부 랙	로거를 랙 위에 나란히 올려 같은 온습도 조건에 동시에 노출하므로 장비별로 교정 순번을 기다리는 시간이 줄어듭니다.
자동 램프·소크와 완전 자동 교정	습도점을 지정하면 온도·습도 전환과 안정화 대기가 자동으로 진행되므로 담당자가 점마다 설정을 바꾸는 반복이 줄어듭니다.
건조제 자동 전환 포트 3개	몰레큘러 시브 건조제가 소진되면 다음 포트로 전환되어 교정 도중 건조제 교체로 시험이 끊기는 일을 막습니다.
1.75 L 증류수 저장조와 부유구 표시기	수위를 부유구로 확인할 수 있고 일반 사용 기준 15일 주기로 채우므로 물 보충 일정을 교정 계획에 미리 반영할 수 있습니다.
전면 장착 건조제 도어	앞면 도어에서 건조제 상태를 점검하고 교체할 수 있어 본체를 옮기지 않아도 됩니다.
USB 인터페이스	PC에 직접 연결하는 외부 인터페이스라 별도 변환 장치 없이 케이블 하나로 연결합니다.

정확도 관리

정확도의 근거는
기준 프로브

Model 4000의 ±1.00 %RH는 내장 기준 프로브가 교정된 상태를 전제로 한 시스템 정확도입니다. 따라서 발생기 자체의 성능 관리는 곧 기준 프로브의 재교정 일정 관리입니다. 재교정 주기는 사용자가 요구하는 불확도에 따라 정하되 연 1회를 권장합니다. 교정 소급성은 ISO/IEC 17025 기준으로 NIST에 연결됩니다.

랙에 올린 로거와 기준 프로브 케이블

챔버 안 랙에 로거를 간격을 두고 올린 뒤, 도어의 포트로 프로브 케이블을 끌어내 연결합니다. 포트가 10개이므로 프로브 케이블이 필요한 장비를 한 도어에서 모두 연결할 수 있고, 그로밋 규격은 케이블 굵기에 맞춰 고를 수 있습니다.

습도 범위

온도에 따라 달라지는
습도 제어 범위

습도 상한은 챔버 온도가 올라갈수록 낮아집니다. 18 °C에서는 5~95 %RH를 발생시키지만 28 °C에서는 5~80 %RH, 30 °C에서는 5~75 %RH, 40 °C에서는 5~60 %RH, 50 °C에서는 5~40 %RH까지로 좁아지므로, 고온 습도점이 포함된 교정 계획은 이 상한을 먼저 대조해야 합니다. 램프 속도는 온도가 고온에서 저온으로 내려갈 때 0.50 °C/min, 저온에서 고온으로 올라갈 때 1.00 °C/min이고, 습도는 고에서 저로 내려갈 때 1.00 %RH/min, 저에서 고로 올라갈 때 5.00 %RH/min입니다. 따라서 하강 방향 습도점은 대기 시간을 더 길게 잡으세요.

고습 환경에서는 온도를 먼저 설정하고, 온도가 안정된 뒤에 습도를 설정합니다.

소모품

증류수와 건조제
운용 주기

물은 증류수만 사용하며 저장조 용량 1.75 L는 일반 사용 기준 약 15일 주기로 채웁니다. 건조제는 지시용 건조제가 3/4 소진되면 교체하며, 교체 주기는 교정 작업량에 따라 달라지므로 월간 교정 건수를 기준으로 예비 캐니스터 수량을 정하세요.

사양

20 L 작업 부피와
10포트 사양

항목	사양
교정 소급성	ISO/IEC 17025, NIST 소급
운전 주변 조건	온도 18 ~ 28 °C, 습도 80 %RH 이하
온도 제어 범위	5 ~ 55 °C
습도 제어 범위 (온도별)	18 °C 5 ~ 95 %RH · 23 °C 5 ~ 95 %RH · 28 °C 5 ~ 80 %RH · 30 °C 5 ~ 75 %RH · 40 °C 5 ~ 60 %RH · 50 °C 5 ~ 40 %RH
시스템 정확도 (온도)	±0.10 °C
시스템 정확도 (습도)	±1.00 %RH 이하, 일반 ±0.50 %
컨트롤러	PID
균일도	온도 0.10 °C · 습도 0.30 %RH (23 °C)
안정도	온도 0.05 °C · 습도 0.15 %RH (23 °C)
표시 분해능	온도 0.01 °C · 습도 0.01 %RH · 이슬점 0.01 °C (계산값)
램프·소크 속도 (일반)	온도 고→저 0.50 °C/min · 저→고 1.00 °C/min / 습도 고→저 1.00 %RH/min · 저→고 5.00 %RH/min
응답 시간	5 ~ 10분
재교정 주기	사용자 요구 불확도에 따름, 연 1회 권장
챔버 용량 / 작업 부피	38 L / 20 L
챔버 치수 (깊이 × 지름)	325 × 340 mm
작업 치수 (깊이 × 지름)	334 × 290 mm
프로브 포트	10개
증류수 저장조	1.75 L, 유출 방지, 증류수 전용, 부유구 수위 표시, 일반 보충 주기 15일
건조제	몰레큘러 시브, 자동 전환 포트 3개, 전면 장착(도어), 지시용 건조제 3/4 소진 시 교체
본체 재질 / 챔버 재질	분체 도장 알루미늄 / 단열 아크릴
외형 치수 (D × W × H)	671.60 × 773.00 × 501.50 mm
무게	45.36 kg
전원	100 ~ 260 VAC, 50/60 Hz
인터페이스	USB
자동 기능	완전 자동 교정 · 자동 램프/소크

활용 분야

로거와 프로브를
많이 다루는 현장

온습도 로거 교정실 — 입고된 로거를 랙에 올려 같은 조건에서 습도점별로 일괄 교정합니다.
제약·GMP 품질관리 — 창고와 항온항습실의 기록계를 정해진 교정 계획에 맞춰 정기 점검합니다.
습도 프로브·트랜스미터 점검 — 10개 포트에 프로브를 꽂아 여러 점에서 지시값을 대조합니다.
온도별 습도 특성 시험 — 18~50 °C 구간에서 온도마다 달라지는 습도 범위로 센서 응답을 확인합니다.

선택 가이드

작업 조건별
권장 모델

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
로거를 한 번에 많이 교정할 때	Model 4000	내부 랙과 10개 포트를 갖춘 대용량 작업 챔버입니다.
기록계 같은 큰 장비를 세워 점검할 때	Model 4000 EXP	30 L 세로형 챔버이며 습도 정확도는 ±3.0 %RH 이하 등급입니다.
1 ~ 99 %RH까지 범위를 넓힐 때	Hygro Max	건조 질소·초음파 옵션으로 양 끝 범위를 확장하고 정확도는 ±0.50 %RH 이하입니다.
출장 교정이 잦고 12 V 전원을 쓸 때	Model 2500 CM	1.5 L 챔버의 휴대형이며 12 V DC로 동작합니다.

구성·옵션

도어·인서트와
소모품 품번

품목	품번
10포트 힌지 도어 (격리 챔버 인서트 포함)	01-400-01-0015
10포트 힌지 도어 (격리 챔버 인서트 미포함)	01-400-01-0020
10포트 힌지 도어 (표준)	01-400-01-0019
냉각 거울 도어 인서트	01-400-01-0021
원형 블랭크 도어	01-400-01-0022
챔버 인서트 / 선반	01-400-01-0023 / 01-400-07-0025
건조제 캐니스터	01-250-11-0001
외장 대용량 건조제	01-450-01-0034
그로밋 (M36 / 슬림라인)	M36 직경 0 ~ 25.400 mm: 01-004-09-0001 ~ 0009 / 슬림라인 직경 3.175 ~ 25.400 mm: 01-004-09-0020 ~ 0027
기본 구성	본체, 내부 랙, 내장 기준 프로브

교정 연계

기준 프로브와 발생기는 정해진 주기로 재교정해 소급성을 이어 가야 합니다. 교정 문의 시 (주)테솔의 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

Model 4000과 함께 보는
습도 발생기

Model 4000에는 로거를 몇 대까지 넣을 수 있습니까?
작업 공간(깊이 334 mm, 지름 290 mm) 안에 들어가는 만큼 올릴 수 있으며, 대수는 로거 크기에 따라 달라집니다. 프로브 포트는 10개이므로 케이블이 필요한 장비는 10개까지 연결할 수 있습니다.
Model 4000은 이압력 방식 습도 발생기입니까?
아닙니다. 내장 기준 프로브로 챔버를 제어하는 비교형 발생기입니다. 정확도 근거는 기준 프로브의 교정 성적서이므로 재교정 일정을 함께 관리하세요.
50 °C에서도 95 %RH를 만들 수 있습니까?
아닙니다. 50 °C의 습도 범위는 5~40 %RH입니다. 95 %RH는 18 °C와 23 °C에서 제어하는 값입니다.
Model 4000 EXP와 어떻게 다릅니까?
EXP는 30 L 세로형으로 큰 장비를 세워 넣는 일반 점검용이고 온도 범위가 주변 온도 ±5 °C입니다. Model 4000은 5~55 °C를 제어하며 로거 정밀 교정에 맞춘 벤치형입니다.
