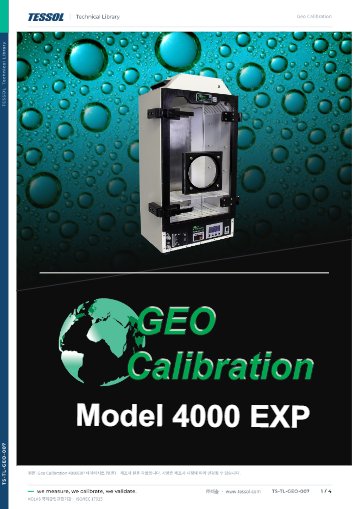

제품 자료: 데이터시트 (영문)

종합

제품문의 구매하기

차트 기록계를 분해하지 않고
세워 넣는 세로형 습도 발생기

GEO Calibration Model 4000 EXP 세로형 습도 발생기

견적 받기

Geo Calibration 국내 정식 공급 파트너

GEO Calibration Model 4000 EXP는 30 L 사각 아크릴 챔버를 세로로 세운 습도 발생기(Humidity Generator)입니다. 차트 기록계와 대형 데이터로거, 모발 습도계를 통째로 넣어 ±3.0 %RH 등급으로 점검하는 일반 용도 장비입니다.

습도 범위는 23 °C에서 10~90 %RH이고 온도는 주변 온도 ±5 °C 범위를 유지하므로, 정밀 교정이 아니라 현장 장비의 동작 확인과 지시값 대조에 사용하는 등급입니다. 큰 장비를 분해하지 않고 세워 넣는 구조의 이 발생기는 (주)테솔이 국내에 공식 공급합니다.

사각 아크릴

단열 챔버 재질

±3.0 %RH

습도 시스템 정확도 등급

3 ~ 5분

설정 변경 후 응답 시간

6포트

프로브 연결 도어 구성

특징

큰 장비를 세워
점검하는 챔버

핵심 특징	현장에서 달라지는 점
세로형 사각 챔버	차트 기록계와 대형 로거를 눕히거나 분해하지 않고 사용 자세 그대로 넣으므로 설치 상태에 가까운 조건에서 지시값을 대조합니다.
단열 아크릴 챔버	챔버 밖에서 안쪽 장비의 배치와 기록지 상태를 들여다보며 점검할 수 있습니다.
PID 제어와 자동 램프·소크	습도점을 지정하면 전환과 대기가 자동으로 진행되므로 담당자가 점마다 설정을 바꾸는 시간이 줄어듭니다.
온도 제어 도어 옵션	외부 온도가 변해도 도어 쪽 내부 온도를 유지해 장비 하나를 오래 점검할 때 값 흔들림을 줄입니다.
외장 대용량 건조제	건조제를 튜브로 외부에 연결하므로 챔버를 열지 않고도 건조제 상태를 점검하고 교체할 수 있습니다.
데이터로거 · 차트 기록계 · 모발 습도계 지원	기록 방식이 서로 다른 장비를 같은 챔버에서 한 조건으로 비교할 수 있습니다.

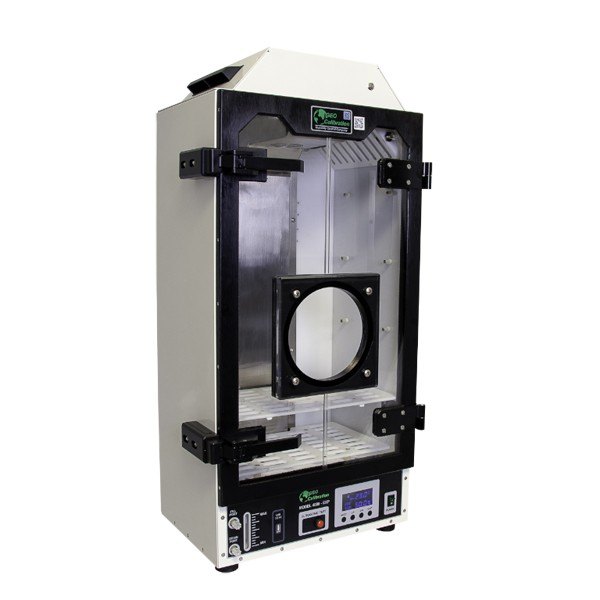

투명 챔버 도어가 있는 온습도 발생기 외형

기록계 점검

기록계 값과 챔버 값을
나란히 비교

차트 기록계를 넣고 지시값을 대조

차트 기록계는 작은 챔버에 들어가지 않아 점검 때마다 현장에서 떼어 와야 합니다. 4000 EXP는 챔버를 세로로 세워 큰 장비를 그대로 넣으므로 기록지에 남는 습도 값과 챔버 습도 값을 같은 시점에 나란히 놓고 비교합니다. 넣기 전에 장비 외형이 챔버 내부 치수 20.03 × 31.77 × 53.41 cm 안에 들어가는지 먼저 확인하세요.

정확도 등급

±3.0 %RH 등급의
적용 범위

4000 EXP의 습도 정확도는 ±3.0 %RH 이하이고 23 °C 균일도는 3.0 %RH, 안정도는 1 %RH입니다. 온도는 주변 온도 ±5 °C 범위에서 움직이므로 온도를 바꿔 가며 교정하는 작업에는 적합하지 않으며, 그런 작업은 5~55 °C를 제어하는 Model 4000이 담당합니다.

소모품

증류수 저장조와
외부 건조제

저장조 600 ml는 증류수만 채우며 유출 방지 구조가 아니므로 이동할 때 비우세요. 일반 사용 기준 약 1주일 주기로 보충하고, 건조제는 지시용 건조제가 3/4 소진되면 교체합니다.

사양

30 L 세로형
챔버 사양

항목	사양
교정 소급성	ISO/IEC 17025 인정, NIST 소급
온도 제어 범위	주변 온도 ±5 °C
습도 제어 범위 (온도별)	18 °C 10 ~ 70 %RH · 23 °C 10 ~ 90 %RH · 28 °C 10 ~ 70 %RH
시스템 정확도 (온도)	±0.3 °C 이하
시스템 정확도 (습도)	±3.0 %RH 이하
컨트롤러	PID
균일도	온도 0.3 °C (23 °C) · 습도 3.0 %RH (23 °C)
안정도	온도 0.2 °C · 습도 1 %RH (23 °C)
표시 분해능	온도 0.1 °C · 습도 0.1 %RH
램프·소크 속도 (일반)	온도 고→저 1 °C/min · 저→고 1 °C/min / 습도 고→저 1 %RH/min · 저→고 1 %RH/min
응답 시간	3 ~ 5분
재교정 주기	사용자 요구 불확도에 따름, 연 1회 권장
챔버 용량	30 L
챔버 치수 (D × W × H)	20.03 × 31.77 × 53.41 cm
증류수 저장조	600 ml, 증류수 전용, 유출 방지 아님, 부유구 수위 표시, 일반 보충 주기 약 1주
건조제	몰레큘러 시브, 외장형(튜브 연결), 지시용 건조제 3/4 소진 시 교체
본체 재질 / 챔버 재질	분체 도장 알루미늄 / 단열 아크릴
외형 치수 (D × W × H)	51.43 × 41.76 × 83.21 cm
무게	28 kg
전원	100 ~ 260 VAC, 50/60 Hz
인터페이스	USB
프로브 포트	6포트 도어 (옵션 구성)
지원 장비	데이터로거 · 차트 기록계 · 프로브 · 모발 습도계
자동 기능	자동 램프/소크

활용 분야

일반 점검이
필요한 현장

차트 기록계 점검 — 기록지에 남는 습도 값을 챔버 습도와 대조해 지시 오차를 확인합니다.
대형 데이터로거 동작 확인 — 습도 변화에 따른 로거 응답을 설치 자세 그대로 점검합니다.
모발 습도계 점검 — 아날로그 지시계의 읽음 값을 10~90 %RH 구간에서 대조합니다.
수직 설치 장비 점검 — 세워서 사용하는 장비의 동작을 같은 방향 그대로 확인합니다.

선택 가이드

정확도 등급별
권장 모델

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
큰 기록계를 세워 넣어 점검할 때	Model 4000 EXP	세로형 사각 챔버이며 정확도는 ±3.0 %RH 이하 등급입니다.
습도 정확도 ±1.00 %RH 이하가 필요할 때	Model 4000	작업 부피 20 L 벤치형이며 온도 5~55 °C를 제어합니다.
온도를 바꿔 가며 교정할 때	Model 4000	온도 시스템 정확도 ±0.10 °C로 온도 구간별 습도 점검에 맞습니다.
습도 범위를 1 ~ 99 %RH로 넓힐 때	Hygro Max	건조 질소·초음파 옵션으로 양 끝 범위를 확장합니다.

구성·옵션

도어와 외장
건조제 구성

품목	품번
6포트 사각 도어 (M36 커넥터) / 6포트 원형 도어 (M36 커넥터)	01-001-00-0017 / 01-001-00-0018
6포트 사각 도어 (슬림라인) / 6포트 원형 도어 (슬림라인)	01-001-00-0024 / 01-001-00-0025
외장 대용량 건조제	01-450-01-0034
온도 제어 도어 · 마개 세트	옵션 구성
그로밋	7종 (직경 3.175 ~ 22.225 mm 범위)

교정 연계

기록계와 로거를 점검하는 기준이 되는 발생기도 정해진 주기로 재교정해야 합니다. 교정 주기가 되면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

4000 EXP와 함께 보는
습도 발생기

4000 EXP로 로거를 정밀하게 교정할 수 있습니까?
권하지 않습니다. 습도 정확도가 ±3.0 %RH 이하인 일반 용도 장비이므로 정밀 교정에는 ±1.00 %RH 이하인 Model 4000이나 ±0.50 %RH 이하인 Hygro Max를 선택하세요.
4000 EXP로 온도를 바꿔 가며 교정할 수 있습니까?
아닙니다. 온도는 주변 온도 ±5 °C 범위에서 움직입니다. 온도별 교정에는 5~55 °C를 제어하는 Model 4000이 적합합니다.
4000 EXP의 23 °C 습도 범위는 얼마입니까?
10~90 %RH입니다. 18 °C와 28 °C에서는 10~70 %RH로 상한이 낮아지므로 점검 습도점이 상한을 넘지 않는지 먼저 대조하세요.
4000 EXP에는 프로브를 몇 개까지 연결할 수 있습니까?
6포트 도어 기준으로 6개까지 연결할 수 있습니다. 사용하지 않는 포트는 마개 세트로 막아 두세요.
