두 습도점을 동시에 만드는
2챔버 습도·온도 발생기

GEO Calibration Multi-Gen2 2챔버 습도·온도 발생기

견적 받기

Geo Calibration 국내 정식 공급 파트너

GEO Calibration Multi-Gen2는 1.5 L 챔버 두 개가 서로 다른 습도점을 동시에 발생시키는 벤치형 2챔버 습도·온도 발생기(습도 교정기, Humidity & Temperature Calibrator)입니다. 5 ~ 95 %RH(18 °C와 23 °C)를 제어하며 교정 처리량을 높입니다.

챔버마다 독립된 200 ml 급수 저장조를 갖추고, 도어에 따라 챔버당 2 ~ 6포트를 구성할 수 있습니다. 낮은 습도점과 높은 습도점에 프로브를 나눠 꽂으면 대량의 프로브를 한 사이클에 처리합니다. 이 발생기는 (주)테솔이 국내에 공식 공급합니다.

2챔버

각 1.5 L 작업 부피

6포트

챔버당 최대

±1.00 %RH

시스템 정확도 이하

±0.10 °C

온도 시스템 정확도 이하

특징

두 챔버로
처리량 확대

핵심 특징현장에서 달라지는 점
두 습도점 동시 운전서로 다른 설정점을 두 챔버에 지연 없이 적용하므로 교정 점 수만큼 반복하던 작업 시간을 줄입니다.
챔버당 2 ~ 6포트도어를 바꿔 프로브 수에 맞춰 포트를 구성하므로 대량 교정과 소량 교정을 한 장비로 처리합니다.
빠른 응답과 안정 제어설정점 도달 후 제어가 안정적이어서 프로브 안정화 대기 시간이 줄어듭니다.
건조제 방식전면 장착 건조제 방식으로 교체 작업이 간단해 운용 중단이 짧습니다.
벤치탑 구조컴팩트한 벤치탑 크기여서 좁은 작업대에도 설치할 수 있습니다.
PC 일체형과 자동 검증 옵션모니터 일체형 PC와 WiFi, 자동 검증·교정, 보고서·로그 생성 기능을 옵션으로 추가할 수 있습니다.

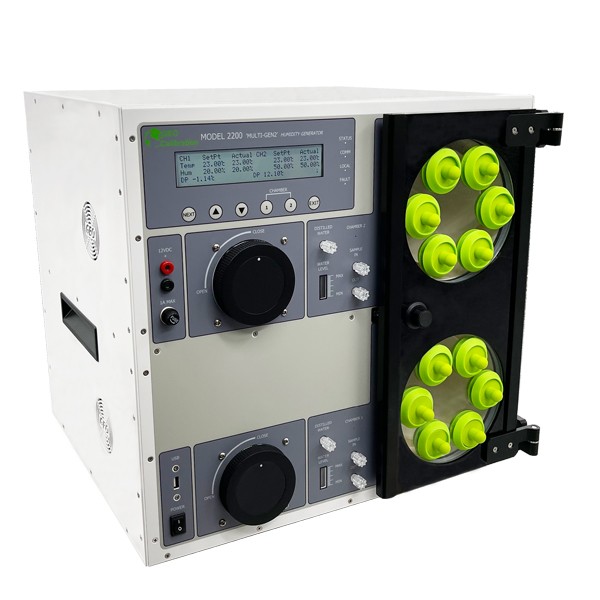

GEO CALIBRATION Multi-Gen2 - 표시창과 다이얼, 연결 포트가 있는 습도 발생기
표시창과 다이얼, 연결 포트가 있는 습도 발생기

동시 교정

두 습도점 배분과
포트 구성

낮은 습도점과 높은 습도점의 배분

한 챔버에는 낮은 습도점을, 다른 챔버에는 높은 습도점을 설정하고 프로브를 두 챔버에 나눠 꽂으면 교정 점 수의 절반 사이클로 교정을 마칩니다. 냉각 거울 도어를 장착하면 이슬점 기준 값을 하나 더 확보합니다.

전면 건조제 도어와 급수 저장조

건조제는 전면의 건조제 도어 안에 몰레큘러 시브로 장착되고, 급수 저장조는 챔버마다 독립된 200 ml 구조입니다. 지시용 건조제가 3/4 소진되면 교체하세요.

교정 관리

시스템 정확도와
재교정 주기

시스템 정확도는 프로브 정확도에 좌우되며, 특별히 조정한 시스템은 습도 오차가 ±0.60 %까지 낮아집니다. 재교정은 연 1회를 권장합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사양

챔버당 6포트와
전체 사양

항목사양
챔버 수2개, 각 유효 작업 부피 1.5 L
습도 범위18 °C · 23 °C 5 ~ 95 %RH · 30 °C 5 ~ 85 %RH · 35 °C 5 ~ 80 %RH · 40 °C 5 ~ 75 %RH · 50 °C 5 ~ 60 %RH
온도 범위5 ~ 55 °C
시스템 정확도 (습도)±1.00 %RH 이하, 특별 조정 시스템은 ±0.60 %까지
시스템 정확도 (온도)±0.10 °C 이하, 일반 ±0.05 °C
균일도온도 0.10 °C 이하 (일반 ±0.05 °C), 습도 0.30 %RH 이하 (일반 ±0.25 %, 18 ~ 28 °C)
안정도온도 0.05 °C, 습도 0.15 %RH (18 ~ 28 °C)
컨트롤러PID
램프·소크 속도 (일반값)온도 고온→저온 1.50 °C/분, 저온→고온 5.00 °C/분 · 습도 고습→저습 5.00 %RH/분, 저습→고습 10.00 %RH/분
예열주위 온도 조건 최대 30분, 저온 기동 30분
표시·USB 분해능온도 0.01 °C, 습도 0.01 %RH, 이슬점 0.01 °C (계산값, 표시부)
챔버당 포트6 · 5 · 4 · 2개 (도어별), 냉각 거울 포트 입구·출구
챔버 (지름 × 깊이)14.50 × 20.00 cm
작업 공간 (지름 × 깊이)12.50 × 10.90 cm
본체 외형 (W × D × H)46.99 × 41.91 × 43.51 cm
무게25.40 kg (본체만)
전원100 ~ 240 VAC, 47 ~ 63 Hz, 5 A, 440 W
트랜스듀서 전원 출력챔버당 12 V DC 1 A
프로브 범위온도 −40.00 ~ +60.00 °C, 습도 0 ~ 100.00 %RH (장치 실제 범위 온도 +5.00 ~ +55.00 °C, 습도 +5.00 ~ +95.00 %RH)
아날로그 출력0 ~ 1 V
물 · 건조제챔버별 독립 저장조 200 ml (증류수만 사용, 스필 방지, 플로팅 볼 수위 표시) · 몰레큘러 시브, 전면 장착, 건조제 도어
설치컴팩트 벤치탑
동작 주위 조건18 ~ 28 °C, 습도 80 %RH 이하
보관 조건−20 ~ 50 °C, 0 ~ 95 %RH (비응축)
고도2,000 m
재교정 권장연 1회, 요구 불확도에 따라 조정
도어 품번6포트 M36 01-001-00-0017 · 0018, 4포트 M36 01-001-00-0003 · 0004, 4포트 SLIMLINE 01-001-00-0024 · 0025, 냉각 거울 도어(사각) 01-001-00-0010, 2포트(사각) 01-001-00-0028
기본 구성 품번건조제 캔 01-200-11-0001, 인서트 01-200-08-0025, 건조제 클램프 01-200-01-0013
그로밋M36 포트용 0 ~ 25.400 mm 9종(01-004-09-0001 ~ 0009), SLIMLINE 포트용 3.175 ~ 25.400 mm 8종(01-004-09-0020 ~ 0027)
선택 사양확장 제어 범위, PC·모니터 일체형과 WiFi 연결, 자동 검증·교정, 보고서·로그 생성, 냉각 거울
액세서리GEO 액세서리 전체 라인 사용 가능

활용 분야

대량 프로브 교정
운영 현장

  • 다수 프로브 교정 — 많은 프로브를 두 챔버에 나눠 꽂아 처리량을 높입니다.
  • 두 습도점 교정 — 낮은 습도와 높은 습도를 동시에 설정해 교정합니다.
  • 기록이 필요한 교정실 — 자동 검증과 보고서 옵션으로 교정 기록을 정리합니다.
  • 정기 교정 운영 — 정해진 주기로 반복 교정하는 부서의 처리 시간을 줄입니다.

선택 가이드

Multi-Gen3와
선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
두 습도점을 동시에 맞출 때Multi-Gen2챔버 두 개가 서로 다른 설정점을 지연 없이 운전합니다.
챔버당 6포트까지 필요할 때Multi-Gen2도어에 따라 챔버당 2 ~ 6포트를 구성합니다.
세 습도점을 한 사이클에 돌릴 때Multi-Gen3챔버 세 개에 챔버당 3포트를 구성합니다.
습도점을 하나씩 교정할 때1000 SP습도점을 하나씩 순서대로 교정한다면 3포트 벤치형 단일 챔버로 충분합니다.

구성·옵션

도어와
선택 옵션

구분내용
기본 구성본체와 챔버 두 개
도어챔버당 6 · 5 · 4 · 2포트 도어
선택 옵션확장 제어 범위, PC·모니터 일체형, 자동 검증·교정, 보고서·로그 생성, 냉각 거울 도어
