NCD5500_ConfigTool

NCD5500_ConfigTool

MODEL
NCD5500_ConfigTool
브랜드
NCD
제품문의 구매하기

NCD5500 모듈을 찾아
웹 제어용으로 설정하는 소프트웨어

NCD NCD5500 Config Tool 설정 소프트웨어

견적 받기

NCD 국내 정식 공급 파트너

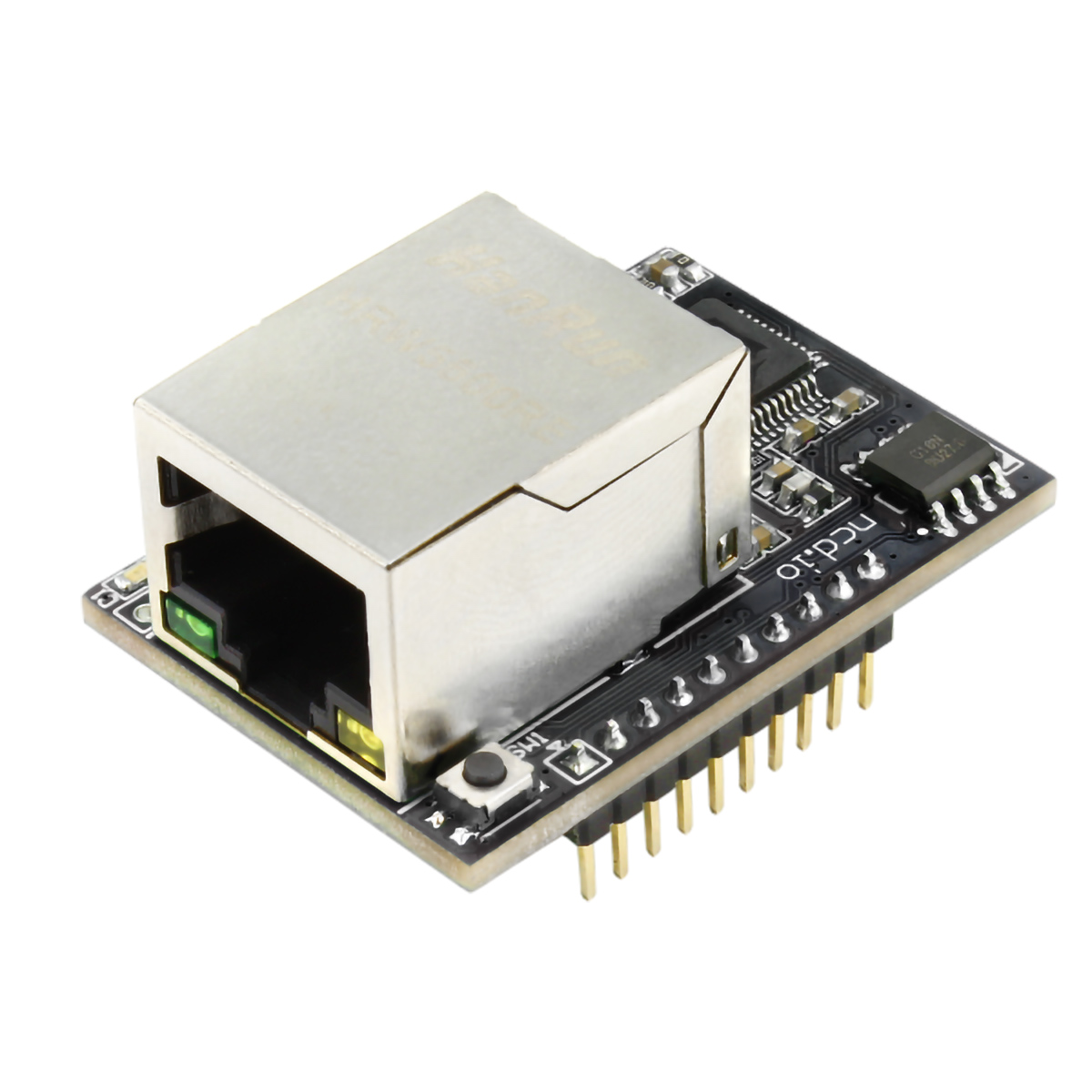

NCD NCD5500 Config Tool은 릴레이 컨트롤러를 네트워크로 제어하는 NCD5500 이더넷 모듈의 설정 소프트웨어(다운로드 도구)입니다. MAC 주소로 모듈을 찾아 IP 주소를 확인하고, Work As를 Web-i로 설정한 뒤 펌웨어 NCD5500.bin과 릴레이 수별 HTML 페이지를 업로드합니다.

모듈을 처음 설치할 때 필요한 검색, 모드 설정, 펌웨어와 웹 페이지 반영을 한 도구에서 순서대로 진행합니다. 설정을 마치면 웹 브라우저에서 릴레이를 켜고 끄며 상태를 확인합니다. (주)테솔이 국내에 공식 공급합니다.

MAC 주소

모듈을 찾는 기준

Web-i

Work As 설정 값

NCD5500.bin

펌웨어 파일

HTML

릴레이 수에 맞춰 업로드

특징

NCD5500 초기 설정을
한 도구로 진행

핵심 특징현장에서 달라지는 점
MAC 주소 검색네트워크의 여러 장비 중 MAC 주소로 해당 모듈만 골라 IP 주소를 확인하므로 주소 충돌을 피합니다.
Web-i 설정Work As 항목을 Web-i로 바꿔 웹 브라우저 제어 모드를 준비합니다.
펌웨어 업로드NCD5500.bin 펌웨어를 모듈에 올려 웹 제어에 필요한 상태로 준비합니다.
릴레이 수별 HTML 페이지릴레이 수에 맞는 HTML 페이지를 올려 브라우저에 필요한 만큼의 버튼만 표시합니다.
웹 릴레이 제어설정 후 브라우저에서 릴레이를 켜기, 끄기, 토글하고 각 릴레이 상태를 확인합니다.

설정 순서

NCD5500 모듈 설정
작업 순서

먼저 PC와 모듈을 같은 네트워크에 연결하고 MAC 주소로 모듈을 찾아 IP 주소를 확인합니다. 이어서 Work As를 Web-i로 설정하고, NCD5500.bin 펌웨어와 릴레이 수에 맞는 HTML 페이지를 차례로 올리면 웹 제어 준비가 끝납니다.

검색에서 업로드까지

검색 목록에서 모듈의 MAC 주소를 선택해 IP를 확인한 뒤, 같은 화면에서 모드 설정과 파일 업로드를 이어서 진행합니다. 릴레이 수와 다른 HTML 페이지를 올리면 버튼 개수가 맞지 않으므로 보드의 릴레이 수를 먼저 확인하세요.

웹 제어

브라우저에서
릴레이 제어

설정 후 웹 제어 화면

설정이 끝난 모듈은 웹 브라우저에서 IP 주소로 접속해 로그인한 뒤 릴레이별 켜기·끄기·토글 버튼으로 제어합니다. 각 릴레이의 상태도 같은 화면에서 확인합니다.

사용 방법

NCD5500 Config Tool
Web-i 설정과 업로드 순서

NCD5500 Config Tool은 Windows용 실행 파일 NCD ConfigTool V2.exe로, 네트워크에서 NCD5500 모듈을 찾아 작동 모드를 바꾸고 펌웨어와 웹 페이지를 올립니다. 설정을 마치면 브라우저의 Web-i 화면에서 릴레이를 제어합니다.

소프트웨어·도구하는 일
NCD ConfigTool V2.exeSearch로 모듈 검색, Work As 설정, 펌웨어·웹 페이지 업로드
NCD5500.binWeb-i 동작용 모듈 펌웨어 파일
HTML 폴더의 웹 페이지릴레이 수에 맞는 .html 파일을 골라 업로드
Web-i 화면브라우저에서 릴레이별 On, Off, Toggle 제어와 상태 확인

처음 연결하는 순서

순서할 일
1모듈을 이더넷으로 네트워크에 연결해 전원을 켜고, Windows PC도 같은 네트워크에 연결합니다.
2NCD ConfigTool V2.exe를 실행해 왼쪽 위 IP 목록에서 PC의 네트워크 IP를 고르고 Search를 누릅니다.
3보드 라벨과 같은 MAC 주소를 선택하고 Connections의 Work As를 3. Web-i로 바꿉니다.
4Upload → Upload Firmware에서 NCD5500.bin을 올린 뒤 상단의 Reset 메뉴에서 Reset Now를 눌러 모듈을 다시 시작하세요.
5Upload → Upload Webpage에서 HTML 폴더의 릴레이 수에 맞는 .html 파일을 올립니다.
6Network Settings에 표시된 IP 주소로 브라우저에서 접속해 로그인하고 왼쪽 메뉴의 Web-i에서 Toggle로 동작을 확인하세요.

IP 목록에서 127.0.0.1 같은 루프백 주소를 고르면 모듈이 검색되지 않습니다. 검색 결과의 IP가 0.0.0.0으로 나오면 잠시 기다린 뒤 다시 Search를 누르세요.

사양

도구 기능과
제공 형태

항목사양
도구NCD5500 Config Tool
대상 모듈NCD5500 이더넷 모듈 (릴레이 컨트롤러 네트워크 제어)
모듈 검색MAC 주소로 모듈을 찾아 IP 주소 확인
모드 설정Work As를 Web-i로 설정
펌웨어NCD5500.bin 업로드
웹 페이지릴레이 수에 맞는 HTML 페이지 업로드
설정 후 제어웹 브라우저에서 릴레이 켜기·끄기·토글, 상태 확인
제공 형태ZIP 압축 파일 다운로드
받는 곳상세 페이지 하단 제품 자료

활용 분야

네트워크 릴레이
제어 현장

  • 현장 릴레이 제어 — 설비의 릴레이를 네트워크로 켜고 끕니다.
  • 원격 설비 점검 — 떨어진 장비의 릴레이 상태를 웹에서 확인합니다.
  • 제어반 구성 — 제어반의 릴레이를 브라우저 한 화면에서 다룹니다.
  • 신규 모듈 설치 — 새 모듈의 IP를 확인하고 펌웨어를 올려 설치합니다.

선택 가이드

작업에 맞는
설정 도구 선택

이럴 때 (작업)권장 도구선택 이유
모듈 찾기, 펌웨어·웹 페이지 올리기NCD5500 Config Tool모듈 검색과 업로드를 한 도구에서 수행합니다.
PC 시리얼 포트 통신 확인SerialPortMo_2 · Qcom v1.8시리얼 통신을 모니터링하는 도구입니다.

구성·옵션

제공 형태와
대상 모듈

  • 제공 형태 — ZIP 압축 파일 다운로드.
  • 받는 곳 — 상세 페이지 하단 제품 자료.
  • 대상 모듈 — NCD5500 이더넷 모듈.
