PowerScout FLEX Modbus 연동과 주소 계획

전기·전력

다회로 서브미터를 BMS나 데이터 로거에 붙이면 통신은 금방 열립니다. 문제는 그다음입니다. 읽어 온 값이 엉뚱하거나 회로 하나가 통째로 비는 일이 흔합니다. DENT PowerScout FLEX는 CT를 가상 미터 단위로 묶어 주소를 배정하기 때문에, 주소 계획과 레지스터 형식을 미리 알아 두면 연동 시간이 크게 줄어듭니다. Modbus 연동, BACnet 설정, 연동 뒤 결선 판정까지 DENT 가이드 순서대로 정리했습니다.

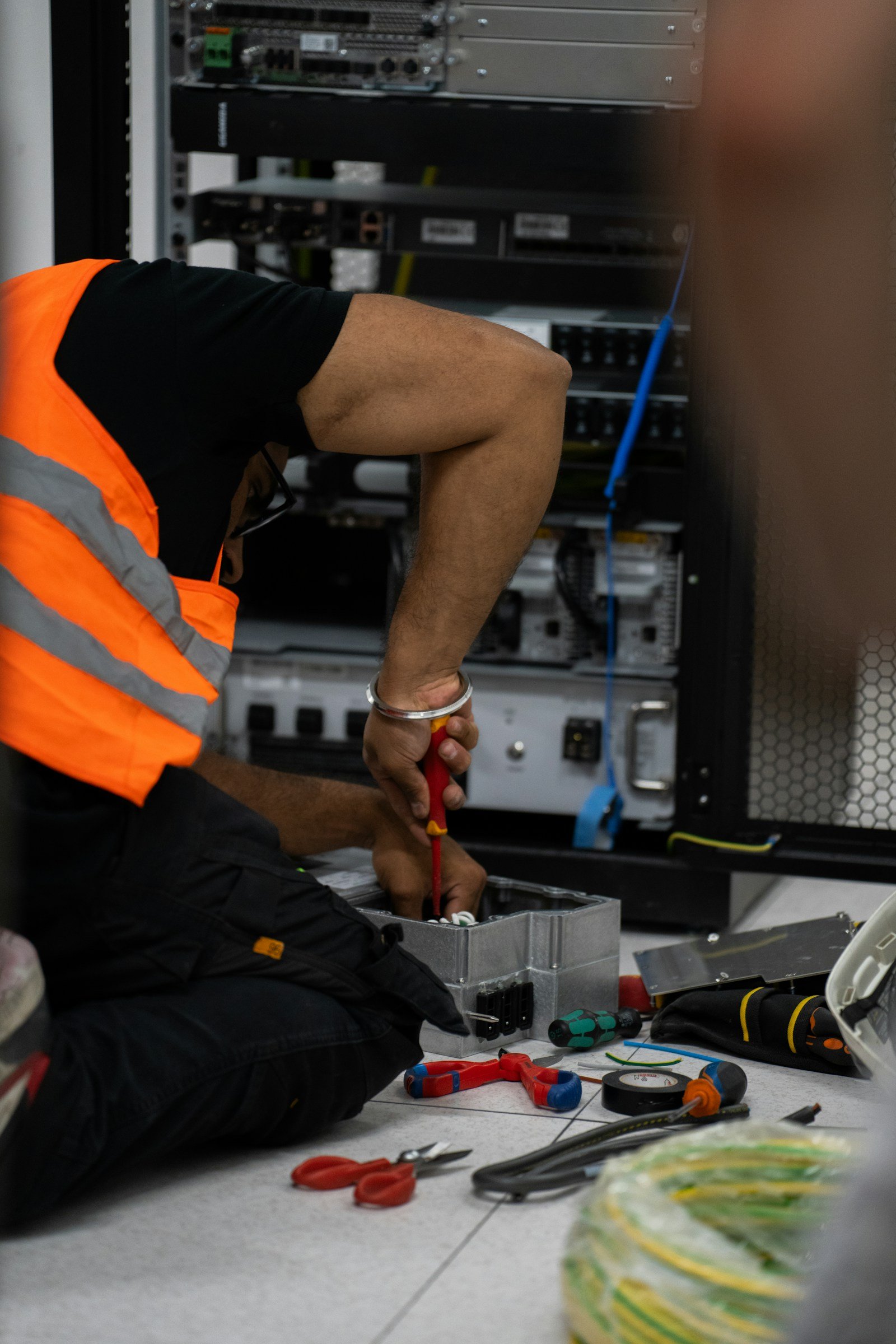

건물 전력 계량과 통신 연동 설비

1~240

쓸 수 있는 Modbus 주소

120 Ω

RS-485 맨 끝에 다는 종단 저항

502

Modbus TCP 포트, 바꿀 수 없음

47808

BACnet/IP가 쓰는 포트

계량 방식

가상 미터는 어떻게 계량하나요?

PowerScout FLEX는 CT 입력을 12·24·48채널로 갖추고, 아무 CT나 골라 단상·분상·3상 부하로 묶는 가상 미터(Virtual Meter) 방식으로 계량합니다. 예를 들어 12채널 모델에 3상 부하 둘과 단상 부하 여섯을 섞어 배정할 수 있습니다. 묶음마다 하나의 계량기처럼 전압, 전류, kW, kWh를 따로 냅니다. 델타 부하는 세 채널의 CT 자리를 모두 차지하니 채널 수를 셀 때 미리 넣어 두세요.

항목사양(PS12FX 기준)
전압 입력90~346 V(상), 600 V(선간), CAT III
CT 입력333 mV 출력 CT, RōCoil
정확도0.2%, ANSI C12.1 Class 0.2(CT 조합에 따라)
통신RS-485, 이더넷, USB(설정 전용)
프로토콜Modbus RTU·TCP, BACnet MS/TP·IP
갱신 주기1초

CT는 333 mV 출력 센서만 받습니다. 1 A나 5 A 2차 출력 CT는 연결할 수 없으니, 기존 계기용 CT를 그대로 쓸 계획이었다면 설계 단계에서 걸러 내야 합니다. RS-485 포트의 프로토콜은 설정에서 Modbus와 BACnet 중 하나를 고릅니다.

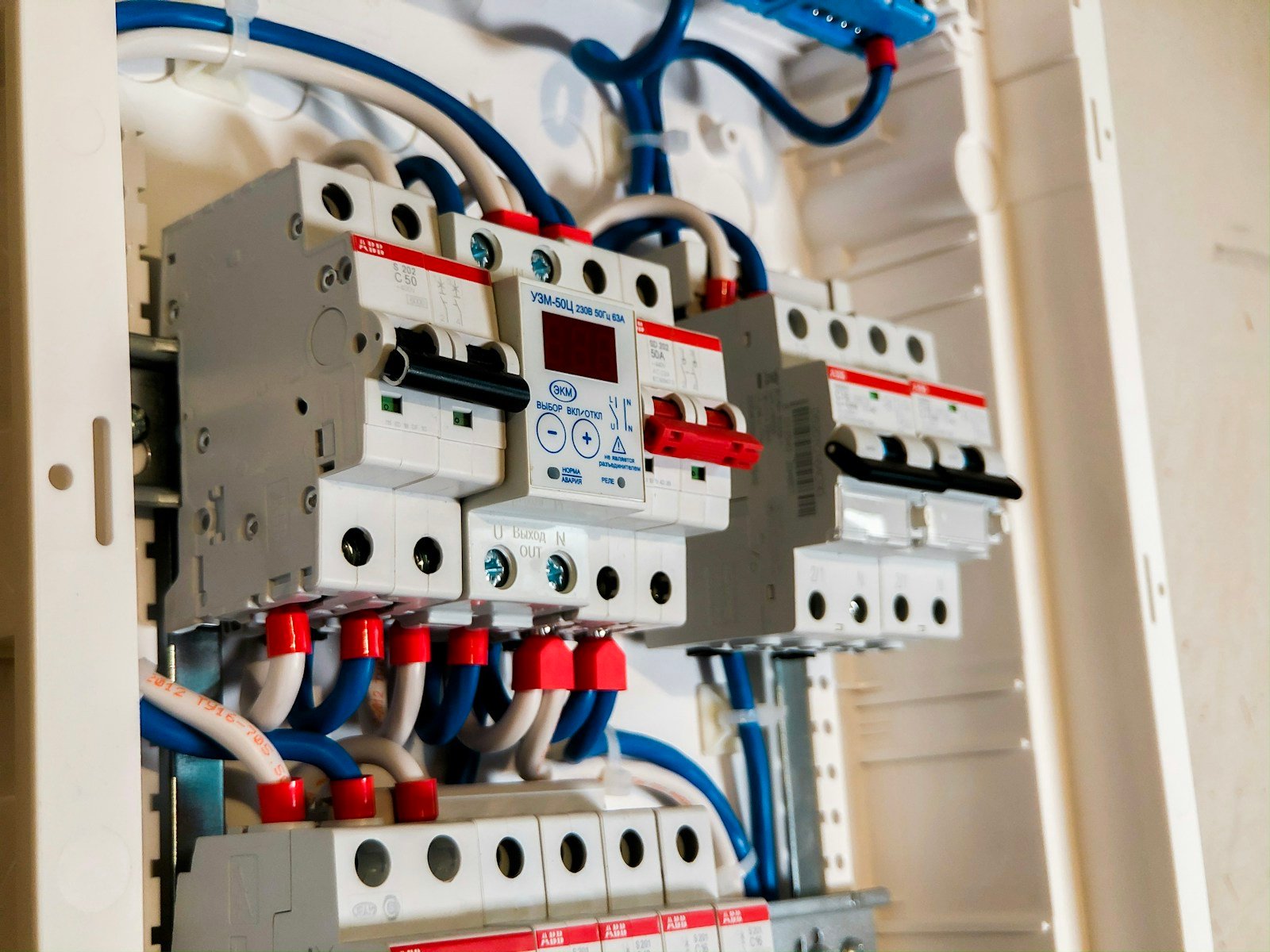

분전반에 나란히 설치된 흰색 차단기
서브미터는 분전반 회로를 나눠 계량합니다

RS-485는 데이지 체인으로

RS-485는 미터를 한 줄로 차례차례 잇는 데이지 체인으로 배선하고, 줄 맨 끝에 120 Ω 종단 저항을 답니다. 미터에는 종단 저항이 들어 있지 않으므로 따로 준비하세요. 스타형이나 가지를 친 배선은 신호 반사를 일으키니 피해야 합니다. 버스가 유휴 상태일 때 신호가 불안정하다면, 가이드는 마스터 쪽에 680 Ω 안팎의 바이어스 저항을 다는 방법을 제시합니다.

  • 단자 표기는 A가 −, B가 +입니다. 반대로 표기하는 장비와 섞어 쓰다 선을 바꿔 물리면 통신이 아예 되지 않습니다.
  • 케이블 길이는 100 kbps 이하에서 최대 1,200 m입니다.
  • 미터 한 대가 1/8 단위 부하여서 한 세그먼트에 256대까지 붙습니다.

Modbus 주소는 몇 개씩 비워 둬야 할까요?

첫 가상 미터(VM1)의 기본 주소는 1이고, 다음 가상 미터는 주소를 1씩 늘려 읽습니다. 설치 가이드에 따르면 PS48은 VM1 외에 주소 15개, PS24는 7개를 더 씁니다. 한 대가 차지하는 주소가 각각 16개, 8개라는 뜻입니다. 유효 주소가 1~240이므로 주소만 따지면 PS48은 한 줄에 15대(240 ÷ 16)까지 겹치지 않게 놓을 수 있습니다. 두 번째 미터의 첫 주소를 17, 세 번째를 33처럼 16 간격으로 잡아 두면 나중에 미터를 더해도 주소가 엉키지 않습니다. 상위 시스템에서 주소 수를 아껴야 한다면, 모든 가상 미터를 주소 하나로 읽는 평탄화 맵(flattened map)을 쓰는 방법도 있습니다.

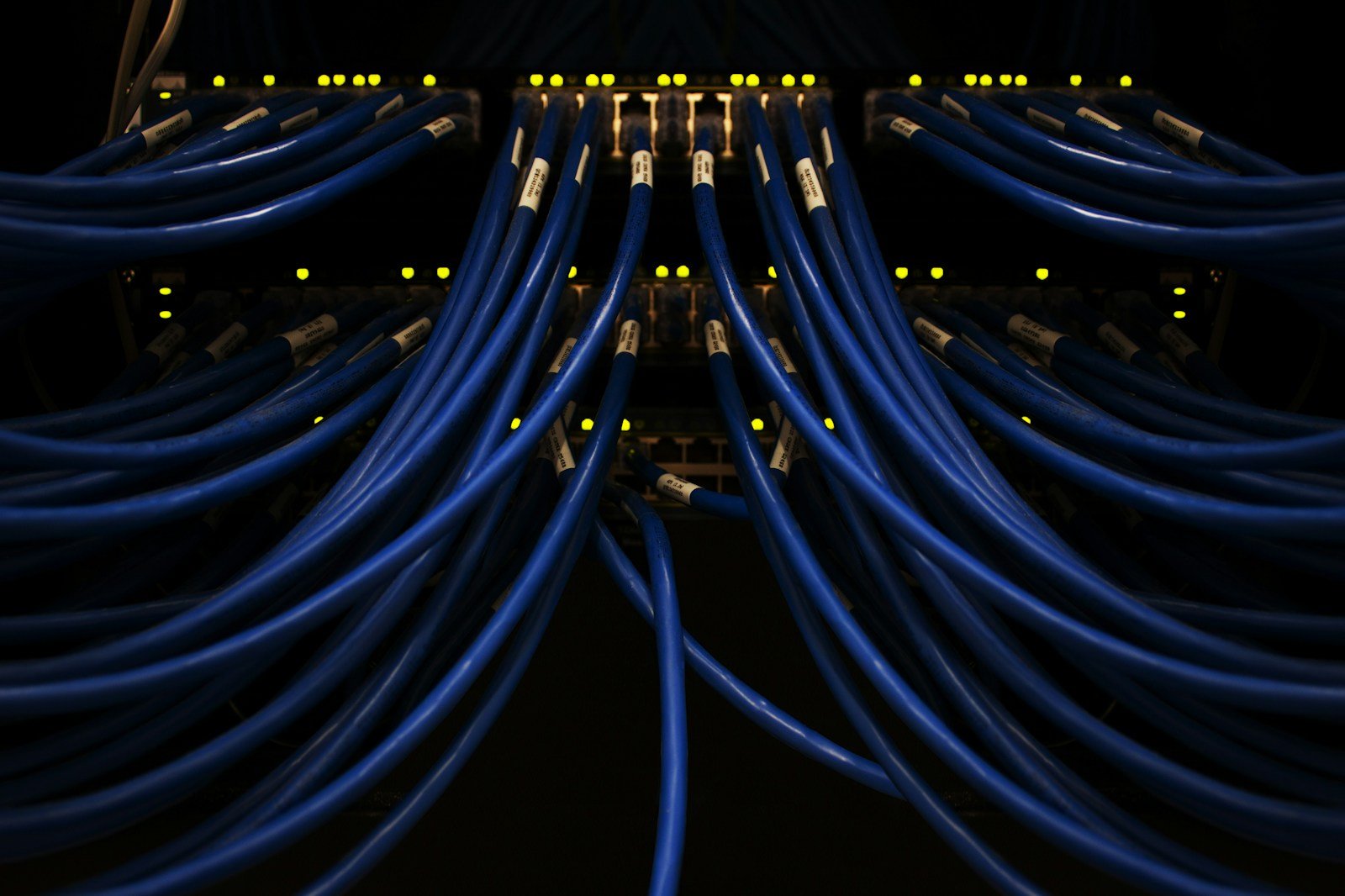

서로 연결된 파란색 통신 케이블 묶음

레지스터

측정값은 레지스터 두 개를 묶어 읽습니다

측정값은 32비트 IEEE 754 실수입니다. 16비트 레지스터 두 개에 상위 워드부터 들어 있으므로 두 레지스터를 끊지 말고 한 번에 읽어야 합니다.

  • 워드 순서: 상위 시스템을 "Float ABCD"처럼 상위 워드 우선으로 맞추지 않으면 값이 터무니없이 크거나 0에 가깝게 나옵니다. 통신 자체는 정상이라 원인을 찾기가 어렵습니다.
  • 기능 코드: 읽기는 03(Holding Register 읽기), 쓰기는 06과 16을 지원합니다.
  • 주소 목록: 레지스터 주소는 DENT 기술 지원 사이트의 대화형 레지스터 목록에 있습니다.

통신 프로토콜이나 주소 설정을 바꿨다면 레지스터 2100에 Modbus는 1234, BACnet은 1을 써서 소프트 리셋을 걸어야 새 값이 들어갑니다. 재시작에는 약 10초가 걸립니다. Modbus TCP 포트는 502번 고정입니다.

BACnet MS/TP: MAC과 장치 ID는 따로

BACnet MS/TP에서는 미터마다 0~127 범위의 MAC 주소와, 네트워크 전체에서 겹치지 않는 장치 ID를 각각 정해 줍니다.

설정값
MAC 주소0~127, 미터마다 고유
Max Masters기본 127
Max Info Frames기본 1
BACnet 보율9600·19200·38400·76800
BACnet/IP 포트47808
세그멘테이션지원 안 함

이더넷이 연결되어 있으면 BACnet MS/TP가 동작하지 않습니다. 직렬 BACnet으로 붙일 미터는 이더넷 케이블을 빼 두세요. 객체를 가상 미터별로 묶어 보여 주는 Structured View는 클라이언트가 지원할 때만 쓸 수 있고, 지원하지 않으면 일반 평면 객체 보기로 읽어야 합니다. 가이드는 MS/TP에서 특히 그렇다고 적고 있습니다.

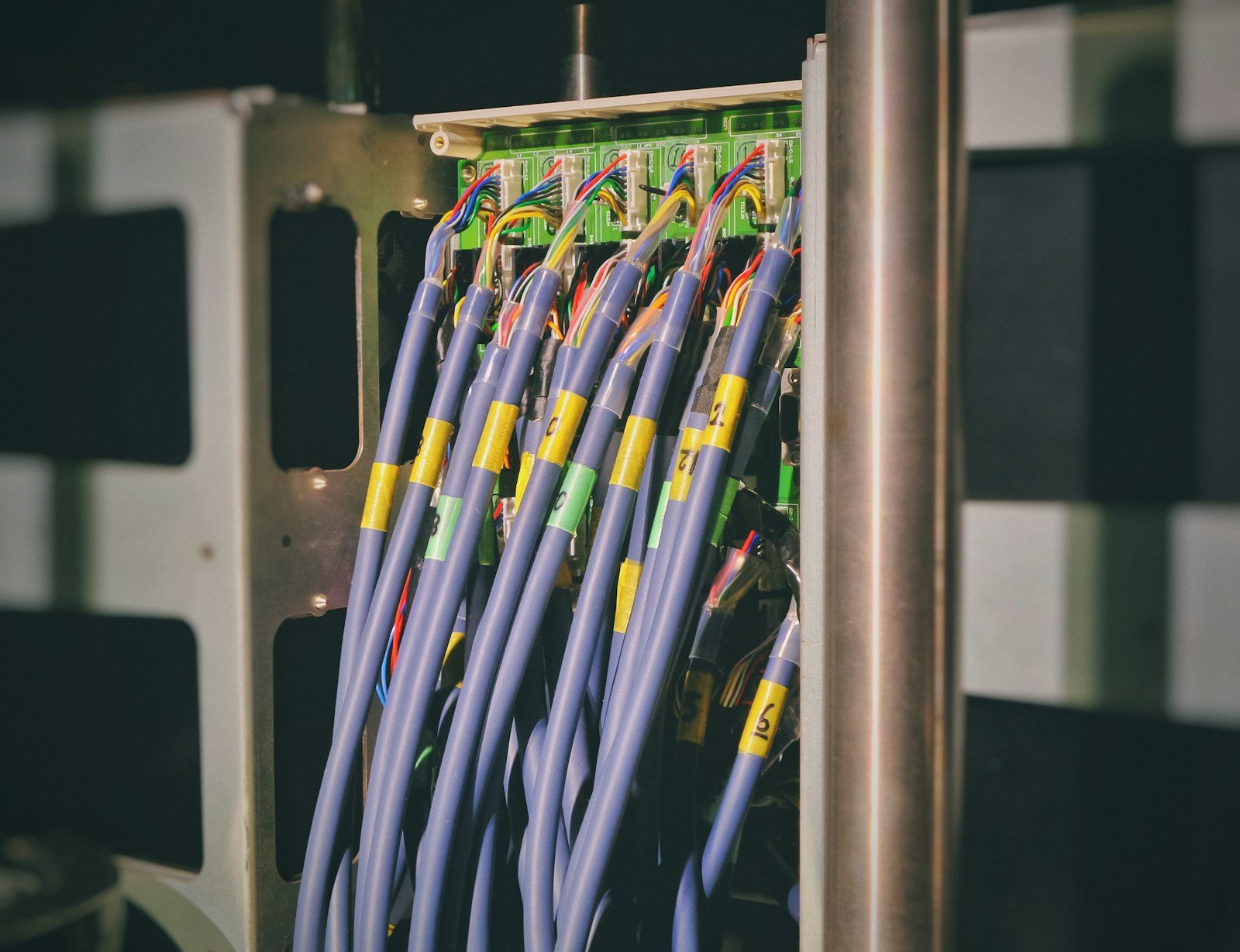

네트워크 장비 포트에 꽂힌 파란색 랜 케이블
MS/TP를 쓸 때는 이더넷을 분리합니다

결선이 맞는지는 어떻게 판정하나요?

DENT 커미셔닝 점검표는 부하 쪽 kW가 양수이고 역률이 0.6~0.95 범위에 있으며, 평형 부하라면 상간 역률 차이가 20% 이내일 때 정상으로 봅니다.

증상의심 원인조치
kW 음수, 상간 역률 고름CT 극성 반대CT 뒤집기 또는 CT Flipper
kW 음수, 상간 역률 들쭉날쭉CT와 전압 기준 상 불일치전압 기준 변경 후 극성 확인
kW 양수, 한 상 역률 범위 밖전압 기준 상 불일치그 채널의 전압 기준 변경

점검표는 미터 값이 외부 기준기, 예를 들어 멀티미터나 클램프미터로 직접 읽은 값과 2% 이내로 맞는지도 확인하라고 요구합니다. 역률 부호는 ANSI 방식(양수가 지상)과 IEEE 방식(kW 부호를 따름) 중 하나로 설정됩니다. BMS 화면에서 부호가 반대로 보인다면 결선보다 이 설정을 먼저 보는 편이 빠릅니다.

Modbus에는 인증도 암호화도 없으니 미터 포트를 외부망에 직접 노출하지 마세요. 가이드는 기본 PIN 0000도 설치할 때 바꿔 두라고 권합니다.
