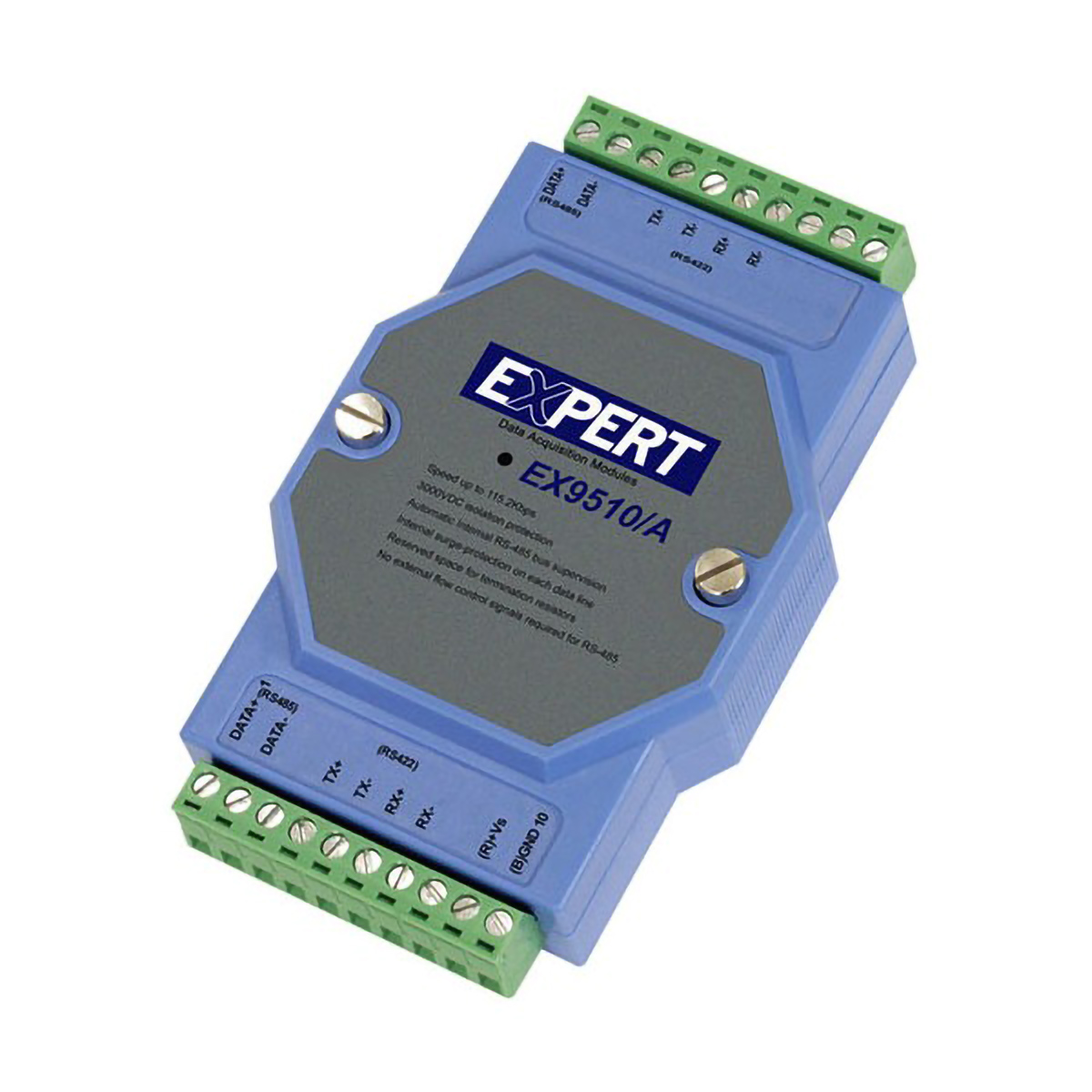

ExpertDAQ EX9510A

MODEL: RS422/485 리피터
브랜드: EXPERT DAQ

제품문의 구매하기

제어반에서 먼 시리얼 장비를
잇는 익스텐더·리피터

ExpertDAQ EX9312-I RS-232 익스텐더 · EX9510A RS-485/422 리피터

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9312-I · EX9510A는 RS-232 신호를 CAT-5 케이블로 최대 1200 m까지 연장하는 RS-232 익스텐더(EX9312-I)와 RS-485·RS-422 신호를 절연해 중계하는 리피터(EX9510A)입니다. 두 제품으로 제어반에서 멀리 떨어진 시리얼 장비까지 통신을 연결할 수 있습니다.

EX9312-I는 별도 소프트웨어 설정 없이 하드웨어만으로 동작하고, EX9510A는 전송 속도를 자동으로 감지하며 입력 신호를 3000 V로 절연합니다. 두 시리얼 연장 장치는 (주)테솔이 국내에 공식 공급합니다.

1200 m

EX9312-I RJ-45 연장 거리

3000 V

EX9510A 절연 전압

230.4K bps

EX9312-I 최대 속도

10 ~ 30 VDC

EX9510A 전원

특징

시리얼 거리와 노이즈에
대응하는 연장 장치

핵심 특징	현장에서 달라지는 점
하드웨어 방식 동작	소프트웨어 설정 없이 신호를 전달하므로 설치 즉시 통신 경로가 열립니다.
전이중 통신	송신과 수신을 동시에 처리해 응답 지연이 늘지 않습니다.
CAT-5 케이블 한 가닥	RJ-45 케이블 한 가닥으로 RS-232를 연장하므로 포설 작업이 단순합니다.
과전류·서지 보호	송수신 양쪽 라인에서 과전류와 서지를 막아 장비 손상을 줄입니다.
절연 입력(EX9510A)	접지 전위가 다른 두 구간을 분리해 접지 루프 노이즈를 차단합니다.
자동 속도 전환(EX9510A)	전송 속도를 자동으로 감지하므로 장비마다 속도를 설정할 필요가 없습니다.

신호 규격

RS-232 구간과
RS-485/422 구간

연장할 신호가 RS-232이면 EX9312-I, RS-485나 RS-422 버스이면 EX9510A를 선택하세요. EX9510A는 RS-422 전이중 통신과 Modbus-RTU를 지원하고, RS-485 데이터 라인의 과도 전압까지 억제합니다.

신호 규격에 따른 모델 선택

RS-232는 장거리에서 신호가 약해지므로 EX9312-I로 CAT-5 케이블 한 가닥을 이용해 신호를 연장하고, RS-485 버스는 EX9510A로 신호를 증폭해 1200 m 구간을 보강합니다. 노드가 많은 버스는 중계 지점마다 절연 리피터로 구간을 나누면 통신이 안정됩니다.

설치·규격

EX9312-I·EX9510A
크기와 설치 규격

EX9312-I: 97 x 43 x 27 mm, 160 g이며 RS-232 DB9 암 커넥터와 RJ-45 포트를 갖춥니다.
EX9510A: 90 x 60 x 26 mm, 130 g이며 터미널 블록으로 배선하고 DIN 레일 키트가 포함됩니다.
전원: EX9510A는 10 ~ 30 VDC이고, EX9312-I는 DC 7 ~ 24 V, 50 mA의 전원 출력 사양을 갖습니다.

사양

모델 비교 사양과
공통 사항

항목	EX9312-I	EX9510A
제품 분류	RS-232 익스텐더	RS-485 / RS-422 절연 리피터
포트	RS-232 1포트, RJ-45 포트	RS-485 / RS-422 2포트
연장·증폭 거리	RJ-45 포트 최대 1200 m (CAT-5 케이블 1가닥)	신호 증폭 최대 1200 m
통신 방식	전이중	전이중 RS-422
전송 속도	300 bps ~ 230.4K bps	자동 전환 (AutoPro)
데이터 비트	5 – 8	해당 없음
스톱 비트	1 · 2	해당 없음
패리티	없음 · 홀수 · 짝수 · 마크 · 스페이스	해당 없음
절연	해당 없음	3000 V
보호	송수신 과전류 · 서지 보호	RS-485 데이터 라인 과도 전압 억제
전원	전원 출력 DC 7 ~ 24 V, 50 mA	10 ~ 30 VDC
커넥터	RS-232 DB9 암 · RJ-45	터미널 블록
동작 온도	-25 ~ +70 °C	해당 없음
보관 온도	-40 ~ +85 °C	해당 없음
크기	97 x 43 x 27 mm	90 x 60 x 26 mm
무게	160 g	130 g
설치 구성	해당 없음	DIN 레일 장착 키트 1 · 벽면 장착 키트 1 · 매뉴얼 1
워치독	해당 없음	호스트 워치독 · 모듈 워치독
표시	해당 없음	LED
프로토콜 지원	해당 없음	Modbus-RTU
인증	CE / FCC, RoHS	CE / FCC / WEEE / RoHS

활용 분야

먼 시리얼 장비를
잇는 현장

현장 장비 원격 연결 — 제어반에서 떨어진 RS-232 장비를 CAT-5 케이블로 연결합니다.
긴 케이블 구간 — 거리가 긴 RS-485 구간에서 신호를 증폭합니다.
다중 노드 버스 보강 — 노드가 많은 RS-485 구간을 리피터로 나눕니다.
접지가 다른 구간 — 절연 중계로 두 구간을 분리해 연결합니다.
RS-422 장비 연결 — 전이중 RS-422 장비를 EX9510A로 중계합니다.

선택 가이드

RS-232와 RS-485 중
신호에 맞는 모델

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
RS-232 장비를 CAT-5 케이블로 이을 때	EX9312-I	RJ-45 포트로 1200 m까지 연장하고 소프트웨어 설정이 필요 없어 설치가 단순합니다.
RS-485 또는 RS-422 버스를 절연해 늘릴 때	EX9510A	3000 V 절연에 전송 속도를 자동으로 맞춥니다.
Modbus 디지털 입출력이 필요할 때	ExpertDAQ EX9044D-M · EX9043D-M · EX9052D-M	RS-485 Modbus RTU로 디지털 입출력 점수를 늘릴 수 있는 모듈입니다.

구성·옵션

구성품과
연결 방식

구분	내용
EX9312-I 연결	RS-232 DB9 암 커넥터 · RJ-45 포트
EX9510A 구성품	DIN 레일 장착 키트 1 · 벽면 장착 키트 1 · 매뉴얼 1
EX9510A 연결	터미널 블록

시리얼 연장과 함께 보는
통신 제품

EX9312-I로 RS-232 신호를 얼마나 멀리 연장할 수 있습니까?
RJ-45 포트 기준 최대 1200 m입니다. CAT-5 케이블 한 가닥으로 RS-232 신호를 연장합니다.
EX9510A는 어떤 신호를 중계합니까?
RS-485와 RS-422 신호를 절연해 중계합니다. 입력 신호는 3000 V로 절연됩니다.
EX9510A와 EX9312-I의 전원 사양은 어떻게 됩니까?
EX9510A는 10 ~ 30 VDC입니다. EX9312-I는 DC 7 ~ 24 V, 50 mA의 전원 출력 사양을 갖습니다.
EX9312-I에 소프트웨어 설정이 필요합니까?
필요하지 않습니다. EX9312-I는 하드웨어 방식으로 동작합니다.
EX9510A의 전송 속도를 직접 설정해야 합니까?
아닙니다. EX9510A가 전송 속도를 자동으로 감지해 전환합니다.
