모듈 설정부터 펌웨어 복구까지
다루는 XBee 설정 프로그램

Digi XCTU 5 · 6 XBee 설정 프로그램

견적 받기

Digi 국내 정식 공급 파트너

Digi XCTU 5 · 6은 XBee·RF 모듈의 매개변수 설정과 통신 시험, 펌웨어 복구를 한 프로그램에서 처리하는 무료 설정 프로그램(Configuration & Test Utility)입니다. Windows·macOS·Linux에서 실행하며 무선으로 연결된 모듈까지 함께 관리합니다.

XCTU 6의 최신 빌드 6.5.13은 앱과 라디오 펌웨어 라이브러리를 자동으로 갱신하므로 별도 파일을 내려받을 일이 드뭅니다. 지그비·RF 모뎀 같은 구형 라디오는 XCTU 5.2.8로 설정합니다. 두 버전을 함께 설치해 두면 장비 세대가 섞인 설비에도 대응할 수 있으며, (주)테솔이 국내에 공식 공급합니다.

6.5.13

XCTU 6 최신 빌드 버전

5.2.8

구형 라디오용 XCTU 5 빌드

3개 OS

Windows·macOS·Linux 지원

무료

라이선스 비용 없는 응용 프로그램

특징

설정·시험·복구를
XCTU 하나로 처리

핵심 특징현장에서 달라지는 점
네트워크 보기XBee 네트워크 구성과 연결별 신호 강도를 그림으로 표시하므로 로그를 뒤지지 않고도 약한 구간을 파악할 수 있습니다.
API 프레임 빌더프레임을 직접 조립하고 수신한 프레임을 값으로 해석하므로 호스트 코드를 수정하기 전에 명령 구조를 검증합니다.
오프라인 도구프레임 생성기와 해석기는 모듈을 연결하지 않아도 실행되므로 장비가 도착하기 전에 통신 설계를 시작할 수 있습니다.
펌웨어 복구펌웨어가 손상됐거나 프로그래밍 모드에 머문 모듈을 복구해 현장 교체 부품 수를 줄입니다.
범위 테스트같은 네트워크의 두 라디오 사이 링크를 시험해 설치 위치를 정하기 전에 도달 여부를 확인합니다.
콘솔 세션 저장API·AT 콘솔 세션을 저장해 다른 PC의 XCTU에서 불러올 수 있어, 재현 절차를 동료와 그대로 공유할 수 있습니다.

버전 선택

XCTU 5와 6
선택 기준

XBee RF 모듈은 XCTU 6으로, 지그비와 RF 모뎀 같은 구형 라디오 펌웨어는 XCTU 5로 설정합니다. 세대가 섞인 설비라면 두 버전을 같은 PC에 설치해 두고 모듈 세대에 맞춰 골라 실행하세요.

XCTU 5는 설치 순서가 정해져 있어 드라이버를 먼저 설치한 뒤 본체를 설치해야 합니다. 이 순서를 바꾸면 모뎀이 포트로 인식되지 않을 수 있습니다.

현장 시험

링크 시험과
프레임 검증

설치 전 링크 시험

범위 테스트는 같은 네트워크에 속한 두 라디오 사이의 도달 상태를 시험하는 내장 도구입니다. 후보 위치마다 한 번씩 실행하면 연결별 신호 강도를 보여 주는 네트워크 보기와 함께 위치 선정 근거가 남습니다. 프레임 생성기와 해석기는 모듈 없이도 실행되므로 사무실에서 통신 구조를 미리 점검할 수 있습니다.

복구·이관

펌웨어 복구와
설정 보존

펌웨어를 올리면 XCTU가 모듈 설정을 복원하고 처리 모드와 전송 속도 변경도 자동으로 정리합니다. 손상된 모듈은 복구 도구로 되돌릴 수 있고, 저장해 둔 콘솔 세션은 다른 PC에서 그대로 불러옵니다.

사용 방법

Digi XCTU
모듈 추가부터 펌웨어 업데이트까지

XCTU는 PC에 연결한 XBee 모듈을 찾아 설정을 읽고 쓰며, 콘솔에서 AT·API 통신을 시험하는 Digi의 설정 프로그램입니다. Configuration, Consoles, Network 세 가지 작업 모드로 나뉩니다.

소프트웨어·도구하는 일

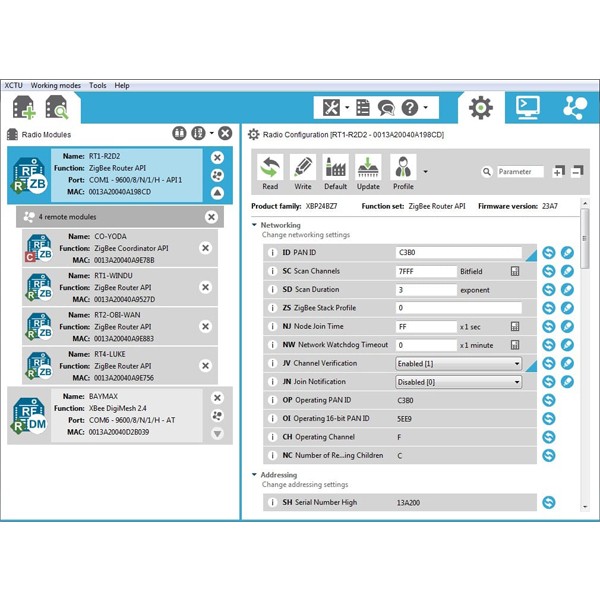

Configuration 작업 모드모듈 설정 읽기(Read)·쓰기(Write), 펌웨어 업데이트
Consoles 작업 모드AT 콘솔과 API 콘솔로 모듈과 통신
Network 작업 모드네트워크 토폴로지 검색과 보기
Range test · Frames generator두 모듈 사이 링크 시험, API 프레임 작성
Profile Editor설정 프로필 만들기·불러오기·편집
Recovery업데이트에 실패한 모듈 복구

처음 연결하는 순서

순서할 일
1www.digi.com/xctu에서 운영체제에 맞는 설치 파일을 내려받아 설치합니다. Linux에서는 사용자를 dialout 그룹에 추가하세요.
2XBee 모듈을 인터페이스 보드에 꽂고 USB로 PC에 연결합니다.
3Discover radio modules를 눌러 포트를 고르고 검색한 뒤 Add selected devices로 모듈을 추가하세요.
4Configuration 작업 모드에서 Read module settings로 현재 값을 읽고, 바꾼 값은 Write module settings로 기록합니다.
5펌웨어를 바꿀 때는 Update firmware에서 제품군과 기능, 버전을 고르고 Update를 누르세요.

부트로더 업데이트가 함께 진행되면 모듈 설정이 지워지므로, 펌웨어를 올리기 전에 설정 프로필을 저장해 두세요. 원격(OTA) 업데이트는 로컬 모듈이 API 모드일 때 사용할 수 있습니다.

사양

6.5.13과 5.2.8
버전별 사양

항목사양
XCTU 66.5.13 · Windows x86/x64, macOS X, Linux x64/x86
XCTU 55.2.8 · 구형 지그비·RF 모뎀 펌웨어 설정
비용무료
주요 도구네트워크 보기 · API 프레임 빌더 · 프레임 생성/해석 · 레인지 테스트 · 복구 · 펌웨어 탐색기 · 펌웨어 릴리스 노트 뷰어 · API/AT 콘솔
네트워크 보기연결별 신호 강도를 그래픽으로 표시
원격 관리무선으로 연결된 장치를 포함한 다수의 RF 장치
콘솔API 콘솔 · AT 콘솔 · 세션 저장 및 불러오기
오프라인 도구RF 모듈 없이 실행 (프레임 생성기 · 프레임 인터프리터)
펌웨어 업데이트모듈 설정 복원 · 처리 모드 · 전송 속도 변경 자동 처리
자동 업데이트앱과 라디오 펌웨어 라이브러리 (XCTU 6)
문서내장 문서

활용 분야

XBee · RF 모듈을
다루는 현장

  • 무선 센서망 설치 — 현장에 고정하기 전 두 라디오 사이의 링크를 시험해 설치 위치를 정합니다.
  • 임베디드 펌웨어 개발 — API 프레임을 만들고 값으로 풀어 호스트 프로그램의 명령 구조를 검증합니다.
  • 유지보수 — 펌웨어가 손상되거나 프로그래밍 모드에 머문 모듈을 복구해 재사용합니다.
  • 기술 지원 — 저장한 콘솔 세션을 다른 PC에서 불러와 장애 상황을 같은 순서로 재현합니다.
  • 구형 설비 관리 — 지그비·RF 모뎀 펌웨어를 XCTU 5로 설정합니다.

선택 가이드

XCTU와 다른 XBee 도구의
쓰임새 비교

이럴 때권장 도구선택 이유
XBee RF 모듈을 PC에서 설정하고 시험할 때XCTU 6프레임 도구, 범위 테스트, 복구를 한 프로그램에 담았습니다.
구형 지그비·RF 모뎀 펌웨어를 설정할 때XCTU 5구형 라디오 전용 빌드로, 드라이버를 먼저 설치하세요.
여러 XBee를 그래픽 화면에서 찾아 일괄 구성할 때XBee Studio자동 장치 검색과 표·지도 보기로 여러 장치를 한 화면에서 구성하기에 맞습니다.
휴대폰으로 노드 한 개를 현장 점검할 때XBee Mobile App블루투스로 연결해 PC 없이 현장에서 설정을 확인할 수 있습니다.
노드가 많은 네트워크를 지도에 배치할 때XBee Network Assistant지도 배치와 노드 간 신호 분석으로 약한 구간을 찾기에 맞습니다.

구성·옵션

XCTU 구성과
버전별 지원 환경

  • 구성 — XCTU 6 응용 프로그램, 내장 도구, 내장 문서.
  • 버전 — XCTU 6은 6.5.13, XCTU 5는 5.2.8.
  • 운영 체제 — Windows, macOS, Linux (XCTU 6 기준).
