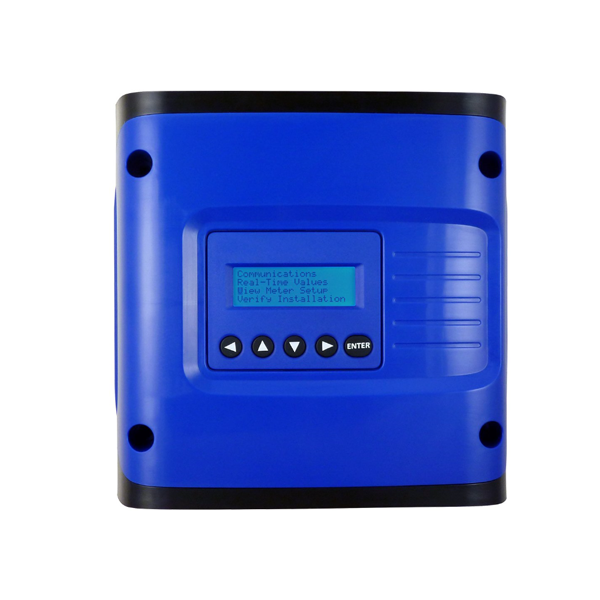

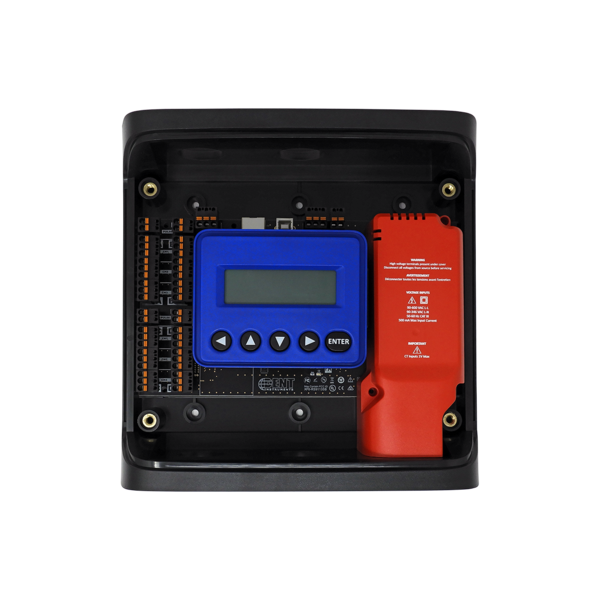

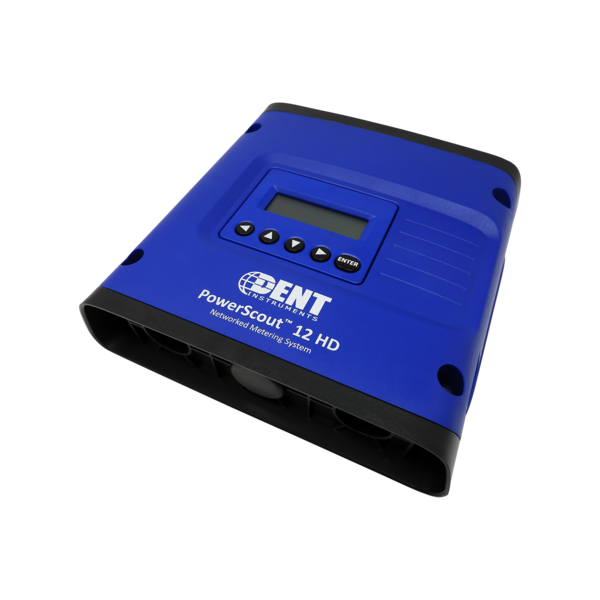

DENT POWERSCOUT™ 12 HD 12채널 네트워크 기반의 전력계

DENT POWERSCOUT™ 12 HD 12채널 네트워크 기반의 전력계

MODEL
POWERSCOUT™ 12 HD
브랜드
DENT INSTRUMENTS

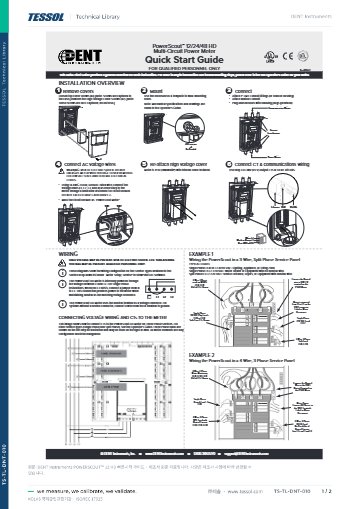

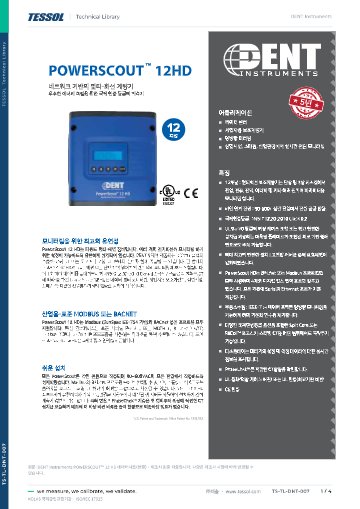

제품 자료
제품문의 구매하기

12개 회로와 가스·수도 값을
한 대로 모으는 전력계

DENT PowerScout 12 HD 12채널 네트워크 전력계

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT PowerScout 12 HD는 333 mV CT와 로고스키 CT로 다회로 전력을 측정하는 12채널 네트워크 전력계(다회로 전력계)입니다. 3상 4개, 2상 4개 또는 1상 12개로 구성할 수 있으며, 임대 구역 하위 계량과 상업 건물 전력 감시에 적합합니다.

한 대로 분전반의 회로 12개를 계량하므로 회로마다 계량기를 다는 배선과 설치 공간이 줄어듭니다. 펄스 입력 4개로 가스·수도 계량기 값도 같은 데이터로 모을 수 있습니다. 이 전력계는 (주)테솔이 국내에 공식 공급합니다.

12채널

3상 4 · 2상 4 · 1상 12

펄스 입력 4개

최대 10 Hz

1초

데이터 갱신 주기

4000 A

RoCoil CT 사용 시

특징

12회로 계량과 펄스 입력을
한 대로 처리

핵심 특징현장에서 달라지는 점
12회로 한 대한 대로 분전반의 12개 회로를 계량해 회로별 계량기 설치 수를 줄입니다.
PhaseChek특허 기술로 CT 설치 상태를 확인해 주므로 처음부터 올바르게 설치할 수 있고 재작업이 줄어듭니다.
펄스 입력가스·수도 계량기의 펄스 값을 전력 데이터와 같은 장치에 모아 한 곳에서 확인할 수 있습니다.
양방향 계량양방향 미터링이 필요한 프로젝트에도 같은 장치를 사용할 수 있습니다.
Modbus · BACnetModbus와 BACnet 가운데 현장 시스템에 맞는 쪽을 골라 연결할 수 있습니다.
고전압 커버인클로저 버전을 고르면 고전압 커버가 기본으로 포함됩니다.
1인치 도관외함과 함께 주문하면 드릴 작업 없이 1인치 EMT 도관을 연결할 수 있습니다.

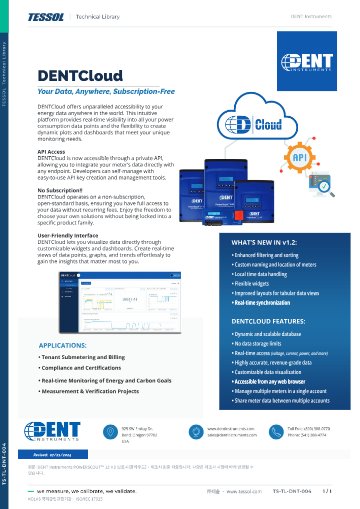

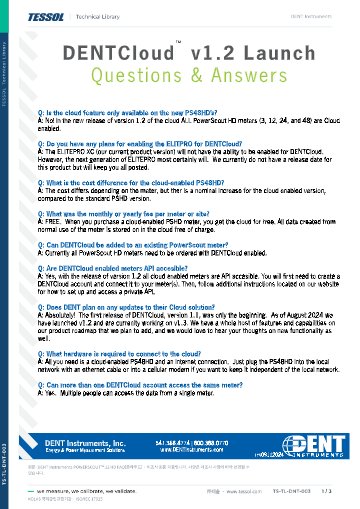

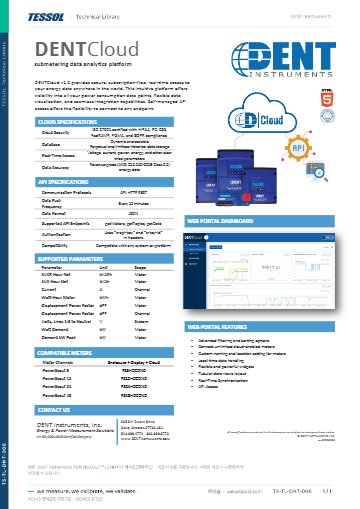

DENTCloudDENTCloud 지원 구성을 고르면 계량 데이터를 원격에서 확인할 수 있습니다.

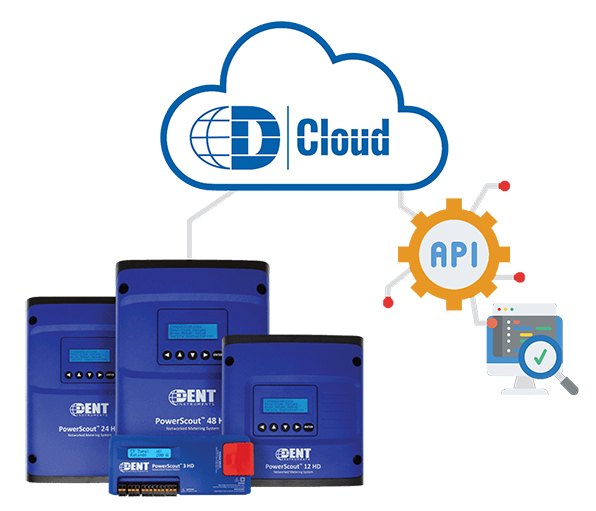

DENT INSTRUMENTS POWERSCOUT™ 12 HD - 클라우드 연동 전력계 본체 여러 대의 모습
클라우드 연동 전력계 본체 여러 대의 모습

계량 구성

임대 구역별 하위 계량과
펄스 수집

임대 구역마다 분기 회로를 나눠 CT를 설치하면 구역별 사용량을 따로 계량할 수 있고, 양방향 계량이 필요한 프로젝트에도 같은 장치를 사용합니다. 펄스 입력은 3.3 V 소싱(전류 제한)부터 고객 건식 접점까지 받으며 최대 10 Hz까지 읽습니다.

펄스 입력 단자에 연결한 계량기 배선

가스·수도 계량기의 펄스 출력을 입력 단자에 연결하면 사용량이 전력 데이터와 같은 시각 기준으로 기록됩니다. 계량기 출력 형식이 건식 접점인지 전압 출력인지 먼저 확인하세요.

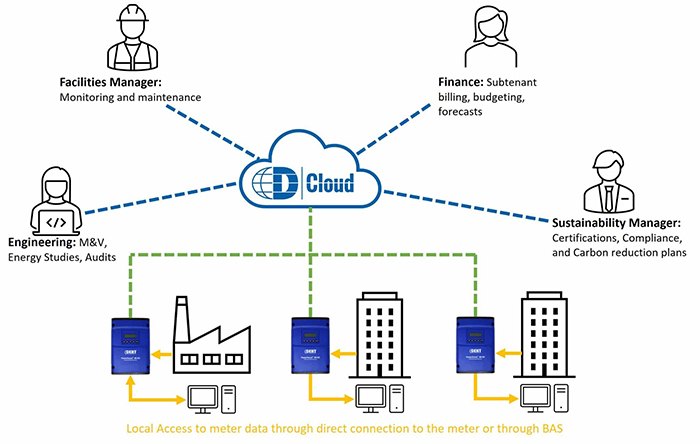

DENT INSTRUMENTS POWERSCOUT™ 12 HD - 클라우드를 통해 여러 현장의 전력 데이터를 관리하는 구성도
클라우드를 통해 여러 현장의 전력 데이터를 관리하는 구성도

통신과 설정

PowerScout 12 HD의
USB 설정과 통신 연결

기본 설정은 USB-C로 하고 세부 설정은 ViewPoint HD나 웹 브라우저에서 진행합니다. 이 장치는 독립형 기록기가 아니라 데이터로거나 BMS에 연결하는 슬레이브 장치이므로 상위 시스템의 수집 주기를 먼저 정하세요.

RS-485와 이더넷 통신선

RS-485에는 Modbus RTU와 BACnet MS/TP를, 이더넷에는 Modbus TCP와 BACnet IP를 연결합니다. DENT가 제공하는 레지스터 목록을 미리 받아 상위 시스템 매핑에 사용하세요.

사용 방법

PowerScout 12 HD
ViewPoint HD 설정과 통신 연결

PowerScout 12 HD는 USB로 PC에 연결해 ViewPoint HD나 웹 브라우저에서 설정합니다. RS-485(Modbus RTU, BACnet MS/TP)와 이더넷(Modbus TCP, BACnet IP)으로 상위 시스템에 값을 넘기며, 펄스 입력 4개를 갖춥니다.

소프트웨어·도구하는 일
ViewPoint HDWindows용 설정 앱. 서비스 타입·CT 형식·통신·시계 설정 (macOS는 웹 앱 사용)
웹 앱(PSHD Web App)USB로 연결한 뒤 브라우저에서 http://169.254.1.5로 접속해 설정. macOS에서도 사용
Modbus · BACnet12채널 전력 값을 BMS나 데이터로거가 읽도록 연결

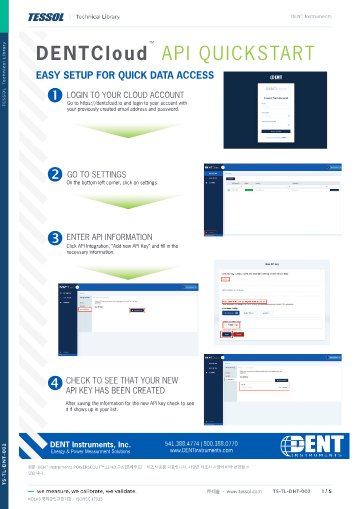

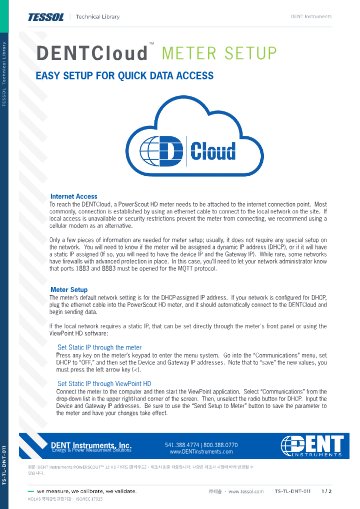

DENTCloudDENTCloud 지원 구성에서 이더넷으로 원격 확인. www.dentcloud.io 계정에 미터 등록

처음 연결하는 순서

순서할 일
1ViewPoint HD 설치 폴더를 PC의 로컬 드라이브에 복사한 뒤 설치하세요. USB 드라이브에서 바로 실행하면 실패할 수 있습니다.
2미터를 USB로 PC에 연결하고 ViewPoint HD에서 CONNECT OVER USB를 선택합니다.
3서비스 타입, CT 형식, 통신을 설정합니다.
4이더넷은 DHCP로 출하되므로 LCD의 About Meter 화면이나 ViewPoint HD의 Network Scan으로 IP 주소를 확인하세요.
5시계를 설정하고, 설치 후 PhaseChek 표시를 결선 점검의 참고로 쓰세요. PhaseChek는 참고용 기능입니다.
6상위 시스템의 레지스터 매핑에는 DENT가 제공하는 레지스터 목록을 사용하세요.

Modbus 예시

명령하는 일
01 06 04 37 31 39 EC B6Function 06으로 레지스터 1079(0x0437)에 ASCII '19'(0x3139)를 쓰는 Modbus RTU 예시 프레임입니다. 고정 IP 문자열 입력 예시의 첫 단계입니다.
Function code 03Read Holding Registers. 레지스터 값을 읽습니다.
Function code 16 (0x10)Write Multiple Registers. 여러 레지스터에 한 번에 기록합니다.
Registers 1079–1086고정 IP 문자열 예시에 쓰는 레지스터입니다. NULL 종료 문자까지 문자열 블록 전체를 순서대로 기록해야 하며, 그렇지 않으면 무시됩니다.
Modbus TCP 포트 502포트는 바꿀 수 없고 유닛 주소는 1로 고정됩니다.
Register 2226, 2234, 2235CT 방향(Flipper) 설정 레지스터입니다.

레지스터 번호와 프레임은 PowerScout HD 운영 가이드(2023-07-30판)의 표기입니다. 사용 중인 펌웨어의 레지스터 목록을 DENT 자료로 함께 확인하세요.

12개 회로를 계량하므로 Element마다 Modbus 주소가 달라집니다. Element A의 기본 주소는 1이고 인접 Element는 1씩 늘어납니다. PS12·24·48 HD는 USB에서 500 mA를 사용합니다.

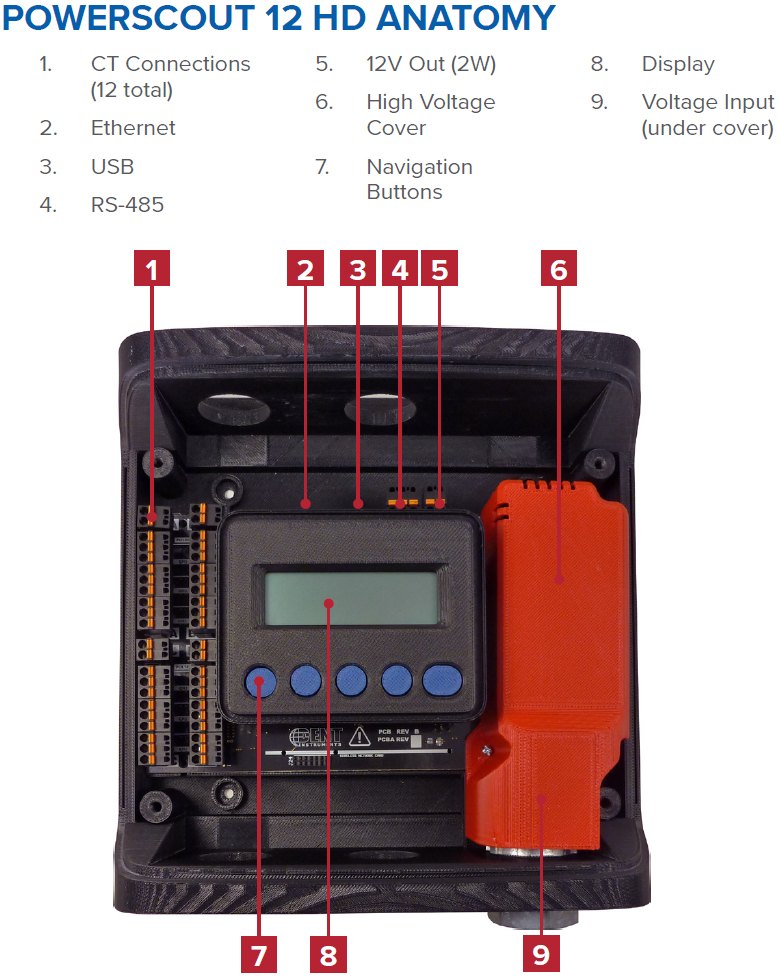

DENT INSTRUMENTS POWERSCOUT™ 12 HD - 본체 각 부위의 단자와 버튼 위치를 번호로 표시한 모습
본체 각 부위의 단자와 버튼 위치를 번호로 표시한 모습

사양

PowerScout 12 HD
상세 사양

항목사양
채널 · 구성12채널: 3상 × 4, 2상 × 4, 1상 × 12
정확도0.2 % (사용하는 CT에 따라 달라짐)
CT 입력333.3 mV CT 정격의 150 %까지, RoCoil CT 사용 시 최대 4000 A, 최대 입력 0.525 V AC
전압상-중성 80/90 ~ 346 V AC, 상간 600 V, CAT III
통신Modbus RTU, BACnet MS/TP(RS-485), Modbus TCP, BACnet IP(이더넷 10/100), USB 설정, ViewPoint HD 소프트웨어와 웹 앱
갱신 · 기록1초마다 갱신, 연속 샘플링(공백 없음), 플래시에 구간 데이터 기록
펄스 입력4개: 3.3 V 소싱(전류 제한)부터 고객 건식 접점(dry contact), 최대 10 Hz
크기 · 무게381 × 254 × 127 mm, 1,678.3 g, 외함 또는 장착판
디스플레이선택 사양 (표시창 버전)
설정 방법USB-C, ViewPoint HD, 웹 브라우저
고전압 커버인클로저 버전에 기본 제공
퓨즈 정격200 kAIC (표준)
서지 내성6 kV 회선 서지 평가
도관 연결1인치 EMT (외함 주문 시 드릴링 불필요)
CT 옵션스플릿 코어, 솔리드 코어, RoCoil(로고스키)
보증5년

활용 분야

12회로 계량과 펄스 수집이
필요한 현장

  • 임대 구역 하위 계량 — 구역별 사용량을 정산 자료로 나눕니다.
  • 상업 건물 분기 회로 감시 — 층별 분기 회로의 전력을 기록합니다.
  • 데이터센터 회로 모니터링 — 랙 열 회로의 사용량을 확인합니다.
  • 가스·수도 펄스 수집 — 계량기 값을 전력 데이터와 함께 모읍니다.

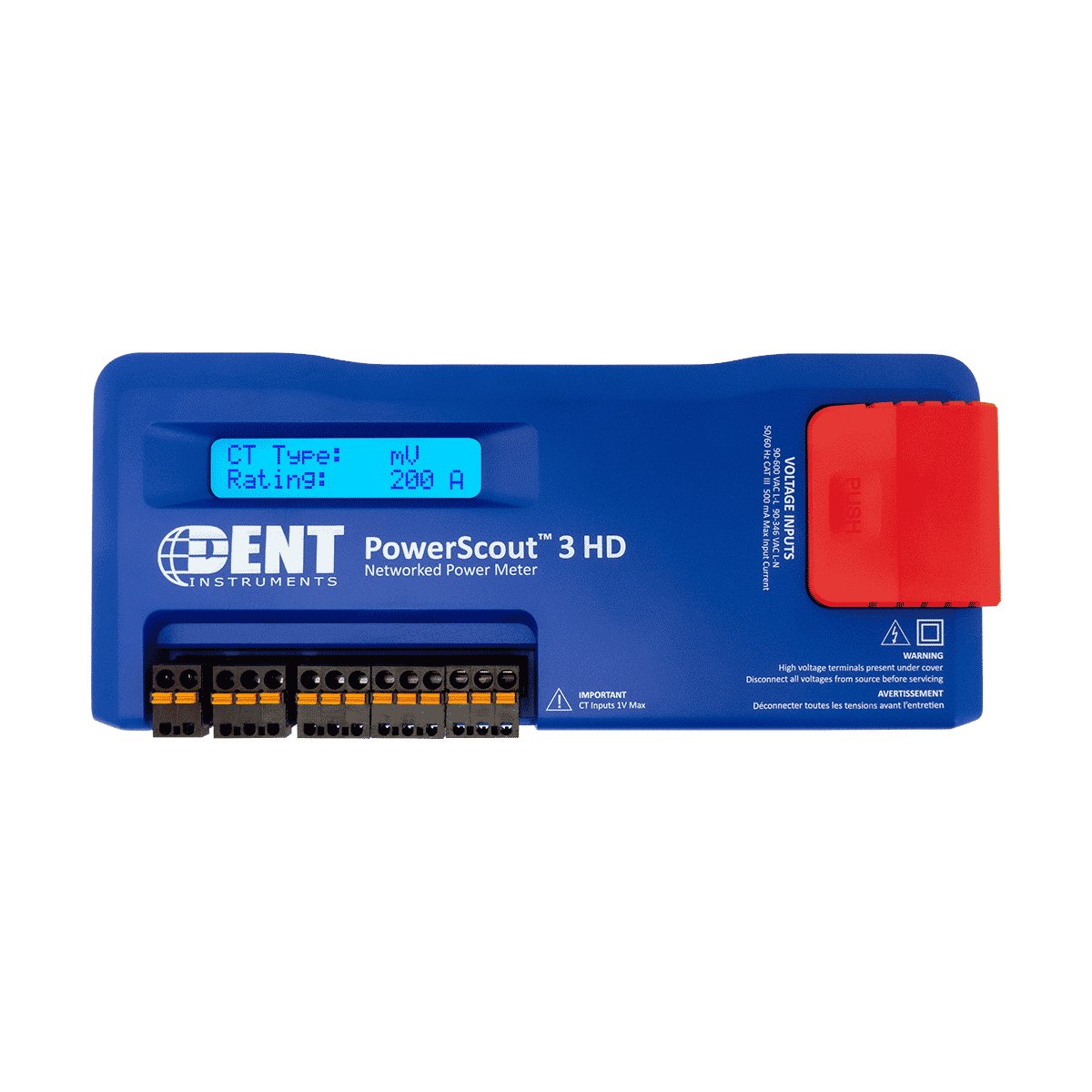

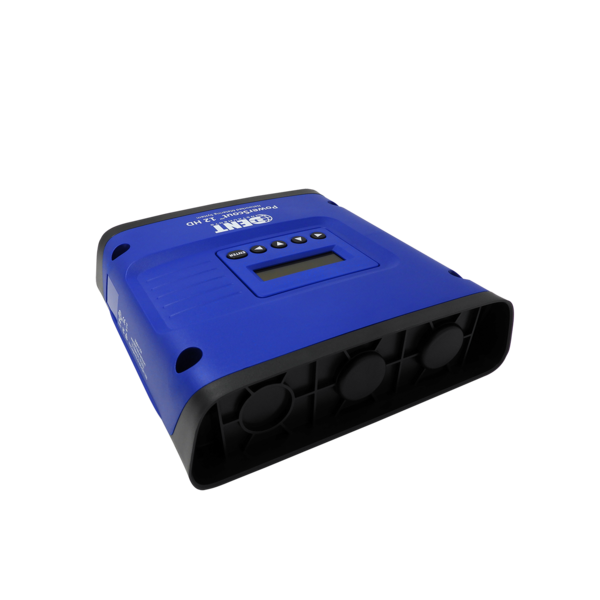

DENT INSTRUMENTS POWERSCOUT™ 12 HD - PowerScout HD 시리즈 본체 전면과 표시창
PowerScout HD 시리즈 본체 전면과 표시창

선택 가이드

회로 수로 고르는
PowerScout HD 4종

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
회로가 3개이고 DIN 레일에 설치할 때DENT PowerScout 3 HD3상 1개, 2상 1개, 1상 1개를 받는 3채널 모델로 DIN 레일에 설치할 수 있습니다. 펄스 입력은 없습니다.
회로가 12개이고 가스·수도 펄스도 받을 때DENT PowerScout 12 HD펄스 입력 4개를 갖춘 12채널 모델이라 전력과 가스·수도 사용량을 한 대로 모읍니다.
두 전압 계통의 회로 24개를 한 대로 계량할 때DENT PowerScout 24 HD독립 3상 전압 기준 입력 2개로 두 계통을 나눠 받는 24채널 모델입니다.
대형 분전반의 회로 48개를 한 대로 계량할 때DENT PowerScout 48 HD독립 3상 전압 기준 입력 2개를 갖춘 48채널 모델이라 대형 분전반의 회로를 한 대로 계량하기에 맞습니다.

구성·옵션

12 HD 구성과
별매 CT 종류

구분내용
구성12채널 측정기, 3상 4 · 2상 4 · 1상 12

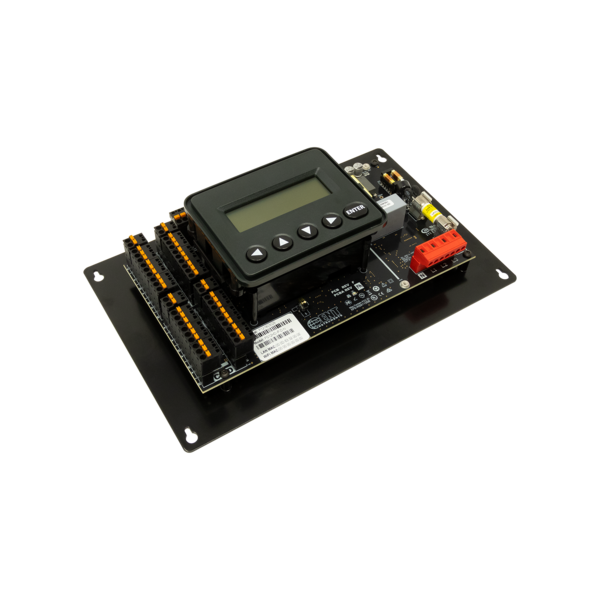

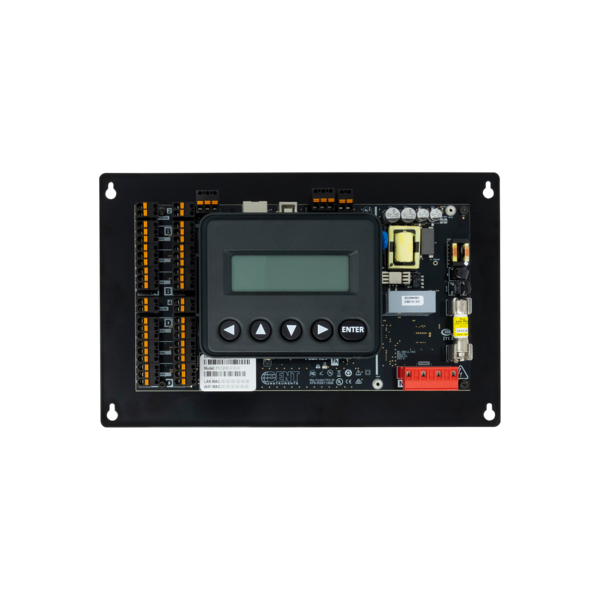

설치외함(인클로저) 또는 장착판
펄스 입력4개, 최대 10 Hz
별매스플릿 코어, 솔리드 코어, RoCoil CT

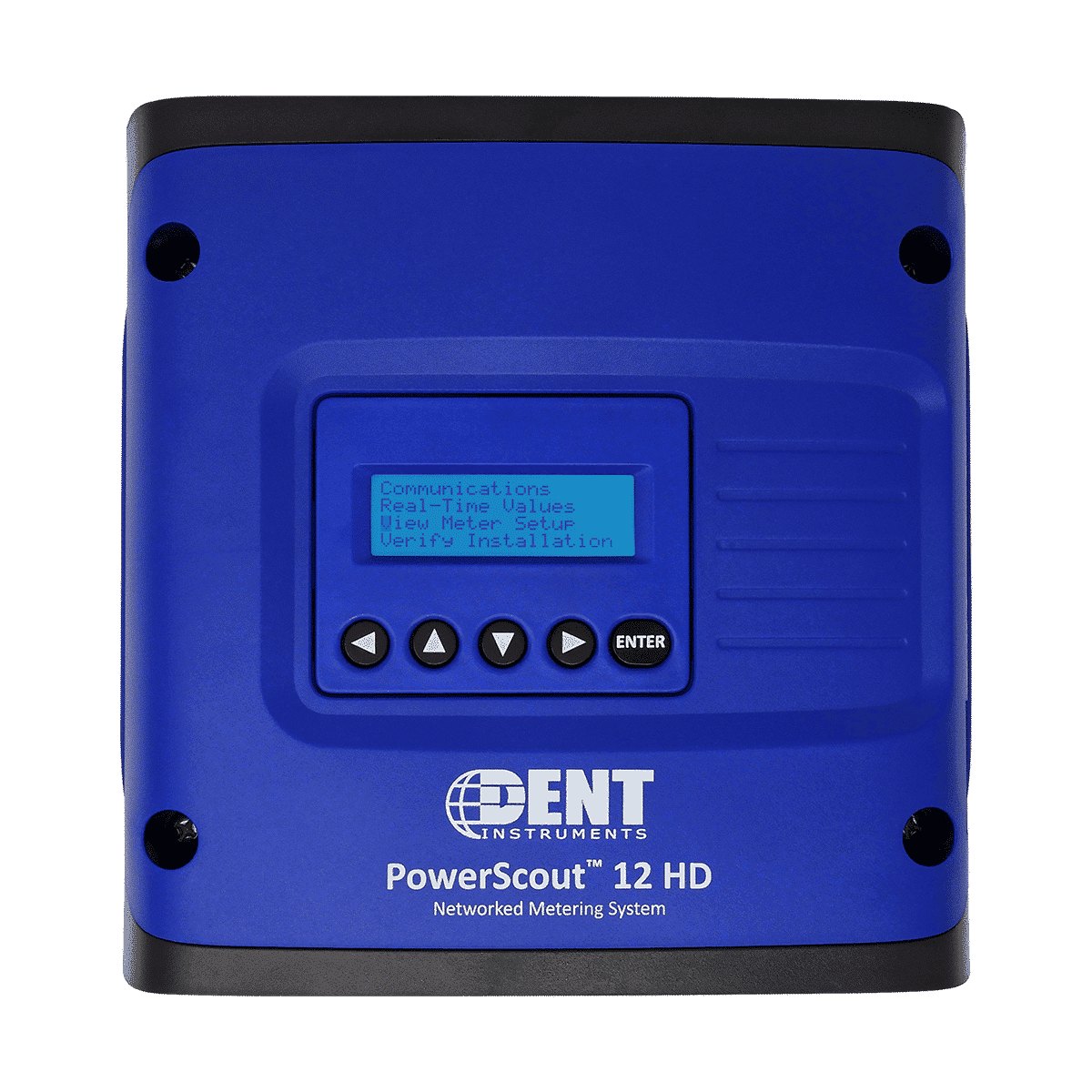

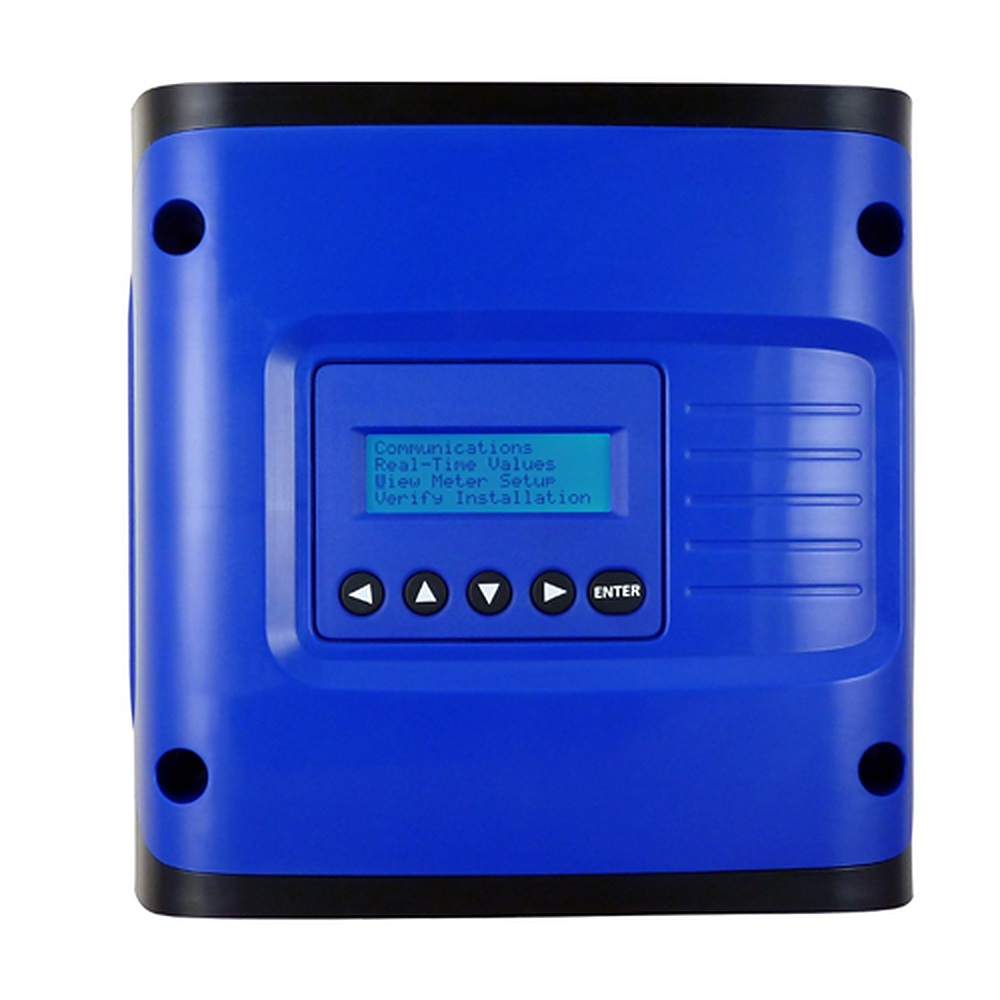

DENT INSTRUMENTS POWERSCOUT™ 12 HD - PowerScout HD 시리즈 본체 전면과 조작 버튼
PowerScout HD 시리즈 본체 전면과 조작 버튼
