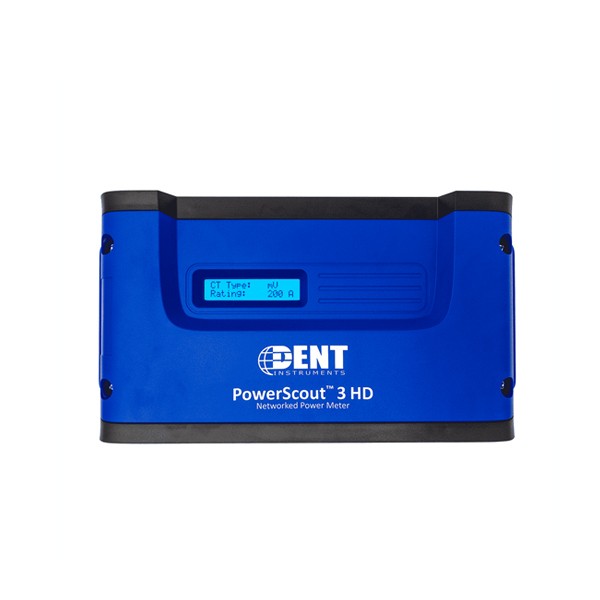

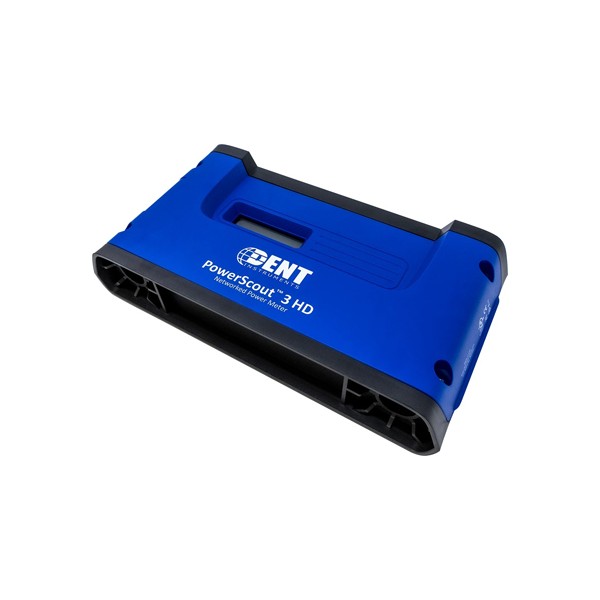

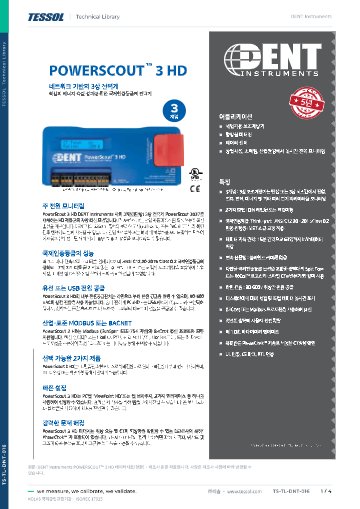

DENT PowerScout 3 HD 3채널 네트워크 전력계

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT PowerScout 3 HD는 333 mV 스플릿 코어, 솔리드 코어, 로고스키(RoCoil) CT와 연결해 3개 회로의 전력과 에너지를 계량하는 3채널 네트워크 전력계(다회로 전력계)입니다. 3상, 2상, 1상 회로를 섞어 구성할 수 있으며, 세입자 하위 계량과 소규모 회로 감시에 적합합니다.

값은 1초마다 갱신되고 15분 간격 kWh를 최대 63일 저장하므로 통신이 끊겨도 정산 구간 데이터가 남습니다. Modbus와 BACnet을 모두 지원하므로 건물 관리 시스템에 바로 연결할 수 있습니다. 이 전력계는 (주)테솔이 국내에 공식 공급합니다.

3채널

3상 1 · 2상 1 · 1상 1

4000 A

RoCoil CT 사용 시

1초

데이터 갱신 주기

63일

15분 간격 kWh 저장

특징

소규모 회로에 맞춘
PowerScout 3 HD

핵심 특징현장에서 달라지는 점
PhaseChek특허 기술로 CT 위상과 방향 오류를 확인하므로 잘못 설치한 CT를 설치 직후 바로잡을 수 있습니다.
고전압 커버커버를 닫은 채 USB로 설정할 수 있어 추가 보호구 없이 NFPA 70E 호환 방식으로 작업합니다.
200 kAIC 퓨즈표준 퓨즈 정격이 200 kAIC라서 단락 사고에 대비한 별도 퓨즈 검토가 줄어듭니다.
6 kV 서지 평가6 kV 회선 서지를 견디도록 평가되어 분전반 환경에서 계측 중단 위험을 낮춥니다.
Modbus · BACnet두 프로토콜을 모두 지원해 기존 BMS 구성에 맞춰 연결할 수 있습니다.
알람 출력사용자가 정한 조건에서 절연 알람을 출력해 임계값 초과를 외부 장치로 전달합니다.

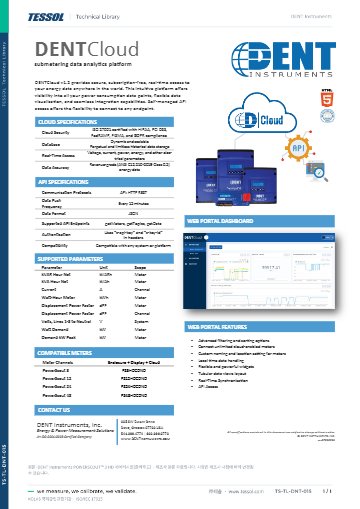

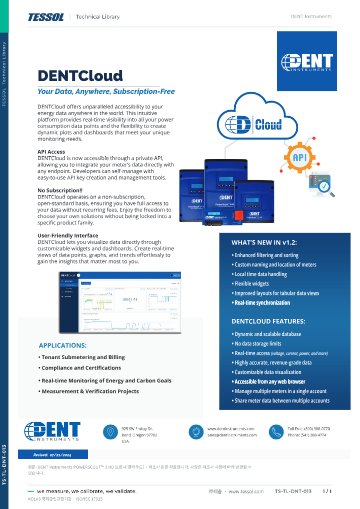

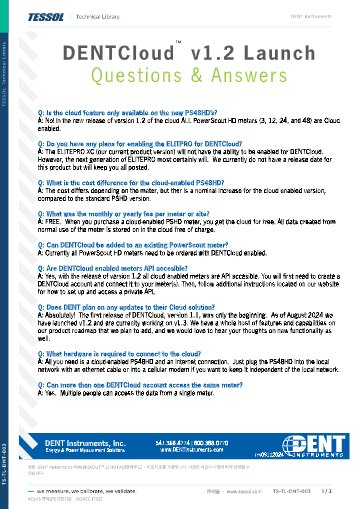

DENTCloudDENTCloud 지원 구성을 선택하면 현장에 가지 않고도 데이터를 원격으로 확인할 수 있습니다.

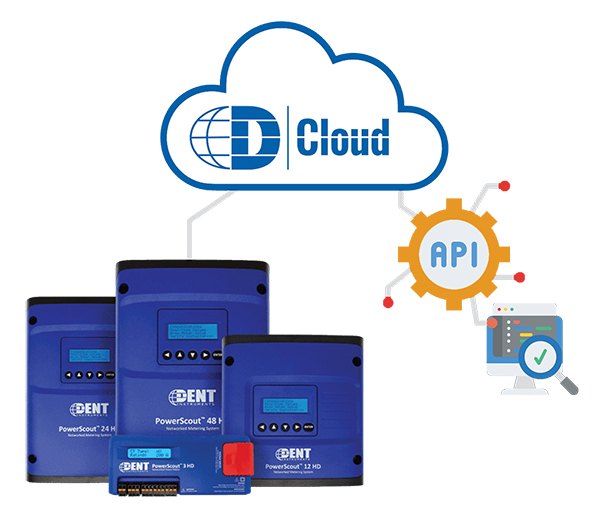

DENT INSTRUMENTS POWERSCOUT™ 3 HD - 클라우드 연동 전력계 본체 여러 대의 모습
클라우드 연동 전력계 본체 여러 대의 모습

설치와 설정

3 HD의 CT 선택과
설정 순서

CT는 측정 전류에 맞춰 스플릿 코어, 솔리드 코어, RoCoil 가운데 따로 고르세요. 전류가 큰 회로는 RoCoil을 연결하면 최대 4000 A까지 측정할 수 있습니다. 설정은 USB-C로 연결한 ViewPoint HD PC 앱이나 웹 브라우저에서 진행하고, 설치 직후 PhaseChek로 CT 방향을 확인합니다.

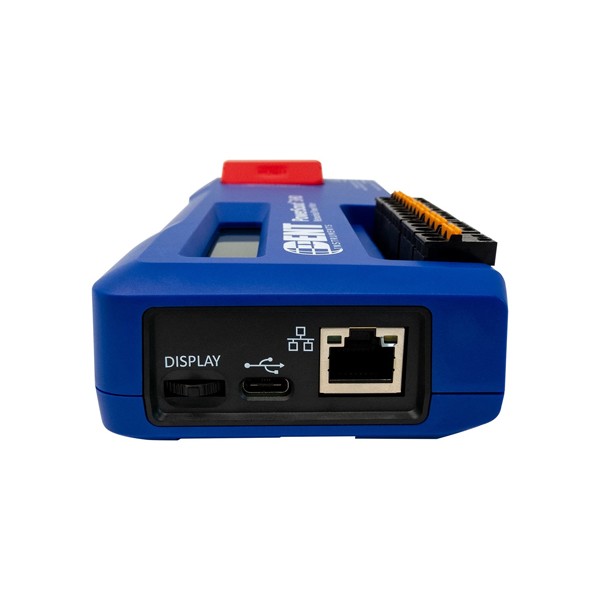

USB-C로 연결한 설정 작업

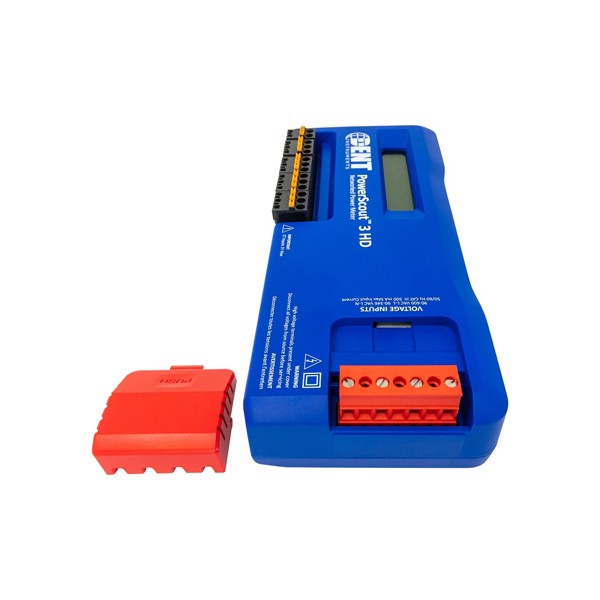

고전압 커버가 기본으로 들어 있어 커버를 닫은 상태에서 설정 케이블을 연결할 수 있습니다. CT는 본체에 포함되지 않으므로 회로 전류와 도체 굵기에 맞는 제품을 먼저 정하세요.

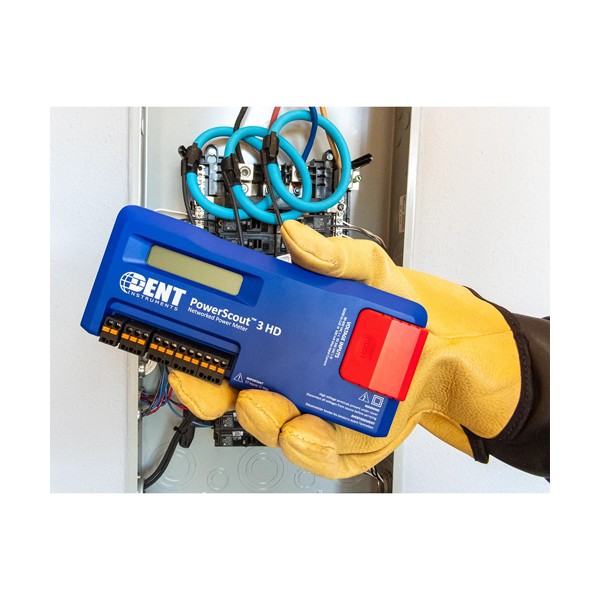

DENT INSTRUMENTS POWERSCOUT™ 3 HD - 배전반 내부 전선에 유연한 센서를 걸어 설치한 모습

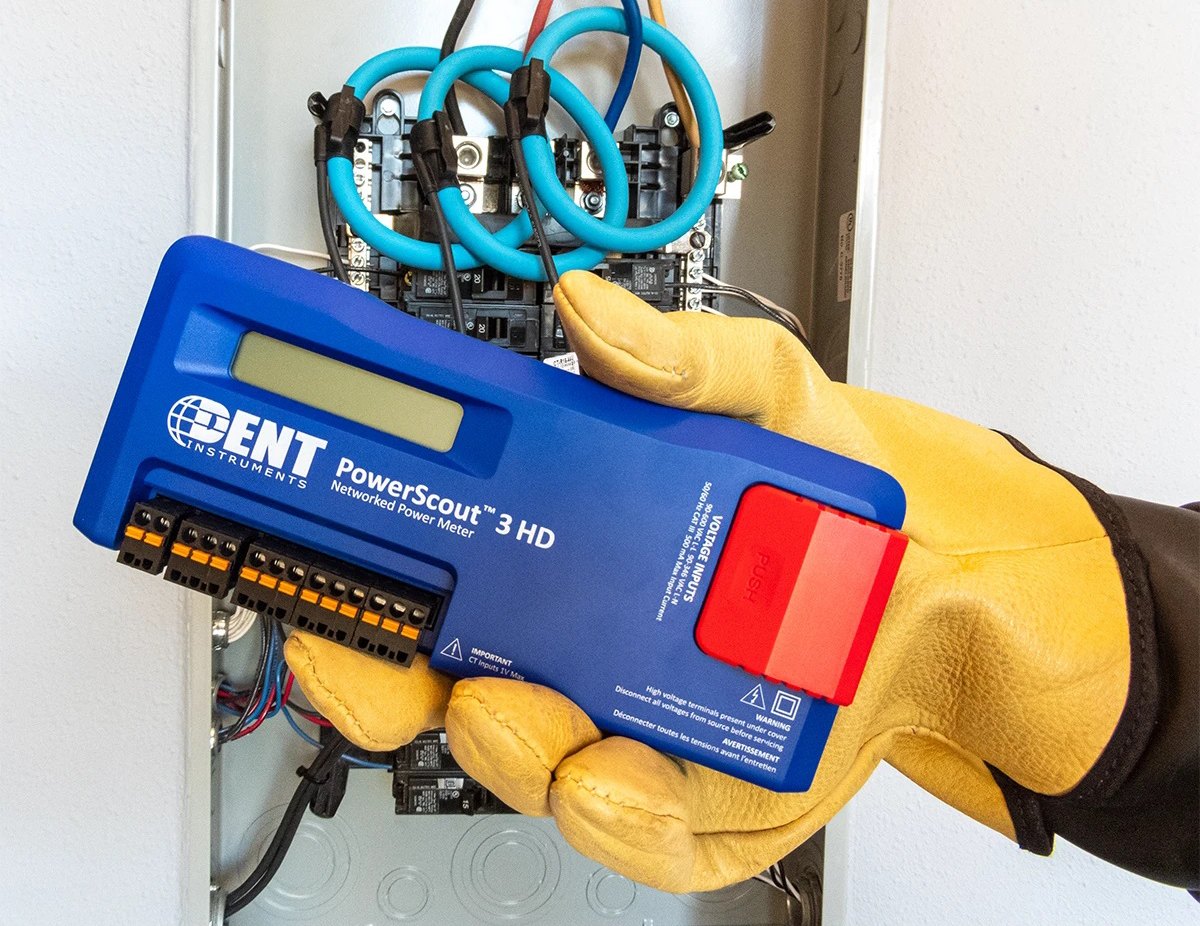

배전반 내부 전선에 유연한 센서를 걸어 설치한 모습

시스템 연동

BMS와 클라우드로
보내는 데이터

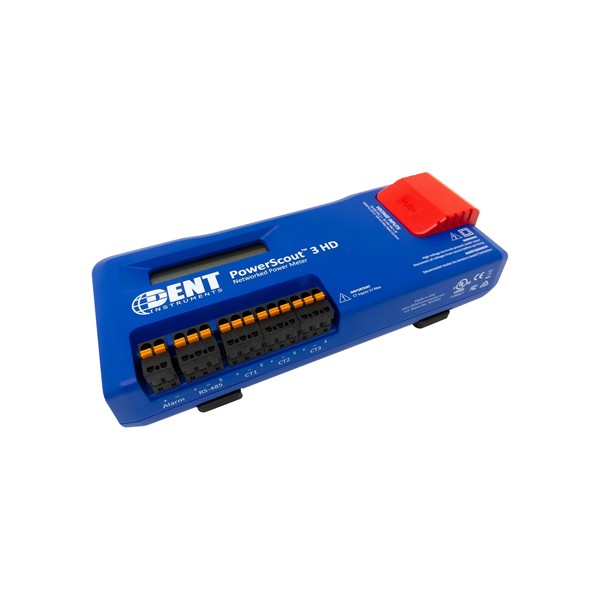

Modbus RTU와 BACnet MS/TP는 RS-485로, Modbus TCP와 BACnet IP는 이더넷 10/100으로 연결합니다. 알람 출력과 DENTCloud 지원 구성을 함께 사용하면 임계값 초과를 외부로 알리고 정산 데이터를 원격에서 확인할 수 있습니다.

이더넷으로 BMS에 연결한 구성

통신 방식은 현장 BMS가 지원하는 프로토콜에 맞춰 고르세요. BMS 쪽 매핑을 시작하기 전에 DENT가 제공하는 레지스터 목록을 확인하세요.

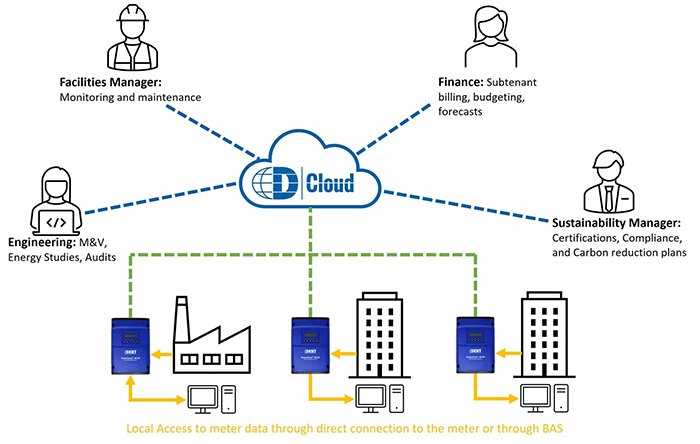

DENT INSTRUMENTS POWERSCOUT™ 3 HD - 클라우드를 통해 여러 현장의 전력 데이터를 관리하는 구성도
클라우드를 통해 여러 현장의 전력 데이터를 관리하는 구성도

사용 방법

PowerScout 3 HD
ViewPoint HD 설정과 BMS 연결

PowerScout 3 HD는 PC의 ViewPoint HD 앱이나 웹 브라우저에서 USB-C로 연결해 설정합니다. 상위 시스템과는 RS-485(Modbus RTU, BACnet MS/TP) 또는 이더넷(Modbus TCP, BACnet IP)으로 연결합니다.

소프트웨어·도구하는 일
ViewPoint HDWindows용 설정 앱. 서비스 타입·CT 형식·통신·시계 설정 (macOS는 웹 앱 사용)
웹 앱(PSHD Web App)USB로 연결한 뒤 브라우저에서 http://169.254.1.5로 접속해 설정. macOS에서도 사용
Modbus · BACnet레지스터 값 읽기·쓰기와 BMS 연동. Modbus TCP 포트는 502

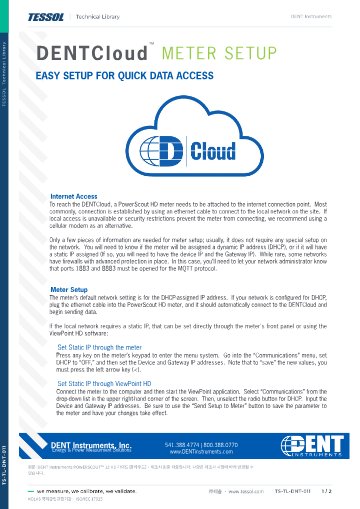

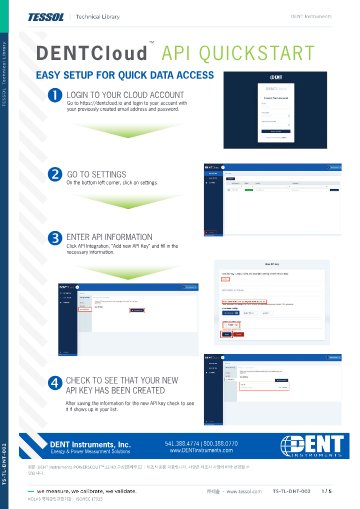

DENTCloudDENTCloud 지원 구성에서 이더넷으로 원격 확인. www.dentcloud.io 계정에 미터 등록

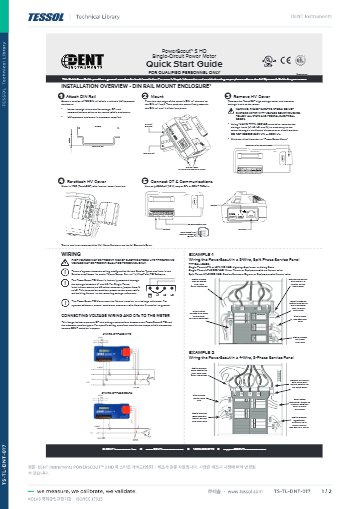

처음 연결하는 순서

순서할 일
1ViewPoint HD 설치 폴더를 PC의 로컬 드라이브에 복사한 뒤 설치하세요. USB 드라이브에서 바로 실행하면 실패할 수 있습니다.
2고전압 커버를 닫은 채 USB-C로 미터와 PC를 연결하고 ViewPoint HD에서 CONNECT OVER USB를 선택합니다.
3서비스 타입, CT 형식, Modbus 또는 BACnet 통신을 설정합니다.
4이더넷은 DHCP로 출하되므로 LCD의 About Meter 화면이나 ViewPoint HD의 Network Scan으로 IP 주소를 확인하세요.
5시계를 설정하고, 설치 후 PhaseChek 표시를 결선 점검의 참고로 쓰세요. PhaseChek는 참고용 기능입니다.

Modbus 예시

명령하는 일
01 06 04 37 31 39 EC B6Function 06으로 레지스터 1079(0x0437)에 ASCII '19'(0x3139)를 쓰는 Modbus RTU 예시 프레임입니다. 고정 IP 문자열 입력 예시의 첫 단계입니다.
Function code 03Read Holding Registers. 레지스터 값을 읽습니다.
Function code 16 (0x10)Write Multiple Registers. 여러 레지스터에 한 번에 기록합니다.
Registers 1079–1086고정 IP 문자열 예시에 쓰는 레지스터입니다. NULL 종료 문자까지 문자열 블록 전체를 순서대로 기록해야 하며, 그렇지 않으면 무시됩니다.
Modbus TCP 포트 502포트는 바꿀 수 없고 유닛 주소는 1로 고정됩니다.
Register 2207Service Type 설정 레지스터입니다.

레지스터 번호와 프레임은 PowerScout HD 운영 가이드(2023-07-30판)의 표기입니다. 사용 중인 펌웨어의 레지스터 목록을 DENT 자료로 함께 확인하세요.

Modbus RTU 주소는 1~240이고 Element A의 기본값은 1입니다. 인접한 Element는 주소가 1씩 늘어납니다. RS-485는 8N1 설정을 권장합니다.

DENT INSTRUMENTS POWERSCOUT™ 3 HD - 본체 케이스의 각 부위 명칭을 표시한 구성도

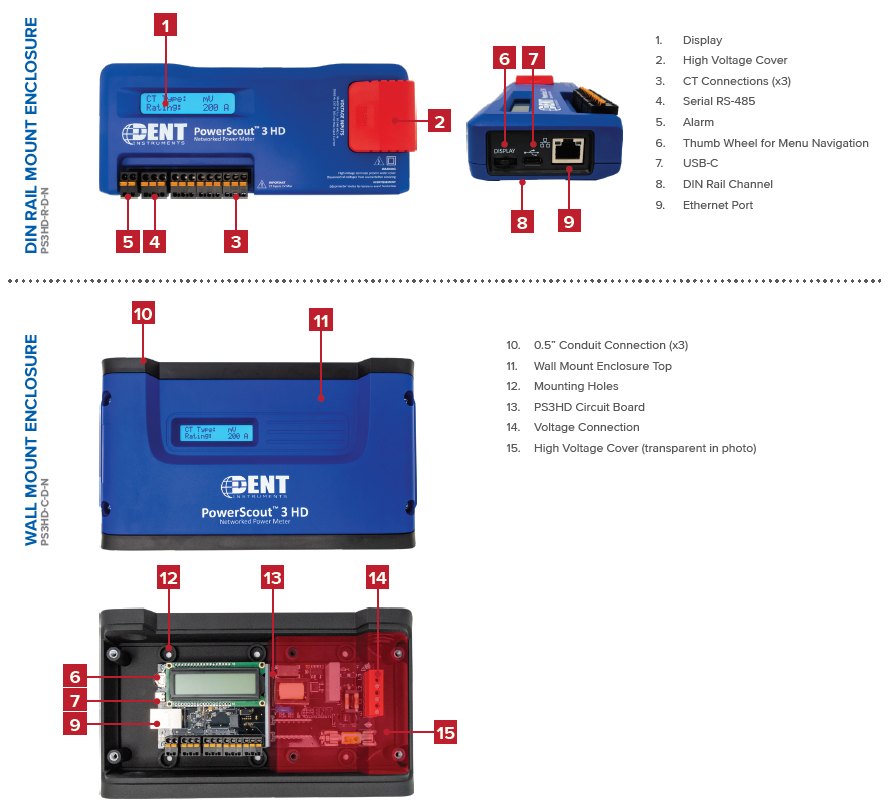

본체 케이스의 각 부위 명칭을 표시한 구성도

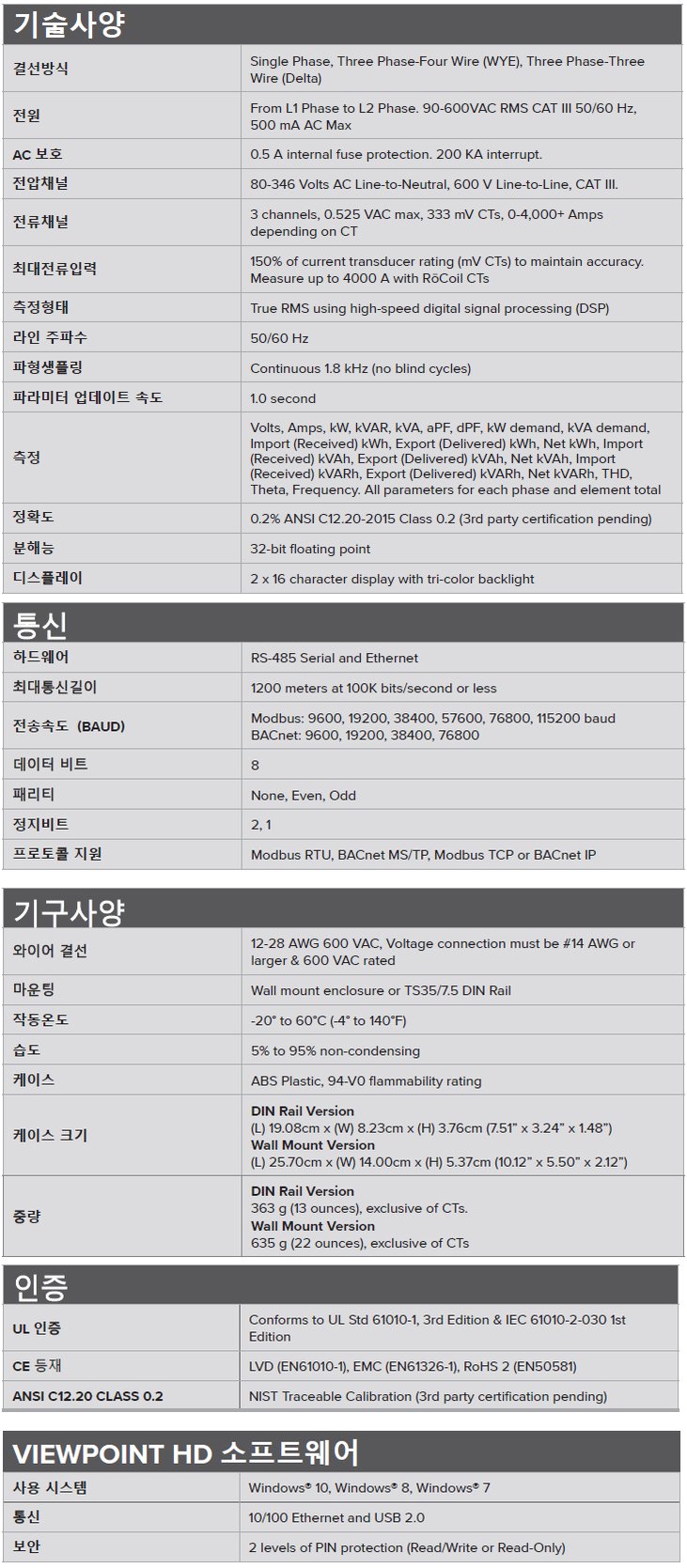

사양

PowerScout 3 HD
상세 사양

항목사양
채널 · 구성3채널: 3상 × 1, 2상 × 1, 1상 × 1
정확도0.2 % (사용하는 CT에 따라 달라짐)
CT 입력333.3 mV CT 정격의 150 %까지, RoCoil CT 사용 시 최대 4000 A, 최대 입력 0.525 V AC
전압상-중성 80/90 ~ 346 V AC, 상간 600 V, CAT III
통신Modbus RTU, BACnet MS/TP(RS-485), Modbus TCP, BACnet IP(이더넷 10/100), USB 설정, ViewPoint HD 소프트웨어와 웹 앱
갱신 · 기록1초마다 갱신, 연속 샘플링(공백 없음), 플래시에 구간 데이터 기록
펄스펄스 입력 없음
기록15분 간격 kWh 최대 63일
크기 · 무게254 × 127 × 50.8 mm, 340.2 g, DIN 레일 또는 벽 설치
디스플레이2라인 LCD 표준
설정 방법USB-C, ViewPoint HD PC 앱, 웹 브라우저
고전압 커버기본 제공, 추가 PPE 없이 NFPA 70E 호환 USB 사용
퓨즈 정격200 kAIC (표준)
서지 내성6 kV 회선 서지 평가
알람 출력사용자 설정, 절연 출력
CT 옵션스플릿 코어, 솔리드 코어, RoCoil(로고스키)
보증5년

활용 분야

소규모 회로를
계량하는 현장

  • 세입자 보조 계량 — 구역별 사용량을 나눠 정산 자료로 사용합니다.
  • 상가·소매점 모니터링 — 회로별 전력을 따로 기록합니다.
  • 데이터센터 소규모 회로 — 랙 열 단위 회로의 사용량을 계량합니다.
  • BMS 연동 감시 — 실시간 전력을 건물 관리 시스템으로 전달합니다.

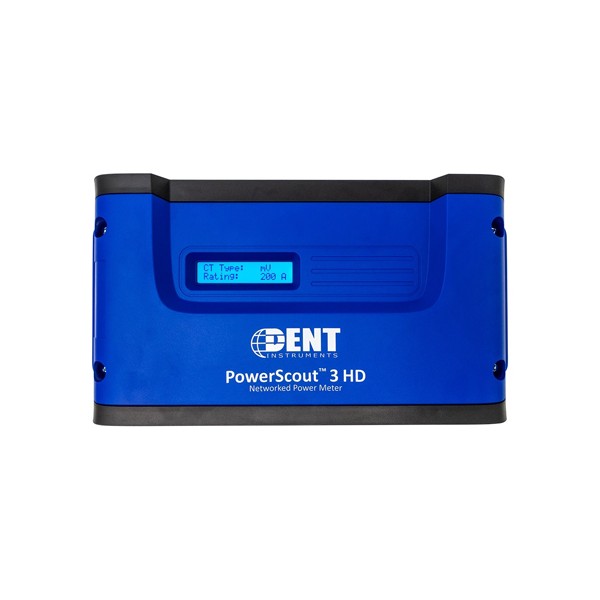

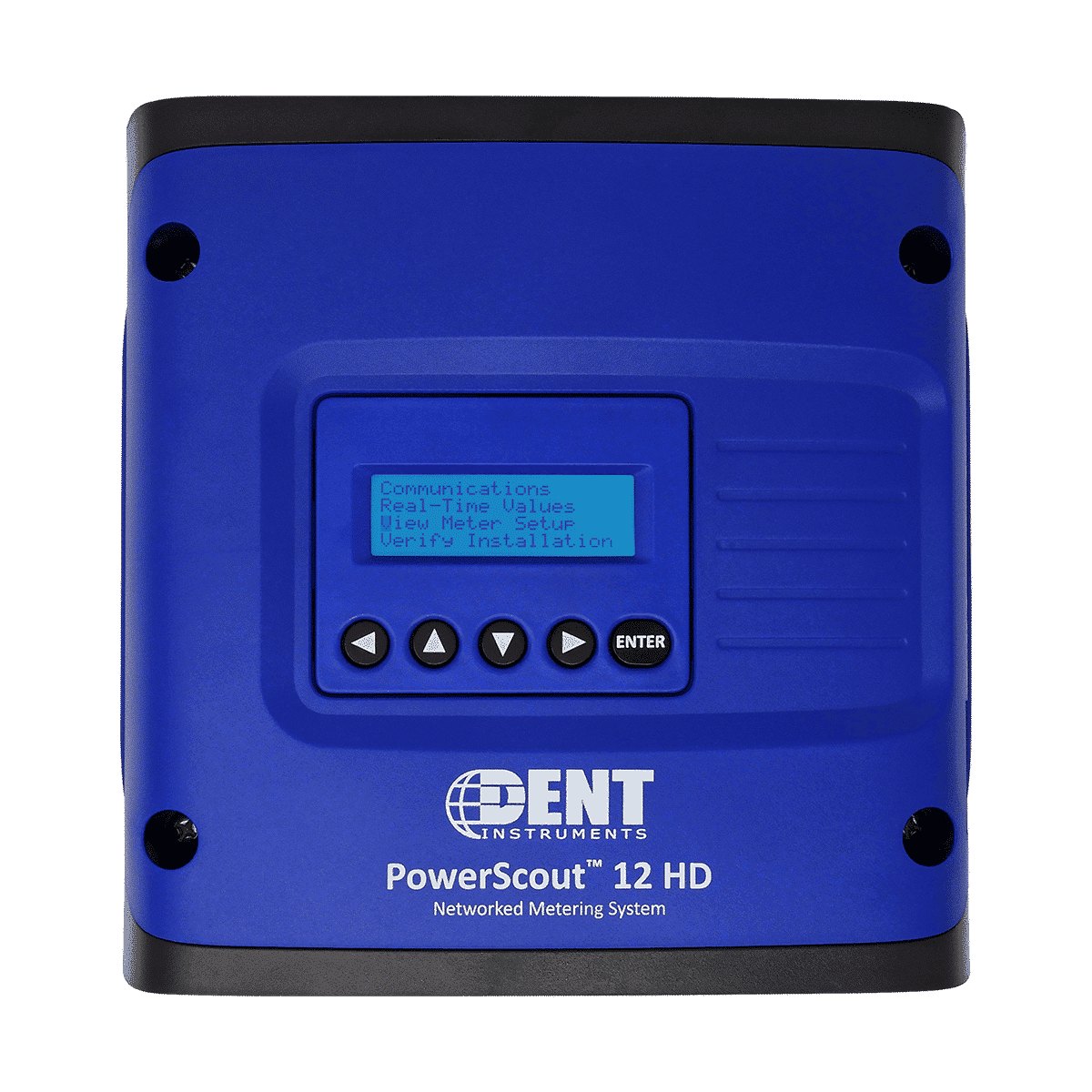

DENT INSTRUMENTS POWERSCOUT™ 3 HD - PowerScout HD 시리즈 본체 전면과 조작 버튼
PowerScout HD 시리즈 본체 전면과 조작 버튼

선택 가이드

3채널부터 48채널까지
HD 시리즈 4종 비교

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
회로가 3개이고 DIN 레일에 설치할 때DENT PowerScout 3 HD3상 1개, 2상 1개, 1상 1개를 받는 3채널 모델로 DIN 레일에 설치할 수 있습니다. 펄스 입력은 없습니다.
회로가 12개이고 가스·수도 펄스도 받을 때DENT PowerScout 12 HD펄스 입력 4개를 갖춘 12채널 모델이라 전력과 가스·수도 사용량을 한 대로 모읍니다.
두 전압 계통의 회로 24개를 한 대로 계량할 때DENT PowerScout 24 HD독립 3상 전압 기준 입력 2개로 두 계통을 나눠 받는 24채널 모델입니다.
대형 분전반의 회로 48개를 한 대로 계량할 때DENT PowerScout 48 HD독립 3상 전압 기준 입력 2개를 갖춘 48채널 모델이라 대형 분전반의 회로를 한 대로 계량하기에 맞습니다.

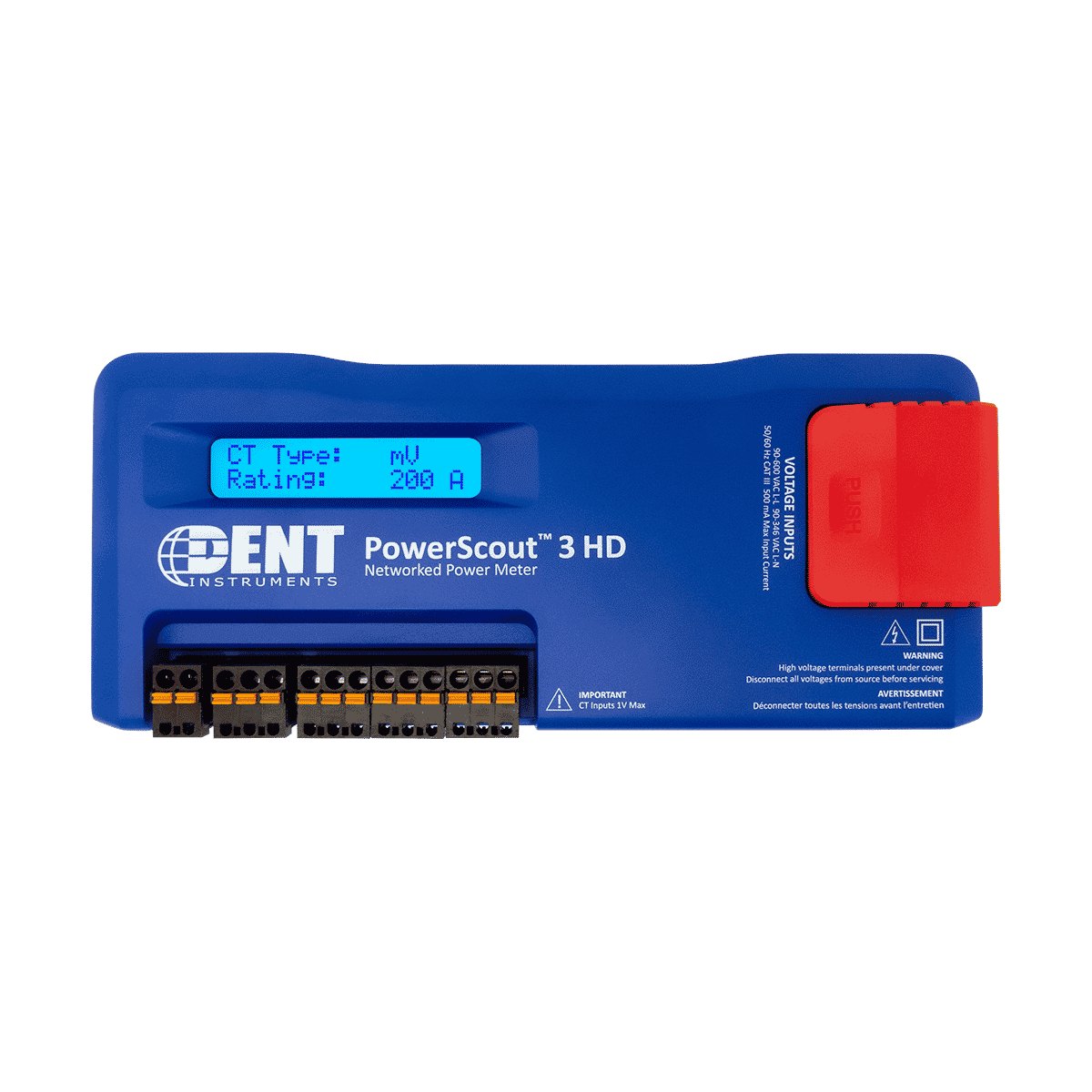

DENT INSTRUMENTS POWERSCOUT™ 3 HD - PowerScout HD 시리즈 본체 전면과 표시창
PowerScout HD 시리즈 본체 전면과 표시창

구성·옵션

PS3HDRDN 구성과
별매 CT

구분내용
품번PS3HDRDN
구성3채널 측정기 (3상 1, 2상 1, 1상 1)

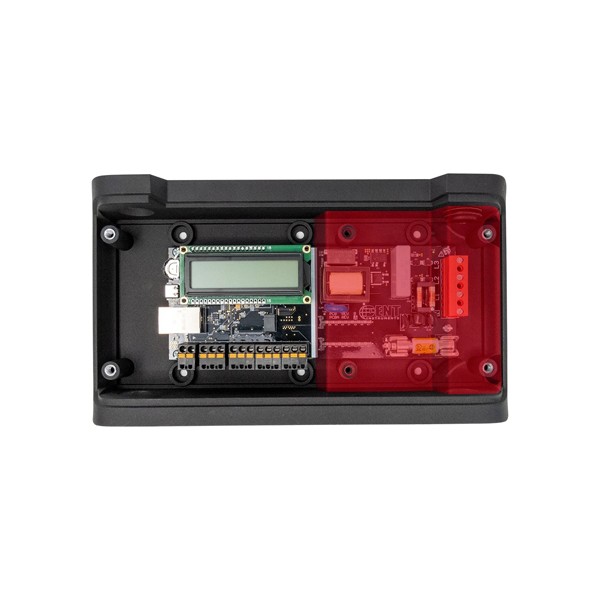

설치DIN 레일 또는 벽걸이 인클로저
별매스플릿 코어, 솔리드 코어, RoCoil CT
