PowerScout HD 시운전 체크리스트와 점검 방법

미터 시운전은 에너지 모니터링 프로젝트의 성공을 좌우하는 단계이며, 시작부터 정확성, 신뢰성, 효율성을 확보하는 것이 핵심입니다.

PowerScout HD 시운전은 미터를 설치한 뒤 설정과 실시간 값을 점검하고 기록으로 남기는 절차입니다. 미터 시운전은 단순히 시스템을 켜는 것이 아니라 시작부터 정확성, 신뢰성, 효율성을 확보하는 일입니다.

PowerScout HD 시운전 안내 이미지입니다.

• 정확성: 올바른 설정으로 신뢰할 수 있는 정밀한 데이터를 수집합니다.
• 신뢰할 수 있는 데이터: 품질 높은 시운전은 오류를 없애 시스템의 신뢰도를 높입니다.
• 규제 준수: 산업 표준을 지키면 불필요한 벌금이나 지연을 피합니다.
• 업무 효율성: 잘못된 설치로 검사에 실패하거나 재방문하는 번거로움을 막습니다.
• 첫 시도에서 성공적인 설정: 정확한 시운전은 장기적인 성능과 만족도로 이어집니다.

체크리스트

시운전 체크리스트로 모든 단계를 점검합니다

시운전을 돕기 위해 PowerScout HD 시운전 체크리스트를 만들었습니다. 이 문서는 모든 단계를 꼼꼼히 점검하도록 안내합니다.

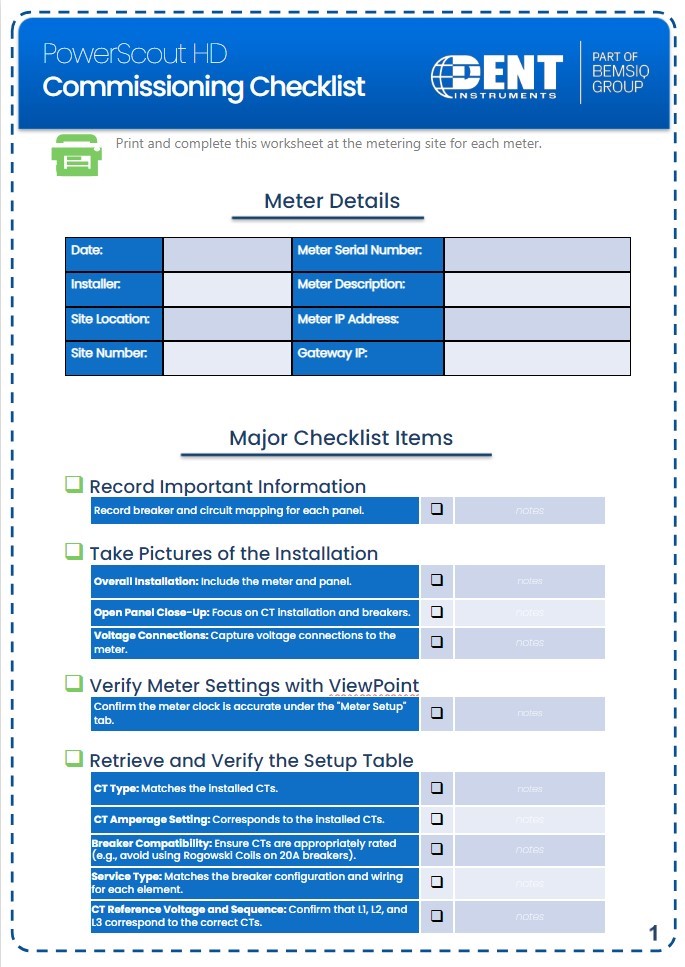

PowerScout HD 시운전 체크리스트 문서 이미지입니다.

기록

사진과 설정을 기록으로 남깁니다

문서화는 반복 가능한 전문적인 설치의 핵심이며, 이후 유지보수와 문제 해결을 쉽게 합니다. 정확하고 접근하기 쉬운 기록을 남기세요.

• 설치 전경 사진: 미터, 차단기 배치, 패널 설정을 넓은 각도로 촬영합니다.
• 패널 내부 근접 촬영: CT(전류 변환기)와 차단기 연결 위치를 강조합니다.
• 전압 연결 사진: 미터에 전압이 연결된 모습을 분명하게 촬영합니다.
• 미터 설정: CT 유형, 전류 설정, 서비스 유형, 기준 전압을 기록합니다.
• 패널 배선도: 차단기와 패널 레이아웃을 저장해 회로 연결을 문서화합니다.
• 완료된 시운전 체크리스트를 문서화해 모든 절차가 정확히 수행되었음을 확인합니다.

실시간 값

ViewPoint에서 실시간 값을 확인합니다

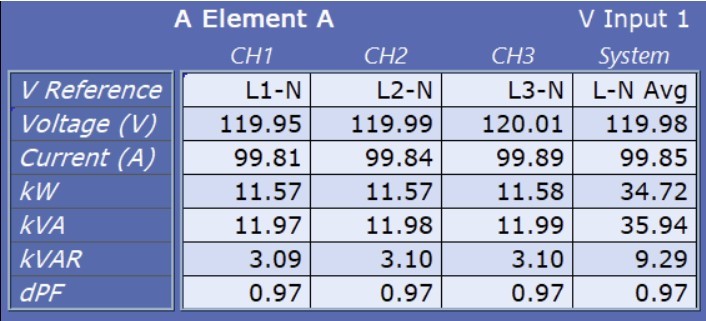

ViewPoint 소프트웨어의 실시간 값 확인 화면입니다.

실시간 값 검증은 미터링 시스템이 원활히 작동하고 시운전이 성공하는 데 필요합니다. ViewPoint 소프트웨어로 실시간 값을 항상 확인하세요. 확인할 주요 파라미터는 다음과 같습니다.

• 전류 및 전력(Watt) 측정: 측정 대상 부하에 알맞은 값이 표시되는지 확인합니다.
• kW 값 확인: kW 값이 양수(+)로 표시되는지 확인합니다.
• 역률(Power Factor) 점검: 정상 범위(±0.6 ~ 0.95) 안에 있는지, 위상(PHASE) 간 역률 차이가 20% 이내인지 확인합니다.

문제 해결

실시간 값이 이상할 때의 해결 방법

실시간 데이터를 확인하다 보면 예상치 못한 값이 나올 수 있습니다. 다음 해결 방법을 참고하세요.

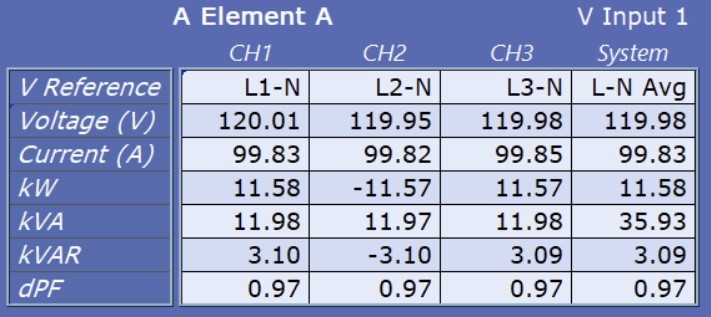

실시간 값 문제 해결 안내 이미지입니다.

문제: kW 값이 음수로 표시됨(역률은 정상)

• CT(전류 변환기)의 극성이 올바른지 확인하세요.
• 필요하면 CT 방향을 물리적으로 반대로 설치하거나 디지털 CT Flipper 기능으로 극성을 바꾸세요.

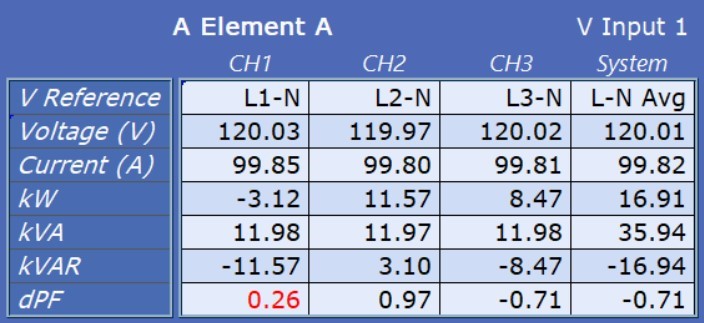

역률 이상 해결 안내 이미지입니다.

문제: 역률(Power Factor)이 비대칭이거나 범위를 벗어남

• 단상(PHASE)이 정상 범위(±0.6 ~ 0.95) 밖이면 전압 기준(Voltage Reference)을 조정하세요.
• 여러 위상 간 역률 차이가 크면 2~3개 위상의 전압 기준을 다시 설정하세요.

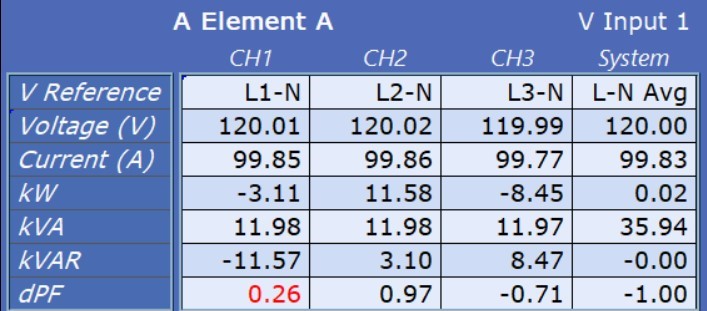

kW 음수와 역률 불균형이 겹친 경우의 해결 안내 이미지입니다.

문제: kW 값이 음수이고 역률도 불균형함

• 위상/전압 기준 입력을 바꾼 뒤 CT 방향도 확인하고, 필요하면 다시 설정하세요.

자세한 정보와 모범 사례는 PowerScout HD 시리즈 문서에서 볼 수 있습니다.

자주 묻는 질문

참고 자료

• DENT Instruments PowerScout HD 시운전 체크리스트
