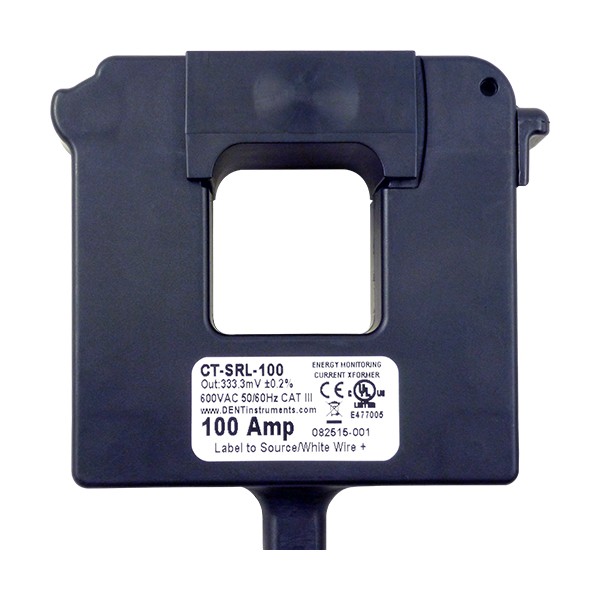

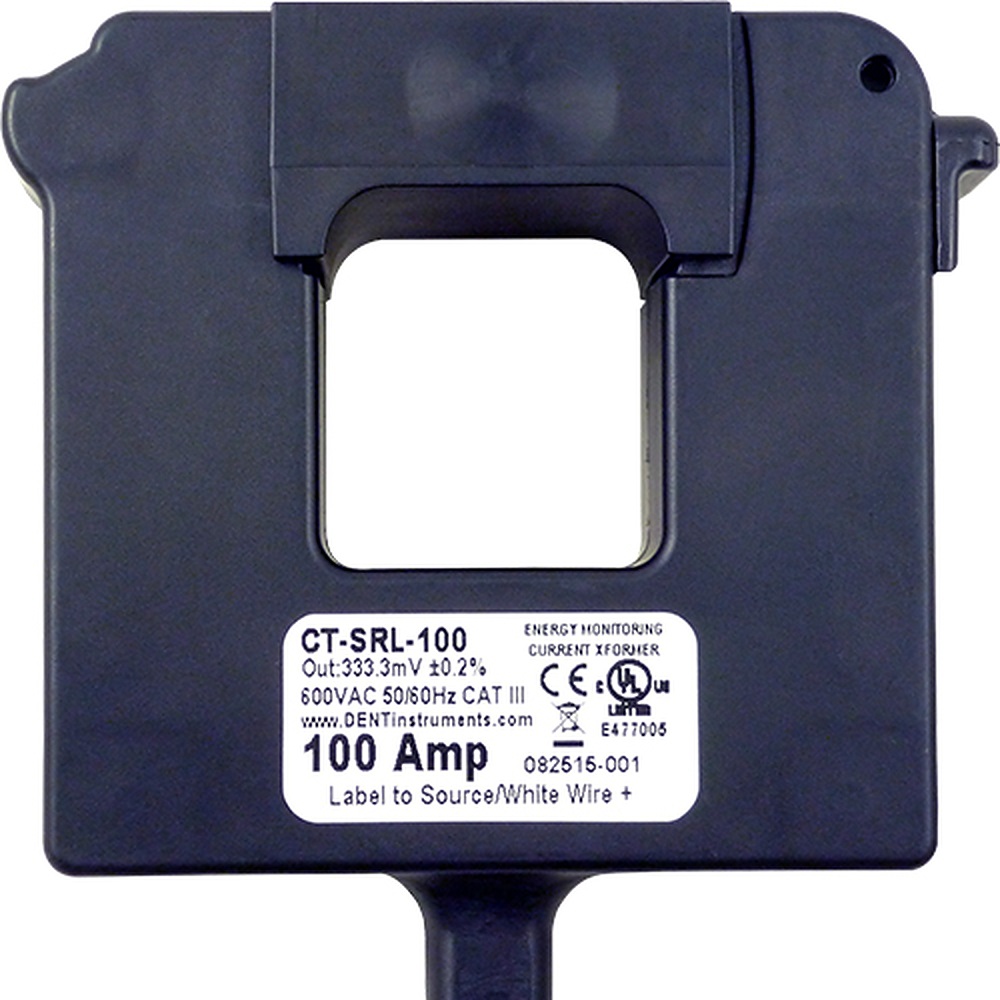

DENT CT-SRL-100-U는 1.25 in 창에 도체를 끼워 1.0–200 A 교류 전류를 측정하는 100 A 수익 계량급 힌지 분할형 CT(변류기)입니다. 정격 전류에서 333.3 mV 신호를 출력하며, 전력량계에 연결하는 계량용 센서입니다.
정격 전류에서 비오차는 ±0.2 %(typical), 위상 오차는 0.2° 미만으로 IEC 61869-2 Class 0.2와 IEEE C57.13 Class 0.3 성능을 갖췄습니다. 600 VAC CAT III 등급과 내전압 7400 VAC, UL 2808 listed 승인을 받은 이 CT는 (주)테솔이 국내에 공식 공급합니다.
특징
Class 0.2 계량 정확도와 힌지 분할형 구조
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 힌지 분할형 | 힌지를 열어 도체에 끼우므로 배선을 끊지 않고 설치합니다. |
| 1.25 in 창 | 1.25 in 창이 넓어 굵은 도체도 무리 없이 통과합니다. |
| Class 0.2 등급 | IEC 61869-2 Class 0.2 기준을 충족하는 수익 계량급 센서입니다. |
| 정격 비오차 ±0.2 % | 정격 전류 기준 typical 값이며, 위상 오차도 0.2° 미만입니다. |
| 333.3 mV 출력 | 정격 전류에서 333.3 mV를 출력하므로 333 mV 입력 전력량계에 바로 연결합니다. |
| 2.4 m 트위스트 페어 리드 | 18 AWG 리드의 끝단은 계측기 단자에 맞춰 페룰(U)과 바나나(B) 가운데 고를 수 있습니다. |

계량 연결
333.3 mV 출력과 계측기 연결
CT-SRL-100-U는 정격 전류에서 333.3 mV를 출력하는 계량용 센서이므로 333 mV 입력을 받는 전력량계에 연결합니다. 멀티미터에 꽂는 클램프 프로브가 아니어서 입력 규격이 다른 계측기에는 바로 연결하지 마세요. 사용 범위는 1.0–200 A이며, 이보다 큰 피더라면 SRL-200이나 SRL-400을 검토하세요.
- 입력 규격 확인: 계측기의 전류 입력이 333 mV 방식인지 먼저 확인하세요.
- 정격 선택: 피더의 최대 부하 전류가 1.0–200 A 안에 들어오는지 확인하세요.
- 리드 끝단 선택: 계측기 단자 형태에 따라 페룰(U)과 바나나(B) 중 하나를 고르세요.
운전 중 설치와 교정
힌지 분할형이라 운전 중인 배선을 풀지 않고 도체에 끼워 설치할 수 있습니다. 작업할 때는 전기 안전 절차를 지켜 주세요. 교정 주기는 계량 규정과 설비 관리 기준에 따라 정하며, 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 방법을 안내해 드립니다.
사양
100 A CT-SRL-100-U 상세 사양
| 항목 | 사양 |
|---|---|
| 전류 범위 (100 A 모델) | 1.0–200 A AC |
| 출력 | 정격 전류에서 333.3 mV |
| 비오차 | 정격 전류에서 ±0.2 % (typical) |
| 위상 오차 | < 0.2° |
| 정확도 등급 | IEC 61869-2 Class 0.2, IEEE C57.13 Class 0.3 |
| 주파수 | 40–400 Hz |
| 창 | 1.25 in (31.75 mm), 힌지 분할형 |
| 안전 · 승인 | 600 VAC CAT III, 내전압 7400 VAC, UL 2808 listed, CE, RoHS |
| 리드 | 2.4 m (8 ft) 18 AWG MTW UL1015 트위스트 페어 |
| 리드 끝단 | 페룰(U) 또는 바나나(B) |
| 품번 | CT-SRL-100-U (테솔 품목 1729) |
| 사용 온도 | -40…55 °C |
활용 분야
200 A 이하 회로의 계량 현장
- 중형 피더 계량 — 200 A 이하 분기 회로의 사용 전류를 계량기에 전달합니다.
- 테넌트 서브미터링 — 입주 공간별 사용량을 분리해 기록합니다.
- 에너지 · 수요 관리 — 설비 단위 전력 사용을 계량해 수요 변화를 추적합니다.
- 부하 조사 — 운전 중인 회로의 부하 크기를 일정 기간 측정합니다.
선택 가이드
피더 전류에 맞는 DENT CT 정격 선택
| 이럴 때 (적용 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 200 A 이하 피더를 수익 계량할 때 | CT-SRL-100-U | 1.0–200 A 범위에 Class 0.2 등급을 갖춰 중형 피더 계량에 맞습니다. |
| 400 A 안팎 피더를 계량할 때 | CT-SRL-200-U | 창 크기는 1.25 in로 같고, 범위가 2.0–400 A로 넓습니다. |
| 500 A까지 측정해야 할 때 | CT-SRL-400-U | SRL 시리즈의 최대 정격으로 4.0–500 A까지 측정합니다. |
| 작은 회로를 같은 등급으로 계량할 때 | CT-SRS-050-U | 0.5–100 A 범위에 10.17 mm 창을 갖춘 소형 모델이라 작은 회로에 맞습니다. |
| 모델 | 형태 | 측정 범위 | 출력 | 정확도 (조건) | 창 |
|---|---|---|---|---|---|
| CT-HSC-020 · 050-U (Mini) | 힌지 분할형 | 0.25–40 A · 0.25–80 A | 333 mV (정격) | 비오차 < 0.5 % (typical) | 10 mm |
| CT-HMC-100 · 200-U (Midi) | 힌지 분할형 | 1–200 A · 1–300 A | 333 mV (정격) | 비오차 < 0.3 % · < 1.0 % (typical) | 25 mm |
| CT-CON-0150EZ-U | 원핸드 클램프 | 0.5–300 A | 333 mV @ 150 A | < 1 % (0.5–300 A) | 25 mm |
| CT-RGT12-0005-U | 관통형 토로이드 | 0.05–10 A | 333.3 mV (정격) | 비오차 ±0.2 % (정격, typical) · Class 0.2 | 12.8 mm |
| CT-SRS-005 · 050-U | 힌지 분할형 (소) | 0.05–10 A · 0.5–100 A | 333.3 mV (정격) | 비오차 ±0.2 % (정격, typical) · Class 0.2 | 10.17 mm |
| CT-SRL-100 · 200 · 400-U | 힌지 분할형 (대) | 1.0–200 A · 2.0–400 A · 4.0–500 A | 333.3 mV (정격) | 비오차 ±0.2 % (정격, typical) · Class 0.2 | 31.75 mm |
| CT-SCM-0600-U | 슬라이드 분할형 | 12–720 A | 333 mV (정격) | typical ±1 % (정격의 10–130 %) | 1.25 in |
| RoCoil R16 · R24 · R36 · R47 | 로고스키 플렉시블 | 계측기에 따라 5–5000 A | 131 mV / 1000 A @ 60 Hz (적분기 필요) | < 0.6 % typical (20 ± 2 °C, 중앙) | 11.5 · 17.9 · 27.5 · 37 cm |
구성·옵션
CT-SRL-100-U 주문 정보
| 구분 | 내용 |
|---|---|
| 모델 | DENT CT-SRL-100-U 100 A 힌지 분할형 CT |
| 판매 단위 | CT 1개 |
| 창 | 1.25 in (31.75 mm) |
| 리드 | 2.4 m (8 ft) 트위스트 페어 |
| 끝단 | 페룰(U) 또는 바나나(B) |
| 품번 | 1729 |
관련 제품
100 A CT와 함께 보는 DENT 전류 센서
- DENT Instruments CT-SRL-200-U 200 A 수익 계량급 분할형 CT
- DENT Instruments CT-SRL-400-U 400 A 수익 계량급 분할형 CT
- DENT Instruments CT-SRS-050-U 50 A 수익 계량급 분할형 CT
CT-SRL-100-U의 창 크기는 얼마입니까?
1.25 in (31.75 mm)입니다. SRL 시리즈 세 모델은 창 크기가 같습니다.
CT-SRL-100-U는 어느 전류 범위까지 측정합니까?
1.0–200 A AC를 측정합니다. 이보다 큰 회로에는 정격이 높은 SRL-200 또는 SRL-400을 선택하세요.
100 A 분할형 CT의 정확도 등급은 무엇입니까?
IEC 61869-2 Class 0.2이며 IEEE C57.13 Class 0.3 성능도 갖춥니다. 정격 전류에서 비오차는 ±0.2 %(typical)입니다.
333.3 mV 출력은 어떤 계측기에 연결합니까?
333 mV 입력을 받는 전력량계에 연결합니다. 정격 전류에서 333.3 mV를 출력하며, 멀티미터용 클램프가 아닙니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
CT-SRL-100-U의 창 크기는 얼마입니까?
1.25 in (31.75 mm)입니다. SRL 시리즈 세 모델은 창 크기가 같습니다.
-
CT-SRL-100-U는 어느 전류 범위까지 측정합니까?
1.0–200 A AC를 측정합니다. 이보다 큰 회로에는 정격이 높은 SRL-200 또는 SRL-400을 선택하세요.
-
100 A 분할형 CT의 정확도 등급은 무엇입니까?
IEC 61869-2 Class 0.2이며 IEEE C57.13 Class 0.3 성능도 갖춥니다. 정격 전류에서 비오차는 ±0.2 %(typical)입니다.
-
333.3 mV 출력은 어떤 계측기에 연결합니까?
333 mV 입력을 받는 전력량계에 연결합니다. 정격 전류에서 333.3 mV를 출력하며, 멀티미터용 클램프가 아닙니다.
