DENT CT-SRS-400 전류 클램프 (400A)

MODEL: CT-SRS-400
브랜드: DENT INSTRUMENTS

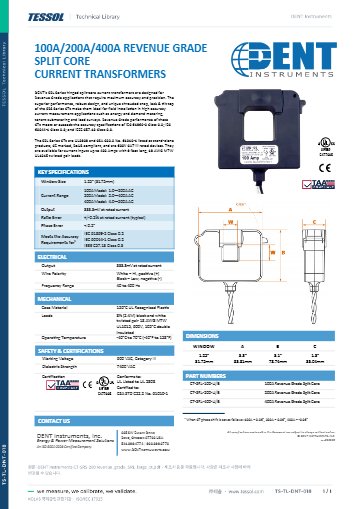

제품 자료: 기술 자료

제품문의 구매하기

SRL 시리즈 중 가장 큰 전류를
계량하는 400 A 분할형 CT

DENT CT-SRL-400-U 수익 계량급 CT

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT CT-SRL-400-U는 SRL 시리즈에서 가장 큰 정격인 400 A 수익 계량급 힌지 분할형 CT입니다. 1.25 in 창에 끼운 도체의 4.0–500 A 전류를 정격에서 333.3 mV 신호로 변환해 계량기에 전달합니다.

위상 오차는 0.2° 미만, 정격 전류에서의 비오차는 ±0.2 %(typical)이며 IEC 61869-2 Class 0.2를 충족합니다. 600 VAC CAT III, 내전압 7400 VAC, UL 2808 listed 규격을 갖춘 이 CT는 (주)테솔이 국내에 공식 공급합니다.

4.0–500 A

AC 측정 범위

333.3 mV

정격 전류 출력

±0.2 %

정격 비오차 (typical)

1.25 in

힌지 분할형 창

특징

SRL 시리즈에서
가장 큰 정격

핵심 특징	현장에서 달라지는 점
4.0–500 A 범위	400 A 정격 모델로 SRL 시리즈에서 가장 큰 전류를 측정합니다.
IEC 61869-2 Class 0.2	대형 피더에서도 수익 계량 등급 성능을 유지합니다.
1.25 in 창	굵은 케이블이나 부스바도 코어 안에 그대로 들어갑니다.
힌지 분할형	운전 중인 도체에 끼워 설치하므로 배선 작업이 단순합니다.
333.3 mV 출력	정격 전류에서 333.3 mV를 출력해 전력량계 입력에 바로 연결합니다.
UL 2808 listed	UL 2808 listed 승인에 CE 표시와 RoHS 준수를 함께 갖췄습니다.

대형 피더

500 A 전후 피더의
센서 선택

CT-SRL-400-U는 4.0 A부터 500 A까지 측정하므로 400 A급 메인 회로나 큰 테넌트 구획의 인입선 계량에 알맞습니다. 도체가 창보다 굵으면 코어가 닫히지 않으니 창 크기부터 확인하고, 500 A를 넘는 회로에는 다른 방식의 센서를 검토하세요. 연결 대상은 PowerScout와 ELITEpro XC 같은 DENT 계측기입니다.

500 A 초과 회로: 12–720 A 범위의 CT-SCM-0600-U를 검토하세요.
창보다 굵은 도체: 감아서 설치하는 RoCoil 계열을 함께 검토하세요.
설치 위치: 인입선이 여러 가닥이면 한 가닥씩 끼울지, 묶음 전체를 끼울지 먼저 정합니다.

설치와 교정 시점

분할형 코어를 도체에 맞춰 닫은 뒤 리드를 계측기에 연결하는 순서로 설치하며, 활선 작업은 전기 안전 절차에 따라 진행합니다. 계량 정확도를 유지하려면 교정 시점을 설비 관리 기준에 넣어 두세요. 교정 방법과 일정은 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.

사양

400 A CT-SRL-400-U
상세 사양

항목	사양
전류 범위 (400 A 모델)	4.0–500 A AC
출력	정격 전류에서 333.3 mV
비오차	정격 전류에서 ±0.2 % (typical)
위상 오차	< 0.2°
정확도 등급	IEC 61869-2 Class 0.2, IEEE C57.13 Class 0.3
주파수	40–400 Hz
창	1.25 in (31.75 mm), 힌지 분할형
안전 · 승인	600 VAC CAT III, 내전압 7400 VAC, UL 2808 listed, CE, RoHS
리드	2.4 m (8 ft) 18 AWG MTW UL1015 트위스트 페어
리드 끝단	페룰(U) 또는 바나나(B)
옵션 리드	7 m 또는 15 m 버전 (제품에 따라 다름)
대응 계측기	PowerScout, ELITEpro XC
품번	CT-SRL-400-U (테솔 품목 1598332442)
사용 온도	-40…55 °C

활용 분야

대형 회로를
계량하는 현장

대형 피더 계량 — 400 A급 메인 회로의 전류를 계량합니다.
테넌트 서브미터링 — 큰 입주 구획의 사용량을 분리해 집계합니다.
에너지 · 수요 계량 — 설비 단위 전력 사용을 장기간 기록합니다.
부하 조사 — 대용량 회로의 부하 변화를 파악합니다.

선택 가이드

전류 크기와 도체 굵기로
고르는 DENT 센서

이럴 때 (적용 조건)	권장 모델	선택 이유
500 A까지 대형 피더를 계량할 때	CT-SRL-400-U	4.0–500 A 범위의 SRL 최대 정격이라 대형 피더 계량에 맞습니다.
400 A 이하 피더를 계량할 때	CT-SRL-200-U	2.0–400 A 범위로 정격이 한 단계 낮아 400 A 이하 피더에 맞습니다.
더 큰 전류를 슬라이드 방식으로 설치할 때	CT-SCM-0600-U	12–720 A 범위에 3 m 리드를 갖춰 더 큰 전류를 계량합니다.
창보다 굵은 도체를 감아서 측정할 때	RoCoil R36 · R47	로고스키 방식이라 굵은 도체에 감아 설치하며, 적분기가 있는 계측기가 필요합니다.

모델	형태	측정 범위	출력	정확도 (조건)	창
CT-HSC-020 · 050-U (Mini)	힌지 분할형	0.25–40 A · 0.25–80 A	333 mV (정격)	비오차 < 0.5 % (typical)	10 mm
CT-HMC-100 · 200-U (Midi)	힌지 분할형	1–200 A · 1–300 A	333 mV (정격)	비오차 < 0.3 % · < 1.0 % (typical)	25 mm
CT-CON-0150EZ-U	원핸드 클램프	0.5–300 A	333 mV @ 150 A	< 1 % (0.5–300 A)	25 mm
CT-RGT12-0005-U	관통형 토로이드	0.05–10 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	12.8 mm
CT-SRS-005 · 050-U	힌지 분할형 (소)	0.05–10 A · 0.5–100 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	10.17 mm
CT-SRL-100 · 200 · 400-U	힌지 분할형 (대)	1.0–200 A · 2.0–400 A · 4.0–500 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	31.75 mm
CT-SCM-0600-U	슬라이드 분할형	12–720 A	333 mV (정격)	typical ±1 % (정격의 10–130 %)	1.25 in
RoCoil R16 · R24 · R36 · R47	로고스키 플렉시블	계측기에 따라 5–5000 A	131 mV / 1000 A @ 60 Hz (적분기 필요)	< 0.6 % typical (20 ± 2 °C, 중앙)	11.5 · 17.9 · 27.5 · 37 cm

구성·옵션

CT-SRL-400-U
판매 단위와 리드

구분	내용
판매 단위	CT 1개씩 판매하며 세트 구성이 아닙니다.
모델	CT-SRL-400-U
정격 · 범위	400 A 모델 · 4.0–500 A AC
창	1.25 in (31.75 mm)
리드	2.4 m (8 ft) 트위스트 페어, 페룰(U) 또는 바나나(B)
옵션 리드	7 m 또는 15 m 버전 (제품에 따라 다름)

대형 피더 계량에
함께 보는 DENT 센서

500 A를 넘는 피더는 어떤 센서로 측정합니까?
CT-SCM-0600-U(12–720 A)를 검토하거나 로고스키 방식의 RoCoil을 선택하세요.
SRS 시리즈에도 400 A 정격이 있습니까?
없습니다. 400 A 정격은 1.25 in 창의 SRL 시리즈에만 있습니다.
CT-SRL-400-U 창에 굵은 케이블이 들어갑니까?
1.25 in (31.75 mm)까지 들어갑니다. 이보다 굵은 도체에는 감아서 설치하는 RoCoil을 선택하세요.
CT-SRL-400-U 리드 끝단은 어떻게 고릅니까?
계측기 단자 형태에 맞춰 고릅니다. 2.4 m 트위스트 페어 리드의 끝단은 페룰(U)과 바나나(B) 두 가지입니다.
