설치된 도체에 밀어 끼우는
600 A 슬라이드 분할형 CT

DENT CT-SCM-0600-U 슬라이드 분할형 CT

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT CT-SCM-0600-U는 코어를 밀어 열어 이미 설치된 도체에 끼우는 600 A 슬라이드 분할형 CT입니다. 1.25 in 창을 통과하는 12–720 A 전류를 정격에서 333 mV 신호로 변환해 전력량계에 전달합니다.

이음매 부분의 코어를 교차로 적층해 정격의 10–130 % 구간에서 typical ±1 % 정확도를 확보했으며, 600 V CAT III 등급과 cUL/US 2808 recognized component, CE, RoHS를 갖췄습니다. 빌딩 계측용으로 사용하는 이 CT는 (주)테솔이 국내에 공식 공급합니다.

12–720 A

AC 측정 범위

333 mV

정격 전류 출력

±1 %

정격의 10–130 % typical

3 m

22 AWG 트위스트 페어 리드

특징

이음매 정확도까지 고려한
슬라이드 구조

핵심 특징	현장에서 달라지는 점
슬라이드 분할	코어를 밀어 열어 이미 설치된 도체에 끼우므로 도체를 풀지 않아도 됩니다.
이음매 교차 적층	이음매 코어를 교차로 쌓아 분할형에서 생기기 쉬운 오차를 줄입니다.
typical ±1 %	정격의 10–130 % 구간에서 측정한 정확도이므로, 평소 부하가 이 구간 안에 드는지 확인하세요.
333 mV 출력	정격 전류에서 333 mV를 출력하므로 전력량계에 바로 연결합니다.
1.25 in 창	중형 창이라 피더 도체를 통과시키기에 알맞습니다.
3 m 리드	리드는 22 AWG 트위스트 페어이고, 끝단은 페룰 형식입니다.

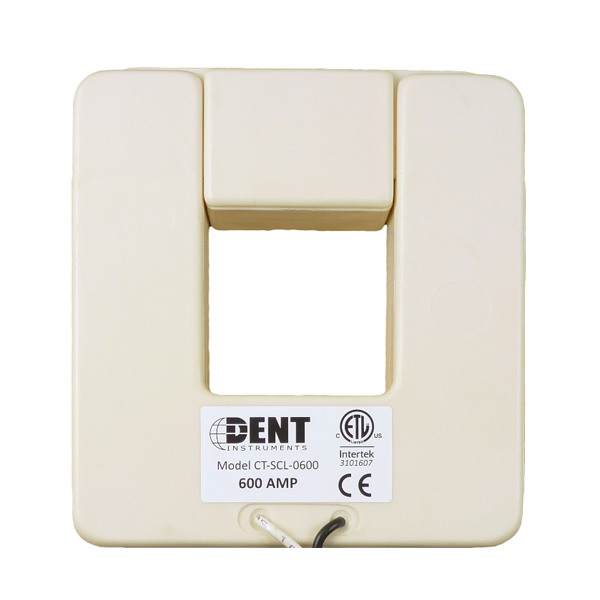

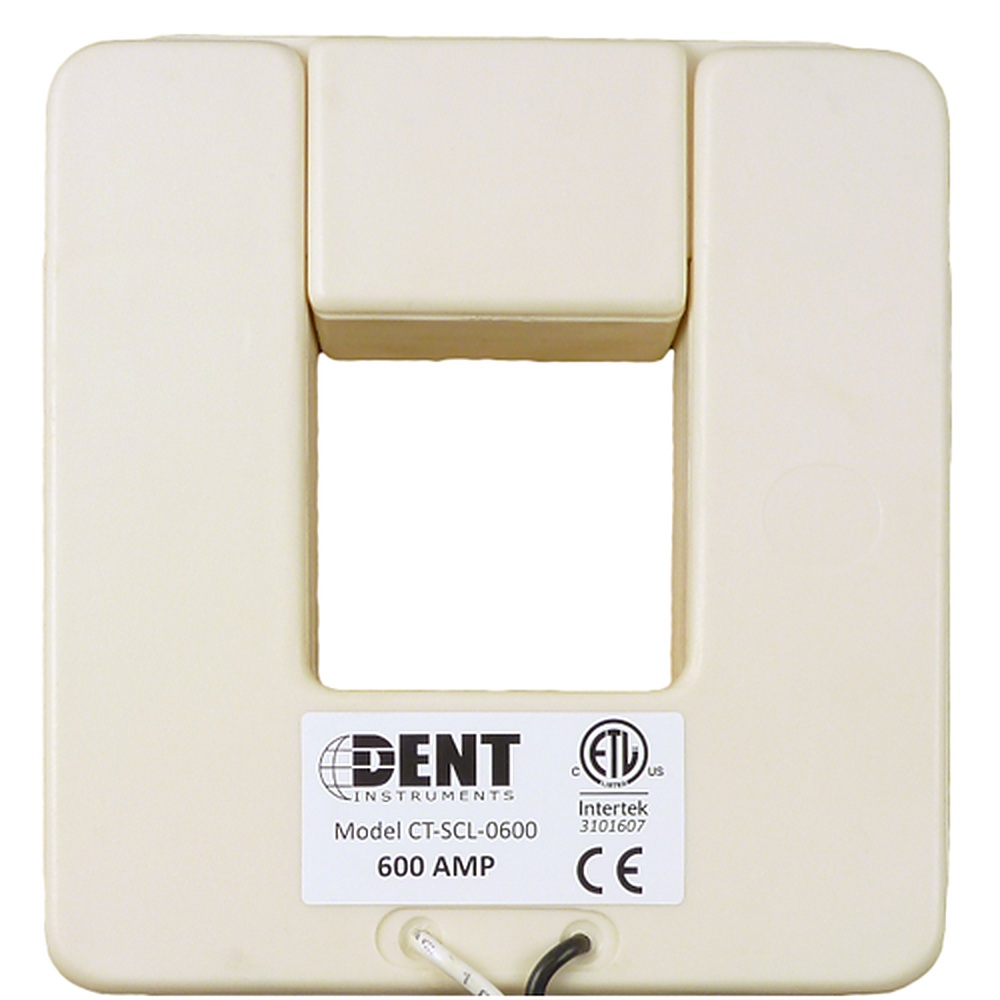

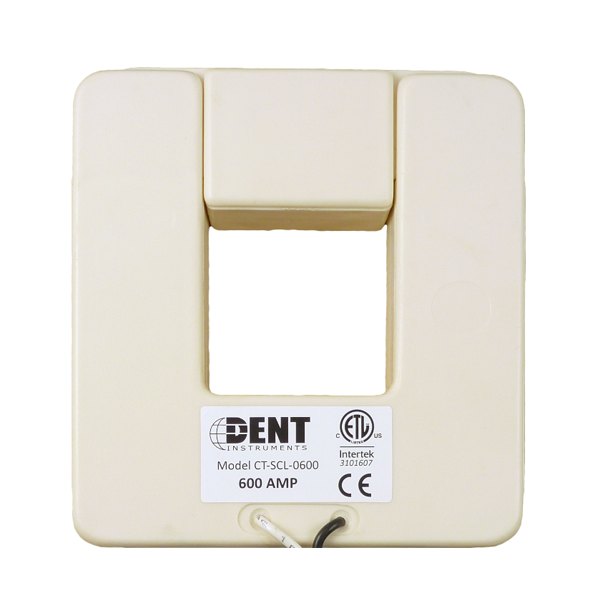

사각 개구부가 있는 분할형 전류 변압기 전면

이음매 처리

분할형 코어의
정확도 유지

분할형 CT는 코어가 맞닿는 이음매에서 자속이 흐트러져 오차가 커지기 쉽습니다. SCM 시리즈는 이음매의 코어를 교차로 적층해 이 손실을 줄였으며, 정격의 10–130 % 구간에서 typical ±1 %의 정확도를 갖습니다. 정확도를 유지하려면 설치할 때 맞닿는 면이 깨끗하고 완전히 닫혔는지 확인하세요.

닫힘 확인: 코어가 끝까지 밀려 들어가 이음매 틈이 없는지 확인합니다.
부하 구간: 평소 부하가 정격의 10 % 아래로 내려가면 정확도 조건을 벗어납니다.
리드 정리: 22 AWG 리드를 전원선과 분리해 계측기 단자까지 배선합니다.

빌딩 계측에서의 용도

빌딩 자동화, 테넌트 서브미터링, 에너지 관리처럼 이미 설치된 도체에 추가 배선 공사 없이 계량점을 늘리는 용도에 알맞은 센서입니다. SCM 시리즈에는 400 A 모델도 따로 있으며, 이 제품은 600 A 모델입니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

사양

600 A 슬라이드 분할형
상세 사양

항목	사양
전류 범위 (600 A 모델)	12–720 A
출력	정격 전류에서 333 mV
정확도	typical ±1 % (정격의 10–130 %에서 측정)
코어 구조	슬라이드 분할형, 이음매 코어 교차 적층
창	중형 1.25 in (SCM 시리즈)
안전 · 승인	600 V CAT III, cUL/US 2808 recognized component, CE, RoHS
리드	3 m (9.8 ft) 22 AWG 트위스트 페어, 페룰
품번	CT-SCM-0600-U (테솔 품목 1721)

활용 분야

빌딩 계량이
필요한 현장

빌딩 자동화 — 설치된 급전 도체에 계량점을 추가해 사용 전류를 수집합니다.
테넌트 서브미터링 — 구획별 전력 사용을 분리해 집계합니다.
에너지 관리 — 대형 피더의 부하 추이를 기록합니다.
개보수 현장 — 도체를 풀지 않고 계량점을 추가합니다.

선택 가이드

전류 규모로 고르는
DENT 분할형 CT

이럴 때 (적용 조건)	권장 모델	선택 이유
720 A까지 설치된 도체에 끼울 때	CT-SCM-0600-U	12–720 A 범위의 슬라이드 분할형으로, 대형 피더에 맞습니다.
500 A 이하에서 Class 0.2가 필요할 때	CT-SRL-400-U	4.0–500 A 범위에 수익 계량급 등급을 갖춰 정산용 계량에 적합합니다.
400 A 이하 피더를 계량할 때	CT-SRL-200-U	2.0–400 A 범위의 힌지 분할형으로 400 A 이하 피더에 충분합니다.
도체가 더 굵어 감아서 설치할 때	RoCoil R24 · R36	로고스키 플렉시블 방식이라 굵은 도체에 감아 설치하며, 적분기가 필요합니다.

모델	형태	측정 범위	출력	정확도 (조건)	창
CT-HSC-020 · 050-U (Mini)	힌지 분할형	0.25–40 A · 0.25–80 A	333 mV (정격)	비오차 < 0.5 % (typical)	10 mm
CT-HMC-100 · 200-U (Midi)	힌지 분할형	1–200 A · 1–300 A	333 mV (정격)	비오차 < 0.3 % · < 1.0 % (typical)	25 mm
CT-CON-0150EZ-U	원핸드 클램프	0.5–300 A	333 mV @ 150 A	< 1 % (0.5–300 A)	25 mm
CT-RGT12-0005-U	관통형 토로이드	0.05–10 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	12.8 mm
CT-SRS-005 · 050-U	힌지 분할형 (소)	0.05–10 A · 0.5–100 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	10.17 mm
CT-SRL-100 · 200 · 400-U	힌지 분할형 (대)	1.0–200 A · 2.0–400 A · 4.0–500 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	31.75 mm
CT-SCM-0600-U	슬라이드 분할형	12–720 A	333 mV (정격)	typical ±1 % (정격의 10–130 %)	1.25 in
RoCoil R16 · R24 · R36 · R47	로고스키 플렉시블	계측기에 따라 5–5000 A	131 mV / 1000 A @ 60 Hz (적분기 필요)	< 0.6 % typical (20 ± 2 °C, 중앙)	11.5 · 17.9 · 27.5 · 37 cm

구성·옵션

CT-SCM-0600-U
구성과 주문 정보

구분	내용
모델	DENT CT-SCM-0600-U 600 A 슬라이드 분할형 CT
범위	12–720 A (600 A 모델)
창	1.25 in
리드	3 m (9.8 ft) 22 AWG 트위스트 페어, 페룰
품번	1721

600 A 분할형과
함께 보는 DENT CT

CT-SCM-0600-U의 정확도는 얼마입니까?
typical ±1 %입니다. 정격의 10–130 % 구간에서 측정한 값입니다.
SCM 시리즈에 400 A 모델도 있습니까?
있습니다. SCM 시리즈에는 400 A와 600 A 모델이 있으며, 이 제품은 600 A 모델입니다.
리드 길이는 얼마입니까?
3 m (9.8 ft)이며 22 AWG 트위스트 페어 리드입니다. 끝단은 페룰 형식입니다.
CT-SCM-0600-U를 멀티미터에 연결할 수 있습니까?
아닙니다. 333 mV 입력을 받는 전력량계용 CT입니다.
