DENT R24 Flexible CTs (24인치)

DENT R24 Flexible CTs (24인치)

MODEL
R24
브랜드
DENT INSTRUMENTS
제품문의 구매하기

케이블 다발과 중형 부스바에
감는 60 cm 로고스키 CT

DENT RōCoil R24 로고스키 플렉시블 CT

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT RōCoil R24는 60 cm 길이의 철심 없는 로고스키 플렉시블 CT(전류 센서)입니다. 창 17.9 cm 안에 드는 케이블 다발과 중형 부스바에 감아 사용하며, 60 Hz에서 1000 A당 131 mV 신호를 출력합니다.

PowerScout 18과 함께 사용하면 50–3500 A를 측정하고, 20 ± 2 °C에서 도체를 중앙에 둔 조건의 정확도는 0.6 % 미만(typical)입니다. 코일 내전압 7400 VAC와 cURus 표기를 갖춘 이 코일은 (주)테솔이 국내에 공식 공급합니다.

60 cm

코일 길이 (24 in)

17.9 cm

코일 창 (7.0 in)

50–3500 A

PowerScout 18 사용 범위

< 0.6 %

typical 정확도

특징

중간 크기 도체에 맞춘
R24 코일 길이

핵심 특징현장에서 달라지는 점
창 17.9 cm케이블 다발이나 중형 부스바를 한 바퀴 감기에 알맞은 크기입니다.
적분기 연결적분기가 내장된 DENT ELITEpro XC와 PowerScout에 연결하면 신호를 바로 전류값으로 읽습니다.
철심 없는 코일철심이 없으므로 큰 전류에서도 포화되지 않습니다.
PowerScout 18 연동PowerScout 18과 조합하면 50–3500 A 범위를 측정할 수 있습니다.
넓은 주파수 범위연결한 계측기에 따라 20 Hz – 5 kHz 범위에서 사용할 수 있습니다.
리드 길이 선택2 m 표준 외에 7 m와 15 m 버전이 있어 배선 거리에 맞춰 주문할 수 있습니다.

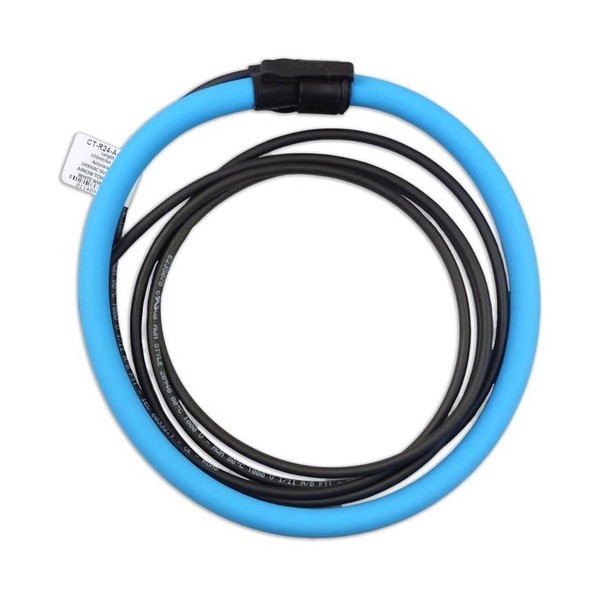

DENT INSTRUMENTS R24 - 파란 루프와 검은 케이블로 된 플렉시블 전류 센서
파란 루프와 검은 케이블로 된 플렉시블 전류 센서

측정 범위

계측기에 따라
달라지는 전류 범위

로고스키 코일의 측정 범위는 코일보다 연결하는 계측기에 따라 정해집니다. R24는 계측기에 따라 5–5000 A AC를 측정하며, PowerScout 18과 함께 사용하면 50–3500 A 범위가 됩니다. 20 A 미만의 낮은 전류에는 DENT 계측기와 함께 사용할 때 1.5 % ± 0.5 A 조건이 적용되므로 소전류 정밀 계측에는 철심 CT가 더 알맞습니다.

  • 대전류 회로: 5000 A급까지 측정하는 계측기와 조합할 때 코일 한 개로 대응합니다.
  • 소전류 회로: 20 A 미만은 별도 오차 조건이 있으므로 정격을 따로 확인하세요.
  • 계측기 선택: PowerScout 18을 사용하면 범위가 50–3500 A로 좁아집니다.

설치 자세와 교정

코일은 도체 주위를 둥글게 감싸도록 설치하세요. 코일이 심하게 꺾이거나 한쪽으로 쏠리면 정확도 조건에서 벗어납니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법을 안내해 드립니다.

사양

RōCoil R24
세부 사양

항목사양
길이 · 창길이 60 cm (24 in) · 창 17.9 cm (7.0 in) · 코일 외경 20.3 cm (8.0 in) · 코일 Ø 1.2 cm
출력 (di/dt)131 mVAC / 1000 A @ 60 Hz · 109.2 mV / 1000 A @ 50 Hz, 적분기 · 증폭기 필요 (DENT ELITEpro XC · PowerScout 내장)
전류 범위계측기에 따라 5–5000 A AC (PowerScout 18: 50–3500 A) · UL 정격 100 kA
정확도< 0.6 % typical (20 ± 2 °C, 중앙) · IEEE C57.13-2008 Class 1.2 전수 확인 · 20 A 미만은 DENT 계측기와 1.5 % ± 0.5 A
직선성 · 위상±0.2 % · 50/60 Hz에서 위상 < 0.2° · 온도 계수 0.07 %/°C
주파수20 Hz – 5 kHz (계측기에 따라)
안전최대 작업 전압 1000 Vrms · 코일 내전압 7400 VAC · cURus (UL 61010-1)
리드 · 온도2 m (80 in) 차폐 리드 (7 m · 15 m 버전 있음) · -20…70 °C
부품 번호CT-R24-A4-U (DENT 숍 CTR24A4U, -7M · -15M)

활용 분야

굵은 케이블을
감아 측정하는 현장

  • 케이블 다발 — 여러 가닥을 묶은 케이블에 감아 전류를 측정합니다.
  • 중형 부스바 — 배전반 안 부스바에 감아 측정합니다.
  • 회로별 기록 — DENT 전력 계측기에 연결해 회로별 전류를 저장합니다.
  • 설비 전력 점검 — 큰 전류가 흐르는 설비 배선에 감아 전력 계측기로 전류를 점검합니다.

선택 가이드

R24와 다른 길이의
로고스키 코일 비교

이럴 때 (적용 조건)권장 모델선택 이유
창 17.9 cm 안에 드는 케이블 다발일 때RoCoil R24길이 60 cm로 케이블 다발과 중형 부스바에 맞습니다.
R24가 들어가지 않는 좁은 자리일 때RoCoil R16길이 40 cm, 창 11.5 cm인 가장 짧은 코일이라 좁은 배전반에 감기 좋습니다.
창 17.9 cm보다 큰 도체일 때RoCoil R36 · R47창 27.5 cm와 37 cm 모델로 부스바 묶음 같은 굵은 도체를 감을 수 있습니다.
철심 분할형 CT가 필요할 때CT-SCM-0600-U333 mV 출력의 12–720 A 슬라이드 분할형입니다.
모델형태측정 범위출력정확도 (조건)창
CT-HSC-020 · 050-U (Mini)힌지 분할형0.25–40 A · 0.25–80 A333 mV (정격)비오차 < 0.5 % (typical)10 mm
CT-HMC-100 · 200-U (Midi)힌지 분할형1–200 A · 1–300 A333 mV (정격)비오차 < 0.3 % · < 1.0 % (typical)25 mm
CT-CON-0150EZ-U원핸드 클램프0.5–300 A333 mV @ 150 A< 1 % (0.5–300 A)25 mm
CT-RGT12-0005-U관통형 토로이드0.05–10 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.212.8 mm
CT-SRS-005 · 050-U힌지 분할형 (소)0.05–10 A · 0.5–100 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.210.17 mm
CT-SRL-100 · 200 · 400-U힌지 분할형 (대)1.0–200 A · 2.0–400 A · 4.0–500 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.231.75 mm
CT-SCM-0600-U슬라이드 분할형12–720 A333 mV (정격)typical ±1 % (정격의 10–130 %)1.25 in
RoCoil R16 · R24 · R36 · R47로고스키 플렉시블계측기에 따라 5–5000 A131 mV / 1000 A @ 60 Hz (적분기 필요)< 0.6 % typical (20 ± 2 °C, 중앙)11.5 · 17.9 · 27.5 · 37 cm

구성·옵션

R24 기본 구성과
함께 준비할 계측기

구분내용
구성품로고스키 코일 1개 · 2 m 차폐 리드
옵션리드 7 m · 15 m 버전
별도 준비적분기 · 증폭기가 필요합니다. DENT ELITEpro XC · PowerScout에는 내장되어 있습니다.
품번CT-R24-A4-U ((주)테솔 품목 1724)
