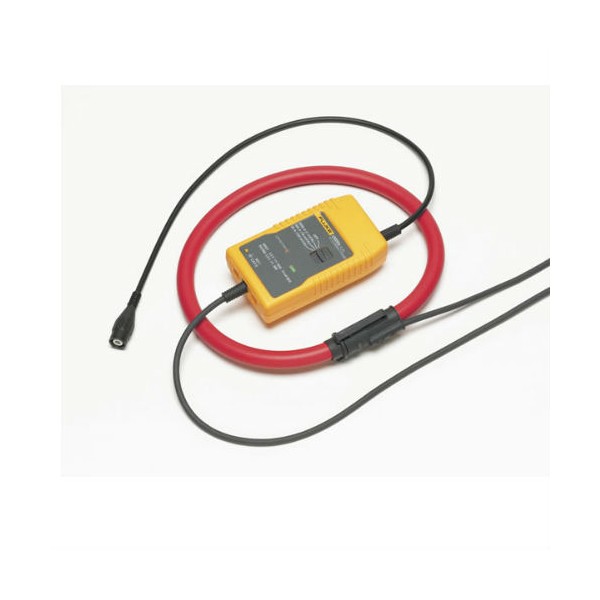

Fluke i3000s Flex-24 AC 전류 클램프

견적 받기

Fluke 국내 공식 대리점

Fluke i3000s Flex-24는 적분기를 내장한 로고스키 방식 AC 전류 클램프(Flexible Current Probe)입니다. 610 mm 플렉시블 헤드로 굵은 도체와 부스바를 감아 30·300·3000 A AC 전류를 측정하고, BNC 출력을 스코프와 기록계에 연결해 전류 파형을 기록합니다.

10 Hz ~ 50 kHz 대역으로 상용 주파수의 고조파와 스위칭 성분까지 파형에 담습니다. AA 알카라인 배터리 2개로 400시간 동작해 장시간 기록에도 전원 부담이 적습니다. 4 mm 안전 플러그 어댑터가 함께 들어 있어 멀티미터에도 연결할 수 있으며, (주)테솔이 국내에 공식 공급합니다.

3000 A

AC rms 최대 측정 전류

50 kHz

-3 dB 기준 상한 주파수

400시간

AA 알카라인 2개 동작 시간

Ø 178 mm

감을 수 있는 최대 도체 지름

특징

3000 A 전류를
BNC로 스코프에 연결

핵심 특징현장에서 달라지는 점
30·300·3000 A 3개 범위소전류부터 대전류까지 같은 프로브로 측정하므로 도체마다 장비를 바꾸지 않아도 됩니다.
0.5 m 안전 BNC 출력스코프와 기록계 입력에 바로 연결하므로 전류 파형을 시간축 그대로 기록합니다.
안전 플러그 어댑터어댑터를 끼우면 멀티미터에도 연결되어 프로브 하나로 파형 확인과 수치 측정을 함께 할 수 있습니다.
10 Hz ~ 50 kHz 대역고조파와 스위칭 노이즈가 섞인 전류 파형도 대역 안에서 기록합니다.
400시간 배터리AA 알카라인 2개로 장시간 기록을 끊김 없이 이어 갈 수 있습니다.
가벼운 플렉시블 헤드좁은 공간에서도 도체를 둘러 감아 설치할 수 있습니다.

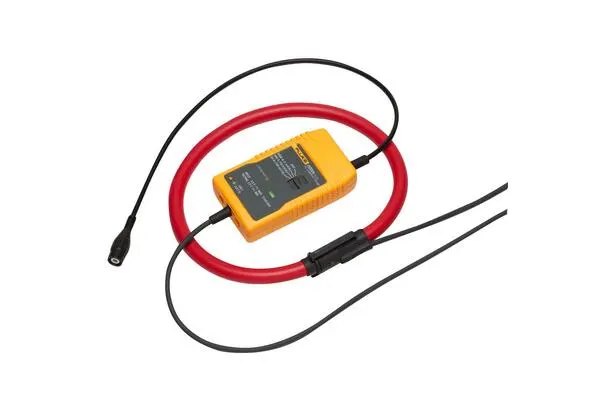

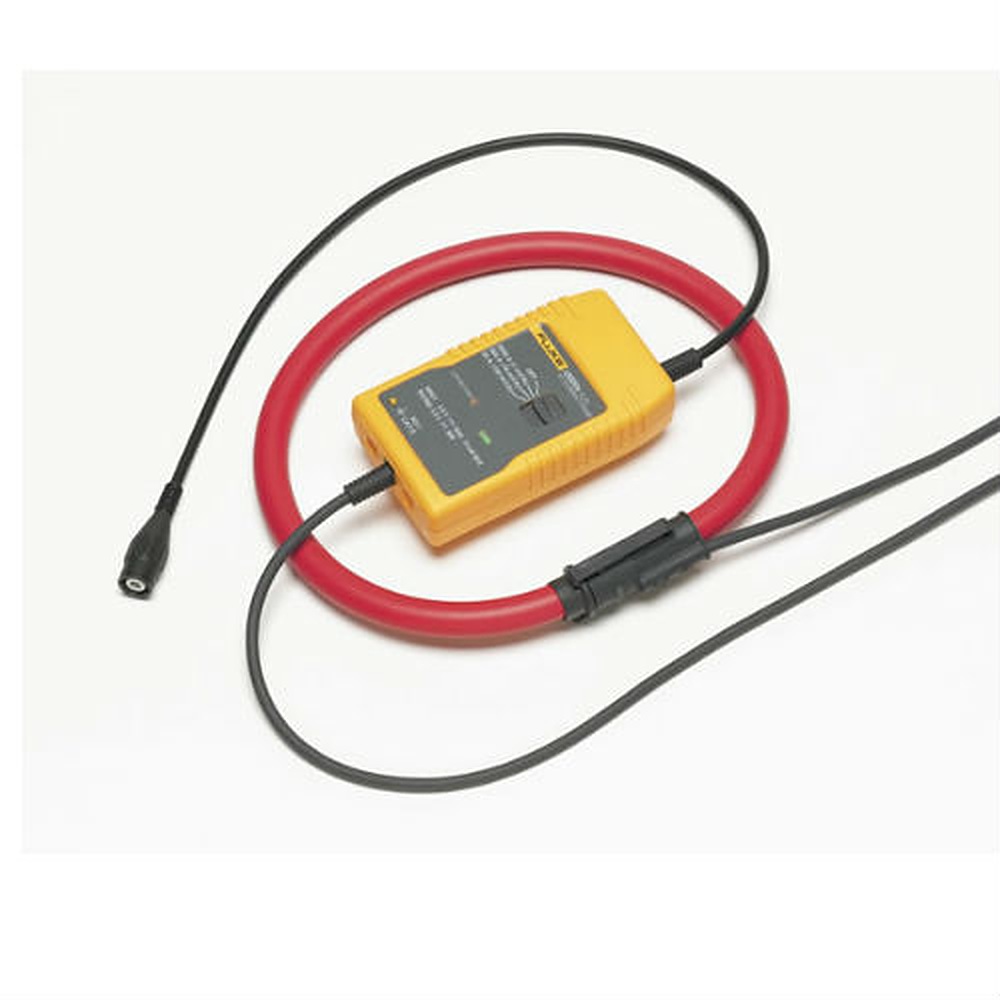

FLUKE I3000S FLEX-24 - 붉은 플렉시블 코일과 본체, 출력 케이블 구성
붉은 플렉시블 코일과 본체, 출력 케이블 구성

설치 조건

위치 오차와
비절연 도체 제한

도체는 루프 가운데에 두고 결합부에서 25 mm 이상 떨어뜨리세요. 결합부에서 25 mm 이내로 가까우면 오차가 3 %를 넘고, 그 밖의 위치에서도 도체 위치에 따라 범위의 1 ~ 3 %로 달라집니다. 비절연 도체에는 600 V, 1 kHz 미만에서만 사용할 수 있습니다.

결합부에서 떨어뜨린 설치

헤드를 굵은 케이블에 감을 때 결합부가 도체에서 멀리 오도록 돌려 두면 위치 오차가 줄어듭니다. 이 구성은 24인치 헤드의 Flex-24이며, 914 mm 헤드의 Flex-36은 별도 모델입니다.

스코프 연결

출력 비율과
입력 설정

범위별 출력은 30 A에서 100 mV/A, 300 A에서 10 mV/A, 3000 A에서 1 mV/A이며 풀스케일은 어느 범위에서나 3 V입니다. 입력 임피던스가 100 kΩ 이상인 AC 결합 입력에 연결하고, 스코프의 프로브 배율 설정을 mV/A 값에 맞춰 전류 눈금을 읽으세요.

교정 관리

Flex-24 정확도 조건과
교정 관리

정확도는 +25 °C, 45 ~ 65 Hz에서 범위의 ±1 %이고, 위치 오차가 별도로 더해집니다. 기록 파형의 불확도를 산정할 때는 두 조건을 함께 반영하세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 교정 방법을 안내해 드립니다.

사양

3000 A 프로브
i3000s Flex-24 사양

항목사양
전류 범위30 A · 300 A · 3000 A AC rms
출력 감도 (AC 결합)100 mV/A · 10 mV/A · 1 mV/A
부하 임피던스최소 100 kΩ
정확도 (+25 °C)범위의 ±1 % (45 ~ 65 Hz)
직선성읽음값의 ±0.2 % (범위 10 ~ 100 %)
노이즈8 mV AC rms (30 A) · 2 mV AC rms (300 A, 3000 A)
주파수 대역10 Hz ~ 50 kHz (-3 dB)
위상 오차< ±1° (45 ~ 65 Hz), 20 kHz에서 ±10°
위치 감도범위의 1 ~ 3 %, 결합부에서 25 mm 이내는 대체로 3 % 초과
외부 도체 영향1 % (-40 dB), 헤드에서 200 mm 초과 거리의 외부 전류 기준
외부 자계범위의 ±1 % (케이블이 헤드에서 200 mm 초과)
온도 계수℃당 읽음값의 ±0.08 %
전원AA 알카라인 2개, 약 400시간, 배터리 저전압 표시
사용 전압600 V AC rms 또는 DC
헤드 둘레610 mm (24 in)
최대 도체 지름Ø 178 mm
헤드 케이블 지름 / 굽힘 반경14.3 mm / 38.1 mm
헤드에서 전자부까지 케이블2 m
출력 연결0.5 m 케이블 안전 BNC + 4 mm 안전 플러그 어댑터
동작 온도헤드 -20 ~ 90 °C · 전자부 -20 ~ 85 °C
보관 온도헤드 -40 ~ 105 °C · 전자부 -20 ~ 85 °C
동작 습도15 ~ 85 % (비응축)
무게헤드 180 g · 전자부 190 g
안전 규격 / 등급EN 61010-1, EN 61010-2-032 / 600 V rms CAT III, 오염도 2
비절연 도체 사용600 V AC rms 또는 DC, 1 kHz 미만
전자기 적합성EN 61326
부품 번호2584888

활용 분야

파형 기록이 필요한
대전류 현장

  • 대형 피더 — 전류 파형을 스코프로 확인해 돌입 전류와 고조파를 기록합니다.
  • 굵은 케이블 부하 — 기록계에 연결해 부하 변화를 시간순으로 남깁니다.
  • 설치 공간이 좁은 도체 — 헤드를 감는 방식으로 클램프가 닿지 않는 위치를 측정합니다.
  • 배전 점검 — 3000 A 이하 대전류 도체를 회로 차단 없이 측정합니다.

선택 가이드

출력 방식으로 고르는
플렉시블 프로브

이럴 때 (현장 조건)권장 모델선택 이유
멀티미터로 2000 A까지 직접 읽을 때i2000 Flex안전 플러그 출력이라 멀티미터의 AC mV 입력에 바로 꽂아 읽을 수 있습니다.
스코프·기록계로 3000 A 파형을 볼 때i3000s Flex-24BNC 출력에 10 Hz ~ 50 kHz 대역, AA 배터리 400시간이라 파형 기록에 맞습니다.
6000 A급 피더를 기록할 때i6000s Flex-24출력 비율이 50·5·0.5 mV/A이며 6000 A까지 BNC로 출력해 대형 피더에 맞습니다.
43x 분석기에 배터리 없이 연결할 때i430 Flex분석기가 적분을 맡아 배터리와 외부 전원이 필요 없습니다.
바나나 잭 클램프 미터를 3000 A로 확장할 때REED R5065457.2 mm 루프에 BNC 어댑터가 포함된 미터 확장형이라 바나나 잭 클램프 미터에 연결할 수 있습니다.

구성·옵션

기본 구성과
별도 모델

  • 기본 구성 — 610 mm 헤드, 전자부(헤드 케이블 2 m), 0.5 m 안전 BNC 출력 케이블, 안전 플러그 어댑터. 품번 2584888.
  • 별도 모델 — i3000s Flex-36(914 mm 헤드).
