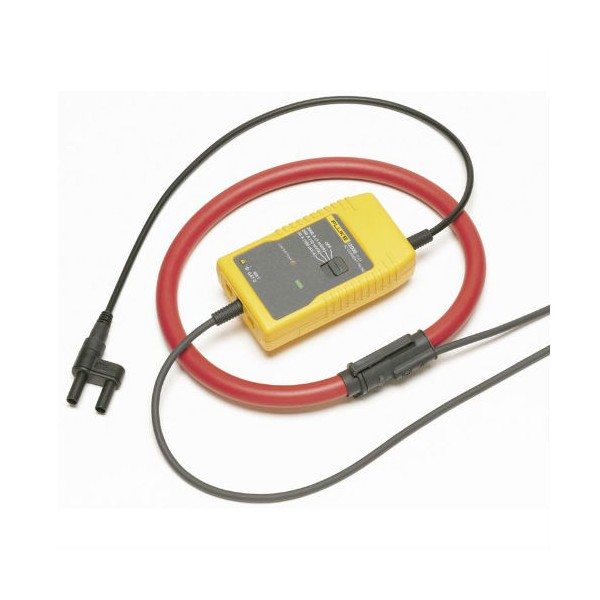

Fluke I2000 FLEX AC 전류 클램프

MODEL: I2000 FLEX
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

굵은 케이블 묶음에 감아
멀티미터로 읽는 플렉시블 클램프

Fluke i2000 Flex AC 전류 클램프

견적 받기

Fluke 국내 공식 대리점

Fluke i2000 Flex는 610 mm 플렉시블 헤드를 굵은 도체에 감아 20·200·2000 A AC 전류를 측정하는 로고스키 방식 AC 전류 클램프(Flexible Current Probe)입니다. 4 mm 안전 플러그 출력을 멀티미터의 AC mV 입력에 직접 연결해 배전 설비를 점검합니다.

내장 적분기가 코일 신호를 전류에 비례하는 100·10·1 mV/A로 바꾸며, 범위마다 변환 비율이 10배씩 달라 멀티미터 지시값을 쉽게 환산할 수 있습니다. 최대 지름 178 mm 도체까지 감기므로 집게가 닿지 않는 부스바와 케이블 묶음도 측정합니다. 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

2000 A

AC rms 최대 측정 전류

610 mm

감아서 쓰는 헤드 둘레

Ø 178 mm

감을 수 있는 최대 도체 지름

200시간

AA 알카라인 2개 동작 시간

특징

도체에 감아 측정하고
멀티미터에 직결

핵심 특징	현장에서 달라지는 점
610 mm 플렉시블 헤드	집게 클램프가 들어가지 않는 좁은 배전반 안쪽의 굵은 도체와 케이블 묶음도 감아서 측정할 수 있습니다.
안전 플러그 출력	멀티미터의 AC mV 입력에 바로 꽂으므로 어댑터나 별도 변환 장비 없이 현장에서 측정을 시작합니다.
20·200·2000 A 3개 범위	부하 크기에 맞는 범위를 고르면 같은 도체를 소전류부터 대전류까지 측정할 수 있습니다.
적분기 내장 로고스키 방식	코일 신호를 전류에 비례하는 mV/A로 변환해 출력하므로 별도 적분 장치가 필요 없습니다.
10 Hz ~ 20 kHz 대역	상용 주파수뿐 아니라 고조파가 섞인 전류까지 같은 프로브로 측정합니다.
배터리 저전압 표시	배터리 교체 시점을 표시해 측정 도중 전원이 끊기는 일을 줄입니다.

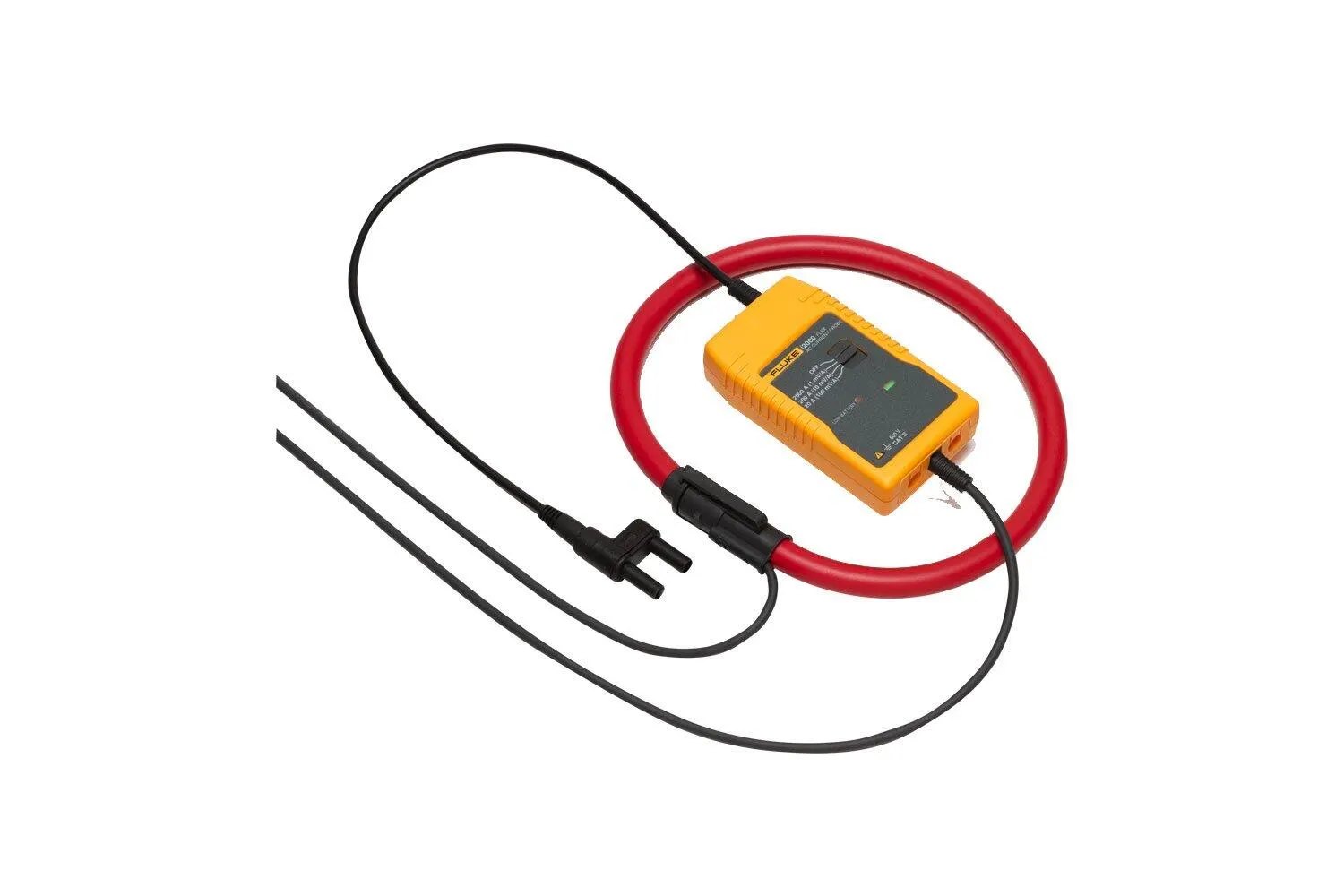

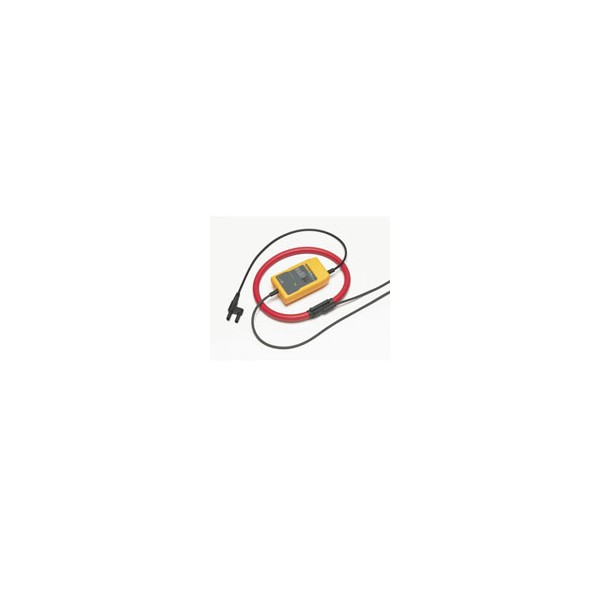

붉은 플렉시블 코일과 본체, 출력 케이블 구성

설치 조건

도체 위치와
결합부 거리

도체는 루프 가운데에 두고 결합부에서 25 mm 이상 떨어뜨려 감으세요. 결합부에 가까우면 위치 오차가 범위의 3 %를 넘고, 25 mm 이상 떨어지면 도체 위치에 따라 범위의 1 ~ 3 %입니다. 측정 도체에서 200 mm 넘게 떨어진 다른 도체의 영향은 1 %(-40 dB), 외부 자계의 영향은 범위의 ±1 %입니다.

루프 가운데에 도체를 두는 설치

헤드를 도체에 감은 뒤 결합부가 도체에서 25 mm 이상 떨어지도록 돌려 두면 위치 오차가 작아집니다. 인접 상의 도체가 가까운 배전반에서는 헤드를 측정 도체에 바짝 붙여 감아 외부 도체의 영향을 줄입니다.

멀티미터 연결

범위별 출력과
입력 임피던스

출력은 AC 결합이라 직류 성분을 차단하고 AC rms 전류만 전달합니다. 연결할 멀티미터의 AC mV 입력 임피던스는 100 kΩ 이상이어야 합니다. 20 A 범위는 100 mV/A, 200 A는 10 mV/A, 2000 A는 1 mV/A로 어느 범위에서나 풀스케일 출력이 같아 입력 범위 설정이 단순합니다.

교정 관리

+25 °C 정확도 조건과
교정 관리

정확도는 +25 °C, 45 ~ 65 Hz 조건에서 범위의 ±1 %입니다. 온도 계수가 ℃당 읽음값의 ±0.08 %이므로 현장 온도 차이가 크다면 보정을 고려하세요. 정기 교정은 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

사양

i2000 Flex 2000 A
상세 사양

항목	사양
전류 범위	20 A · 200 A · 2000 A AC rms
출력 감도 (AC 결합)	100 mV/A · 10 mV/A · 1 mV/A
부하 임피던스	최소 100 kΩ
정확도 (+25 °C)	범위의 ±1 % (45 ~ 65 Hz)
직선성	읽음값의 ±0.2 % (범위 10 ~ 100 %)
주파수 대역	10 Hz ~ 20 kHz (-3 dB)
위상 오차	< ±1° (45 ~ 65 Hz), 20 kHz에서 ±10°
위치 감도	결합부에서 25 mm 초과 시 범위의 1 ~ 3 %, 25 mm 이내는 대체로 3 % 초과
외부 도체 영향	1 % (-40 dB), 헤드에서 200 mm 초과 거리의 외부 전류 기준
외부 자계	범위의 ±1 % (케이블이 헤드에서 200 mm 초과)
온도 계수	℃당 읽음값의 ±0.08 %
전원	AA 알카라인 2개, 200시간, 배터리 저전압 표시
사용 전압	600 V AC rms 또는 DC
헤드 둘레	610 mm (24 in)
최대 도체 지름	Ø 178 mm
헤드 케이블 지름 / 굽힘 반경	14.3 mm / 38.1 mm
헤드에서 전자부까지 케이블	2 m
출력 연결	몰드형 4 mm 안전 플러그
동작 온도	0 ~ 70 °C (헤드 · 전자부)
보관 온도	헤드 -40 ~ 105 °C · 전자부 -20 ~ 85 °C
동작 습도	15 ~ 85 % (비응축)
무게	헤드 180 g · 전자부 190 g
전자부 크기 (높이 × 폭 × 두께)	116 × 68.5 × 30 mm
안전 규격 / 등급	EN 61010-1, EN 61010-2-032 / 600 V rms CAT III, 오염도 2
비절연 도체 사용	600 V AC rms 또는 DC, 1 kHz 미만
전자기 적합성	EN 61326
부품 번호	2584912

활용 분야

굵은 도체 전류를
측정하는 현장

배전반 분기 전류 — 집게가 닿지 않는 깊은 위치의 도체를 감아서 멀티미터로 읽습니다.
대전류 케이블 부하 기록 — 레코더나 데이터로거 입력에 연결해 부하 변화를 기록합니다.
좁은 설치 공간 — 헤드를 구부려 도체 둘레에 넣으므로 집게가 닿지 않는 자리도 측정합니다.
유지보수 점검 — 회로를 끊지 않고 굵은 도체의 전류를 확인합니다.

선택 가이드

출력 방식과 범위로 고르는
플렉시블 전류 프로브

이럴 때 (현장 조건)	권장 모델	선택 이유
멀티미터로 2000 A까지 직접 읽을 때	i2000 Flex	안전 플러그 출력이라 멀티미터의 AC mV 입력에 바로 꽂아 2000 A까지 읽습니다.
스코프·기록계로 3000 A 파형을 볼 때	i3000s Flex-24	BNC 출력에 10 Hz ~ 50 kHz 대역과 AA 배터리 400시간입니다.
6000 A급 피더를 기록할 때	i6000s Flex-24	출력 비율이 50·5·0.5 mV/A로 6000 A까지 BNC로 출력합니다.
43x 분석기에 배터리 없이 연결할 때	i430 Flex	분석기가 적분을 맡아 배터리와 외부 전원 없이 연결할 수 있습니다.
바나나 잭 클램프 미터를 3000 A로 확장할 때	REED R5065	457.2 mm 루프에 BNC 어댑터가 포함된 미터 확장형입니다.

구성·옵션

i2000 Flex 기본 구성

기본 구성 — 플렉시블 헤드와 전자부(헤드 케이블 2 m), 몰드형 안전 플러그 출력.
별도 준비 — 전원용 AA 알카라인 배터리 2개와 AC mV 입력을 갖춘 멀티미터.

i2000 Flex와 함께 보는
플렉시블 전류 프로브

i2000 Flex를 멀티미터에 바로 연결할 수 있습니까?
네, 안전 플러그를 멀티미터의 AC mV 입력에 꽂아 연결합니다. 입력 임피던스가 100 kΩ 이상인 멀티미터를 사용하세요.
i2000 Flex로 직류 전류도 측정할 수 있습니까?
아닙니다. AC rms 전류 전용이며, 출력이 AC 결합이라 직류 성분은 전달되지 않습니다.
배터리는 얼마나 사용할 수 있습니까?
AA 알카라인 2개로 200시간 동작합니다. 저전압 표시가 켜지면 측정 전에 교체하세요.
i3000s Flex-24와는 무엇이 다릅니까?
출력과 범위가 다릅니다. i2000 Flex는 2000 A 범위에 플러그 출력이며, i3000s Flex-24는 3000 A 범위에 BNC 출력, 배터리 400시간입니다.
프로브 교정도 의뢰할 수 있습니까?
네, 모델과 사용 조건을 알려 주세요. 공인 교정은 (주)테솔의 KOLAS 인정 범위에 들어가는 항목에 한해 발행합니다.
