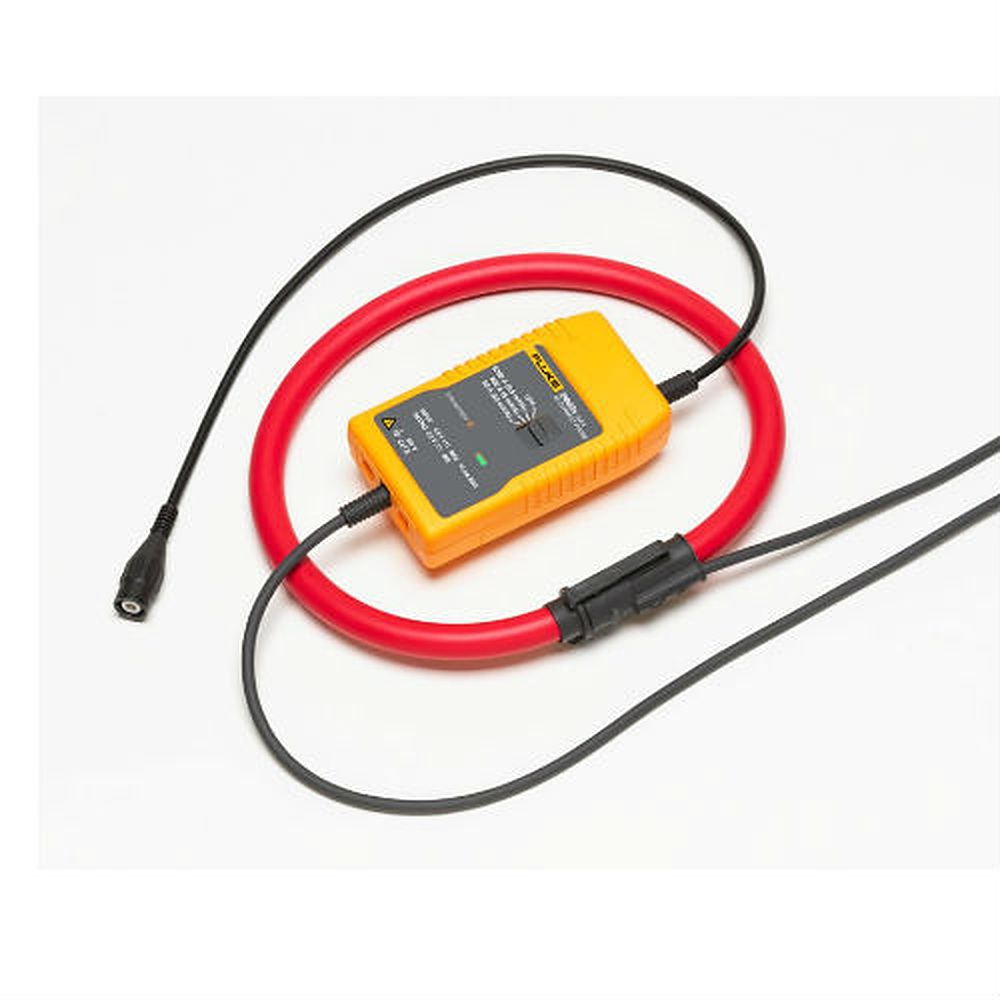

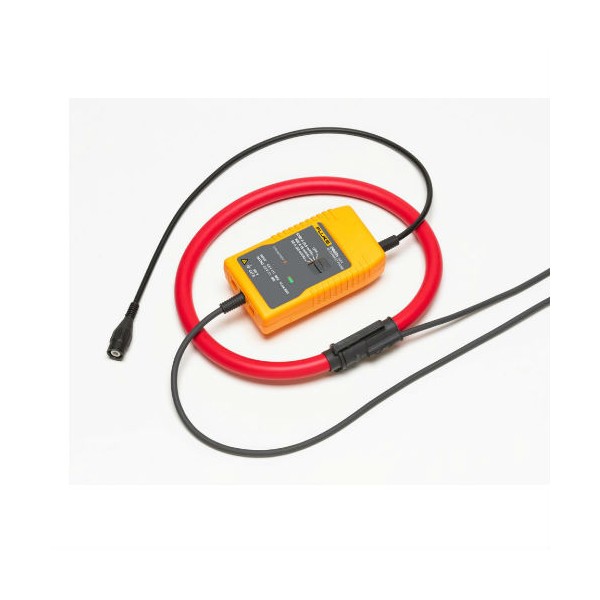

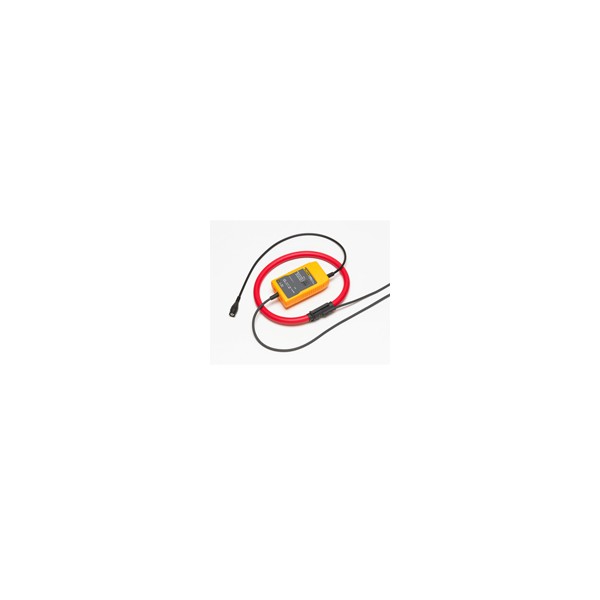

Fluke I6000S FLEX-24 AC 전류 클램프

Fluke I6000S FLEX-24 AC 전류 클램프

MODEL
I6000S FLEX-24
브랜드
FLUKE
제품 자료
제품문의 구매하기

6000 A급 피더 전류를
감아서 재는 로고스키 전류 프로브

Fluke i6000s Flex-24 AC 전류 프로브

견적 받기

Fluke 국내 공식 대리점

Fluke i6000s Flex-24는 610 mm 플렉시블 헤드로 60·600·6000 A AC 전류를 측정하는 로고스키 방식 AC 전류 프로브(Flexible Current Probe)입니다. 배전 피더나 대형 부하 케이블에 헤드를 감고 BNC 출력을 스코프·기록계·데이터로거에 연결하면 대전류를 기록할 수 있습니다.

45 ~ 65 Hz에서 위상 오차가 ±1° 미만이어서 전력 품질 분석기와 함께 전압·전류 위상 관계를 비교하는 측정에 적합합니다. 헤드가 가벼워 설치 위치를 옮기기도 쉽습니다. AA 배터리로 400시간 동작하고 전용 외부 전원도 연결할 수 있는 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

6000 A

AC rms 최대 측정 전류

< ±1°

45 ~ 65 Hz 위상 오차

50 kHz

-3 dB 기준 상한 주파수

400시간

AA 알카라인 2개 동작 시간

특징

6000 A까지 감아서 측정하는
플렉시블 헤드

핵심 특징현장에서 달라지는 점
60·600·6000 A 3개 범위피더 부하 크기에 맞는 범위를 골라 필요한 분해능을 확보할 수 있습니다.
0.5 m 안전 BNC 출력스코프·기록계·로거 입력에 직접 연결해 전류를 기록할 수 있습니다.
안전 플러그 어댑터어댑터를 끼우면 멀티미터에 연결해 값을 읽을 수도 있습니다.
위상 오차 ±1° 미만45 ~ 65 Hz에서 전압과 전류의 위상 관계를 비교하는 전력 분석에 적합합니다.
배터리 또는 외부 전원현장을 옮겨 다닐 때는 AA 배터리로, 장기 기록에는 외부 전원으로 운용할 수 있습니다.
가벼운 플렉시블 헤드굵은 도체에도 감아서 설치하고, 측정 위치를 옮기기도 쉽습니다.

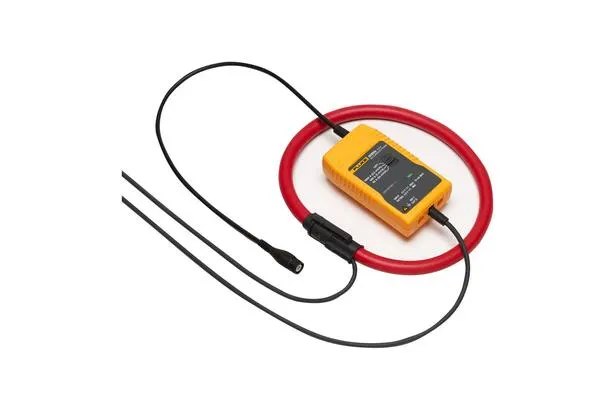

FLUKE I6000S FLEX-24 - 붉은 플렉시블 코일과 본체, 출력 케이블 구성
붉은 플렉시블 코일과 본체, 출력 케이블 구성

출력 환산

50·5·0.5 mV/A 출력과
범위별 풀스케일

출력은 60 A에서 50 mV/A, 600 A에서 5 mV/A, 6000 A에서 0.5 mV/A이므로 어느 범위에서나 풀스케일은 3 V입니다. 입력 임피던스 100 kΩ 이상의 AC 결합 입력에 연결하고, 스코프 프로브 배율을 mV/A 값에 맞춰 전류 눈금을 설정하세요. 직선성은 범위의 10 ~ 100 % 구간에서 읽음값의 ±0.2 %로 규정되므로, 전류가 범위 하한에 가깝다면 한 단계 낮은 범위가 적합합니다.

위치 오차를 줄이는 설치

도체는 루프 가운데에 두고 결합부에서 25 mm 이상 떨어뜨려 설치하세요. 위치 오차는 중심에서의 거리에 따라 범위의 1 ~ 3 %입니다. 비절연 도체에는 600 V, 1 kHz 미만 조건에서만 사용할 수 있습니다.

전원 운용

장기 기록을 위한
전원 선택

AA 알카라인 배터리 2개로 약 400시간 동작하며, 배터리가 약해지면 저전압 표시로 교체 시점을 알 수 있습니다. 며칠 이상 연속 기록하는 현장이라면 전용 외부 전원을 연결하세요. 배터리 교체 없이 기록을 이어 갈 수 있습니다.

교정 관리

±1 % 정확도 조건과
교정 확인

정확도는 +25 °C, 45 ~ 65 Hz 조건에서 범위의 ±1 %이고, 온도 계수는 ℃당 읽음값의 ±0.08 %입니다. 기록값의 불확도를 산정할 때는 두 조건을 함께 반영하세요. 정기 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사양

6000 A 플렉시블 프로브
상세 사양

항목사양
전류 범위60 A · 600 A · 6000 A AC rms
출력 감도 (AC 결합)50 mV/A · 5 mV/A · 0.5 mV/A
부하 임피던스최소 100 kΩ
정확도 (+25 °C)범위의 ±1 % (45 ~ 65 Hz)
직선성읽음값의 ±0.2 % (범위 10 ~ 100 %)
노이즈8 mV AC rms (60 A) · 2 mV AC rms (600 A, 6000 A)
주파수 대역10 Hz ~ 50 kHz (-3 dB)
위상 오차< ±1° (45 ~ 65 Hz), 20 kHz에서 ±10°
위치 감도중심에서의 거리에 따라 범위의 1 ~ 3 % (케이블이 결합부에서 25 mm 초과), 25 mm 이내는 대체로 3 % 초과
외부 도체 영향1 % (-40 dB), 헤드에서 200 mm 초과 거리의 외부 전류 기준
외부 자계범위의 ±1 % (케이블이 헤드에서 200 mm 초과)
온도 계수℃당 읽음값의 ±0.08 %
전원AA 알카라인 2개, 약 400시간, 배터리 저전압 표시 또는 전용 외부 전원
사용 전압600 V AC rms 또는 DC
헤드 둘레610 mm (24 in)
헤드 케이블 지름 / 굽힘 반경14.3 mm / 38.1 mm
헤드에서 전자부까지 케이블2 m
출력 연결0.5 m 케이블 안전 BNC, 4 mm 안전 플러그 어댑터 포함
동작 온도헤드 -20 ~ 90 °C · 전자부 -20 ~ 85 °C
보관 온도헤드 -40 ~ 105 °C · 전자부 -20 ~ 85 °C
동작 습도15 ~ 85 % (비응축)
무게헤드 180 g · 전자부 190 g
안전 규격 / 등급EN 61010-1, EN 61010-2-032 / 600 V rms CAT III, 오염도 2
비절연 도체 사용600 V AC rms 또는 DC, 1 kHz 미만
전자기 적합성EN 61326
부품 번호2840311

활용 분야

피더와 대형 부하의
전류 기록 현장

  • 배전 피더 — 스코프로 전류 파형을 확인하고 고조파와 돌입 전류를 관찰합니다.
  • 대형 부하 장기 기록 — 기록계나 로거에 연결해 오랜 기간의 전류 변화를 남깁니다.
  • 전력 품질 분석 — 분석기와 함께 전압·전류의 위상 관계를 비교합니다.
  • 굵은 도체 설치 측정 — 헤드를 감는 방식이라 일반 클램프 턱이 닿지 않는 위치에서도 측정할 수 있습니다.

선택 가이드

출력 방식으로 고르는
플렉시블 전류 프로브

이럴 때 (현장 조건)권장 모델선택 이유
멀티미터로 2000 A까지 직접 읽을 때i2000 Flex안전 플러그 출력이라 멀티미터의 AC mV 입력에 바로 꽂아 읽을 수 있습니다.
스코프·기록계로 3000 A까지 파형을 확인할 때i3000s Flex-24BNC 출력에 10 Hz ~ 50 kHz 대역을 갖추고 AA 배터리로 400시간 동작해 파형 기록에 적합합니다.
6000 A급 피더를 기록해야 할 때i6000s Flex-2450·5·0.5 mV/A 세 가지 출력 비율로 6000 A까지 BNC로 출력하므로 큰 피더 전류도 범위 안에서 기록합니다.
43x 분석기에 배터리 없이 연결하려면i430 Flex적분을 분석기가 맡으므로 프로브에 배터리나 외부 전원이 필요 없습니다.
바나나 잭 클램프 미터의 범위를 3000 A로 넓힐 때REED R5065457.2 mm 루프에 BNC 어댑터가 포함되어 있어, 보유한 클램프 미터에 연결해 범위를 확장하는 모델입니다.

구성·옵션

Flex-24 기본 구성과
Flex-36 모델

  • 기본 구성 — 610 mm 헤드, 전자부(헤드 케이블 2 m), 0.5 m 안전 BNC 출력 케이블, 안전 플러그 어댑터. 품번 2840311.
  • 별도 모델 — i6000s Flex-36(915 mm 헤드, 품번 2840327).
