Fluke I1000S AC 전류 클램프

MODEL: I1000S
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

인버터 전류 파형을
스코프로 보는 AC 전류 프로브

Fluke i1000s AC 전류 프로브

견적 받기

Fluke 국내 공식 대리점

Fluke i1000s는 10 A, 100 A, 1000 A 세 범위를 각각 100·10·1 mV/A 전압으로 출력해 오실로스코프에서 5 Hz~100 kHz 전류 파형을 관찰하는 AC 전류 프로브입니다. 인버터와 정류기 출력에 섞인 고조파 파형을 확인할 때 적합합니다.

패시브 필터가 급격한 전류 변화에서 생기는 링잉을 줄여 화면 파형을 깨끗하게 유지하고, 1.6 m 보강 동축 케이블과 절연 BNC 커넥터로 스코프 입력에 바로 연결합니다. 큰 턱을 갖춘 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

1000 A

최대 측정 전류

5 Hz ~ 100 kHz

사용 주파수 대역

100 · 10 · 1 mV/A

범위별 BNC 출력

Ø 54 mm

최대 도체 직경

특징

1000 A 전류 파형을
관찰하는 프로브 구성

핵심 특징	현장에서 달라지는 점
패시브 필터	빠르게 상승하는 전류에서 생기는 링잉이 줄어 스코프 화면의 파형을 왜곡 없이 해석할 수 있습니다.
5 Hz ~ 100 kHz 대역	기본파와 고차 고조파를 함께 담아 인버터 스위칭 성분이 섞인 전류 모양을 확인합니다.
10·100·1000 A 세 범위	소전류부터 대전류까지 범위만 바꿔 측정하므로 부하 크기마다 프로브를 바꾸지 않아도 됩니다.
BNC 직결	보강 동축 케이블의 절연 BNC를 스코프 입력에 바로 꽂아 별도 어댑터 없이 관찰합니다.
대형 턱 구조	굵은 케이블이나 케이블 다발을 풀지 않고 한 번에 물 수 있습니다.
DMM 연결 옵션	PM9081/001 어댑터를 쓰면 멀티미터로도 전류 값을 읽을 수 있습니다.

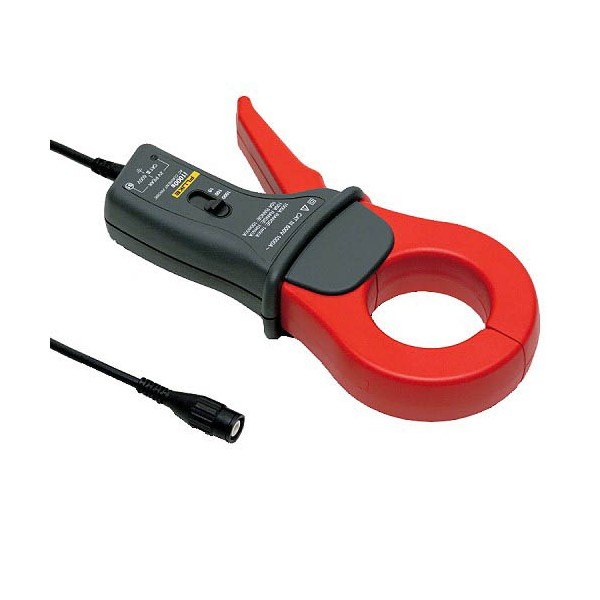

큰 개구부의 클램프 헤드와 출력 케이블이 보이는 모습

범위와 출력

세 범위 모두 1 V로 맞춘
풀스케일 출력

출력은 어느 범위에서나 풀스케일이 1 V가 되도록 정해져 있습니다. 10 A 범위는 100 mV/A로 10 A에서 1 V, 100 A 범위는 10 mV/A로 100 A에서 1 V, 1000 A 범위는 1 mV/A로 1000 A에서 1 V를 출력합니다. 따라서 범위를 바꿔도 스코프의 수직 감도를 같은 값으로 둔 채 비교할 수 있습니다.

정확도 해석

정확도 조건과
고조파 구간

48~65 Hz 밖에서의 정확도 검토

정확도는 읽음값의 1 %에 1 A를 더한 값(48~65 Hz)이어서, 10 A를 읽으면 오차가 최대 1.1 A입니다. 고정 오차 항이 크므로 작은 전류는 10 A 범위로 측정하세요. 5 Hz에서 100 kHz 사이 고조파 구간은 정확도가 따로 정해져 있지 않으므로 이 구간에서는 파형 모양을 관찰하는 데 중점을 둡니다.

사양

i1000s BNC 출력
1000 A 사양

항목	사양
공칭 전류 범위	10 A, 100 A, 1000 A
연속 측정 범위	0.1 ~ 10 A, 0.1 ~ 100 A, 1 ~ 1000 A
최대 비파괴 전류	2000 A
최소 측정 전류	0.1 A
기본 정확도 (48 ~ 65 Hz)	읽음값의 1 % + 1 A
사용 주파수	5 Hz ~ 100 kHz
출력	100 mV/A, 10 mV/A, 1 mV/A (10 A, 100 A, 1000 A 범위 순)
안전 등급	CAT III 600 V, CAT IV 300 V
최대 전압	600 V AC
최대 도체 직경	54 mm
출력 케이블	1.6 m 보강 동축 케이블, 절연 BNC
DMM용 BNC–바나나 어댑터	PM9081/001 (선택 사양)
보증	1년

활용 분야

인버터·정류기 전류 파형을
관찰하는 현장

인버터·정류기 출력 — 고조파가 섞인 출력 전류의 파형 형태를 스코프에서 확인합니다.
급변 전류 관찰 — 빠르게 변하는 부하 전류를 패시브 필터로 정리된 파형으로 확인합니다.
대전류 배전 회로 — 1000 A급 회로의 전류 파형을 설비를 세우지 않고 점검합니다.
멀티미터 보조 측정 — PM9081/001 어댑터로 멀티미터에서 전류 값을 읽습니다.

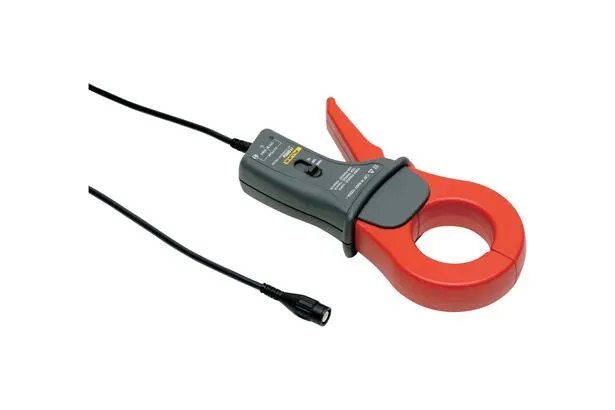

붉은 클램프 헤드와 출력 케이블이 있는 전류 클램프

선택 가이드

전류 크기와 턱 크기로
고르는 프로브

이럴 때 (현장 조건)	권장 모델	선택 이유
1000 A 파형을 스코프로 볼 때	i1000s	10·100·1000 A 세 범위에 5 Hz ~ 100 kHz 대역이라 대전류 고조파 파형까지 담습니다.
400 A 이하 스코프·분석기 연결일 때	i400s	40 A·400 A 두 범위를 10·1 mV/A로 출력해 400 A 이하 회로에 알맞습니다.
멀티미터 mA 입력으로 읽을 때	i400	1 mA/A 전류 출력에 CAT IV 600 V 등급입니다.
3000 A급 굵은 도체를 물릴 때	i3000s	큰 턱에 30·300·3000 A 세 범위를 갖춰 굵은 도체를 물 수 있습니다.
플렉시블 프로브가 필요할 때	i6000s Flex-24	도체에 감아 쓰는 6000 A급 플렉시블 프로브입니다.

구성·옵션

i1000s 구성과
별매 어댑터

구분	내용
본체	i1000s 프로브, 1.6 m 보강 동축 케이블(절연 BNC)
부품번호	1568487
별매 어댑터	PM9081/001 BNC–바나나 어댑터(멀티미터용)
호환 계측기	Fluke 120B 시리즈 ScopeMeter, 17XX 클램프 어댑터 2.8 V

i1000s와 함께 보는
스코프용 전류 프로브

i1000s를 멀티미터에도 연결할 수 있습니까?
네, PM9081/001 BNC–바나나 어댑터로 연결할 수 있습니다. 어댑터는 기본 구성에 없으므로 따로 주문하세요.
i1000s를 CAT IV 현장에서도 사용할 수 있습니까?
300 V까지만 가능합니다. CAT IV는 300 V, CAT III는 600 V까지이며, 인입 구간에서 600 V 작업이 필요하면 CAT IV 600 V 등급의 i400s를 검토하세요.
최대 몇 A까지 견딥니까?
2000 A까지 손상 없이 견딥니다. 측정 범위는 최대 1000 A이므로 두 값을 구분해 사용하세요.
보유한 i1000s의 교정도 의뢰할 수 있습니까?
네, 모델과 사용 조건을 알려 주세요. (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
