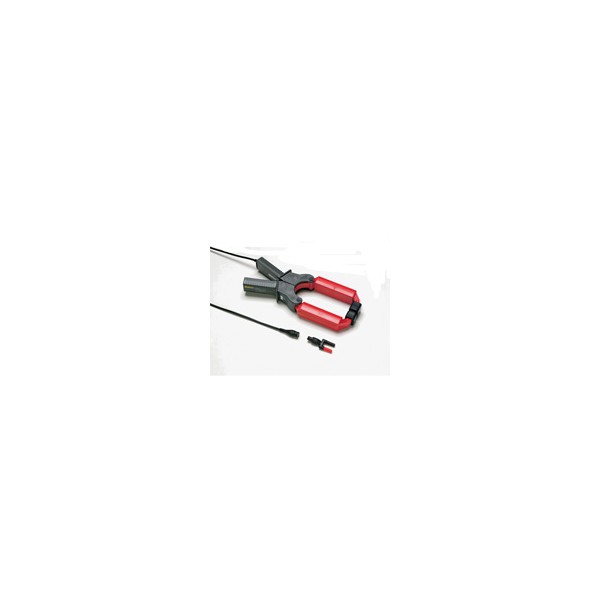

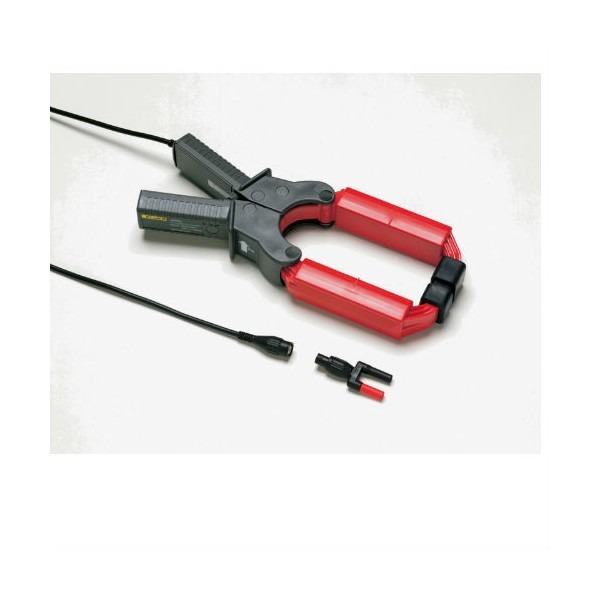

Fluke i3000s는 30 A, 300 A, 3000 A 세 범위를 10·1·0.1 mV/A 전압으로 출력하는 AC 전류 클램프(전류 프로브)입니다. 대형 턱으로 굵은 배전 도체와 부스바를 한 번에 물 수 있고, 스코프와 멀티미터 어느 쪽에도 연결합니다.
10 Hz에서 100 kHz까지의 대역으로 기본파와 고조파를 함께 측정합니다. 4000 A까지 손상 없이 견디므로 대전류 기동 시험에도 여유가 있습니다. 2.1 m 출력 케이블과 듀얼 바나나–BNC 어댑터를 갖춘 이 클램프는 (주)테솔이 국내에 공식 공급합니다.
특징
굵은 도체에 맞춘 i3000s 턱과 출력
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 3000 A 세 범위 | 30·300·3000 A로 나누어 측정하므로 부하 크기에 맞는 범위를 골라 분해능을 확보할 수 있습니다. |
| 단단한 대형 턱 | 굵은 배전 케이블과 부스바를 분리하지 않고 물리므로 설비를 멈추지 않고 측정할 수 있습니다. |
| 10 Hz ~ 100 kHz 대역 | 고조파가 섞인 대전류의 파형 형태까지 스코프에서 확인할 수 있습니다. |
| 듀얼 바나나–BNC 어댑터 포함 | 스코프 BNC 입력과 멀티미터 바나나 입력을 모두 지원하므로 계측기를 바꿔도 같은 클램프를 사용할 수 있습니다. |
| 4000 A 비파괴 한계 | 3000 A 범위를 넘는 기동 전류가 흘러도 클램프가 손상되지 않을 여유가 있습니다. |
| 2.1 m 출력 케이블 | 대형 배전반 앞에서도 계측기를 안전한 거리에 둔 채 측정할 수 있습니다. |

출력 설정
낮은 mV/A 출력의 스코프 감도
범위가 클수록 출력은 작아집니다. 30 A 범위는 10 mV/A로 30 A에서 300 mV, 300 A 범위는 1 mV/A로 300 A에서 300 mV, 3000 A 범위는 0.1 mV/A로 3000 A에서 300 mV를 출력합니다. 풀스케일이 모두 300 mV이므로 스코프나 멀티미터의 AC mV 범위를 같은 감도로 두면 됩니다. 반대로 범위 하단의 전류는 mV 단위 출력이 매우 작으므로 입력 노이즈에 주의하세요.
턱 크기
턱형과 플렉시블 프로브의 선택 기준
64 mm 안에 들어오는 도체인지 먼저 확인
단단한 턱은 도체가 Ø 64 mm 안에 들어올 때 가장 안정적으로 물리고 위치에 따른 오차가 작습니다. 도체가 64 mm보다 굵거나 부스바 사이가 좁아 턱이 들어가지 않으면 도체에 감아 사용하는 플렉시블 프로브를 검토하세요.
사양
i3000s 세 범위 mV 출력과 3000 A 사양
| 항목 | 사양 |
|---|---|
| 공칭 전류 범위 | 30 A, 300 A, 3000 A |
| 연속 측정 범위 | 1 ~ 30 A, 1 ~ 300 A, 1 ~ 3000 A |
| 최대 비파괴 전류 | 4000 A |
| 최소 측정 전류 | 1 A |
| 기본 정확도 (48 ~ 65 Hz) | 읽음값의 2 % + 2 A |
| 사용 주파수 | 10 Hz ~ 100 kHz |
| 출력 | 10 mV/A, 1 mV/A, 0.1 mV/A (30 A, 300 A, 3000 A 범위 순) |
| 안전 등급 | CAT III 600 V |
| 최대 전압 | 600 V AC |
| 최대 도체 직경 | 64 mm |
| 출력 케이블 | 2.1 m |
| BNC 어댑터 | 듀얼 바나나–BNC 어댑터 포함 |
| 보증 | 1년 |
활용 분야
대전류 배전 설비 점검 현장
- 배전반 굵은 전선·부스바 — 굵은 도체의 부하 전류를 가동 상태로 점검합니다.
- 클램프미터 범위 확장 — 기존 계측기의 전류 범위를 3000 A까지 넓혀 읽습니다.
- 전류 파형 관찰 — 스코프로 대전류의 파형 형태를 확인합니다.
- 멀티미터 보조 측정 — 멀티미터 AC mV 범위로 전류 값을 읽습니다.
선택 가이드
도체 크기와 전류로 고르는 클램프
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 턱 안에 들어오는 굵은 도체를 물릴 때 | i3000s | 30·300·3000 A 세 범위에 단단한 턱을 갖춰 Ø 64 mm 안의 도체를 안정적으로 물립니다. |
| 턱보다 굵거나 부스바 사이가 좁을 때 | i3000s Flex-24 · i6000s Flex-24 | 도체에 감아 쓰는 플렉시블 프로브라 굵은 도체나 좁은 부스바 사이에도 설치할 수 있습니다. |
| 1000 A 이하 파형을 볼 때 | i1000s | 10·100·1000 A 세 범위에 5 Hz ~ 100 kHz 대역이라 1000 A 이하 파형 관찰에 맞습니다. |
| 800 A 이하를 멀티미터 mA 입력으로 읽을 때 | i800 | 1 mA/A 출력에 배터리가 필요 없어 멀티미터 mA 입력으로 바로 읽을 수 있습니다. |
구성·옵션
i3000s 구성과 주문 정보
| 구분 | 내용 |
|---|---|
| 본체 | i3000s 클램프, 2.1 m 출력 케이블 |
| 부품번호 | 657202 |
| 어댑터 | 듀얼 바나나–BNC 어댑터(포함) |
| 보증 | 1년 |
관련 제품
i3000s와 비교할 대전류 프로브
i3000s의 출력은 범위별로 얼마입니까?
30 A 범위는 10 mV/A, 300 A 범위는 1 mV/A, 3000 A 범위는 0.1 mV/A입니다. 세 범위 모두 풀스케일 출력이 300 mV입니다.
i3000s를 멀티미터에도 바로 연결할 수 있습니까?
네, 듀얼 바나나–BNC 어댑터가 포함되어 있어 멀티미터의 AC mV 범위로 읽을 수 있습니다. 표시된 mV 값은 범위별 mV/A 출력으로 나눠 암페어로 환산하세요.
i3000s의 정확도는 읽음값의 2 %만 보면 됩니까?
아닙니다. 읽음값의 2 %에 2 A를 더한 값(48~65 Hz)입니다. 하한 항이 있으므로 작은 전류는 낮은 범위에서 읽으세요.
턱형과 플렉시블은 어떻게 다릅니까?
턱형은 도체를 직접 물고 플렉시블은 도체에 감아서 사용합니다. 도체가 64 mm보다 굵거나 좁은 곳이면 플렉시블을 선택하세요.
제품 자료
FAQ 자주묻는 질문
-
i3000s의 출력은 범위별로 얼마입니까?
30 A 범위는 10 mV/A, 300 A 범위는 1 mV/A, 3000 A 범위는 0.1 mV/A입니다. 세 범위 모두 풀스케일 출력이 300 mV입니다.
-
i3000s를 멀티미터에도 바로 연결할 수 있습니까?
네, 듀얼 바나나–BNC 어댑터가 포함되어 있어 멀티미터의 AC mV 범위로 읽을 수 있습니다. 표시된 mV 값은 범위별 mV/A 출력으로 나눠 암페어로 환산하세요.
-
i3000s의 정확도는 읽음값의 2 %만 보면 됩니까?
아닙니다. 읽음값의 2 %에 2 A를 더한 값(48~65 Hz)입니다. 하한 항이 있으므로 작은 전류는 낮은 범위에서 읽으세요.
-
턱형과 플렉시블은 어떻게 다릅니까?
턱형은 도체를 직접 물고 플렉시블은 도체에 감아서 사용합니다. 도체가 64 mm보다 굵거나 좁은 곳이면 플렉시블을 선택하세요.
