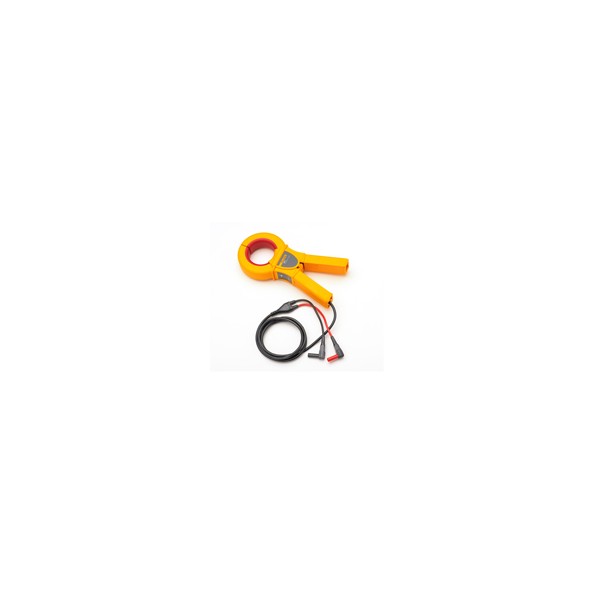

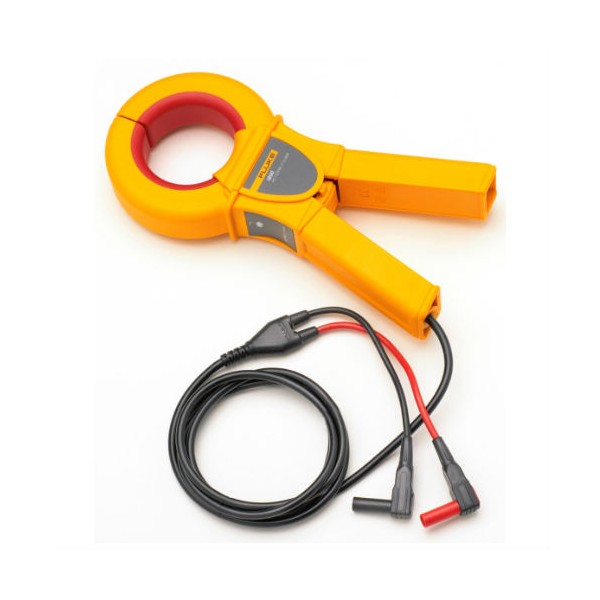

Fluke I800 AC 전류 클램프

MODEL: I800
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

굵은 케이블 다발의 전류를
배터리 없이 읽는 AC 클램프

Fluke i800 AC 전류 클램프

견적 받기

Fluke 국내 공식 대리점

Fluke i800은 1000:1 전류 출력으로 멀티미터와 기록계의 AC mA 입력에 연결해 100 mA~800 A를 측정하는 AC 전류 클램프(전류 프로브)입니다. Ø 54 mm 턱을 갖췄고 별도 전원 없이 동작해 대전류 배전 점검에 적합합니다.

전류 출력 방식이라 배터리 없이 계측기에 바로 연결합니다. 사용 주파수가 30 Hz에서 10 kHz(-3 dB)까지여서 인버터 구동 설비의 고조파 성분도 읽을 수 있습니다. 1.6 m 출력 케이블을 갖춘 이 클램프는 (주)테솔이 국내에 공식 공급합니다.

800 A

연속 측정 상한(rms)

1000:1

전류 출력 비율

Ø 54 mm

최대 도체 직경

1500 A

손상 없이 견디는 전류

특징

i800이 배터리 없이
800 A를 읽는 구조

핵심 특징	현장에서 달라지는 점
배터리 불필요	전류 출력 방식이라 클램프 전원을 점검할 필요가 없어 현장 투입 전 준비가 단순해집니다.
1000:1 출력	mA로 읽은 값이 곧 암페어이므로 환산 계산에서 생기는 판독 실수를 줄입니다.
대형 턱 구조	굵은 배전 케이블이나 케이블 다발을 분리하지 않고 그대로 물리므로 설비를 멈추지 않고 측정할 수 있습니다.
30 Hz ~ 10 kHz 대역(-3 dB)	기본파에 고조파가 섞인 부하 전류도 읽으므로 인버터 구동 부하의 전류 크기를 확인할 수 있습니다.
1500 A rms 비파괴 한계	기동 전류가 연속 측정 범위를 넘더라도 손상 없이 견딜 만큼 여유가 있습니다.
쉴드 바나나 플러그	차폐된 플러그라 멀티미터와 기록계의 mA 입력에 직접 꽂아 연결합니다.

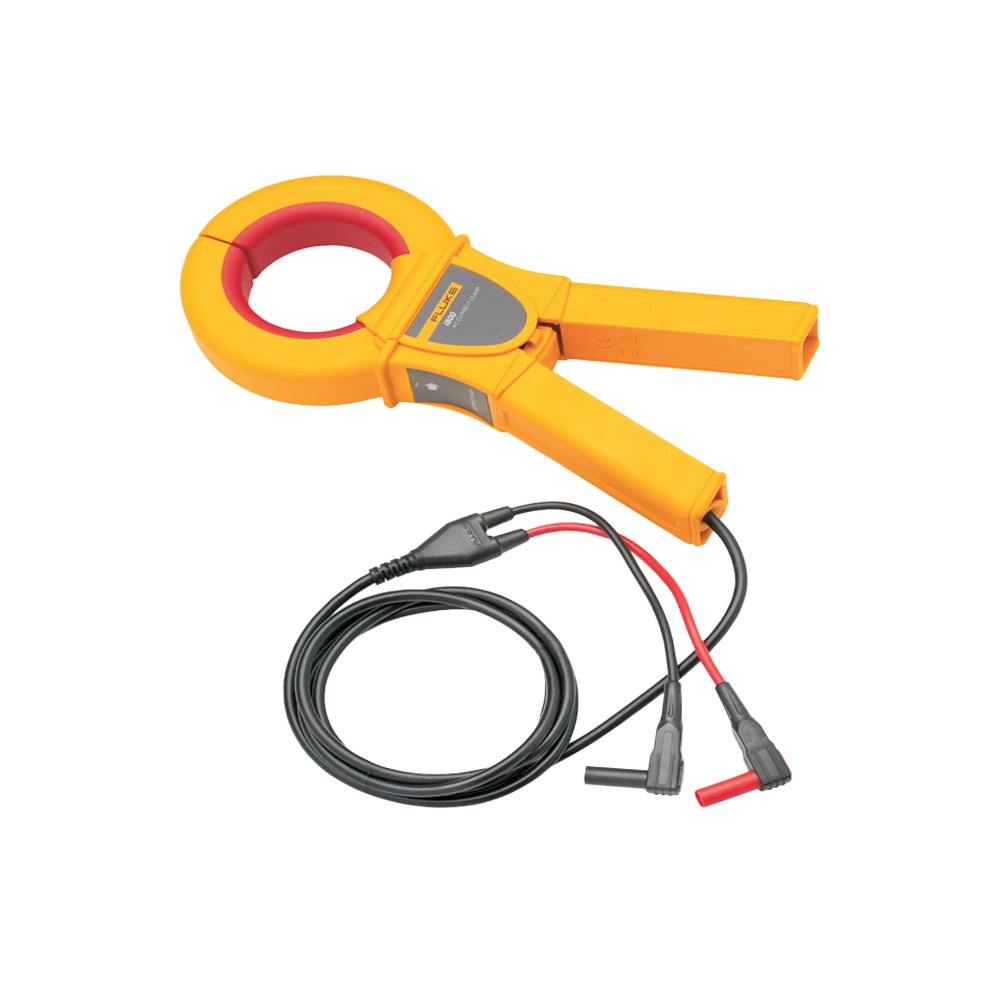

노란 클램프 헤드와 테스트 리드 케이블 구성

출력 환산

800 A를 읽기 위한
계측기 mA 입력 조건

1000:1 비율이므로 800 A에서는 800 mA가, 최소 측정 전류 100 mA에서는 0.1 mA가 출력됩니다. 따라서 연결할 멀티미터나 기록계는 AC mA 범위 상한이 800 mA 이상이고 0.1 mA 단위까지 구분해야 합니다. 입력 단자는 쉴드 바나나 플러그를 받는 4 mm 규격이 필요하며, 정확도는 읽음값의 ±1 %입니다.

과전류 여유

측정 범위와
비파괴 한계의 차이

800 A와 1500 A의 구분

연속 측정 범위의 상한은 800 A이고, 1500 A rms는 50/60 Hz에서 손상 없이 견디는 비파괴 한계입니다. 범위를 넘는 구간에서는 정확도가 보증되지 않습니다. 모터 기동 전류처럼 800 A를 넘는 순간 전류는 클램프 보호 여유로만 보고, 정량 판정에는 범위 안의 값을 사용하세요.

사양

1000:1 출력 800 A 클램프
상세 사양

항목	사양
공칭 전류 범위	800 A rms
연속 측정 범위	100 mA ~ 800 A rms
최대 비파괴 전류	1500 A rms (50/60 Hz)
최소 측정 전류	100 mA
기본 정확도	읽음값의 ±1 %
사용 주파수	30 Hz ~ 10 kHz (-3 dB)
출력	1 mA/A (1000:1)
안전 등급	CAT III 600 V
최대 전압	600 V AC rms 또는 DC
최대 도체 직경	54 mm
출력 케이블	1.6 m, 쉴드 바나나 플러그
보증	1년

활용 분야

멀티미터와 기록계로 읽는
대전류 점검

멀티미터 범위 확장 — AC mA 범위만 있는 멀티미터로 800 A까지 읽어 장비 추가 없이 측정 범위를 넓힙니다.
기록계 전류 기록 — 기록계의 AC mA 입력으로 부하 전류의 시간 변화를 남깁니다.
굵은 도체 점검 — 배전 케이블과 케이블 다발의 부하 전류를 설비 중단 없이 확인합니다.
고조파 부하 확인 — 인버터 구동 부하의 전류를 30 Hz ~ 10 kHz 대역에서 읽습니다.

선택 가이드

전류 크기와 출력 방식으로 고르는
Fluke 전류 클램프

이럴 때 (현장 조건)	권장 모델	선택 이유
800 A까지 멀티미터·기록계 mA 입력으로 읽을 때	i800	1 mA/A 출력과 대형 턱을 갖춰 굵은 배전 케이블을 mA 입력 계측기로 바로 읽습니다.
400 A 이하를 멀티미터 mA 입력으로 읽을 때	i400	1 mA/A 출력에 CAT IV 600 V 등급입니다.
1000 A까지 전류 파형을 스코프로 확인할 때	i1000s	10·100·1000 A 세 범위와 5 Hz ~ 100 kHz 대역을 갖춰 스코프 파형 확인에 적합합니다.
3000 A급 굵은 도체를 측정할 때	i3000s	큰 턱과 30·300·3000 A 세 범위를 갖춰 굵은 도체의 대전류도 범위 안에서 측정합니다.

구성·옵션

i800 구성과
주문 정보

구분	내용
본체	i800 클램프, 1.6 m 출력 케이블(쉴드 바나나 플러그)
부품번호	2840283
연결 계측기	AC mA 범위가 있고 쉴드 4 mm 바나나 입력을 받는 멀티미터·기록계
보증	1년

i800과 비교할
전류 클램프

i800은 배터리가 필요합니까?
아닙니다. 전류 출력 클램프라 전원이 필요 없고, 계측기의 mA 입력에 연결해 바로 측정합니다.
i800의 연속 측정 범위는 몇 A부터 몇 A까지입니까?
100 mA부터 800 A rms까지입니다. 1500 A rms는 50/60 Hz에서 손상 없이 견디는 한계이므로 측정 범위와 구분하세요.
i800은 어떤 계측기에 연결할 수 있습니까?
AC mA 범위가 있는 멀티미터나 기록계에 연결할 수 있습니다. 800 A까지 읽으려면 mA 범위 상한이 800 mA 이상이어야 합니다.
보유한 i800의 교정을 맡길 수 있습니까?
네, 모델과 사용 조건을 알려 주시면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
